远距离无线模块T900网络配置（点对多点网络）

点对多点网络

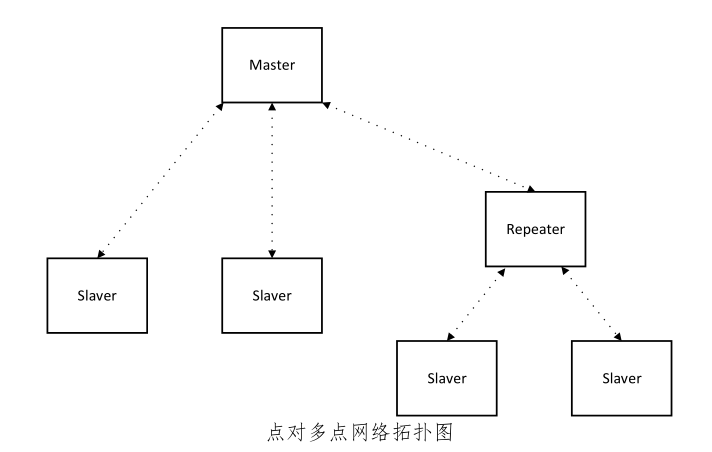

点对多点网络中，主端可以和多个从端直接连接，也可以通过中继和多个从端连接。中继器也具有从端的功能，可以和主端通信，但其上行数据会和从端的上行数据混淆传输。点对多点网络需要配置网络类型寄存器 S133=0。

主端可以使用目标地址 S140 来临时选择和某个特定从端或者中继进行通信，过滤掉其他设备的数据传输请求。

1. 配置准备

配置前，必须使用配套的开发板或者用户设计的硬件为 T900 模块提供电源和串口。数据串口可以使用 AT 命令配置寄存器，控制串口可以使用 API 协议配置寄存器。相关接口具体信息见第三章硬件说明。

2. 工作模式

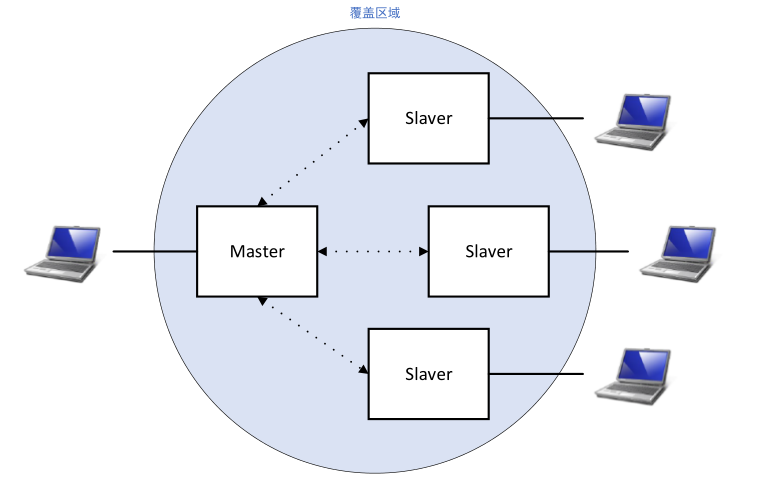

T900 的点对多点网络有三种工作模式：主端、从端和中继。

主端为整个网络提供同步信号，确保所有设备可以正常通信。

从端是网络的最终节点，与主端或者中继直接进行通信。当点对多点网络中没有用户数据传输时，从端设备仅会同步主端，不会在网络中发送任何信息。

中继可以扩展主端的覆盖区域并转发数据。中继同步于主端或者上级中继，并发送同步信号给下级设备。中继设备也可以作为从端使用，可以通过数据串口收发数据。输出数据仅为上级设备的发送数据，不会输出下级设备的数据，但此时的输入数据会和下级发送的数据混淆发送给上级。

在网络中添加中继会使网络的总吞吐量减少一半，但只会减少一半，不会随着中继个数的增加而减少。若有中继需求，但又考虑吞吐量，此时有另一种解决方法：在中继器站点采用背靠背的方式放置两个设备，一个为上游网络的从端，一个为下游网络的主端，两个设备之间将串口用有线方式连接，两个设备都需要自己的天线，需要仔细考虑天线位置和设备的配置。

点对多点网络的中继器不能像点对点网络一样自动加入，需要事先手动配置寄存器 S105、S118 和 S140，确定网络拓扑。

工作模式配置寄存器为 S101，命令如下

ATS101=0 --- 主端 Master

ATS101=1 --- 中继 Repeater

ATS101=2 --- 从端 Slaver

3. 使用出厂默认设置

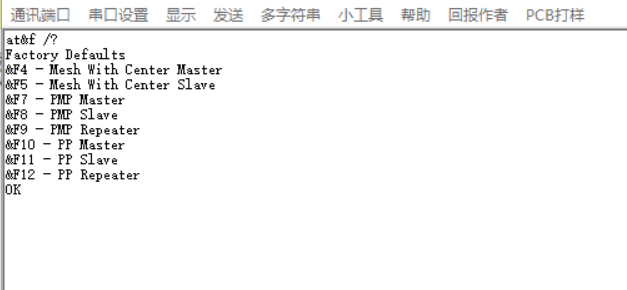

工厂默认设置命令可以用于快速配置和部署 T900 模块，为每种类型的配置提供固定的默认配置。使用工厂默认设置会将所有寄存器设置为默认值。使用默认设置有以下好处：

1、加快配置过程，如无特殊需求，使用默认配置即可

2、排除故障，如果调整设置导致无法建立通信，只需恢复出厂默认设置，任何不正确的调整都会被覆盖。

对于大部分网络应用，出厂默认设置即可满足点对多点网络所需的全部功能。无论多复杂的特殊需求，都可以从出厂默认设置开始配置。所有工作模式和网络类型都有对应的出厂默认设置命令。

AT&F7 --- 点对多点主端出厂默认设置

AT&F8 --- 点对多点从端出厂默认设置

AT&F9 --- 点对多点中继出厂默认设置

4. 主端设置

A) AT&F7 - 恢复点对多点主端出厂默认设置

B) AT&W - 保存设置参数

C) AT&V - 显示当前设置参数

D) S133 - 网络类型必须设置为 0，对应点对多点

E) S103 - 网络中所有设备的空口速率必须设置成相同速率。速率越高，吞吐量越大，速率越小，灵

敏度越好

F) S104 - 网络中所有设备的网络地址（ID）必须设置成相同。强烈建议不要使用默认设置

1234567890。更改网络地址使用 ATS104=xxxxxxxx

G) S102 - 串口波特率匹配所连接的设备

H) S141 - 网络中是否存在中继

I) S101 - 工作模式必须设置为 0，对应主端

J) S105 - 本机地址，设置参考第 8.7 章节的举例

K) S118 - 同步地址，设置参考第 8.7 章节的举例

L) S140 - 目标地址，设置参考第 8.7 章节的举例

配置完成后，使用 AT&W 命令保存当前设置的参数，使用 ATA 命令退出 AT 命令模式后生效。

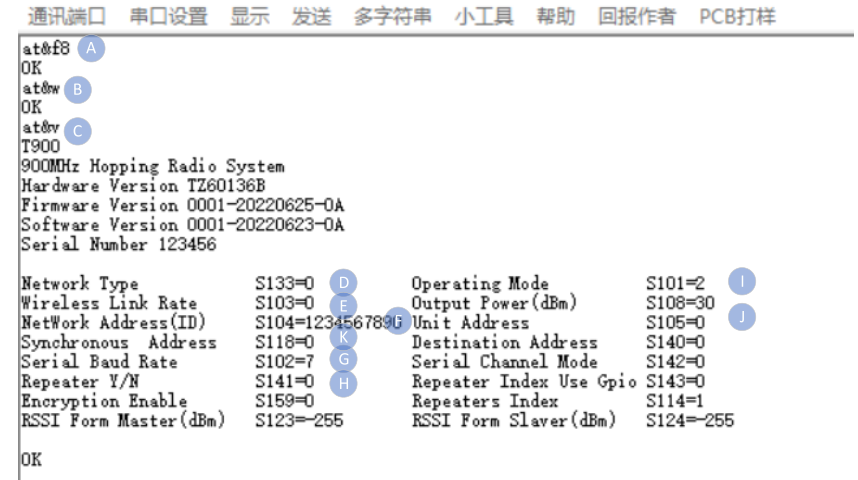

5. 从端设置

A) AT&F8 - 恢复点对多点从端出厂默认设置

B) AT&W - 保存设置参数

C) AT&V - 显示当前设置参数

D) S133 - 网络类型必须设置为 0，对应点对多点

E) S103 - 网络中所有设备的空口速率必须设置成相同速率。速率越高，吞吐量越大，速率越小，灵

敏度越好

F) S104 - 网络中所有设备的网络地址（ID）必须设置成相同。强烈建议不要使用默认设置

1234567890。更改网络地址使用 ATS104=xxxxxxxx

G) S102 - 串口波特率匹配所连接的设备

H) S141 - 网络中是否存在中继

I) S101 - 工作模式必须设置为 2，对应从端

J) S105 - 本机地址，设置参考第 8.7 章节的举例

K) S118 - 同步地址，设置参考第 8.7 章节的举例

L) S140 - 目标地址，设置参考第 8.7 章节的举例

配置完成后，使用 AT&W 命令保存当前设置的参数，使用 ATA 命令退出 AT 命令模式后生效。

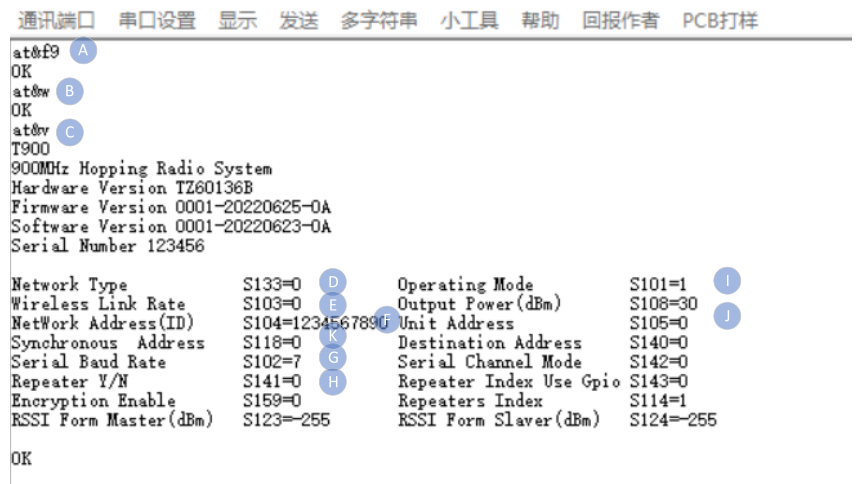

6. 中继端设置

A) AT&F9 - 恢复点对多点中继端出厂默认设置

B) AT&W - 保存设置参数

C) AT&V - 显示当前设置参数

D) S133 - 网络类型必须设置为 0，对应点对多点

E) S103 - 网络中所有设备的空口速率必须设置成相同速率。速率越高，吞吐量越大，速率越小，灵

敏度越好

F) S104 - 网络中所有设备的网络地址（ID）必须设置成相同。强烈建议不要使用默认设置

1234567890。更改网络地址使用 ATS104=xxxxxxxx

G) S102 - 串口波特率匹配所连接的设备

H) S141 - 网络中是否存在中继

I) S101 - 工作模式必须设置为 1，对应中继端

J) S105 - 本机地址，设置参考第 8.7 章节的举例

K) S118 - 同步地址，设置参考第 8.7 章节的举例

L) S140 - 目标地址，设置参考第 8.7 章节的举例

配置完成后，使用 AT&W 命令保存当前设置的参数，使用 ATA 命令退出 AT 命令模式后生效。

7. 点对多点网络地址设置举例

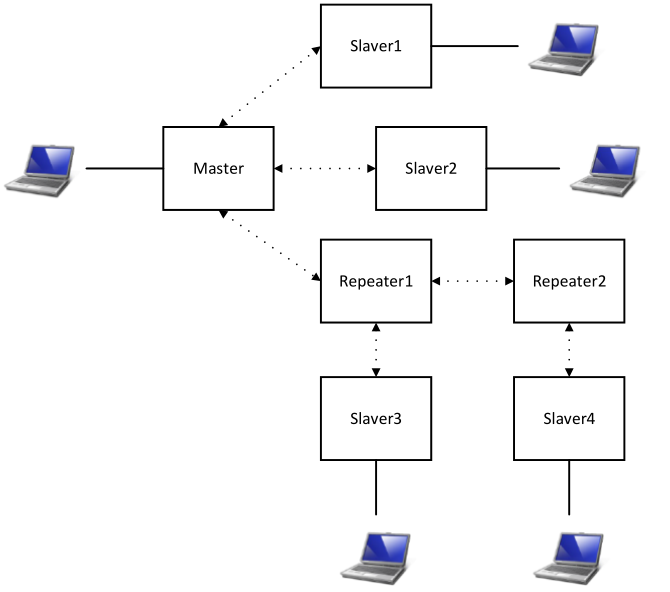

点对多点网络中，有 1 个主端，4 个从端，2 个中继端。从端 1、从端 2 和中继 1 同步于主端，中继 2 同步于中继 1，从端 3 同步于中继 1，从端 4 同步于中继 2。主端的 S141=1，表示网络中存在中继。各个设备的本机地址、同步地址设置如下表。

同一个点对多点网络中，每个设备的本机地址必须唯一且非0。同步地址设置为本设备的上级设备的本机地址。目标地址通常设置为 0，若需要指定接收某个设备，则设置为某个设备的本机地址。
