电子罗盘详解之原理和特点

电子罗盘的原理

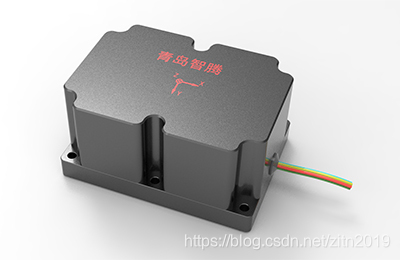

三维电子罗盘由三维磁阻传感器、双轴倾角传感器和MCU构成。

三维磁阻传感器用来测量地球磁场，倾角传感器是在磁力仪非水平状态时进行补偿;MCU处理磁力仪和倾角传感器的信号以及数据输出和软铁、硬铁补偿。

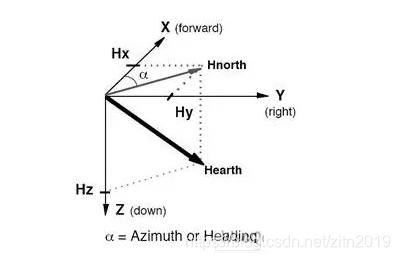

三维磁阻传感器采用三个互相垂直的磁阻传感器，每个轴向上的传感器检测在该方向上的地磁场强度。向前的方向称为x方向的传感器检测地磁场在x方向的矢量值;向左或Y方向的传感器检测地磁场在Y方向的矢量值;向下或Z方向的传感器检测地磁场在Z方向的矢量值。每个方向的传感器的灵敏度都已根据在该方向上地磁场的分矢量调整到最佳点，并具有非常低的横轴灵敏度。传感器产生的模拟输出信号进行放大后送入MCU进行处理。

1、当仪器与地表面平行时，仅用地磁场在X和Y的两个分矢量值便可确定方位值。

2、当仪器发生倾斜时，方位值的准确性将要受到很大的影响，该误差的大小取决于仪器所处的位置和倾斜角的大小。为减少该误差的影响，采用双轴倾角传感器来测量俯仰和侧倾角，这个俯仰角被定义为由前向后方向的角度变化;而侧倾角则为由左到右方向的角度变化。电子罗盘将俯仰和侧倾角的数据经过转换计算，将磁力仪在三个轴向上的矢量在原来的位置“拉”回到水平的位置。

标准的转换计算式如下：
Xr=Xcosα+Ysinαsinβ-Zcosβsinα
Yr=Xcosβ+Zsinβ

其中，Xr和Yr为要转换到水平位置的值，X、
