【模块化电路设计】----- 开源锂电池升压泵

开源锂电池升压泵

---

---

前言

该项目来自Elektor的开源项目，仅作为个人参考学习，在此分享给大家。

---

一、产品简介

• 单节锂电池充电，输出具有过压、过流、短路保护；
• 可以将电池电压提高到5V或者12V输出；
• 5V时可以输出1.5A电流，12V时可以输出0.7A电流；
• 通过TYPE-C对电池进行充电；
• 电池充电具有过冲，过放保护。

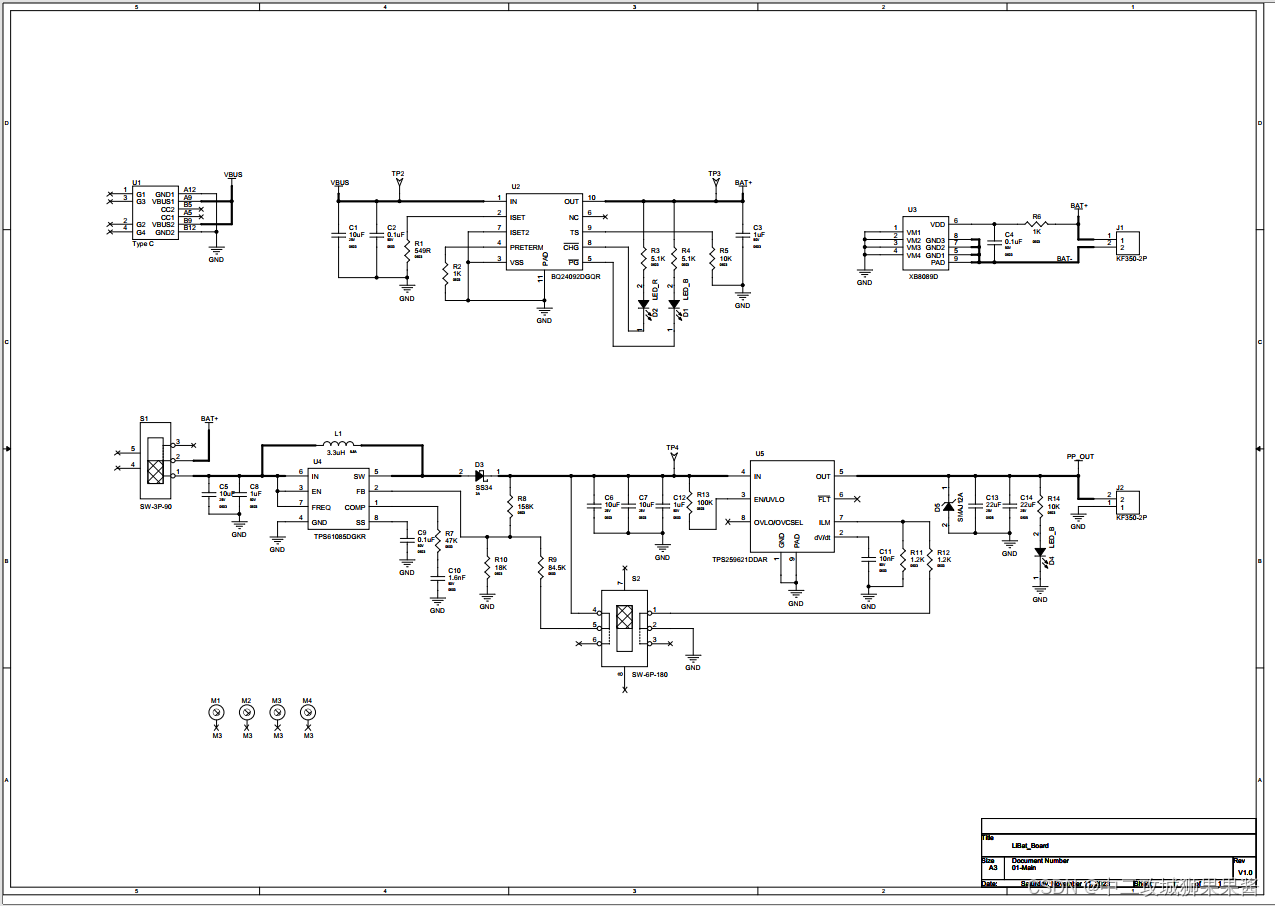

二、原理图

三、PCB

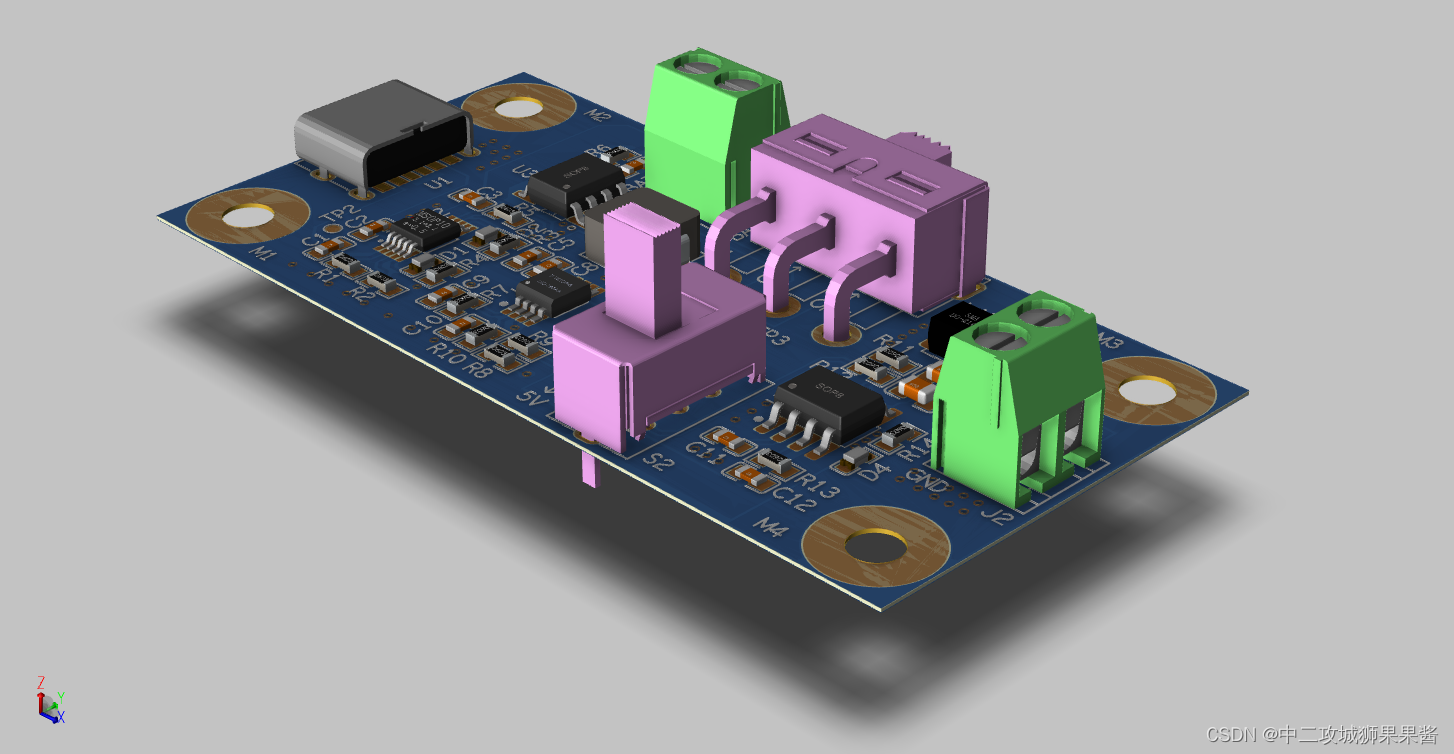

1.3D视图

自己制作的3D封装库

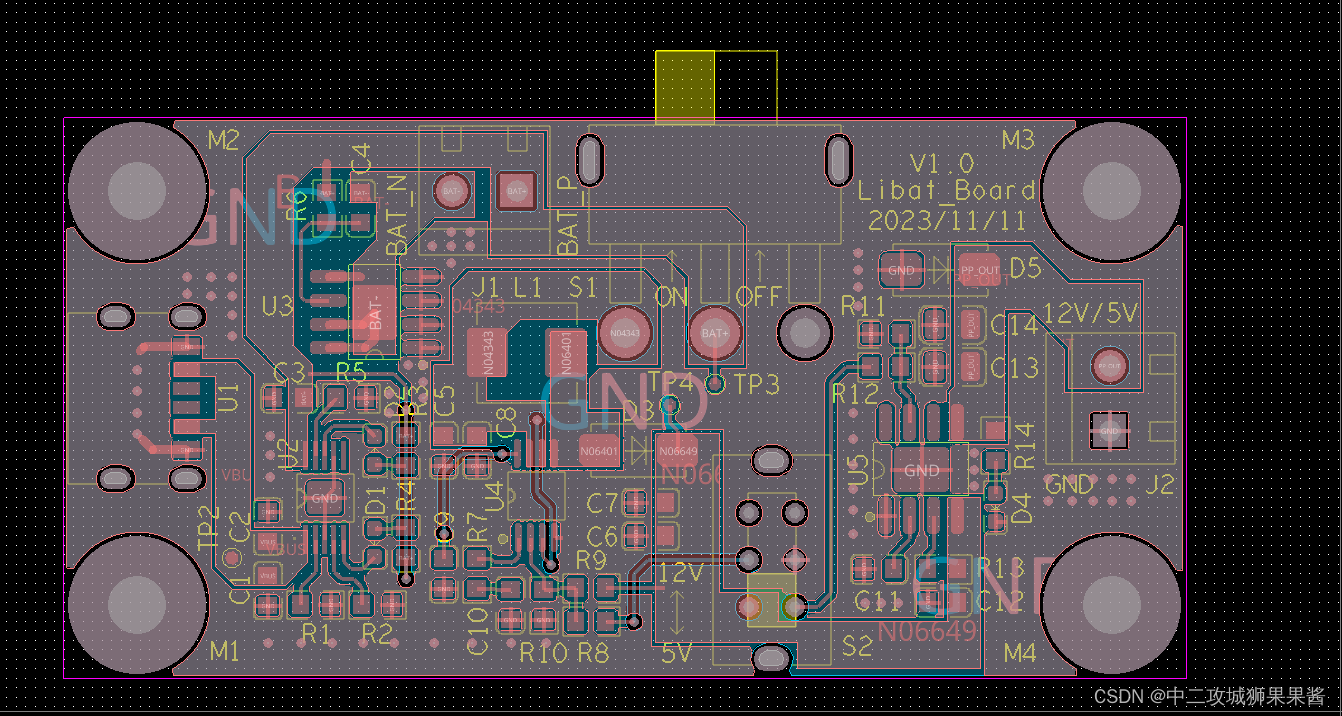

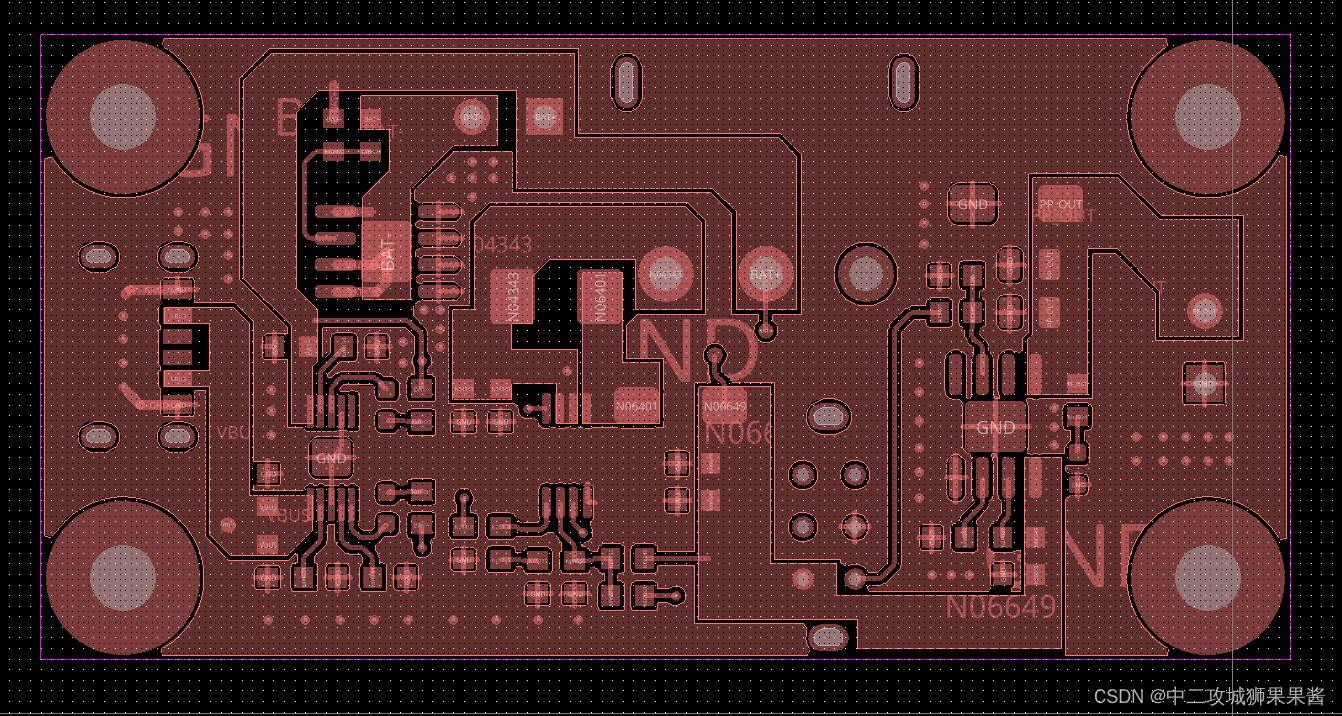

2.所有层

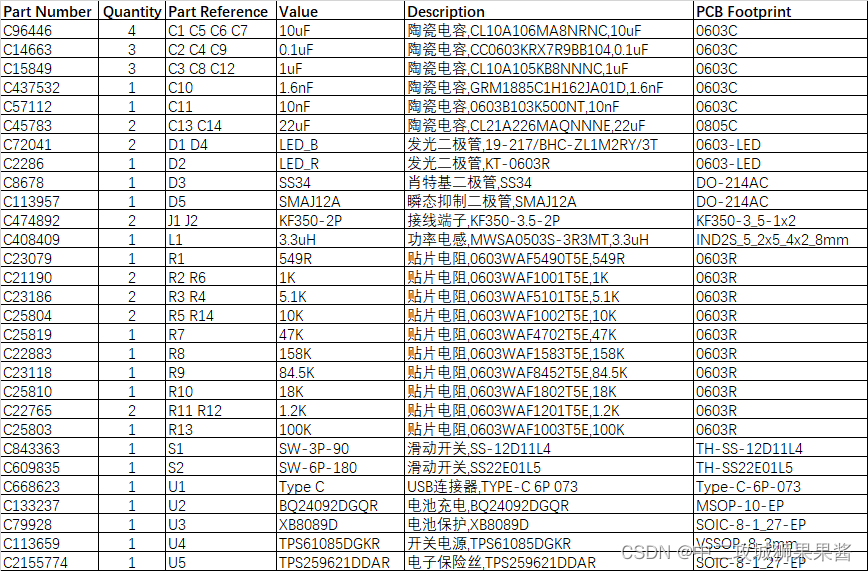

四、BOM清单

• 全部是嘉立创器件，搜索一下Part Number即可找到，可以直接在嘉立创打板和贴片，方便快捷。

四、总结
