Capture CIS数据库的建立

文章目录

前言

Cadence OrCAD支持强大的数据库功能，可以实现不同电脑之间共用数据库，方便统一管理。特别是在大公司，不同的人在画原理图和PCB时候为了保证大家的库是一致的，使用Database Part功能就显得非常方便，同时支持ERP等系统管理，可以做到设计、采购、生产之间数据同步。

一、MySQL数据库安装

本教程使用的是MySQL数据库，配合数据库管理软件HeidiSQL来实现，该方式免费，安装使用起来方便，当然也可以使用微软的Access数据库软件来实现。

  • 首先下载MySQL数据库https://dev.mysql.com/downloads/mysql/5.7.html#downloads

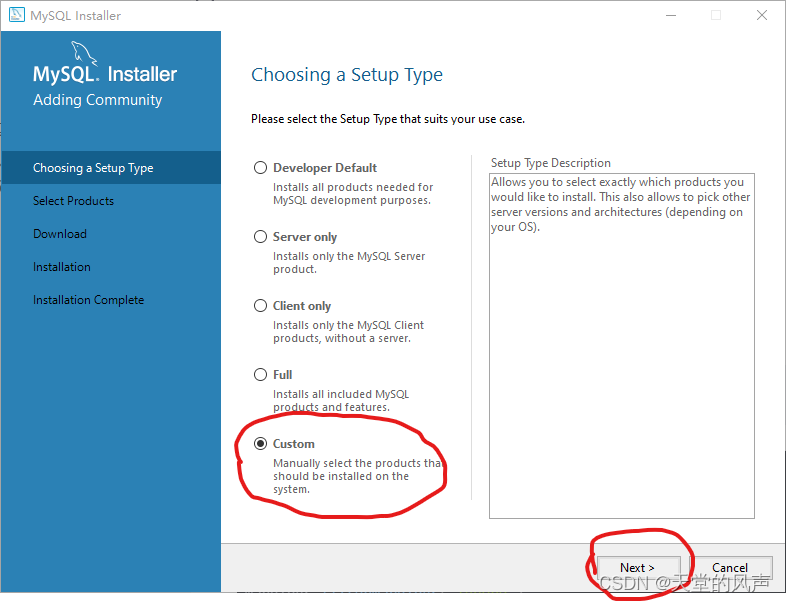

  • 下载完成后双击进行安装，如下选择自定义安装在这里插入图片描述

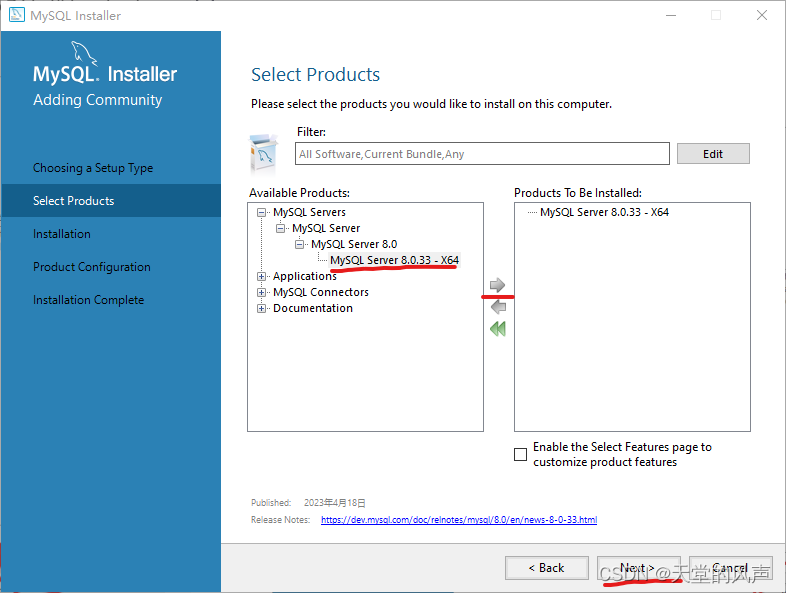

  • 选择安装MySQL Sever，点击Next
    在这里插入图片描述

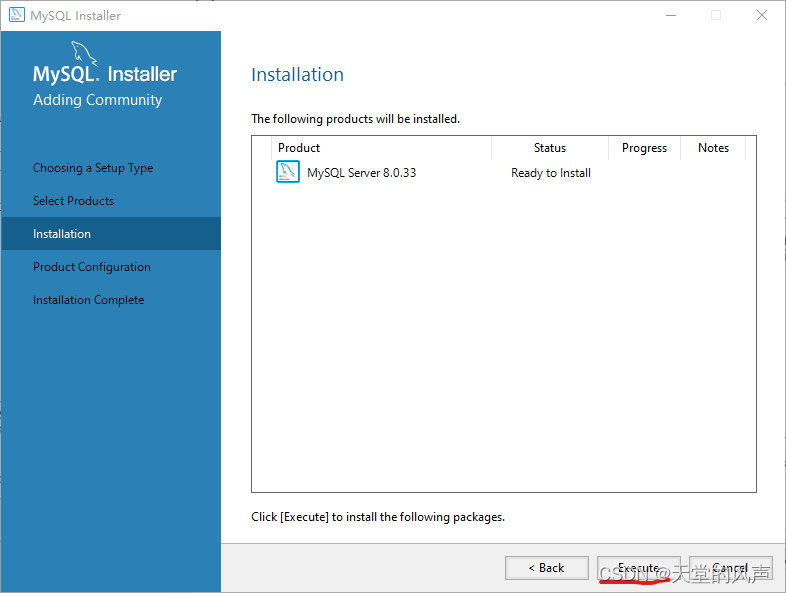

  • 选择Execute，一直点击下一步
    在这里插入图片描述
  • 选择TCP/IP方式，端口选择3306，如果有感叹号说明被占用了，换一个就好，点击Next
    在这里插入图片描述

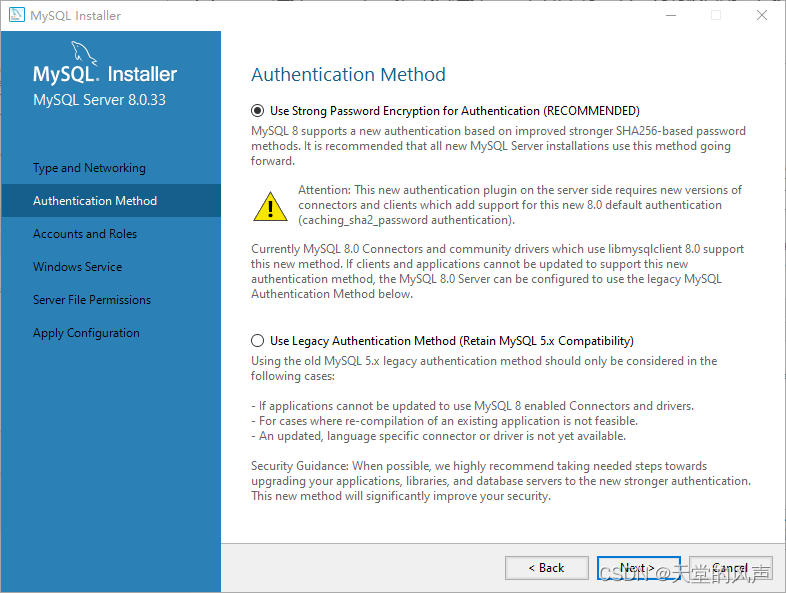

  • 点击Next
    在这里插入图片描述

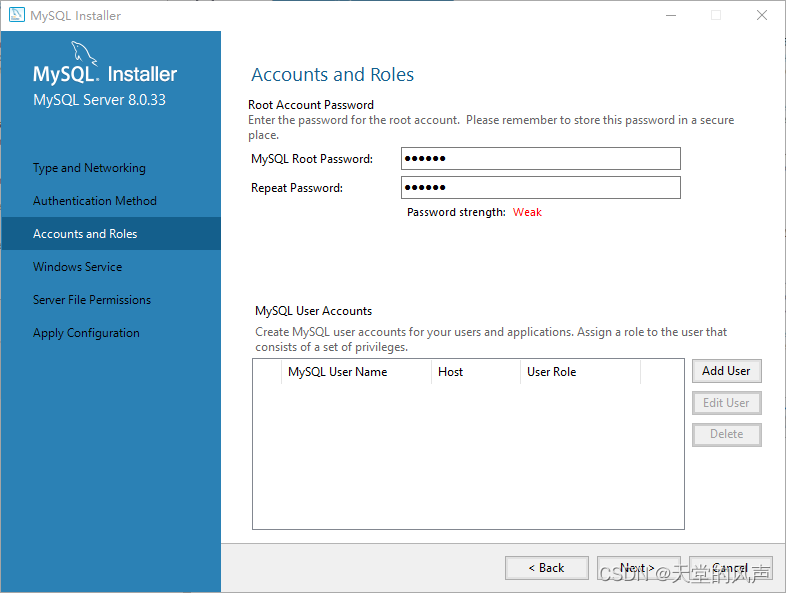

  • 输入登陆密码，一定要记住不然没办法使用数据库，点击Next
    在这里插入图片描述

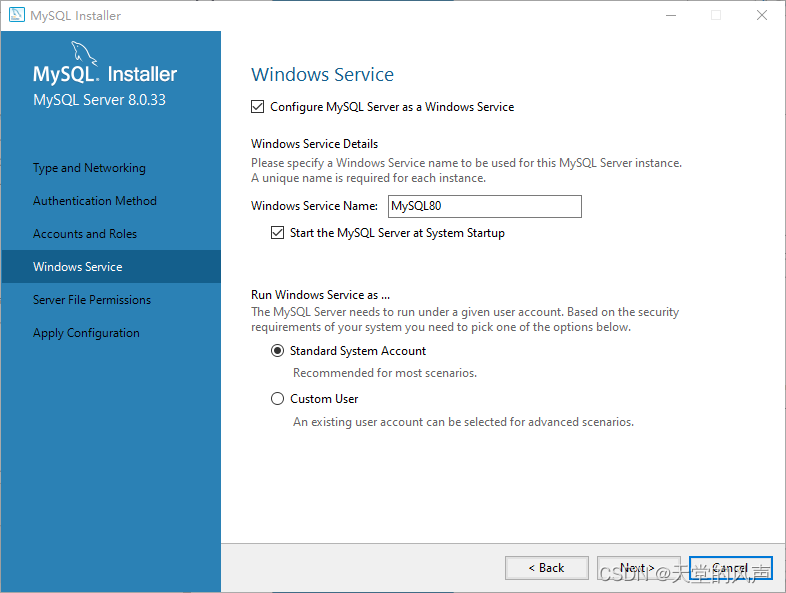

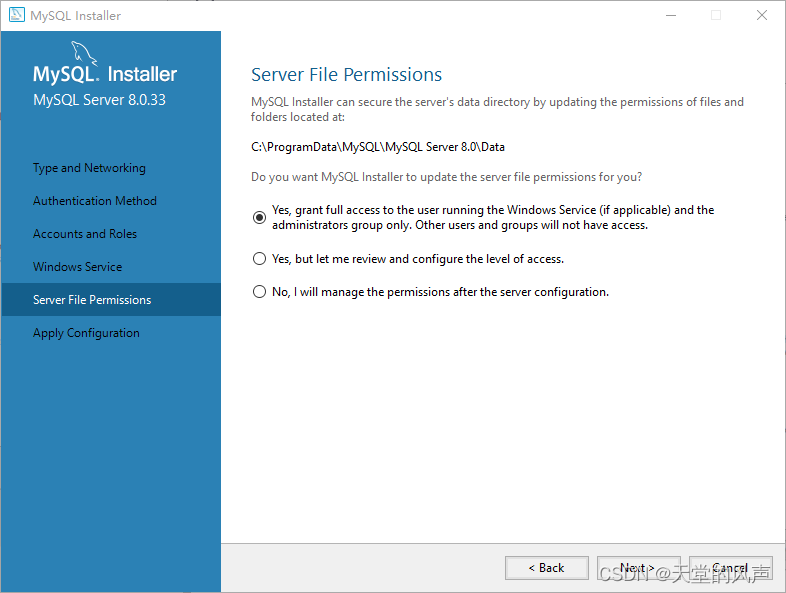

  • 默认，Next
    在这里插入图片描述
  • 默认，Next
    在这里插入图片描述

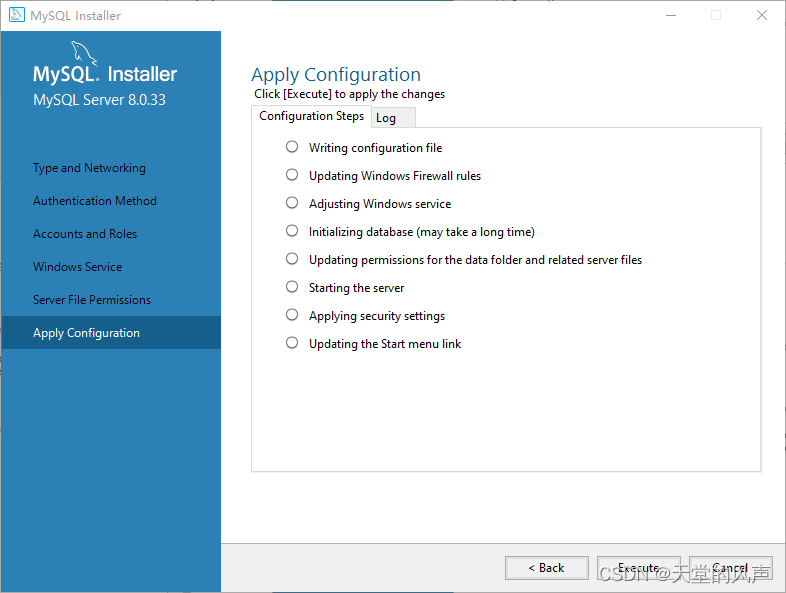

  • 点击Execute，完成安装，后面还会弹出直接Next即可
    在这里插入图片描述

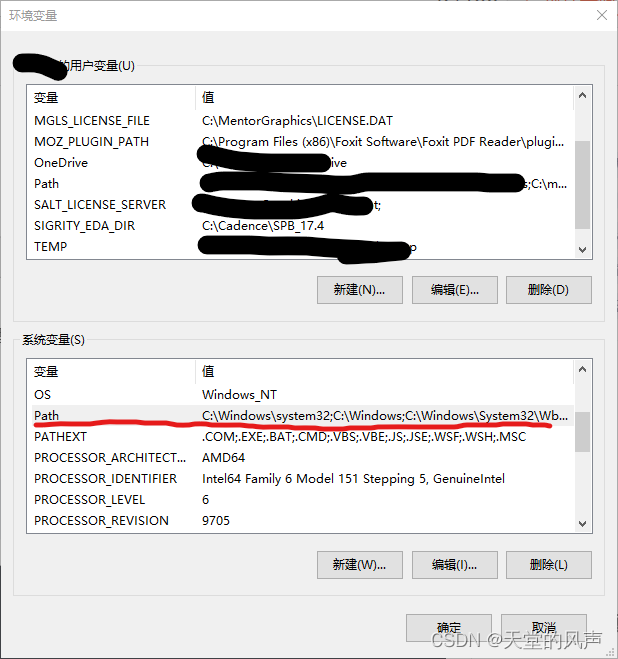

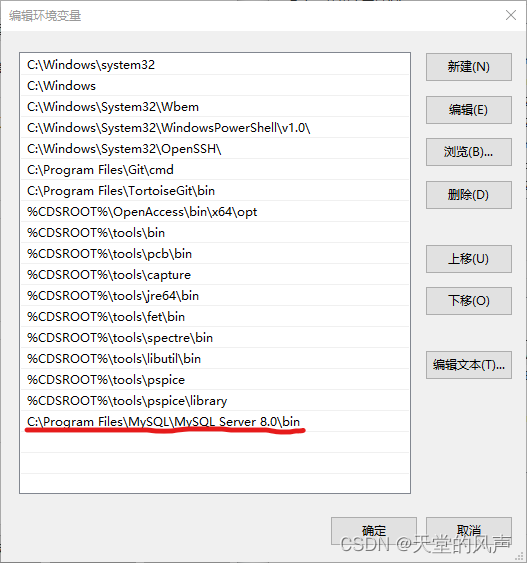

  • 数据库安装完成后，需要配置环境变量，在系统变量Path，添加MySQL安装位置
    在这里插入图片描述
    在这里插入图片描述
    在CMD命令行中输入mysql -u root -p，并输入刚才的密码，如下图表示安装成功了

在这里插入图片描述

二、数据库管理

安装好数据库，我们还需要一个软件来进行创建和管理我们的数据库，这里使用免费的HeidiSQL数据库管理软件。

  • 下载HeidiSQL：https://www.heidisql.com/download.php

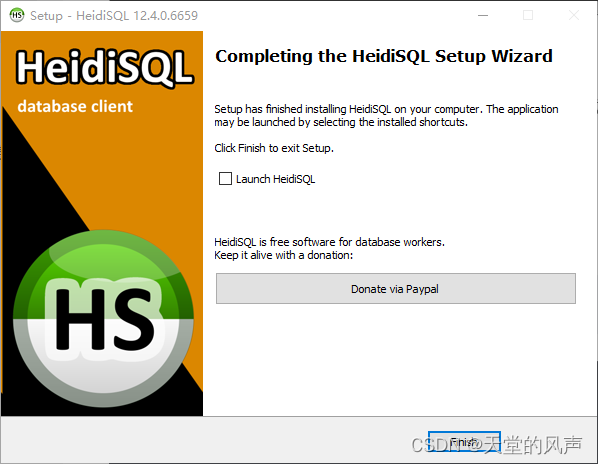

  • 下载完后直接安装，没什么要改的
    在这里插入图片描述

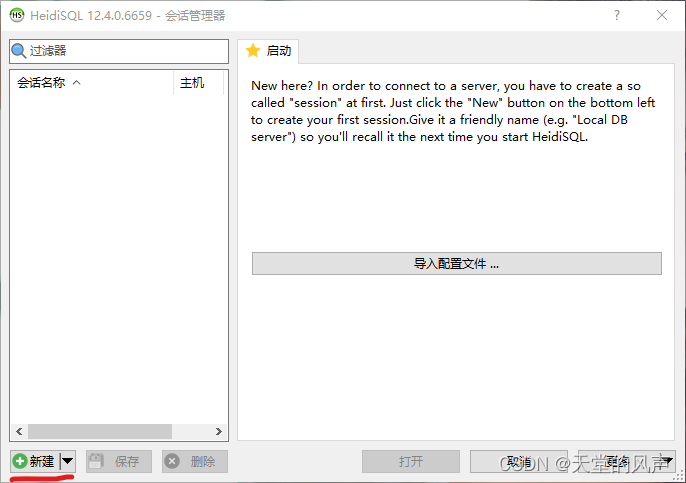

  • 打开HeidiSQL，选择新建会话
    在这里插入图片描述

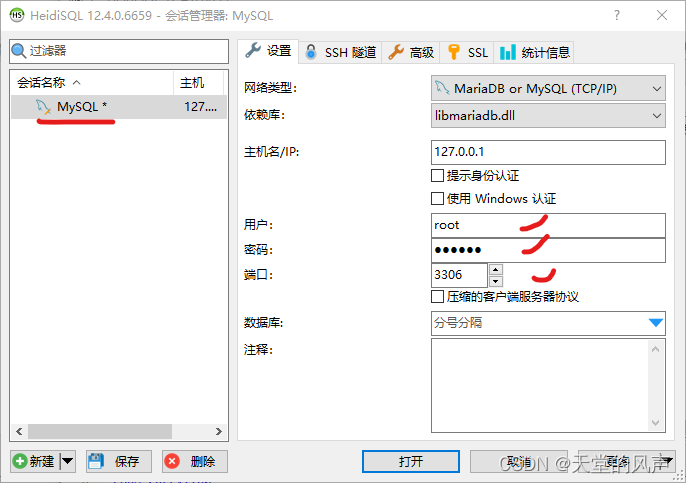

  • 修改回话名称为MySQL，输入root用户名和上面设置的密码，点击打开
    在这里插入图片描述

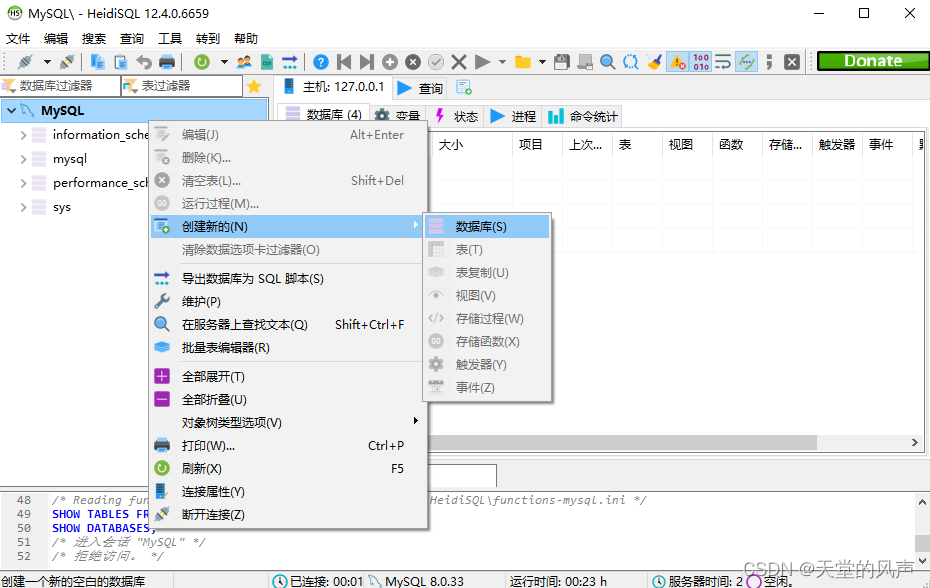

  • 新建一个数据库，
    在这里插入图片描述

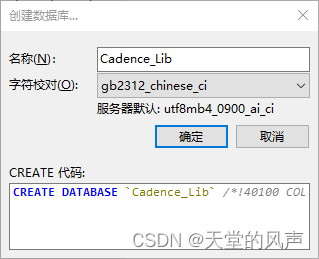

  • 命名为Cadence_Lib，选择字符为gb2312_chinese_ci，否则会出现乱码
    在这里插入图片描述

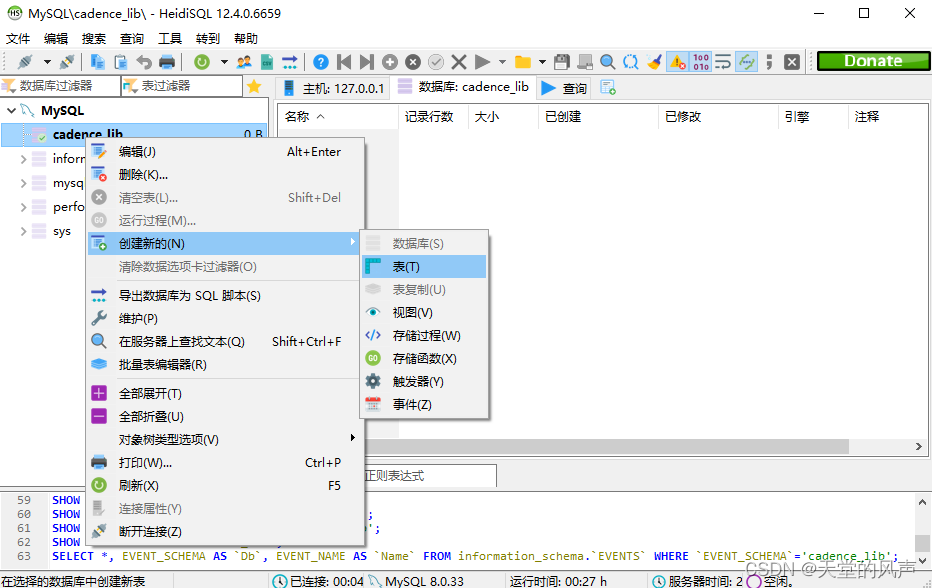

  • 新建好数据库，我们再新建表来管理我们的元器件信息，如电阻，电容，芯片等
    在这里插入图片描述

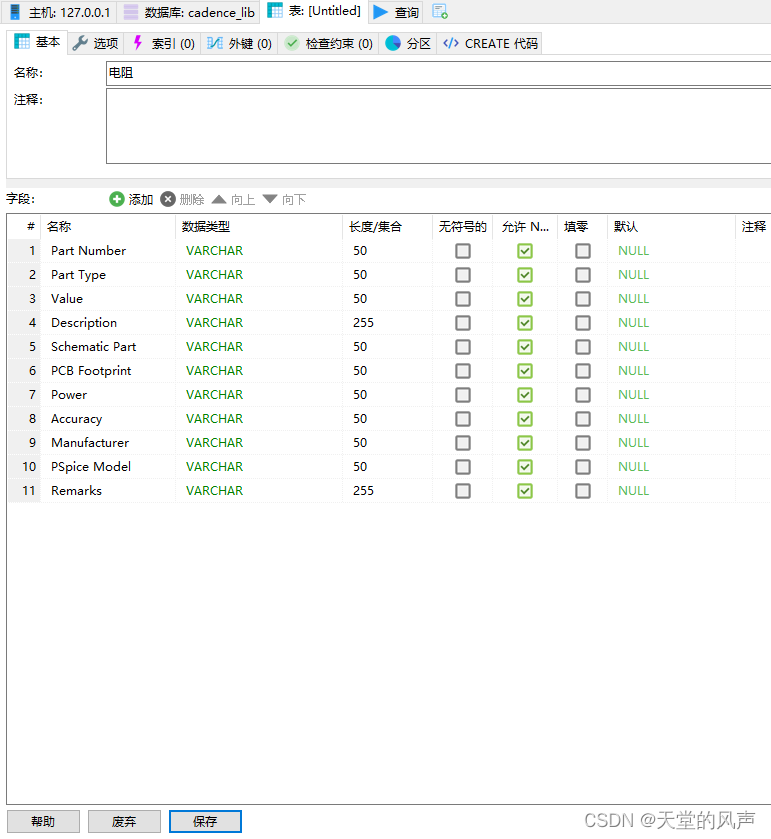

  • 在表中添加如下字段，数据类型选择VARCHAR，其中前面6个是必须要添加的，其它看个人需求添加即可，主要用了管理元器件信息，点击保存
    在这里插入图片描述

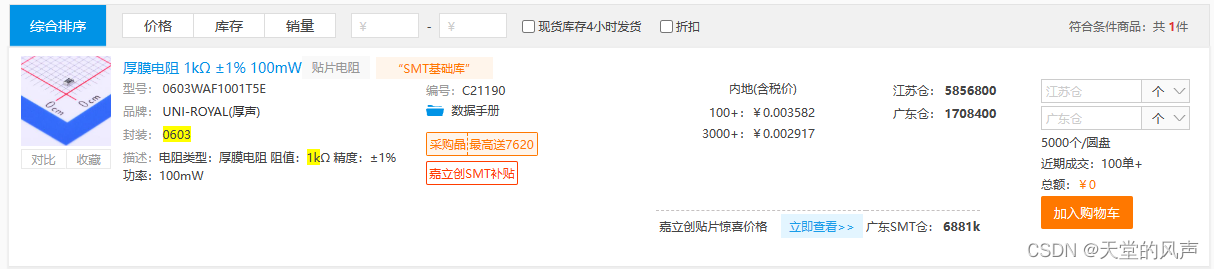

  • 添加好数据库后，就需要往数据库添加元件了，以1K电阻为例
    在这里插入图片描述

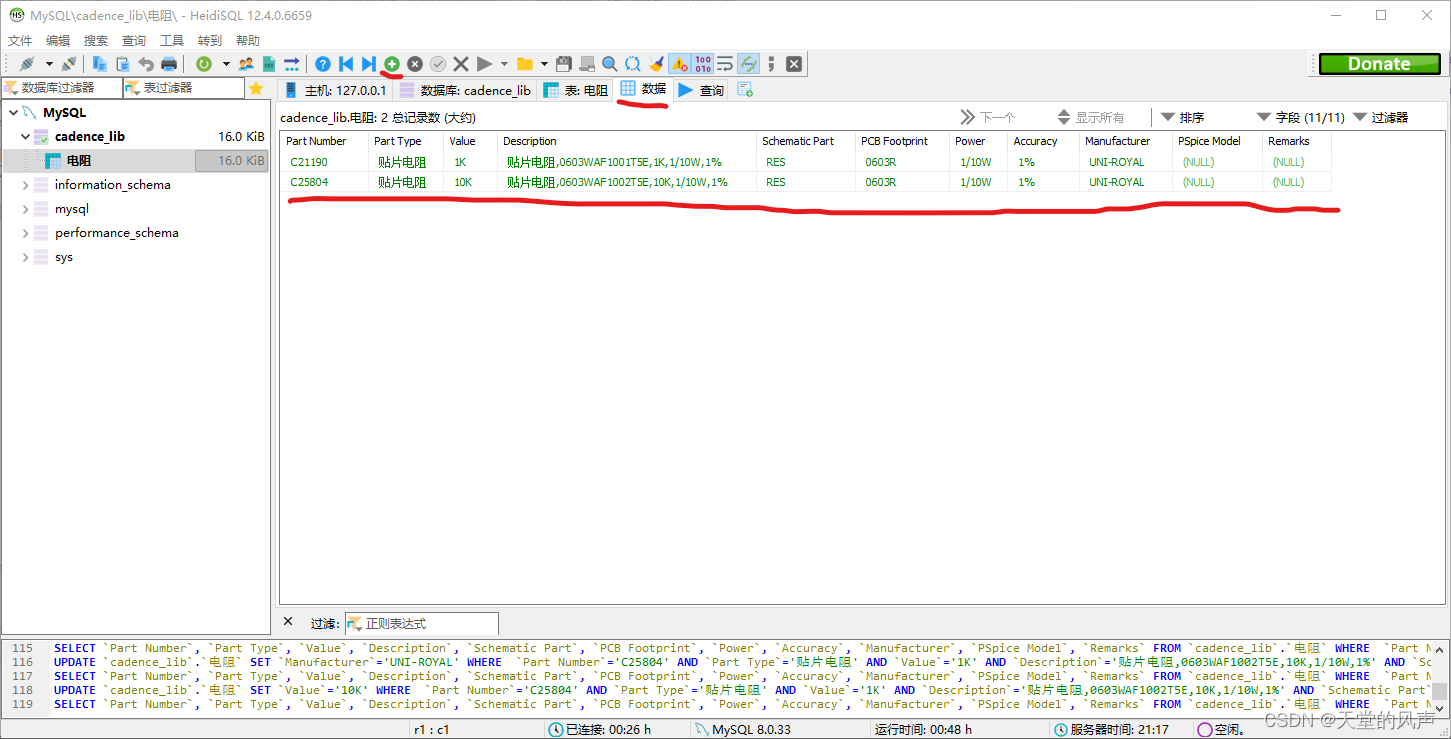

  • 这里添加了两个电阻，分别1K和10K，注意Schemitic Part和PCB Footprint必须和你的库名称对应（当然这里也可以使用表格CSV文件导入，会遇到一个问题，可以参考https://blog.csdn.net/weixin_53046747/article/details/125550518解决）
    在这里插入图片描述

三、配置数据源

  • 安装MySQL ODBC Driver，一定要安装64位的，17.4只能用64位，下载地址
    https://dev.mysql.com/downloads/connector/odbc/3.51.html

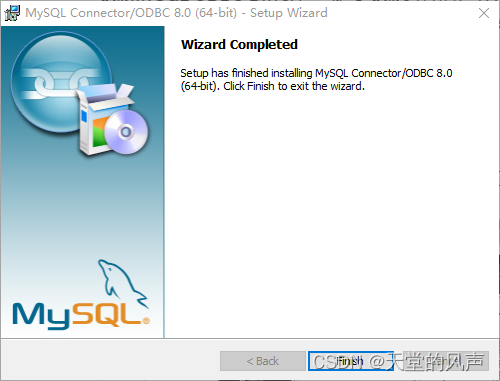

  • 下载好直接安装即可，没什么要配置的
    在这里插入图片描述

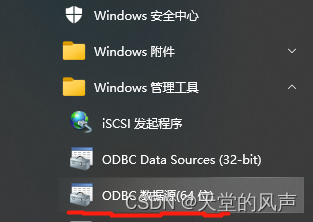

    选择ODBC 数据源 64位
    在这里插入图片描述

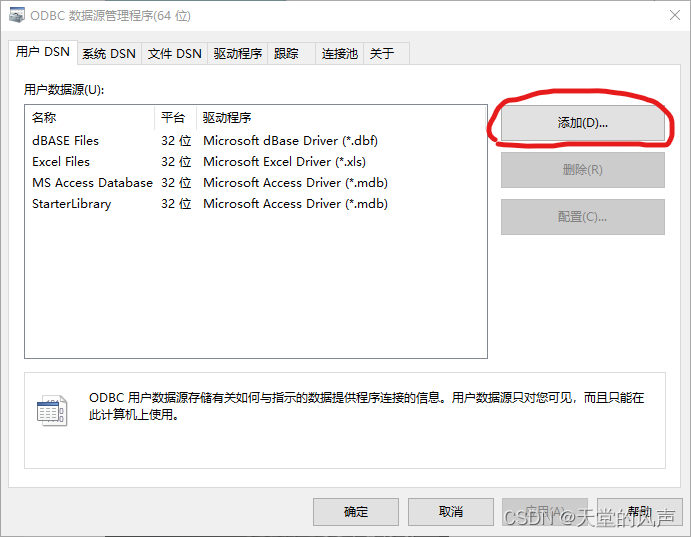

  • 选择添加按钮

在这里插入图片描述

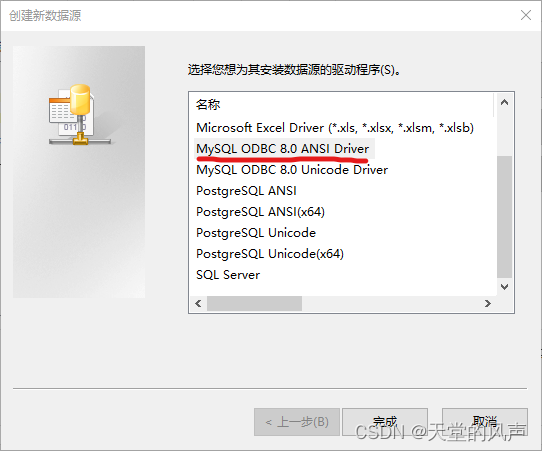

  • 选择MySQL ODBC Driver
    在这里插入图片描述

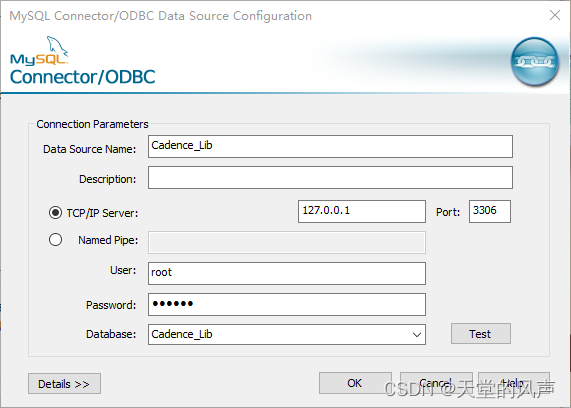

  • 按如下输入配置信息，密码是之前数据库的密码，完成添加
    在这里插入图片描述

四、Capture CIS配置

建立好数据库后，需要将数据库和我们软件关联起来

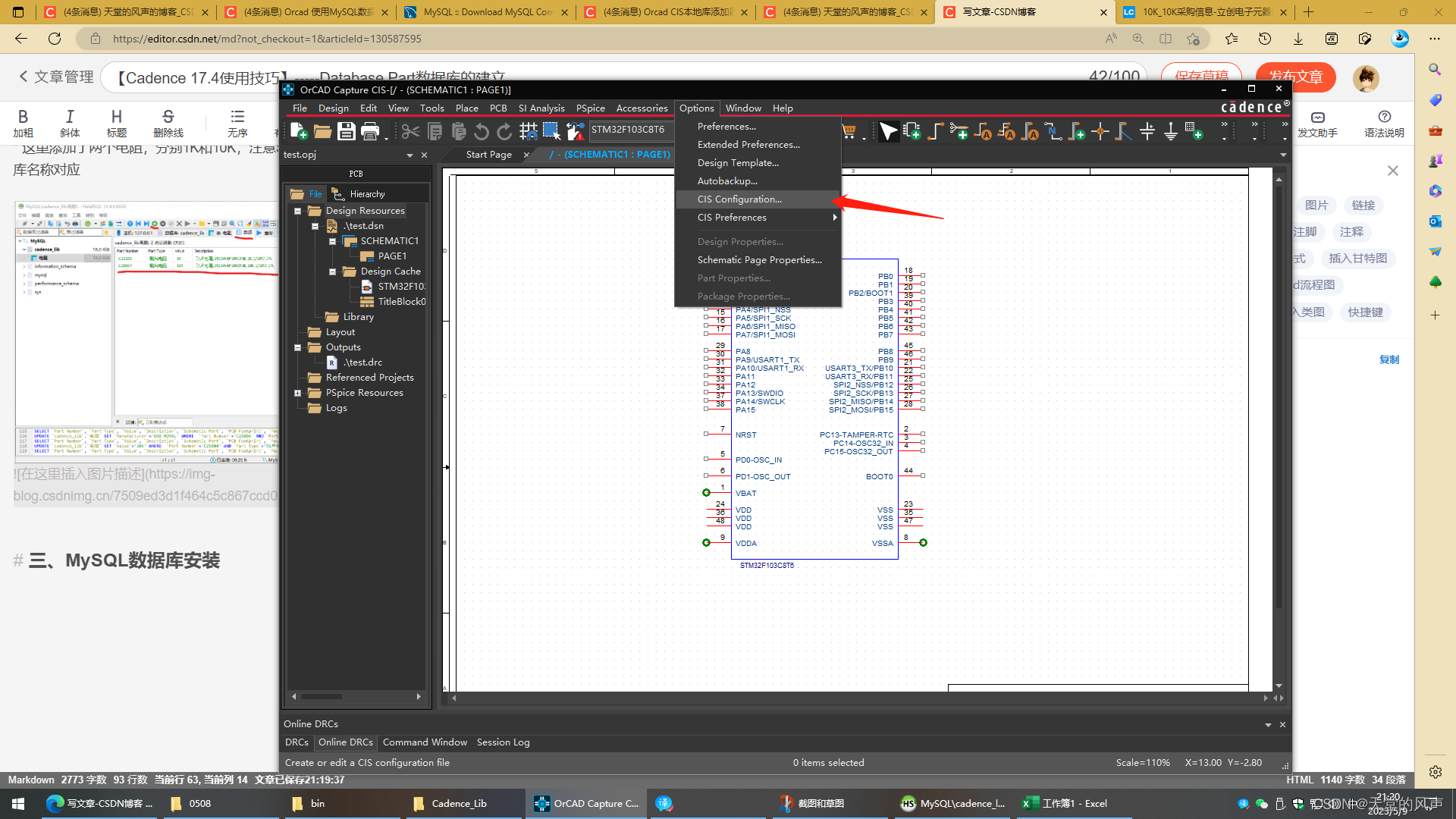

  • 打开OrCAD软件，新建立一个工程，选择Option中的CIS Configuration
    在这里插入图片描述

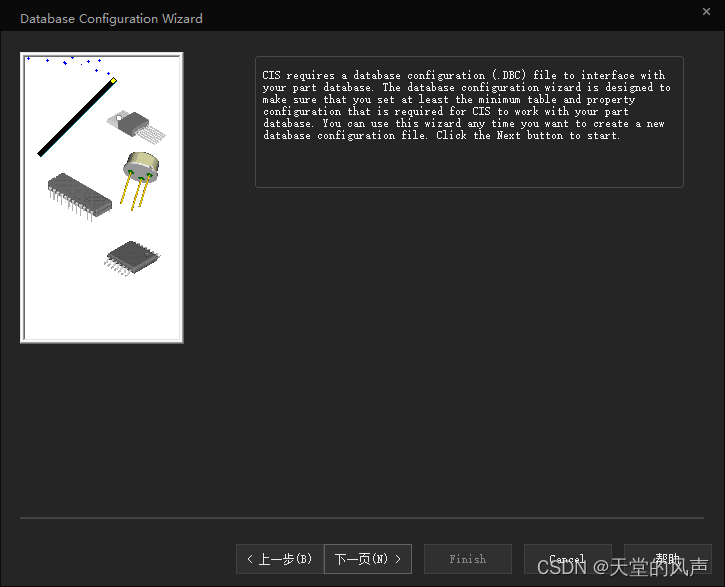

  • 选择New，再选择下一页
    在这里插入图片描述在这里插入图片描述

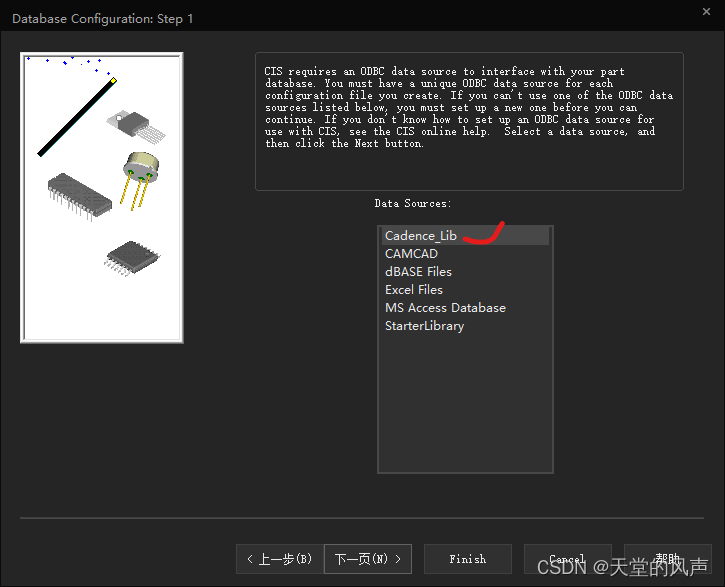

  • 选择刚刚添加的数据库
    在这里插入图片描述

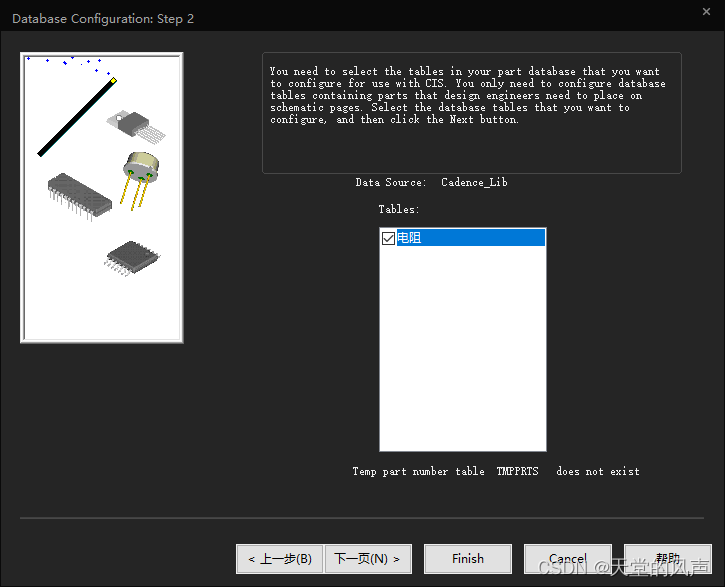

  • 勾选我们建立的表，如电阻，点击下一页
    在这里插入图片描述

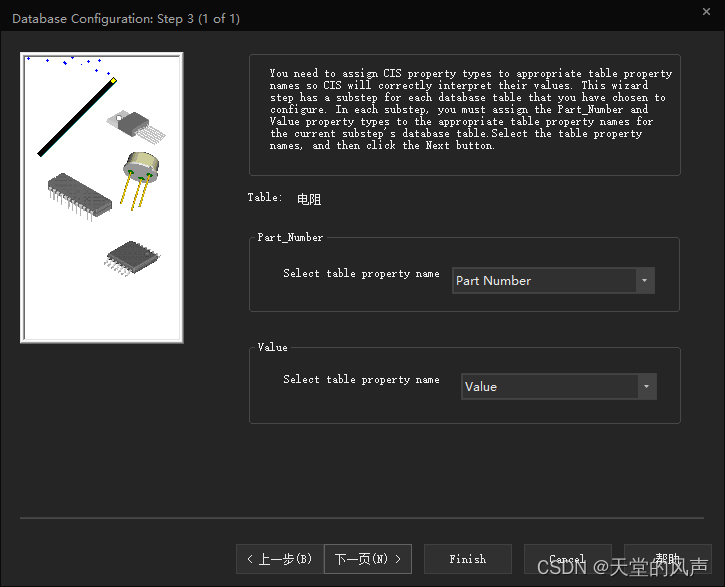

  • 自动关联参数，默认即可，下一步
    在这里插入图片描述
    在这里插入图片描述
  • 勾选PCB Footprint即可，下一步
    在这里插入图片描述

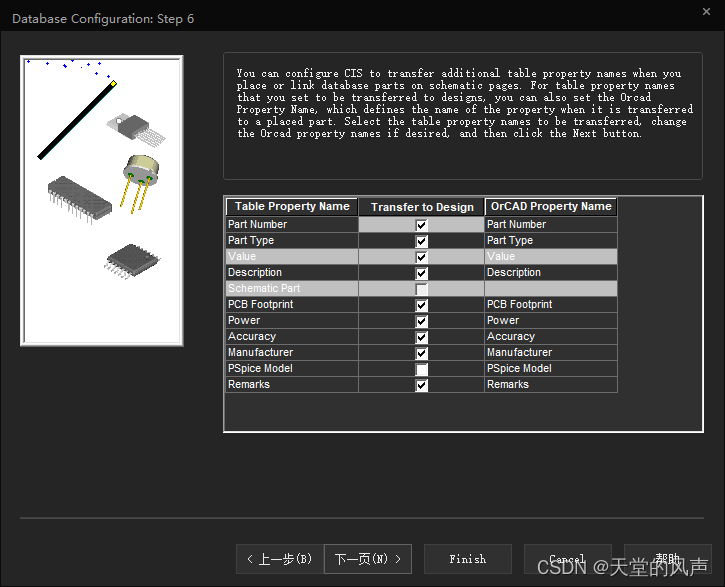

  • 勾选BOM需要输出的信息，点击下一步
    在这里插入图片描述

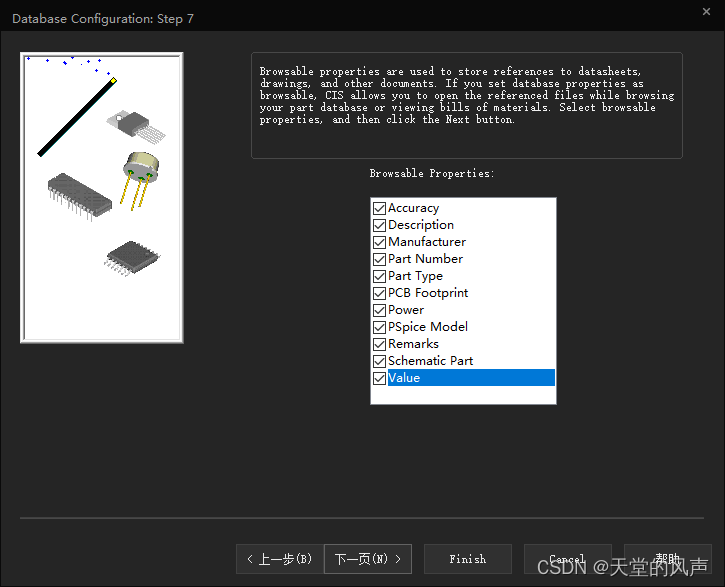

  • 以下是查看元件属性是要看到的信息，全部勾选
    在这里插入图片描述

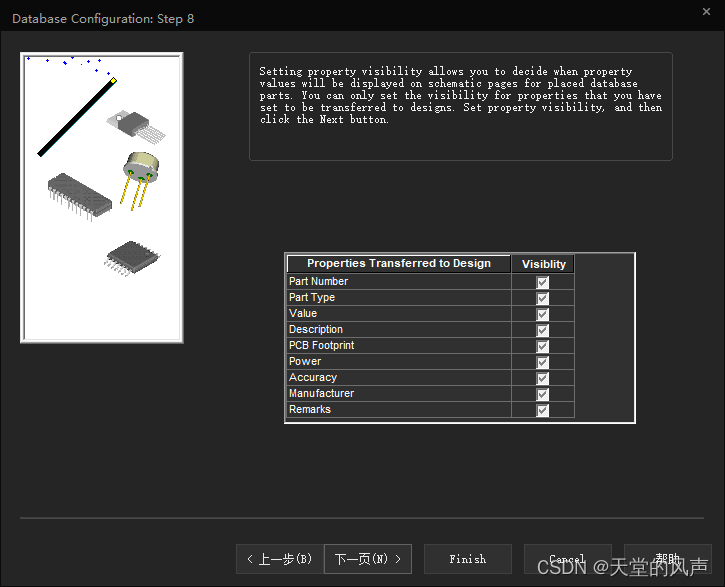

  • 放置器件时候要显示的信息
    在这里插入图片描述

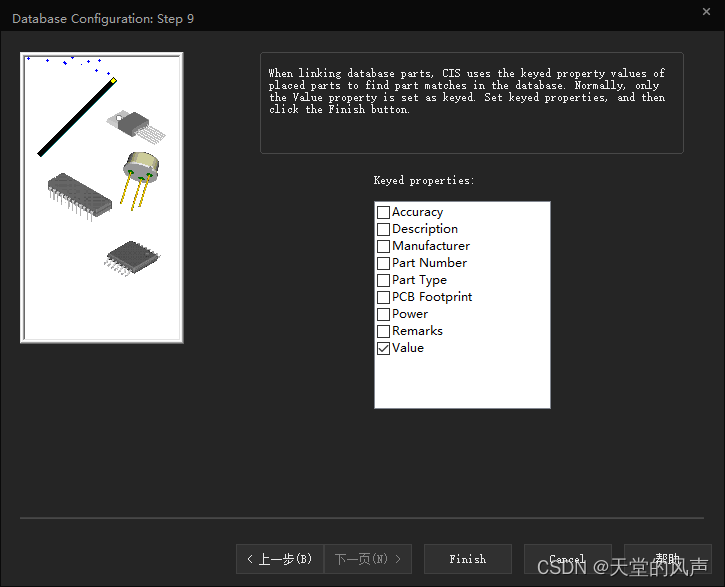

  • 设置键值，默认就行，我也不知道干嘛用的
    在这里插入图片描述

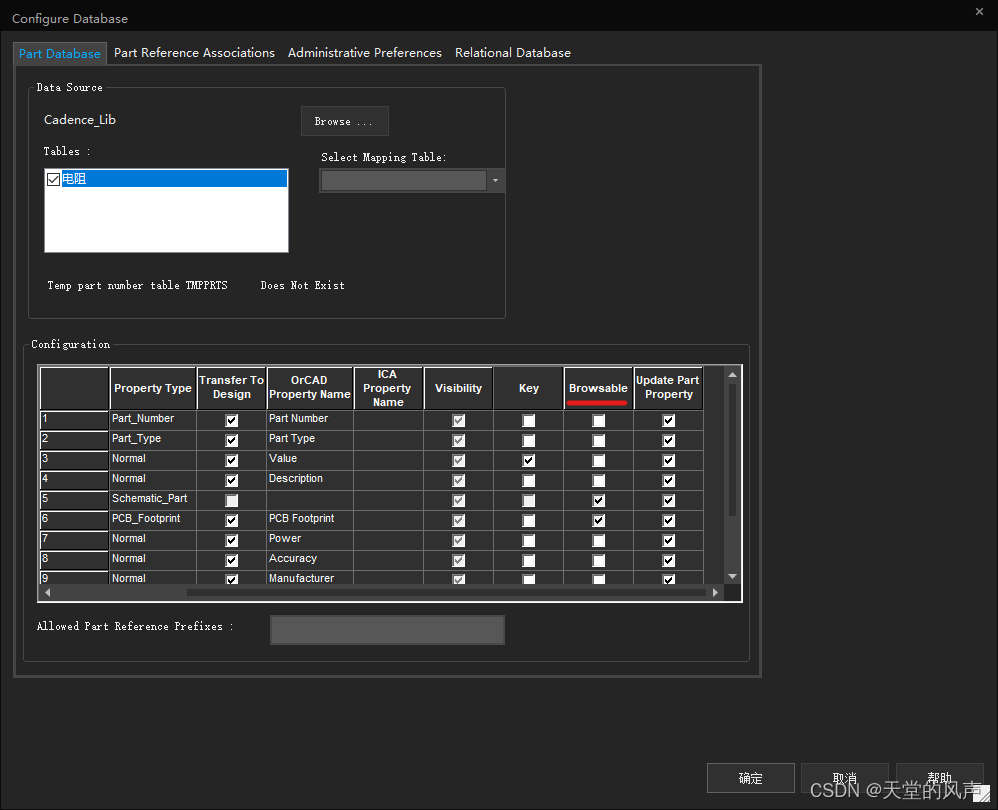

  • 选择那么多，最后出来总表，把Browsable全部去掉勾，有两个去不掉，不知道为啥，点击确定后，将配置文件保存到自己的目录下即可
    在这里插入图片描述

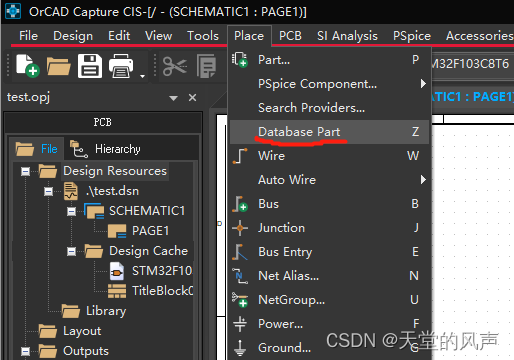

  • 这时候我们选择Database Part就能看到我们刚刚的数据库了
    在这里插入图片描述

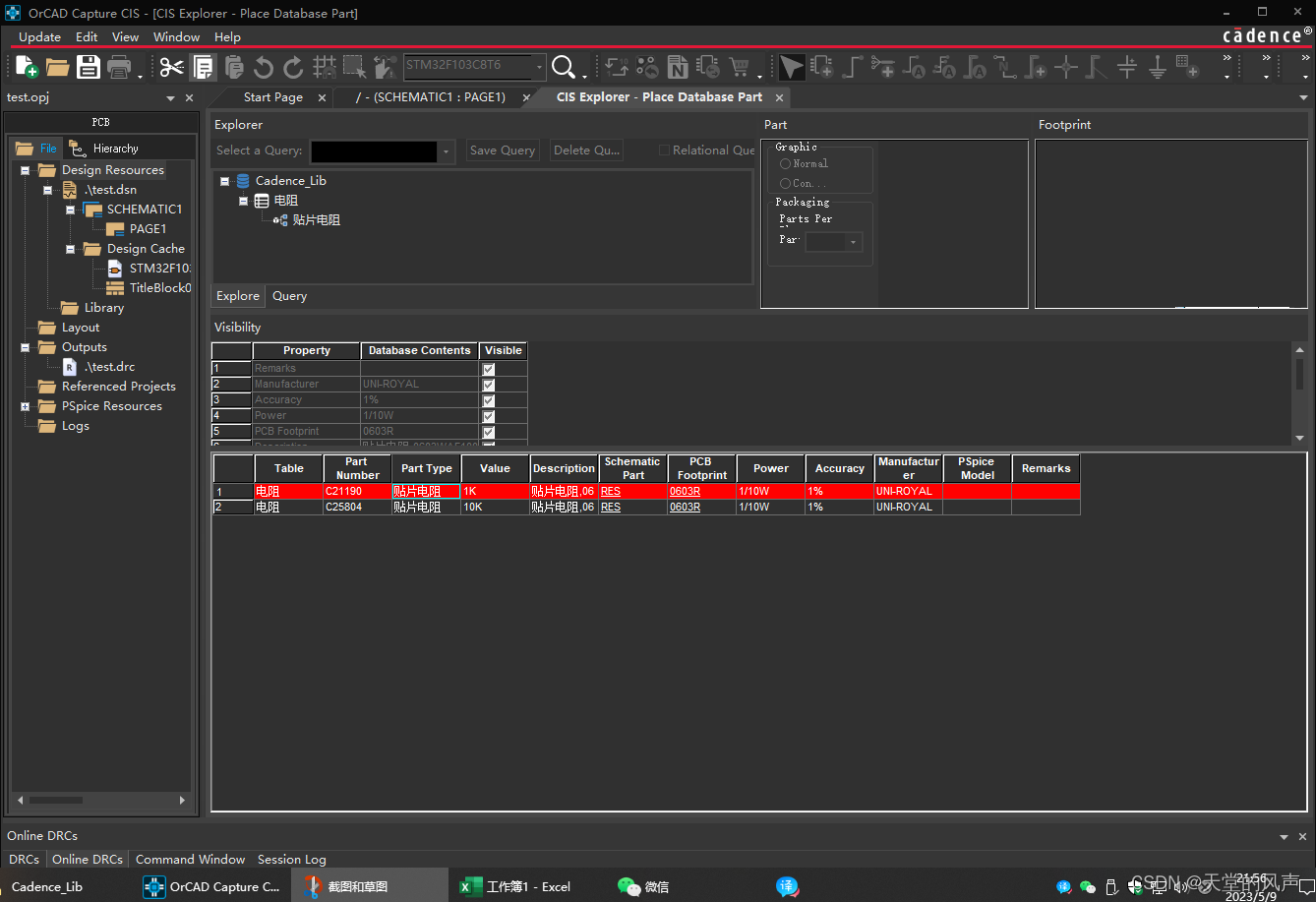

  • 这时候我们选择元器件会是红色的，因为我们的原理图库和PCB库没用关联进来
    在这里插入图片描述

五、关联元器件库

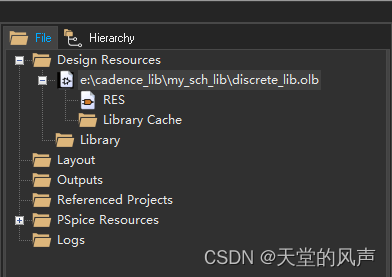

  • 我们在OrCAD中建立一个原理图库，如下记住保存的位置信息
    在这里插入图片描述

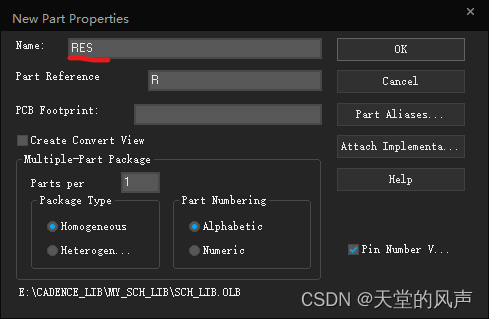

  • 新建一个Part，其中Name一定要和Schematic Part中的名字对应这里为RES，Ref改为R，其它信息不需要配置，绘制元器件，保存即可
    在这里插入图片描述

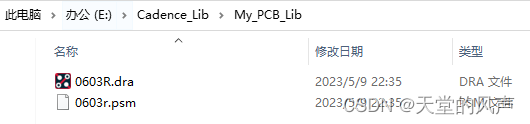

  • 同时建立一个PCB封装，封装名必须和PCB Footprint名字一样
    在这里插入图片描述

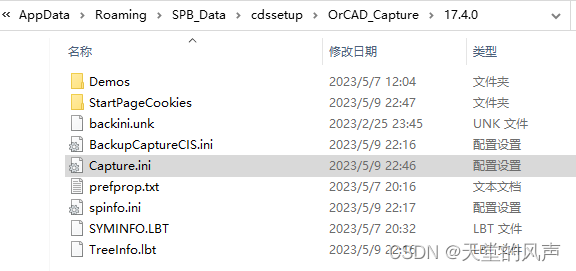

  • 最后还需要配置Capture.ini，在C:\Users\用户名\AppData\Roaming\SPB_Data\cdssetup\OrCAD_Capture\17.4.0中
    在这里插入图片描述

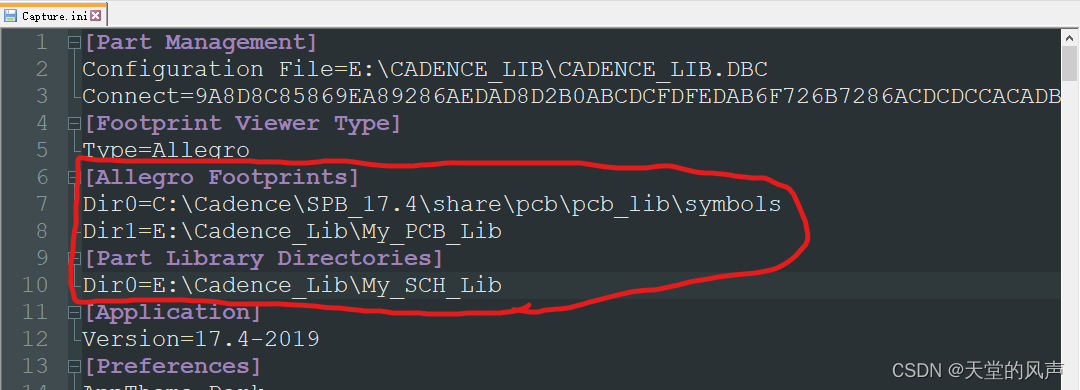

  • 添加我们刚刚建立的原理图库和PCB库路径到里面，一定关闭软件再改不然无效
    在这里插入图片描述

  • 到这里就算完成了，这时候我们打开软件，看一下CIS库，元器件选择变绿色了，同时看到了器件和封装

在这里插入图片描述

六、总结

以上就是Cadence CIS数据库建立全过程，写作不易，如果觉得对你有用，帮忙点个赞，你的支持会让我有更多动力写下去！
