过压保护与恒流源电路

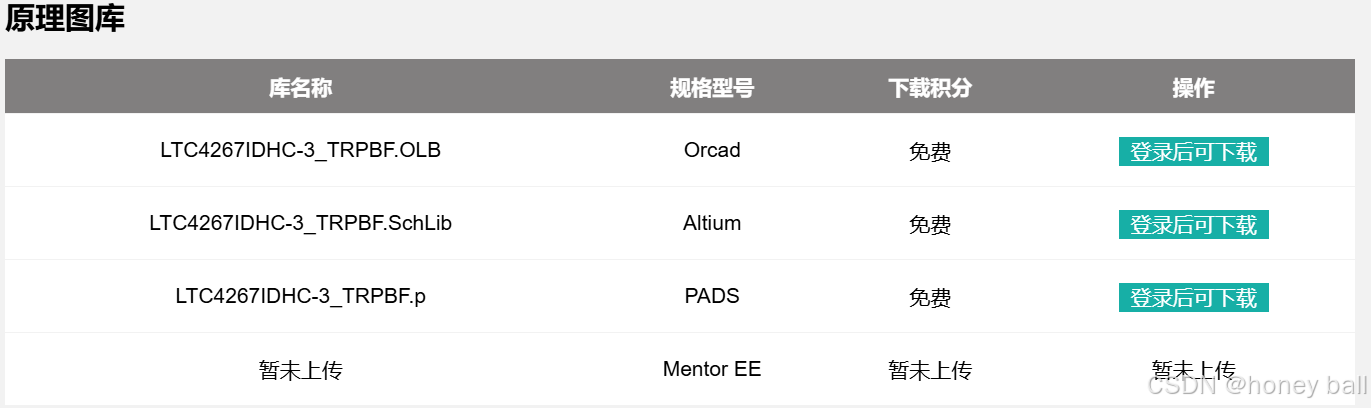

有些芯片的封装可以从ic封装网里面下载，但这里的封装明显不如电路精灵丰富全面，但是免费：

LTC4267IDHC-3_TRPBF-PDF数据手册-PCB封装下载 (iclib.cn)

全志学习地址：

全志在线开发者社区 - 【开源硬件】全志芯片系列优秀开源工程分享第三期 (aw-ol.com)

开源一个全志H3电视盒子TVBOX 6层板包含AD/Allegro/PADS工程文件！ - 哔哩哔哩 (bilibili.com)

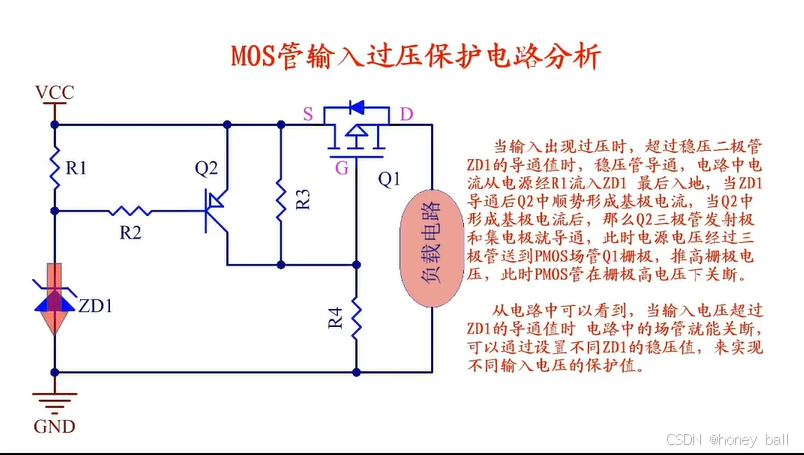

过压保护电路：

过压通常发生在一下情况：1.静电电压大但是放电时间很短，这种加TVS就可以  2.浪涌，电路断路瞬间引起的顺时过电压，或者感性元件的启停，或者就是单瞬电源出入太大出了问题，这种放电时间比较长，很致命，需要及时切断电源才行

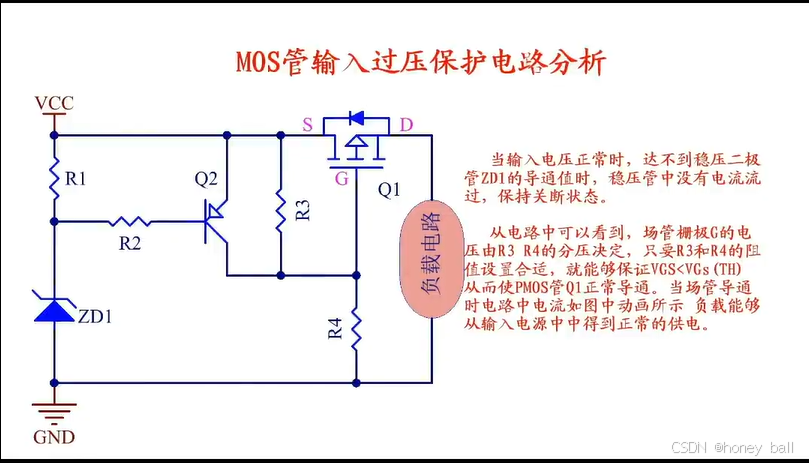

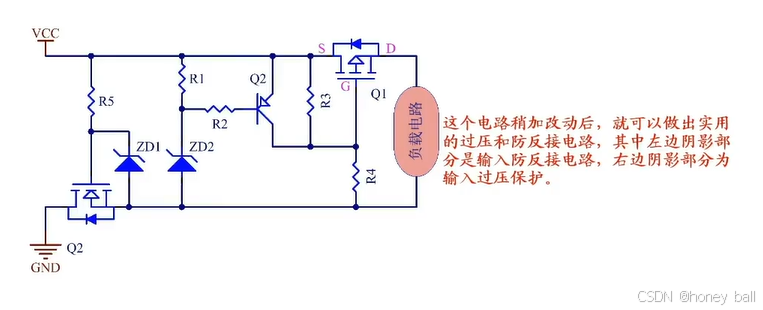

过压保护与防反接电路：

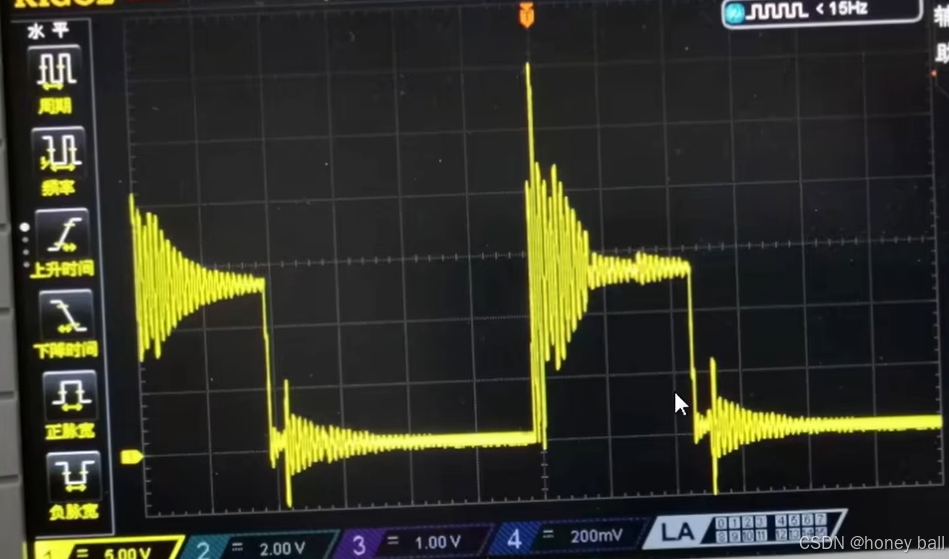

MOS管PWM波的振铃现象：

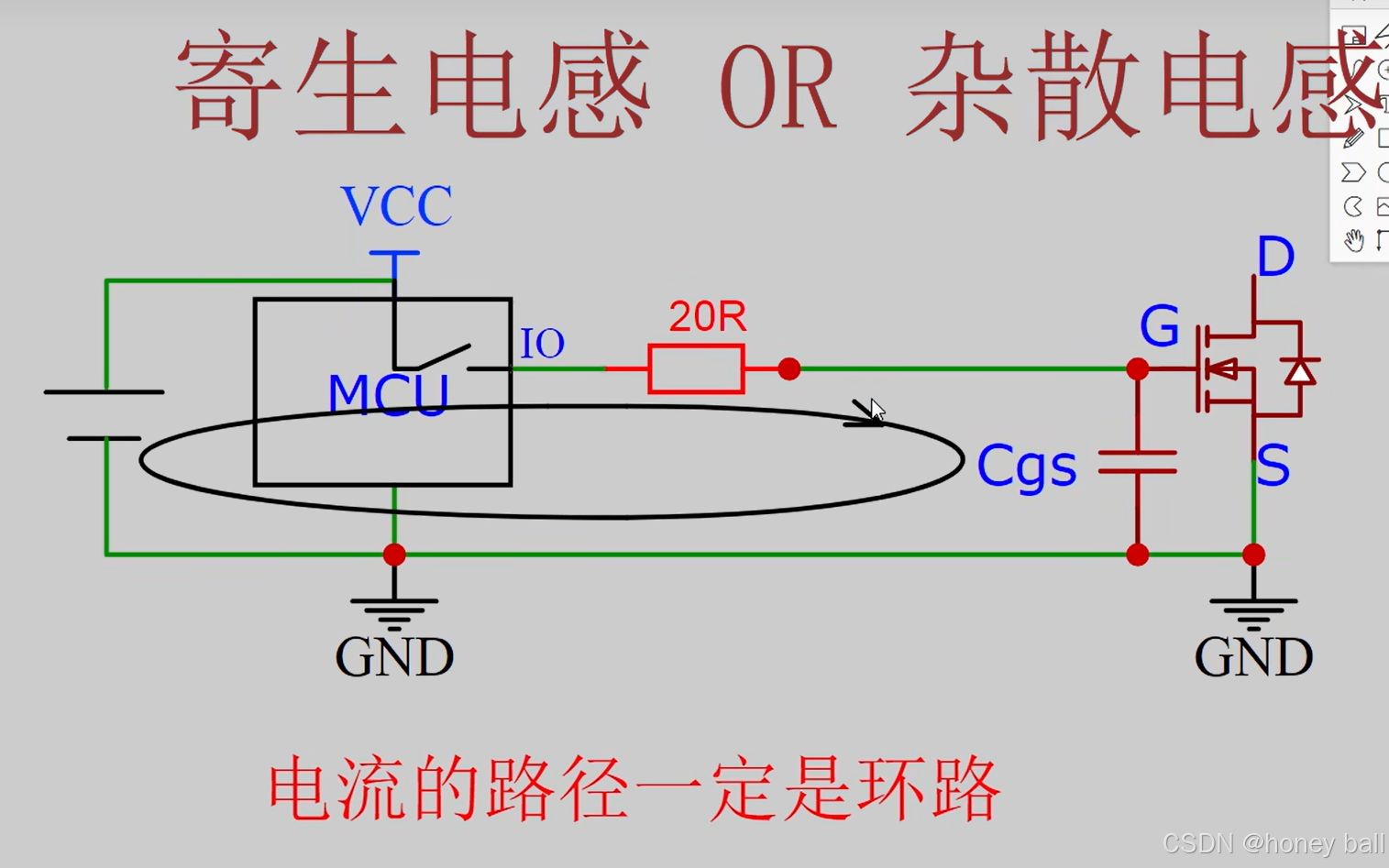

MOS的振铃是由GS之间的寄生电容导致的：

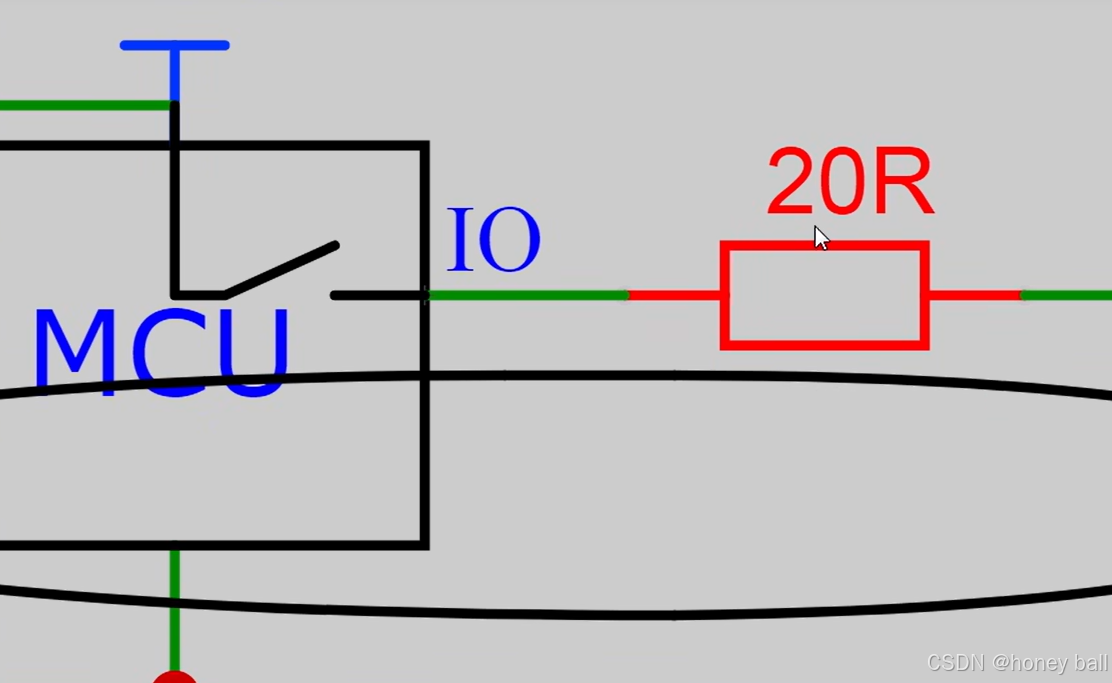

栅极上面加一个栅极电阻就可以抑制振铃，但是阻值不能太大，太大的话MOS会发热严重：

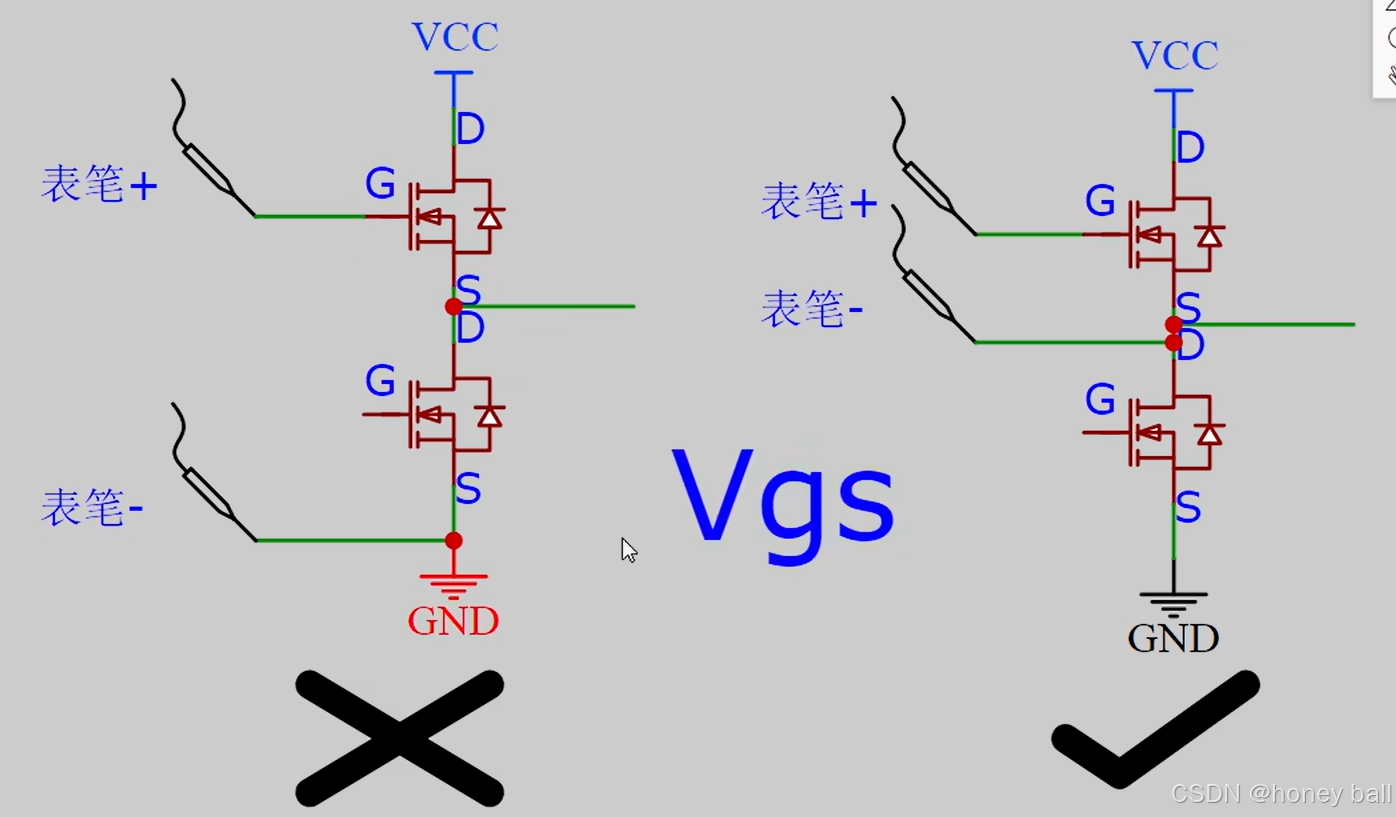

真正让MOS导通的原因是GS两端的电压差，而不是G极的电压大小：

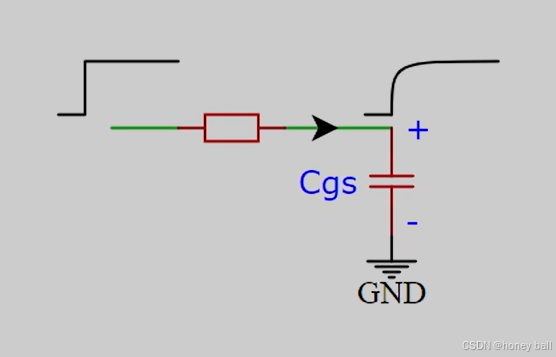

RC滤波器的效果：

减小MOS发热的方法：

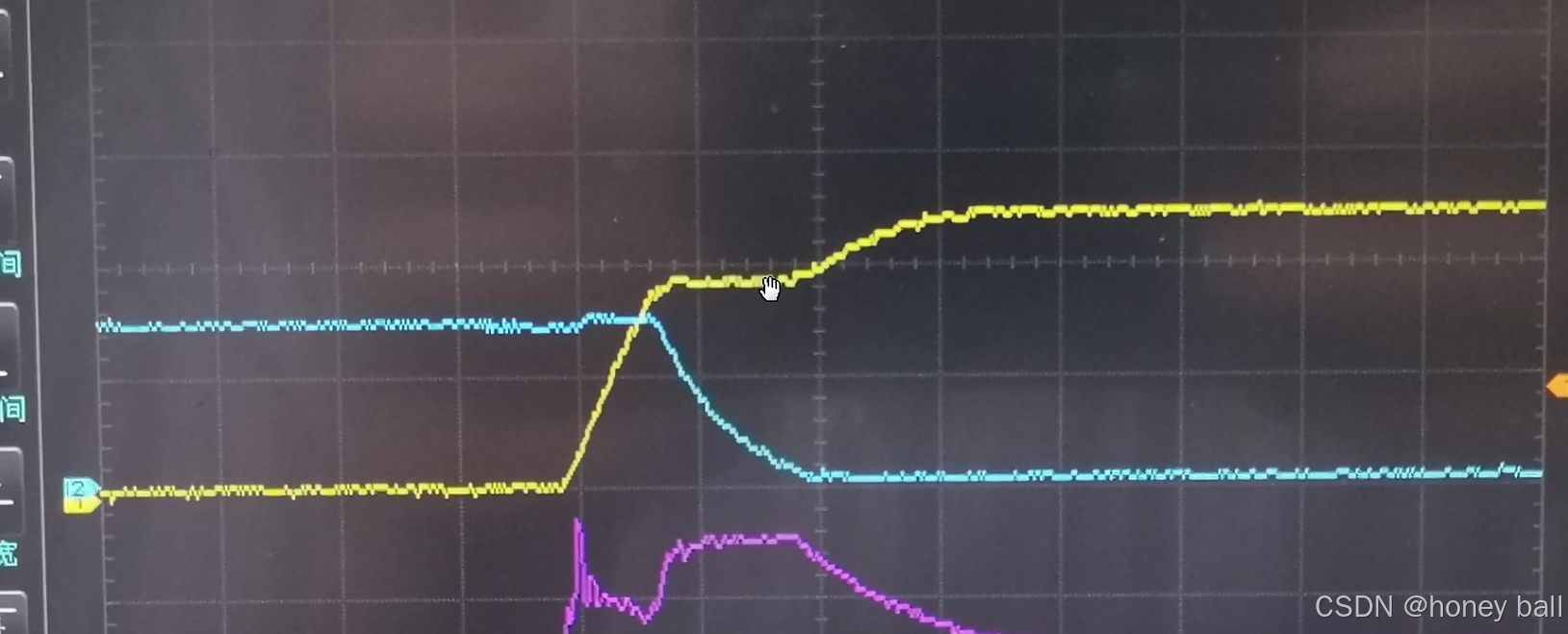

米勒平台：就是驱动MOS的PWM波上升沿的一个平台，表明上升沿不是理想中的直线上升：

上升沿不够陡峭是MOS发热的主要原因：

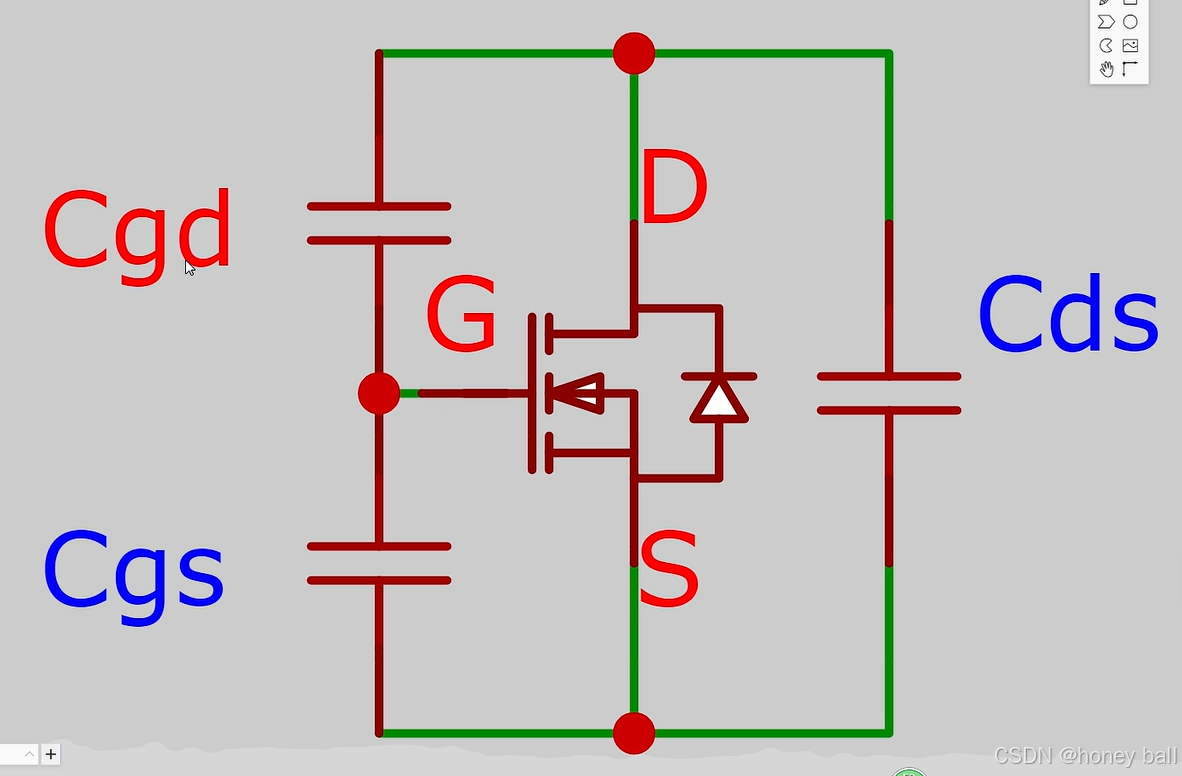

MOS管的三个寄生电容：

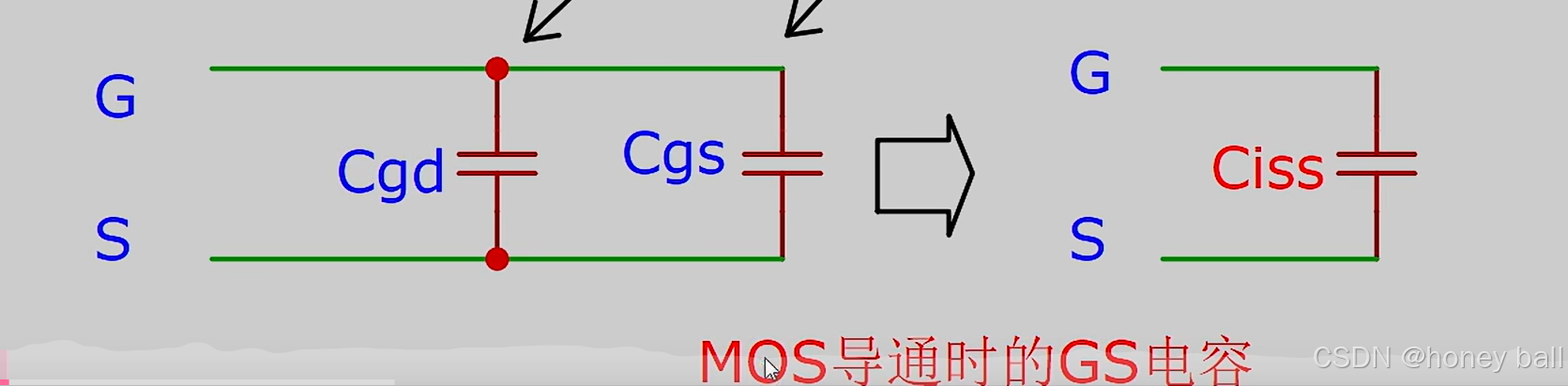

数据手册上的Ciss就是相当于下面两个电容的并联：

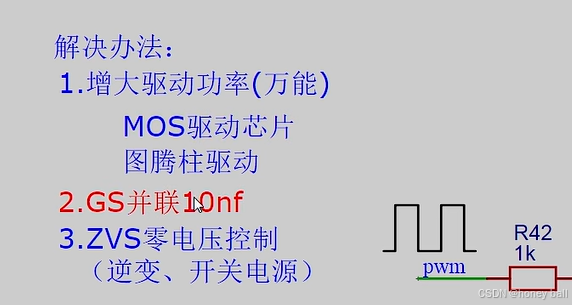

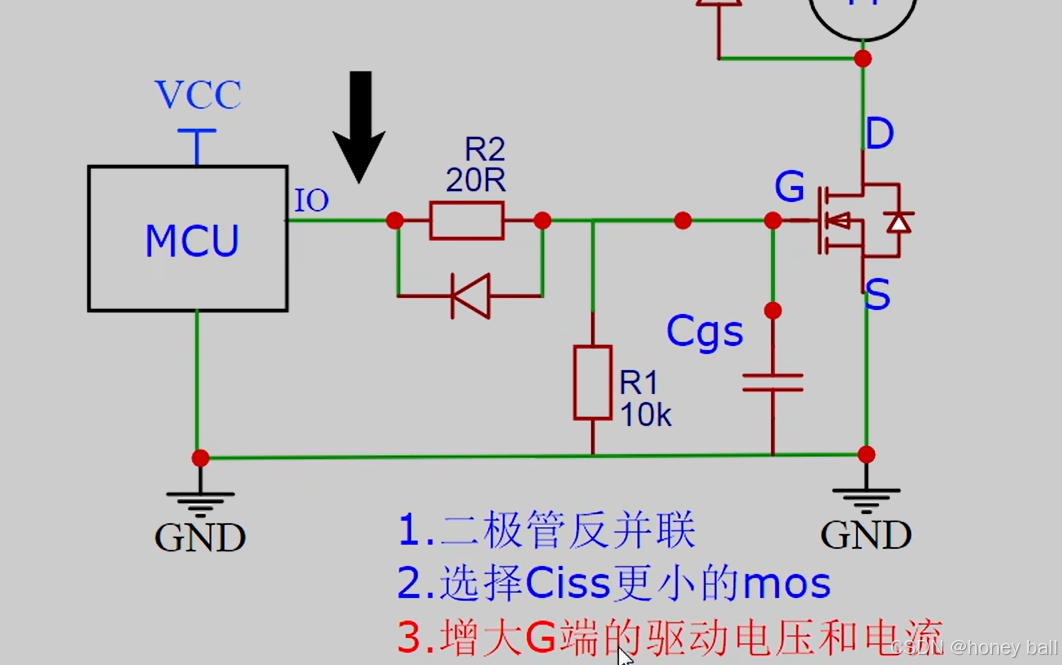

解决弥勒平台的方法：

瑞芯微电子的各个系列芯片都有各自的特点和优点，以下是这些系列芯片的一些突出优点概述：

1. RK35系列：

   • 优点：RK35系列通常用于高性能的智能设备，集成了强大的CPU、GPU，适合高端智能电视、平板电脑和人工智能设备等。支持4K视频解码和高速存储，具备强大的图形处理能力。

2. RK33系列：

   • 优点：RK33系列主要用于中高端的智能设备，如智能音箱、智能家居产品等。具备较高的性能和较低的功耗，适合需要持续工作且功耗敏感的设备。

3. RK32系列：

   • 优点：RK32系列一般用于中端设备，强调成本效益，适合平板电脑、智能手表和其他智能终端。支持1080P视频解码和各种接口，适用于多种应用场景。

4. RK31系列：

   • 优点：RK31系列为入门级设备提供了可靠的解决方案，适合对成本敏感的产品，如入门级平板电脑、智能电视盒等。具备基本的视频解码能力和适度的计算性能。

5. RK30系列：

   • 优点：RK30系列芯片是瑞芯微较早推出的系列，主要用于入门级智能设备，具备基本的多媒体处理能力，适合对成本非常敏感的产品市场。

6. RK18系列：

   • 优点：RK18系列主要针对智能穿戴设备，强调低功耗和小尺寸，适合智能手表、手环等对功耗要求严格的设备。

7. RK MCU系列：

   • 优点：RK MCU系列是瑞芯微针对微控制器市场推出的产品，具备高集成度和低功耗的优点，适用于智能家居、工业控制等需要灵活和可靠控制的场景。

8. RK Power系列：

   • 优点：RK Power系列专注于电源管理，提供高效、稳定的电源解决方案，适合便携式设备和需要稳定供电的智能设备。

9. RV11系列：

   • 优点：RV11系列是基于RISC-V架构的处理器，具有开源、低功耗和灵活配置的特点，适用于物联网设备、嵌入式系统等新兴应用领域。

10. RM模块系列：

    • 优点：RM模块系列提供了集成度高、开发方便的模块化解决方案，适合快速开发的智能终端、物联网设备，减少了产品开发周期。

11. RK8系列：

    • 优点：RK8系列通常用于中端智能设备，强调多媒体处理能力和能效，适合智能音箱、家居控制设备等。

12. RK6系列：

    • 优点：RK6系列是面向入门级市场的芯片，具备基本的处理能力和较低的功耗，适用于简单的智能终端和家居设备。
