焊接手电钻板子后总结

复用旧工程部分方案注意事项：

粘贴暑假时候做的工程原理图，复制到现在的项目中竟然忘记修改3V3的名称，导致3V3MCU与3V3的区别，这个错误以后一定要注意：

现在工程中的供电3V3，不是3V3MCU:

焊接QFN芯片：

用这个方法一定不会短路，实战检验绝对好用。

1.给焊盘上锡，用烙铁头和吸锡带将每个焊盘上均匀涂抹上焊锡，注意均匀，不均匀的话用吸锡带抹去多余的锡。

2.涂上焊油，之后放上芯片，直接风枪吹就可以。

3.用镊子轻轻推动芯片，芯片能自动复位代表焊接成功。这个需要亲身感受才行，推动后复位很明显的，一定能感受到。

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

画板子时候尤其注意电感旁边尽量不要放置小电容，注意好不好焊接，电感体积太大。焊接的时候最后焊接电感，先焊接周围的小电阻电容。

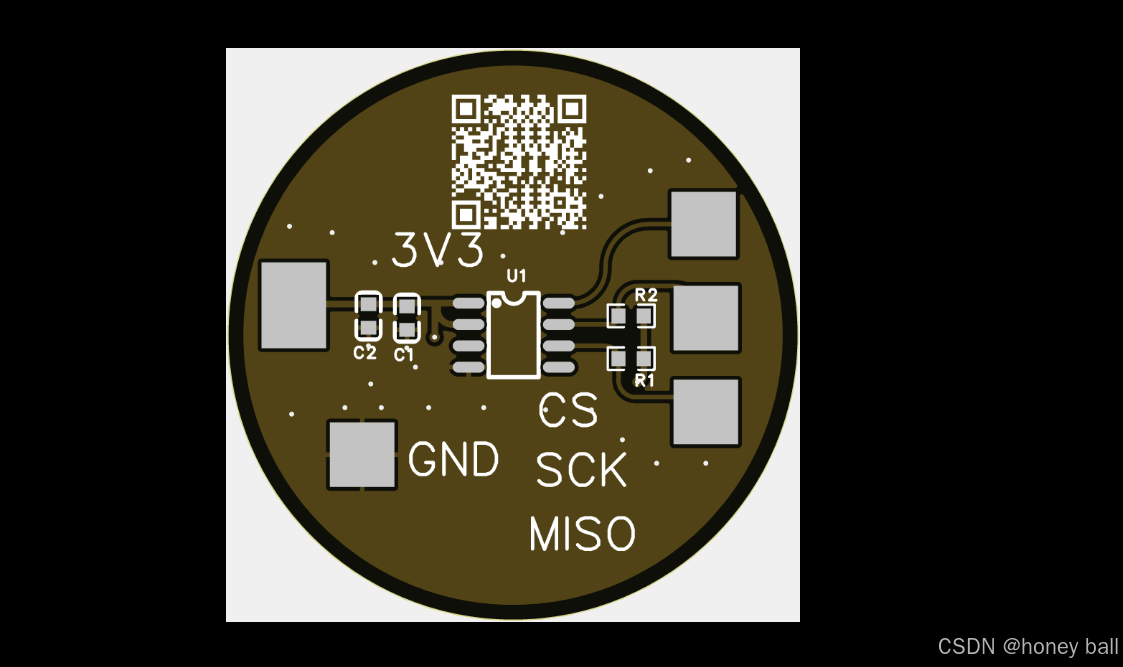

我的天，圆形板子注意画板的时候输入的是半径大小，不是直径大小：！！！

注意板厚，注意板厚，注意板厚：
