频谱分析仪的几大关键参数

0.dBm（分贝毫瓦，decibel-milliwatts）

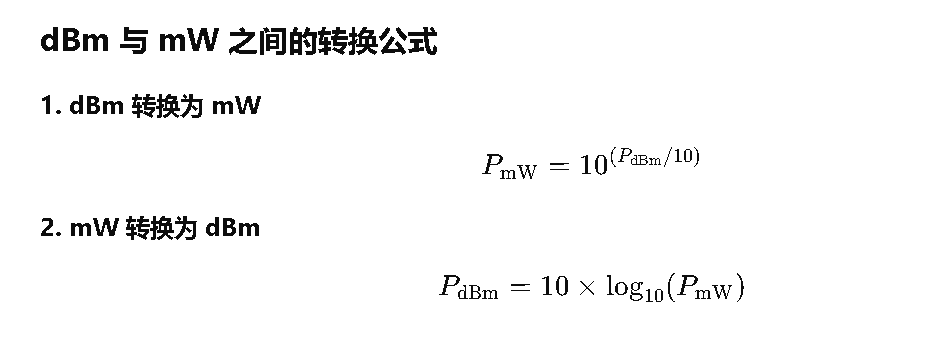

dBm（分贝毫瓦，decibel-milliwatts）是一种表示功率的单位，常用于无线通信、射频工程和信号测量。它表示相对于 1mW（毫瓦） 的功率水平。

常见的 dBm 与 mW 对照表：

dBm	mW
0 dBm	1 mW
3 dBm	2 mW
10 dBm	10 mW
20 dBm	100 mW
30 dBm	1 W
40 dBm	10 W

1.在已知测量信号频率的情况下进行测量

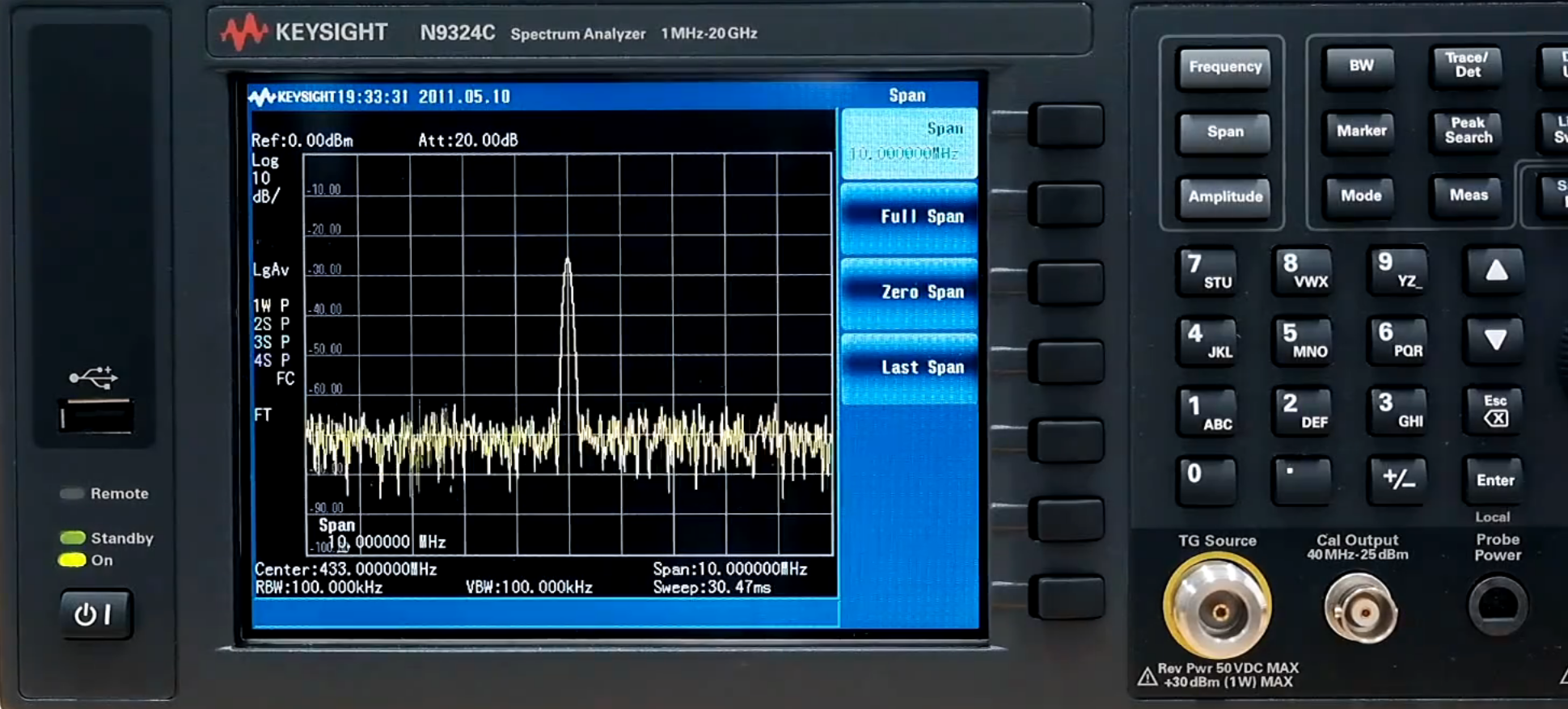

点击Frequency 设置中心频率   点击Span  设置频宽（以中心频率为基准向两端延伸的频率宽度）

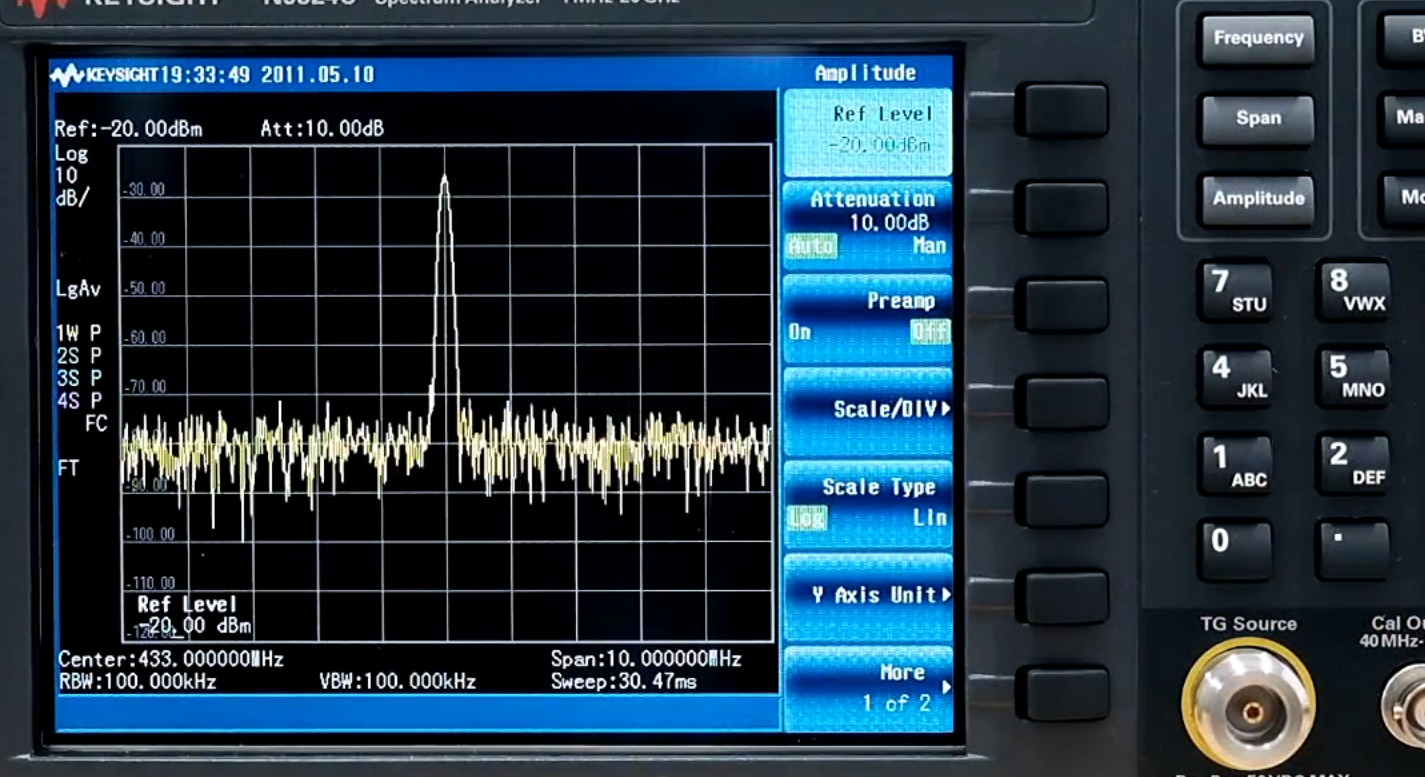

之后点击Amplitude  设置Ref  level  设置屏幕中最大的信号频率，如下图设置的是-20dBm

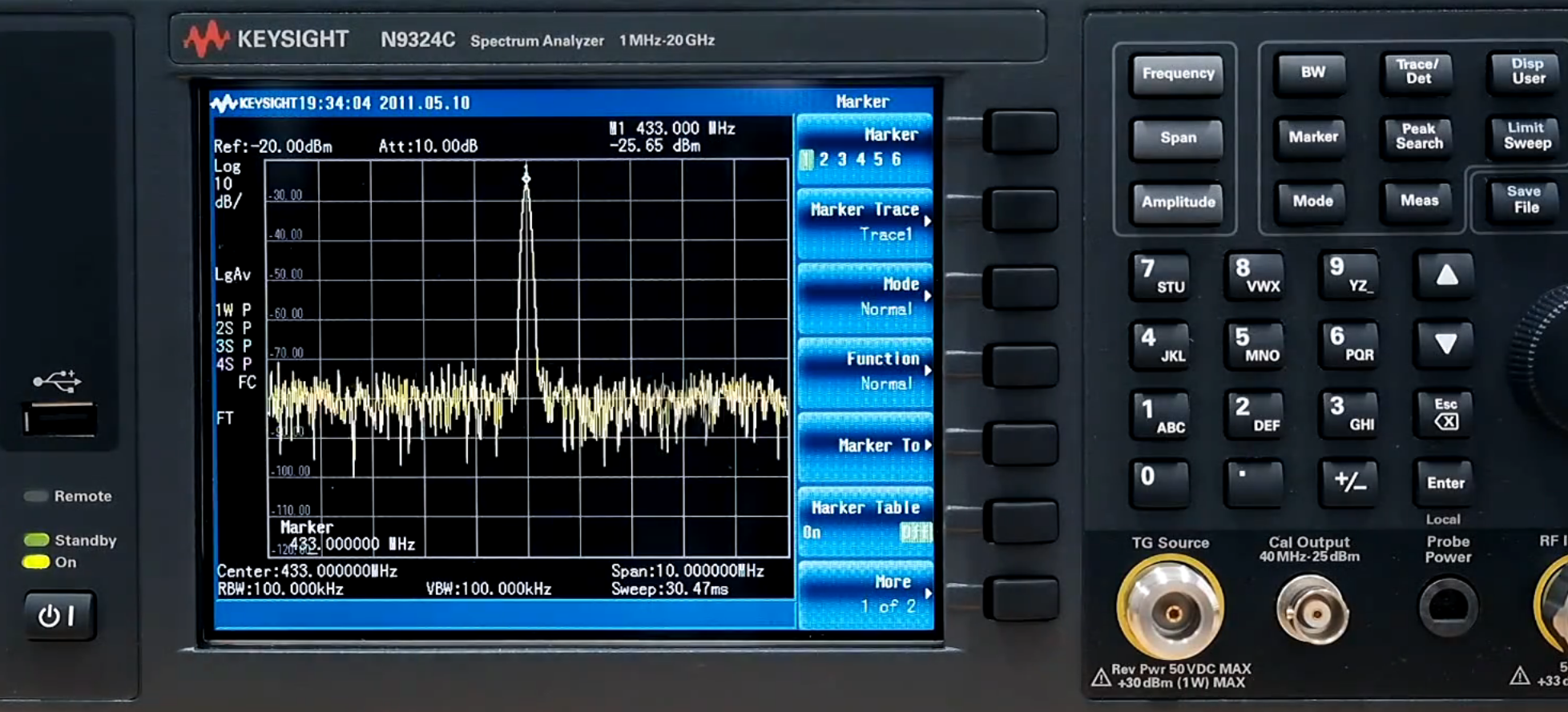

第三部点击Maker ,测量所测频率的最大功率，如下图测得的是-25.65dBm

2.知道测量信号的大致范围下进行测量

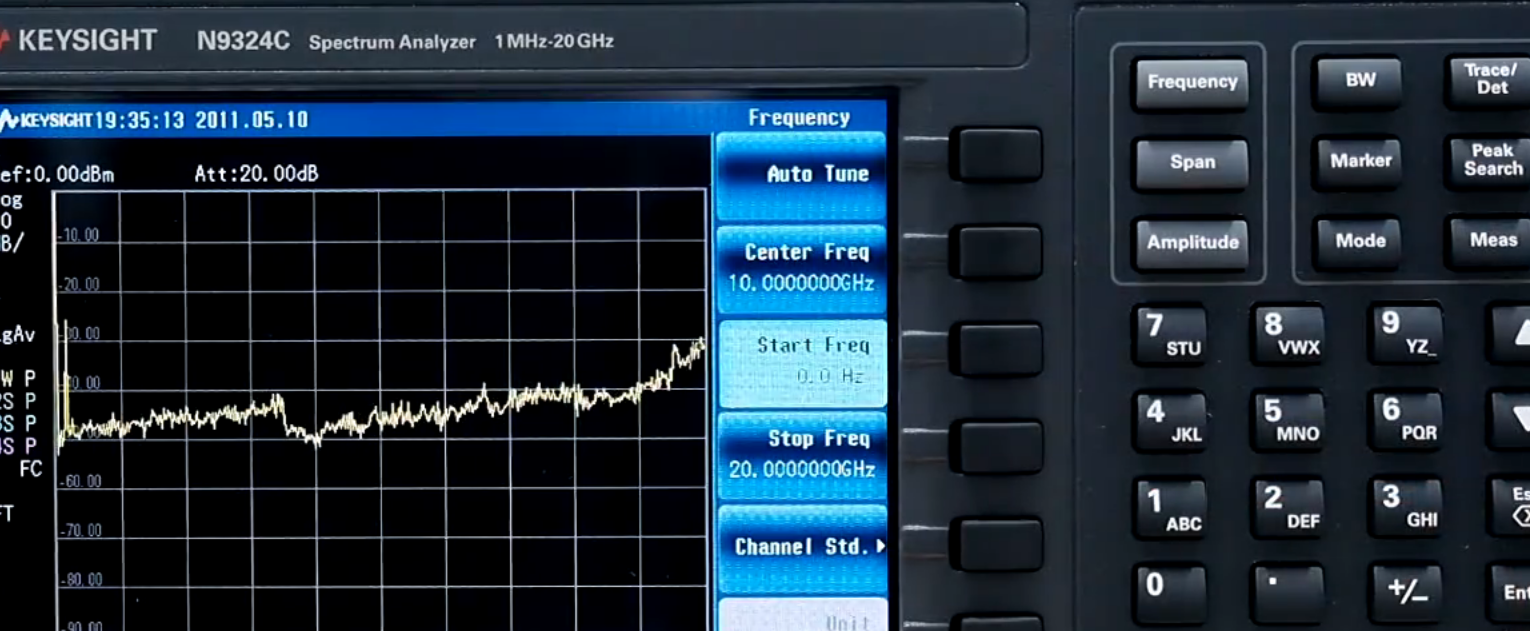

还是点击Frequency  只是不是设置Center Freq  ,而是设置 STart  和  End 两个频率截止点

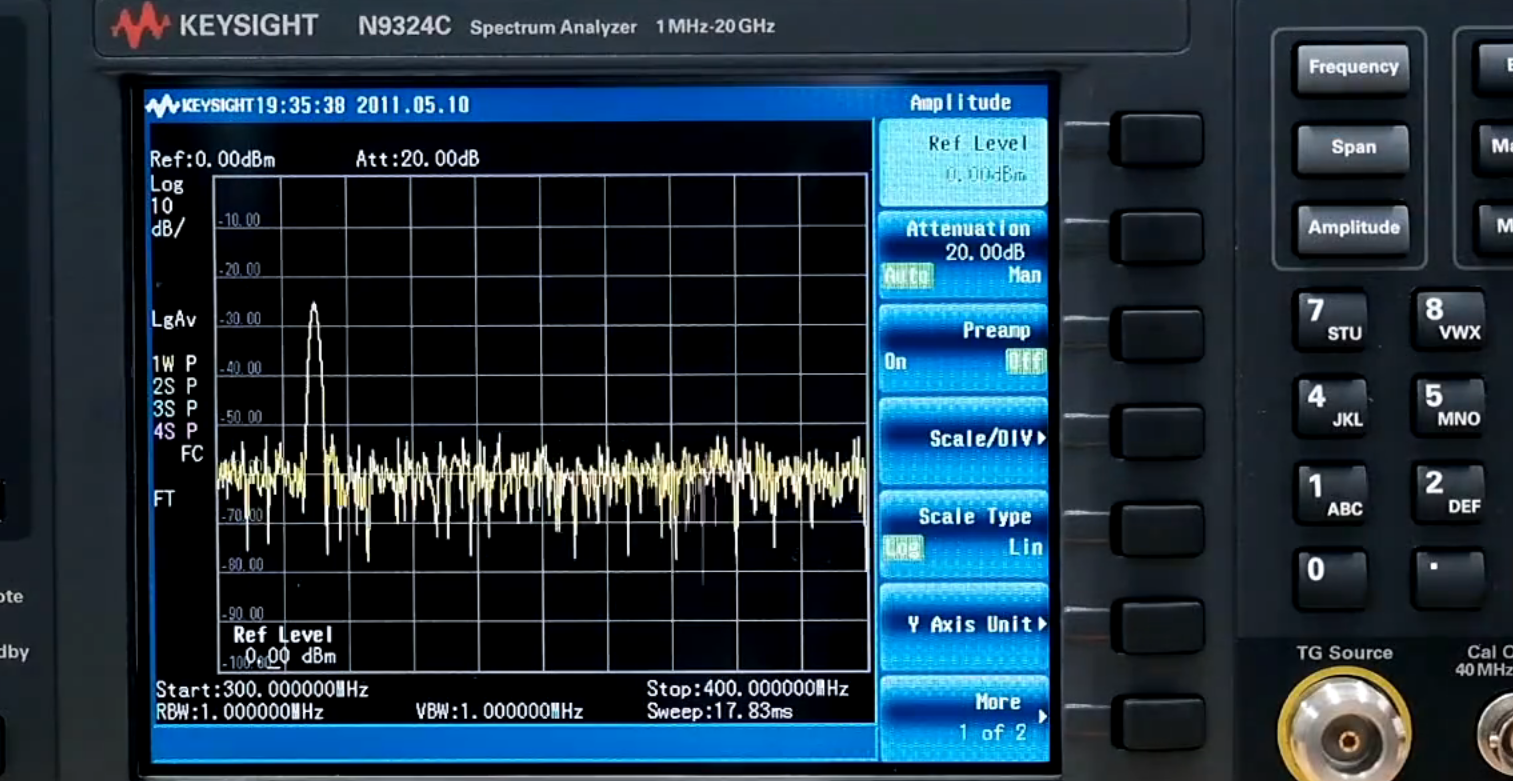

第二部设置Amplitude  ，设置纵轴的最大值：

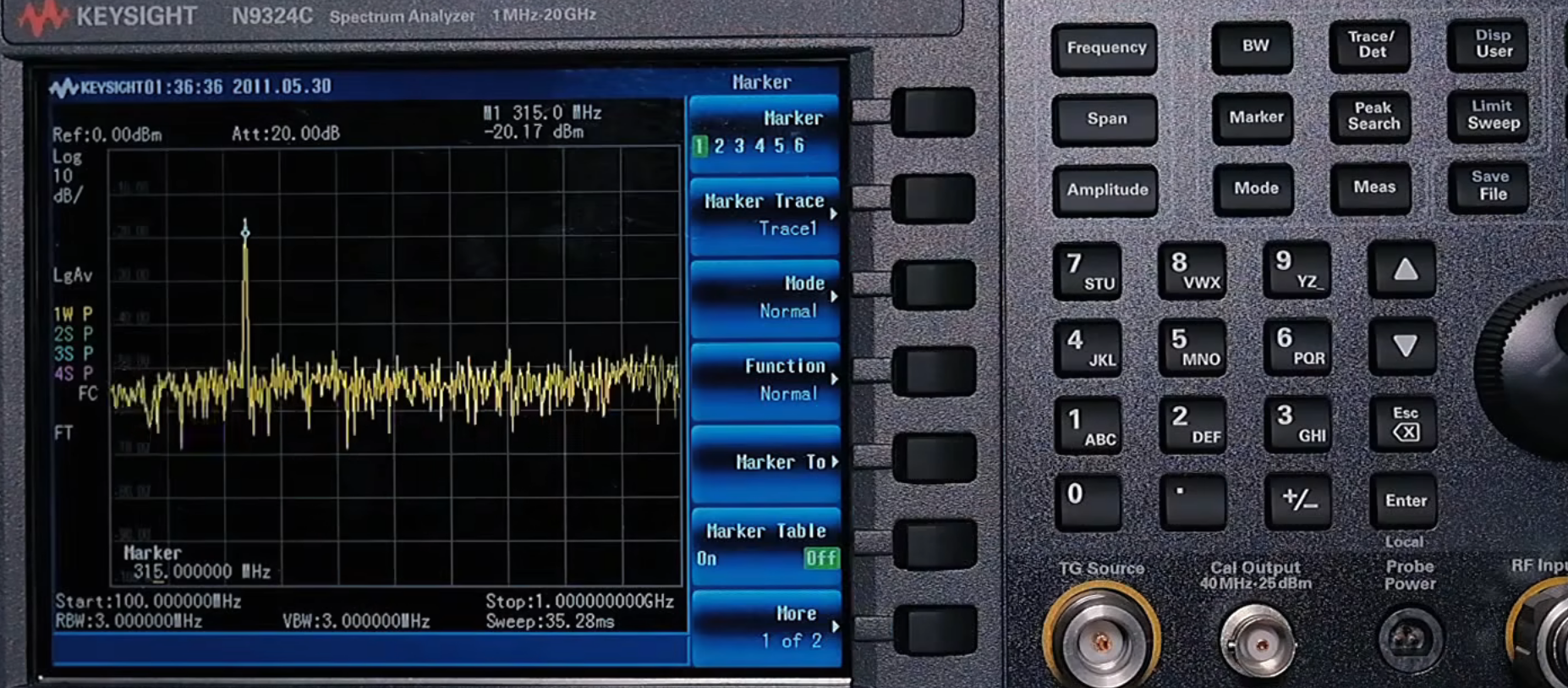

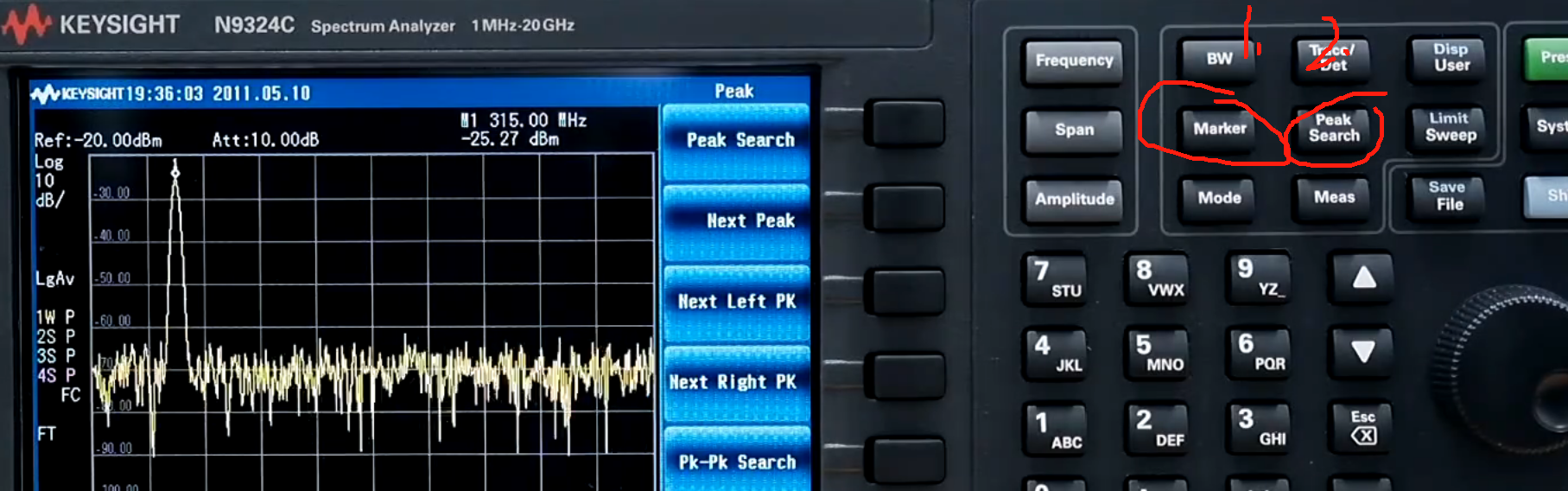

第三部点击Maker ,之后点击Park Search 进行自动峰值搜索：

3.AUTO Tune 功能：

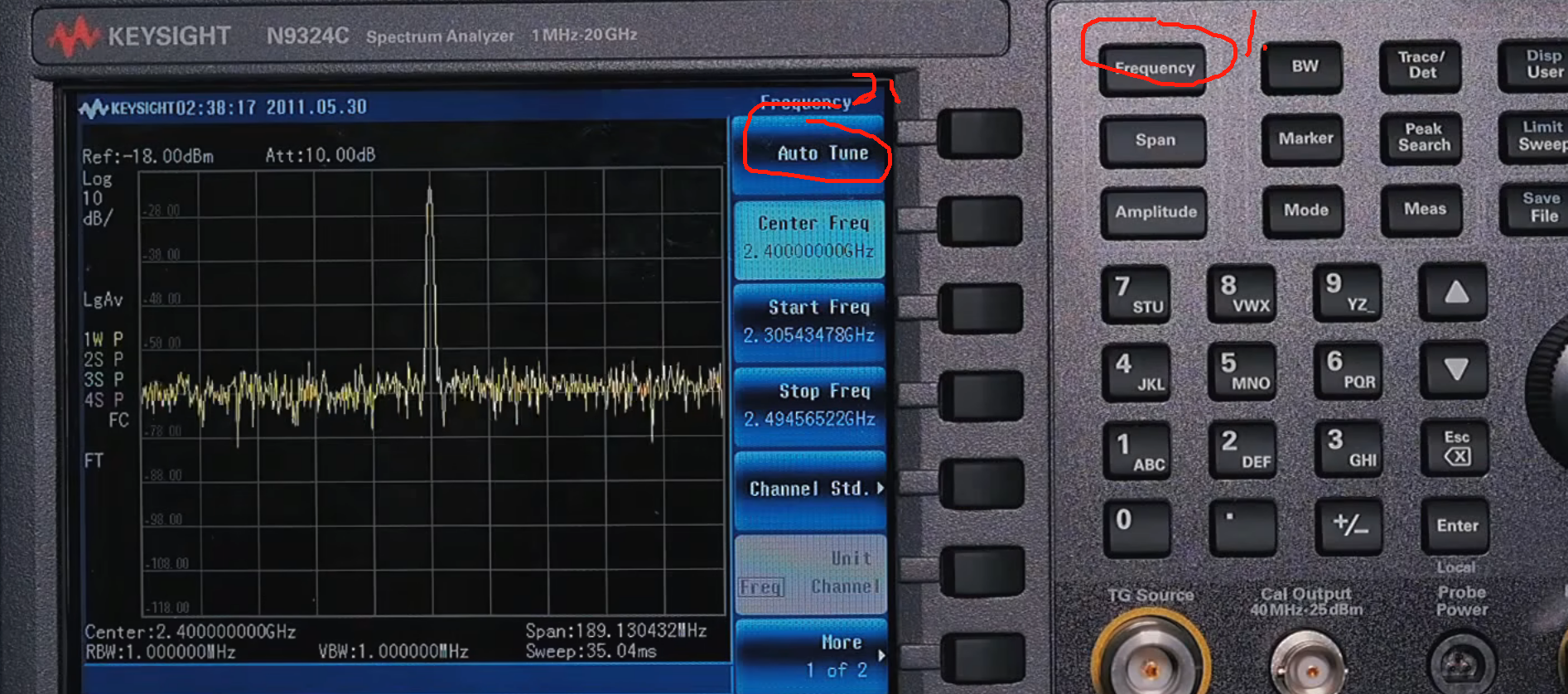

点击Frequency  ,之后点击AUTO Tune 进行中心频率和Y轴最大值的测量，但它只能自动识别大于-50 dBm的信号，不过一般够用：

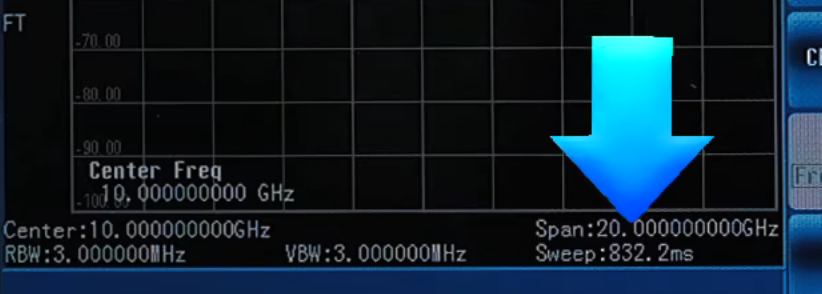

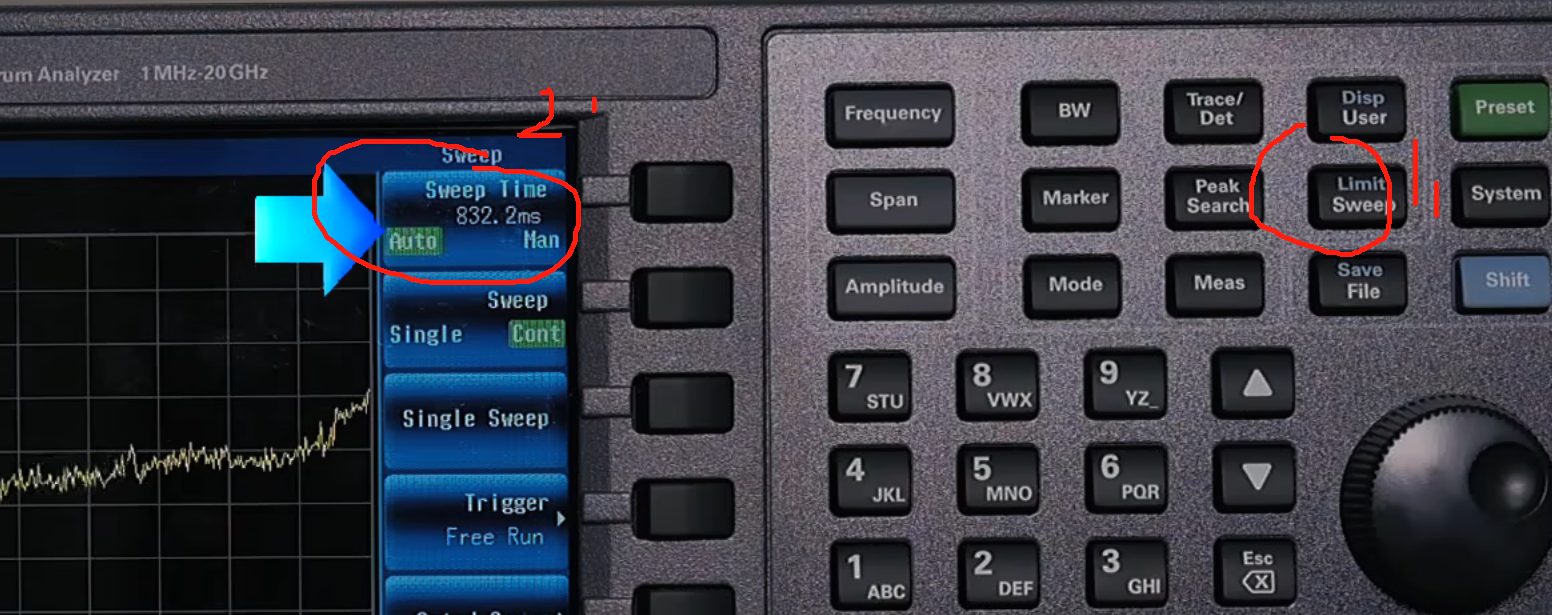

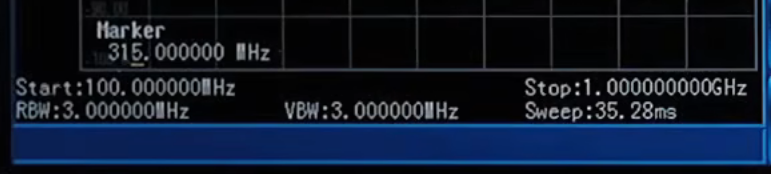

4.Sweep扫描时间的修改：

有效影响扫描速度的参数，其实只有两个，一个是Sweep  , 一个是RBW

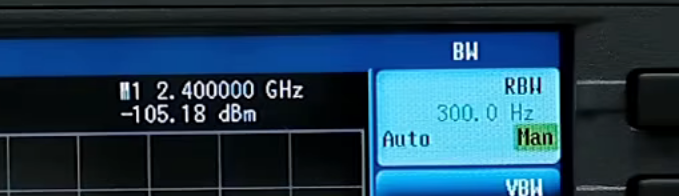

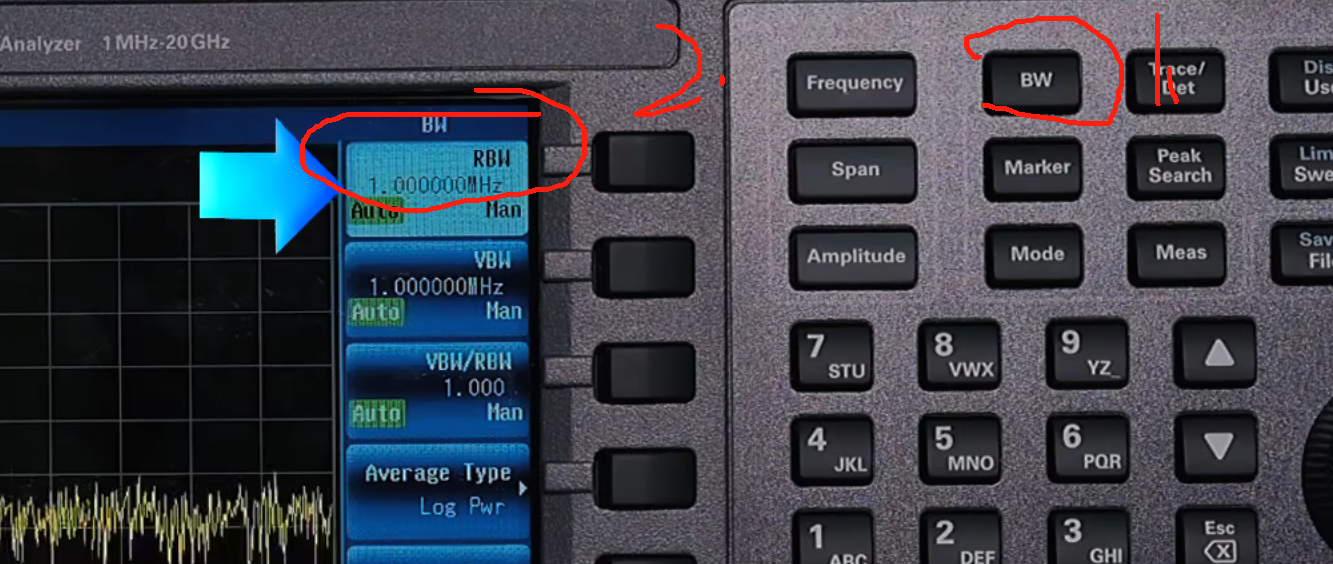

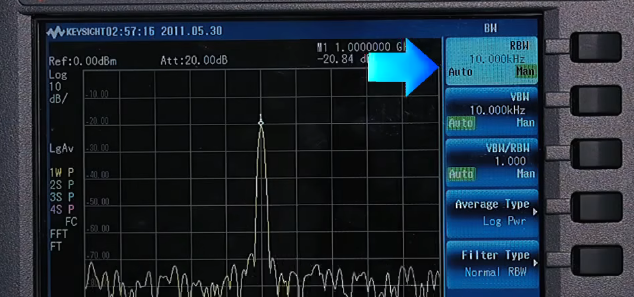

5.分辨率带宽RBW的设定：

相同SPAN的情况下，减小RBW，扫描时间明显增加：

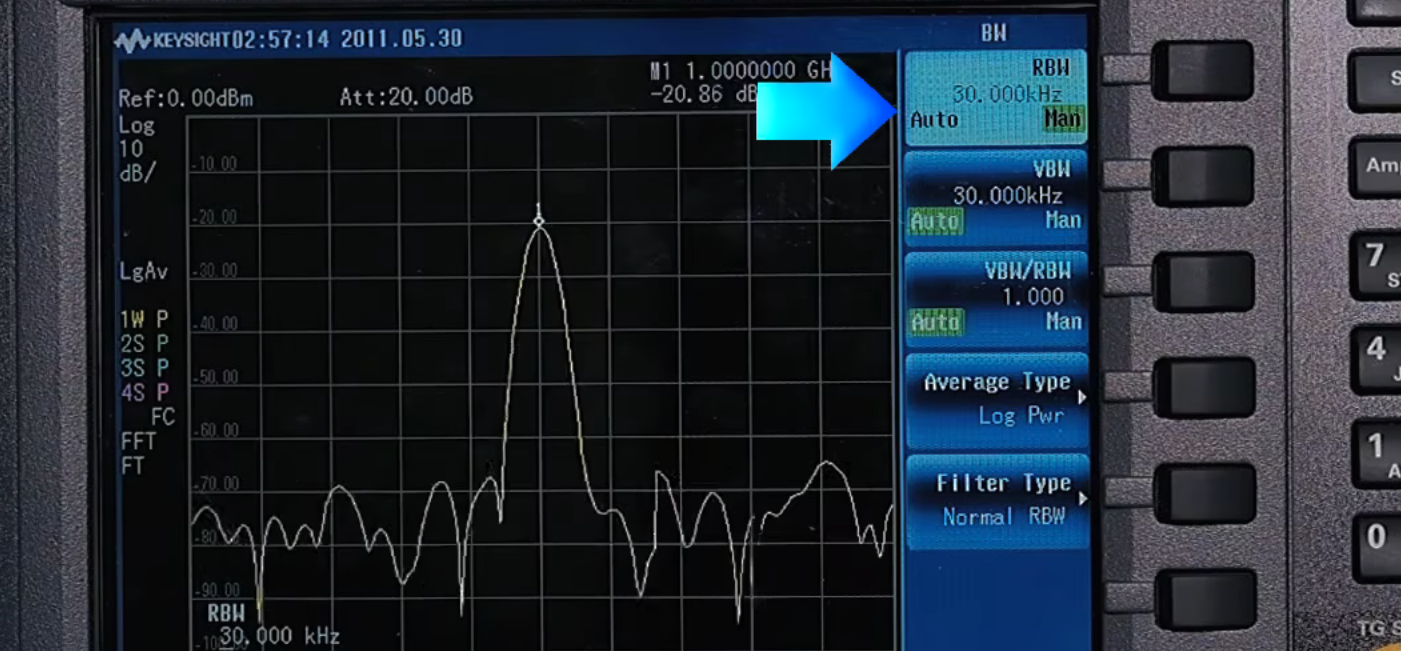

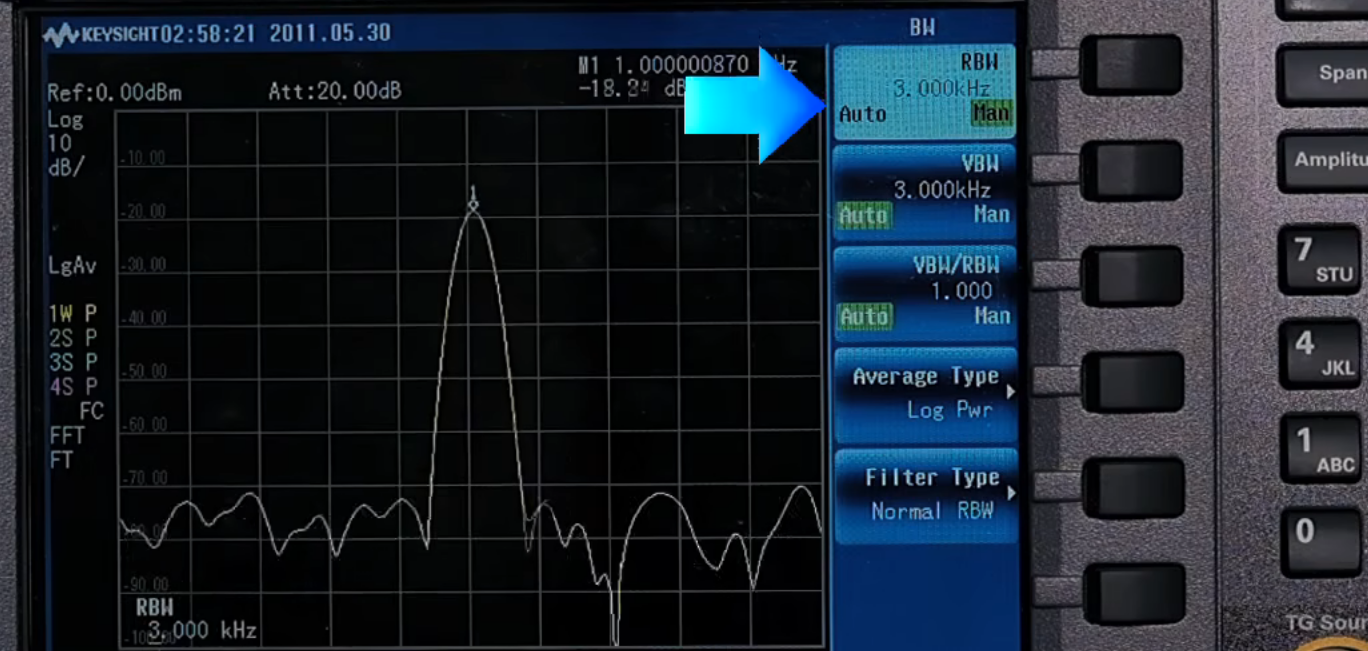

当减小RBW的时候，明显看到信号变“瘦”了：

看似这是一个单频点的载波，但是将RBW设置小点：

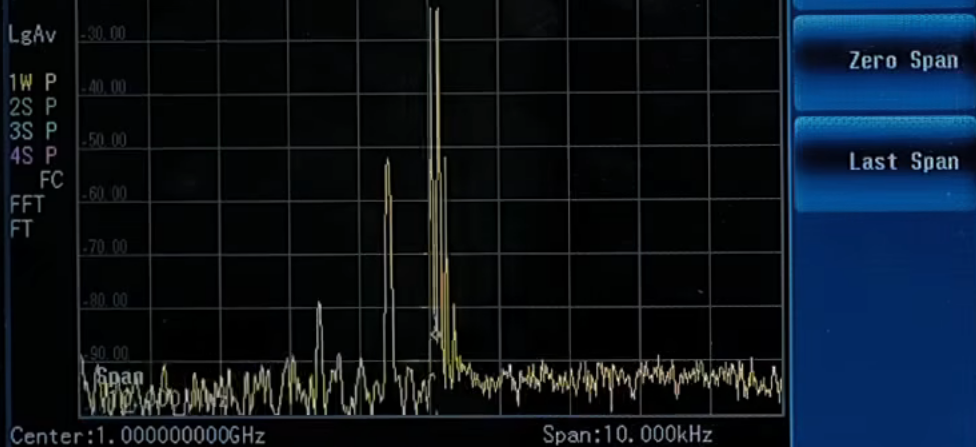

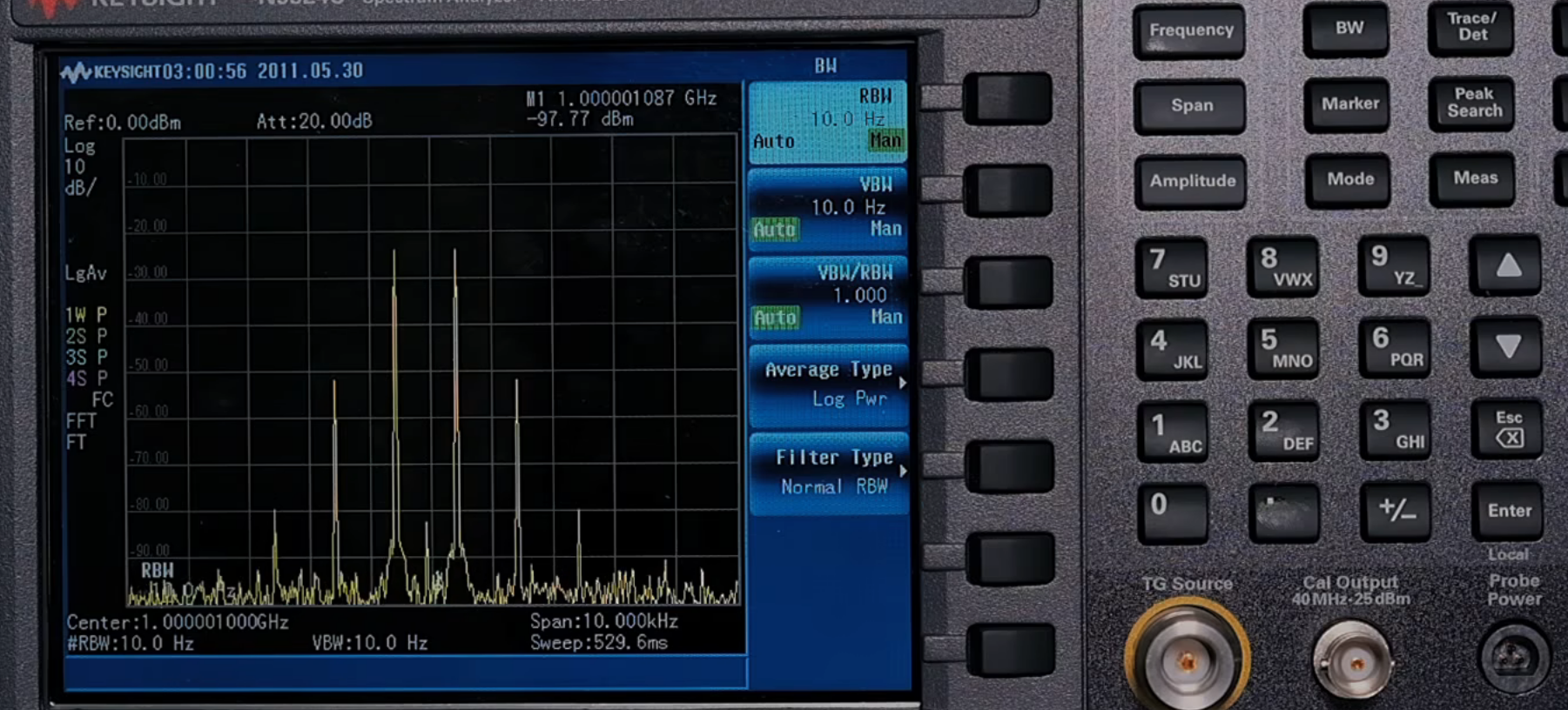

并且将SPAN设置小一点，可以看到这是由多个频点的载波组合而成的。所以RBW设置比较小的时候，许多在频率上相隔比较近的信号便可以被区分出来：

虽然RBW设置小一点，信号的分辨率高了一点，但是会增加SWEEP时间，所以一般使用自动设定的RBW

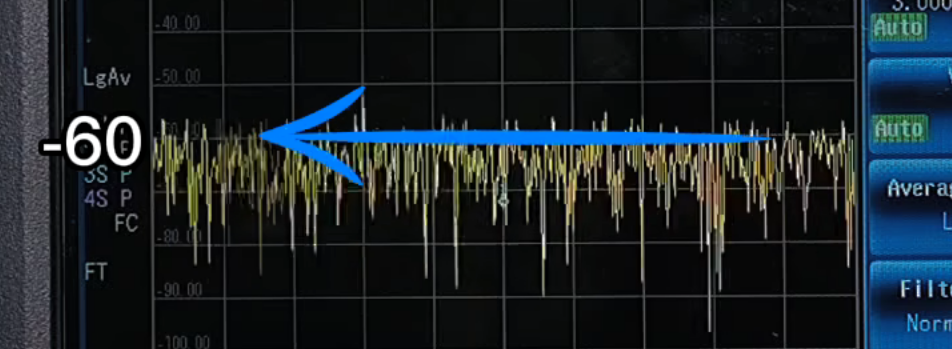

RBW设置小一点，可以减小信号的底噪：

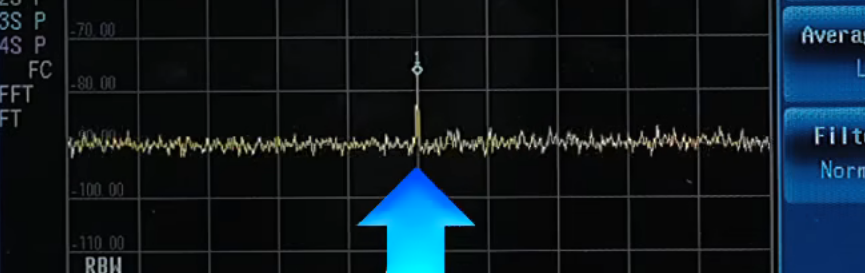

底噪减小，信噪比增加，信号就出来了：

一句话总结RBW:RBW的主动技能是信号的频率分辨能力,他的被动技能是能够降低底噪,但是会影响扫描速度。

6.测量大功率信号

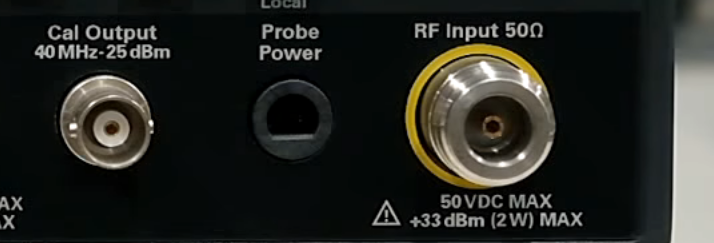

下图表示了这台频谱分析仪最大测量2W的信号：

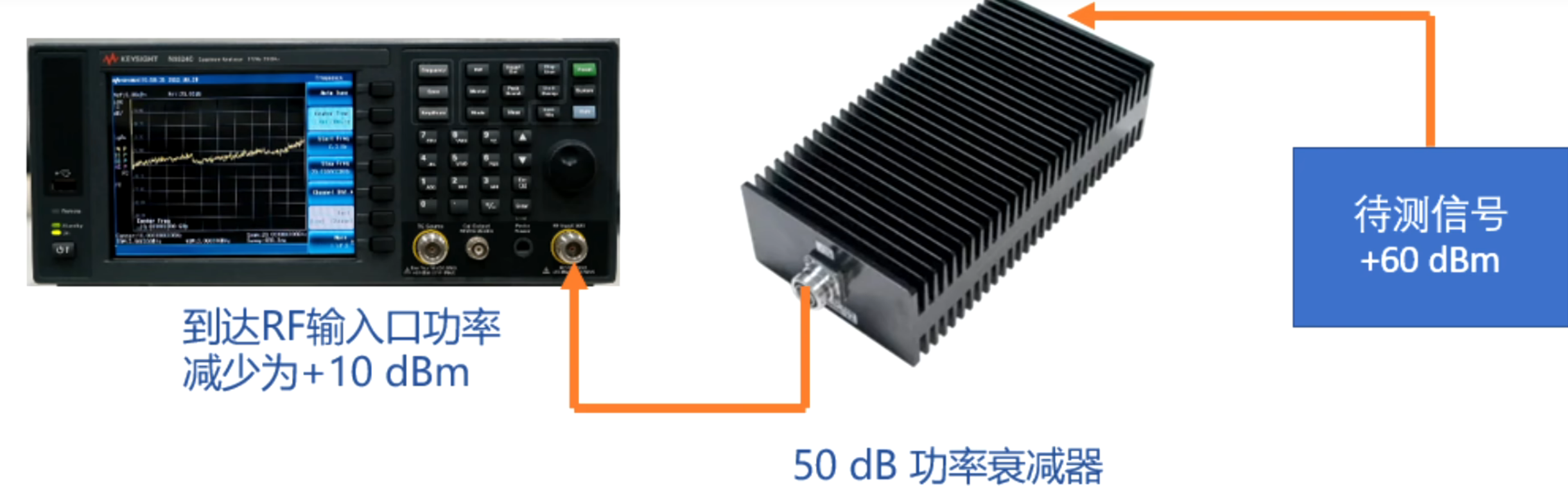

此时需要一个大功率衰减器：

-20dbm对应多大电压：

-20 dBm = 10 μW（微瓦） = 0.01 mW = 10⁻⁵ W

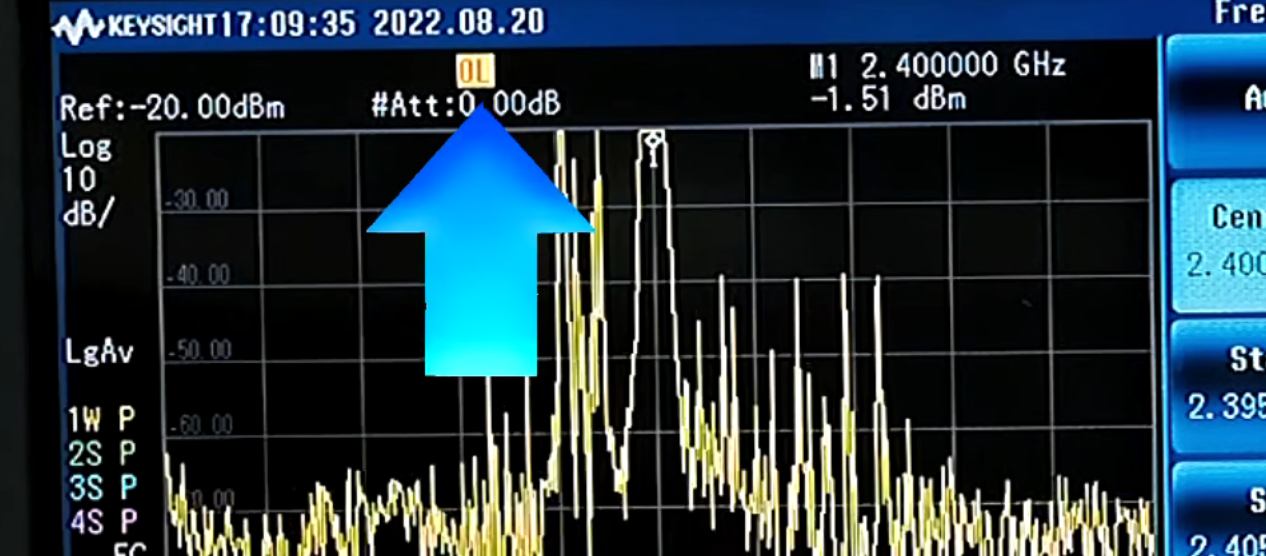

OL警报表示over load ：表示待测信号的功率已经超过-20dBm，需要设置衰减器：

原则上只要不出现OL报警的时候，衰减器越小越好：

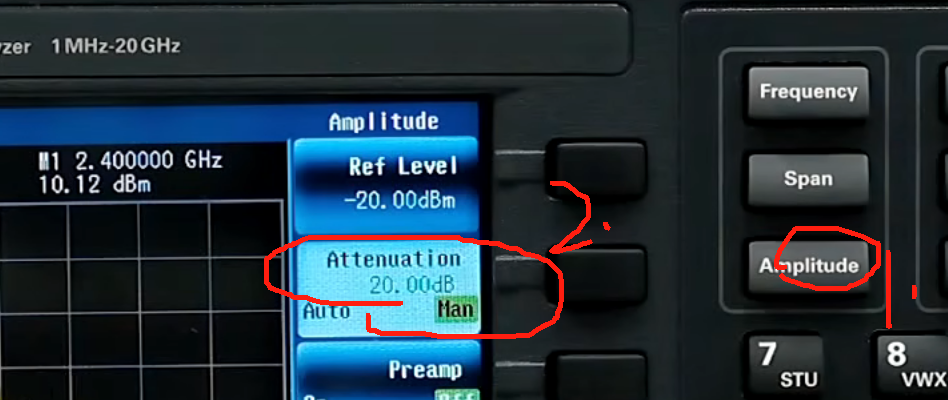

调大衰减器Attwnuation的值：但是衰减器的增加，信号的底噪也会增加

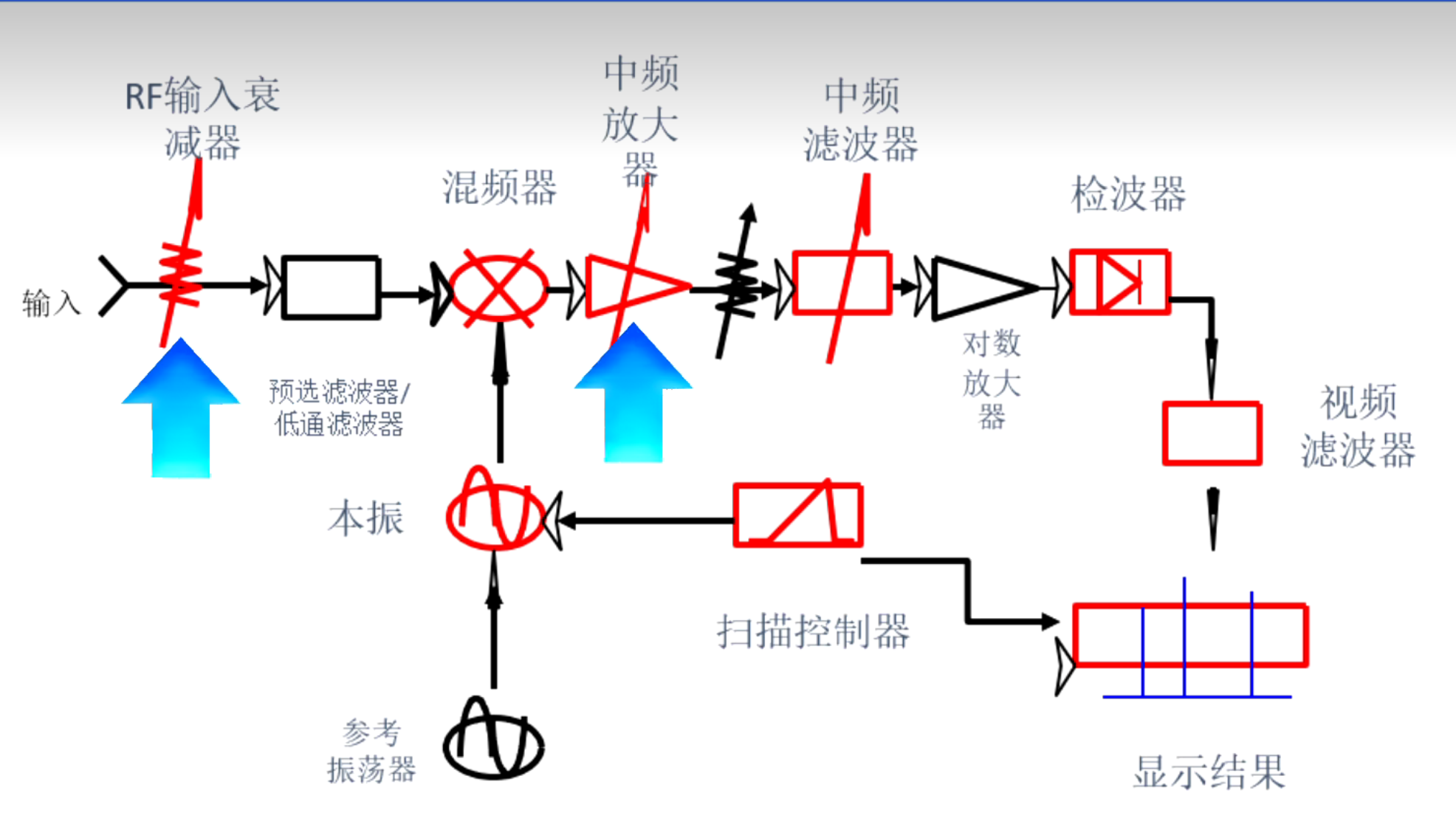

之所以衰减器衰减了信号，但是输出信号的功率没有减小，是因为频谱分析仪内部的中频放大器做了补偿：

7.测量小功率信号

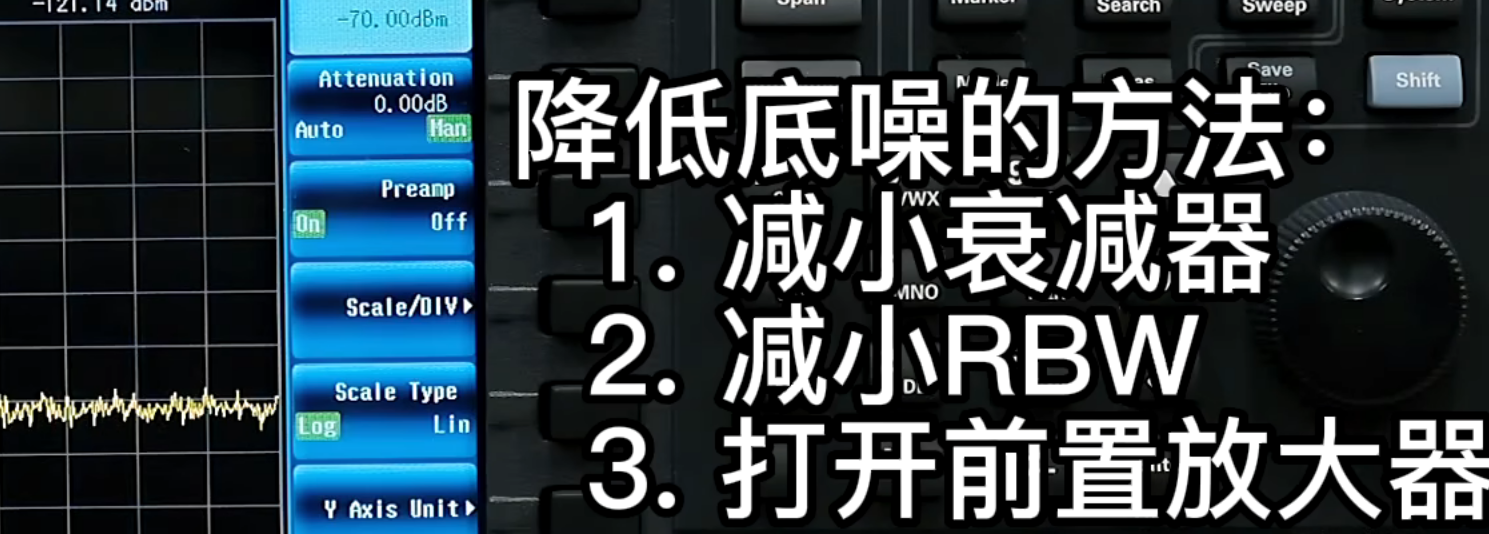

本质需要底噪低于所测信号功率。

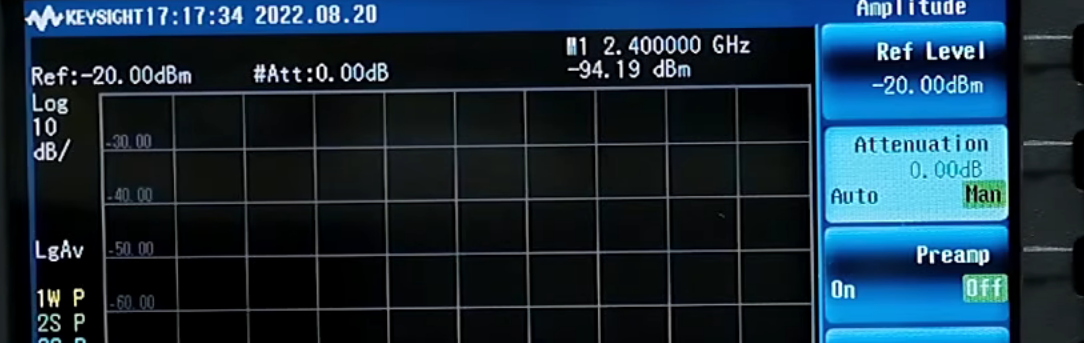

1.将衰减器调到0（衰减器设定越大，底噪越大）

2.尝试减小RBW来减小底噪：

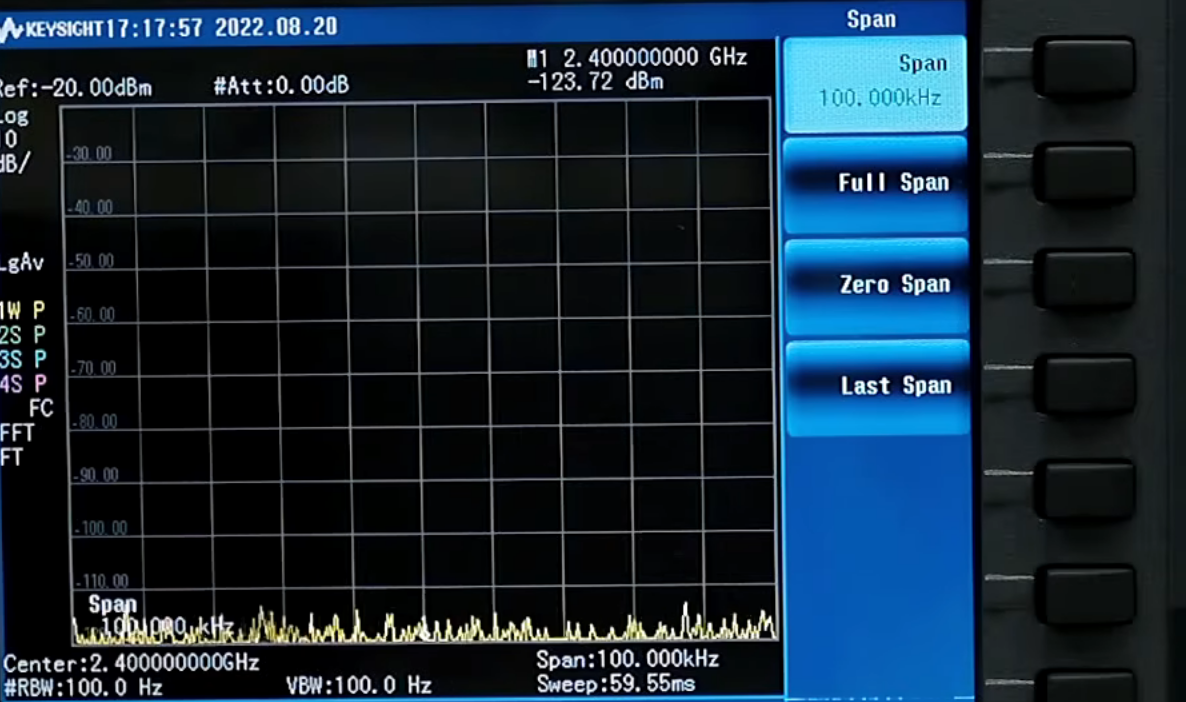

伴随着RBW的减小，SWeep扫描时间也将增大。这时候需要调小SPAN，来减小扫描时间：

同时减低最大功率值，将信号调高：

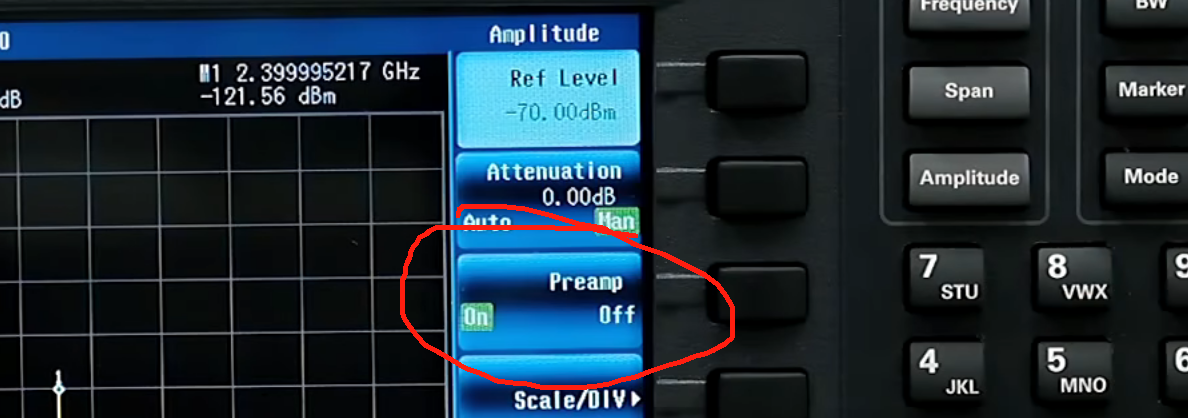

也可以使用频谱分析仪的前置放大器（与衰减器是相反的，不影响最终信号的测量）：

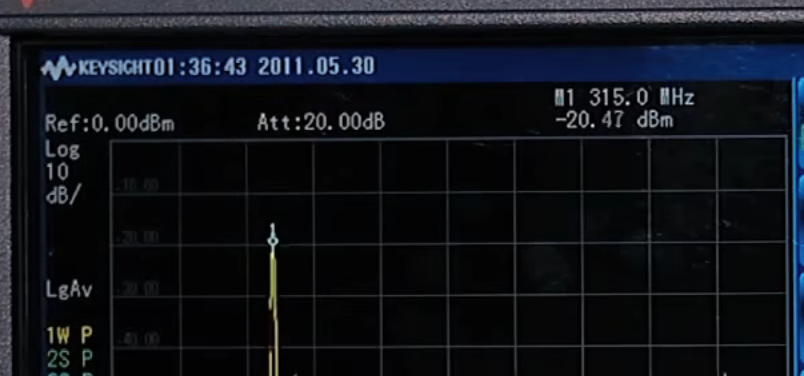

Maker可以测量信号的最大功率和频率所在值：

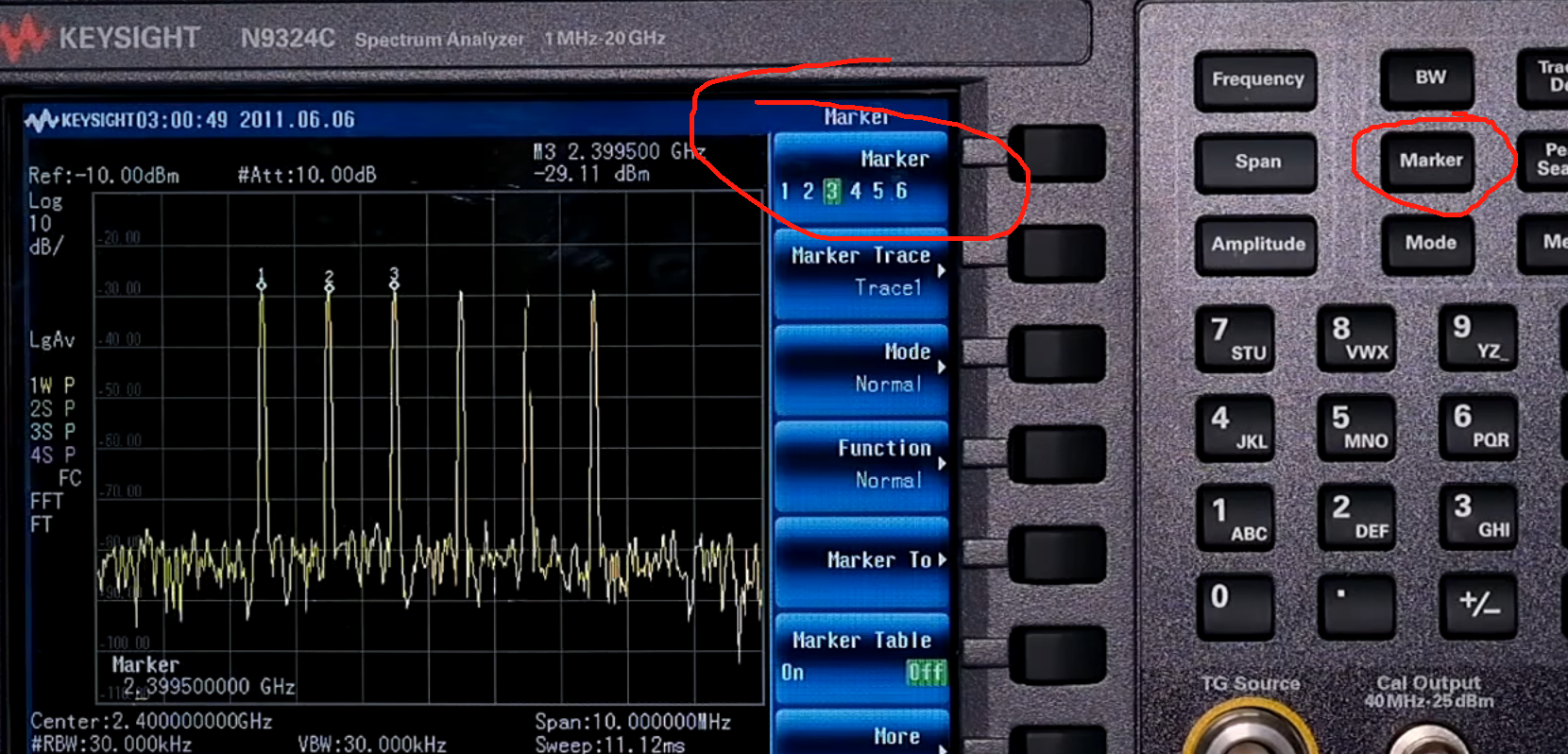

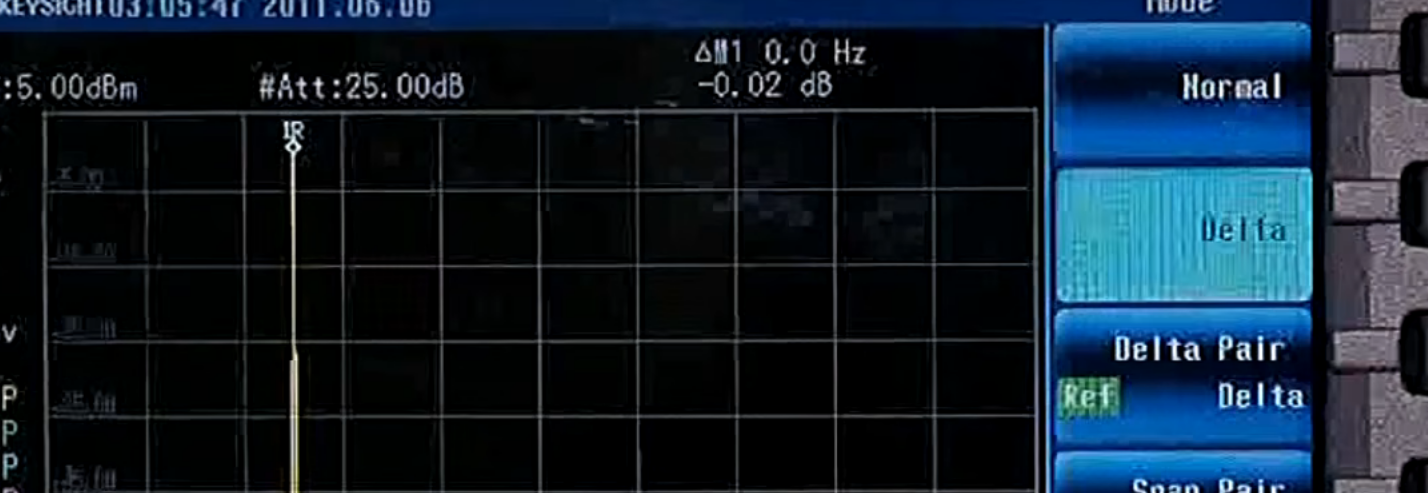

Delta可以测量不同频率点的频率差值：

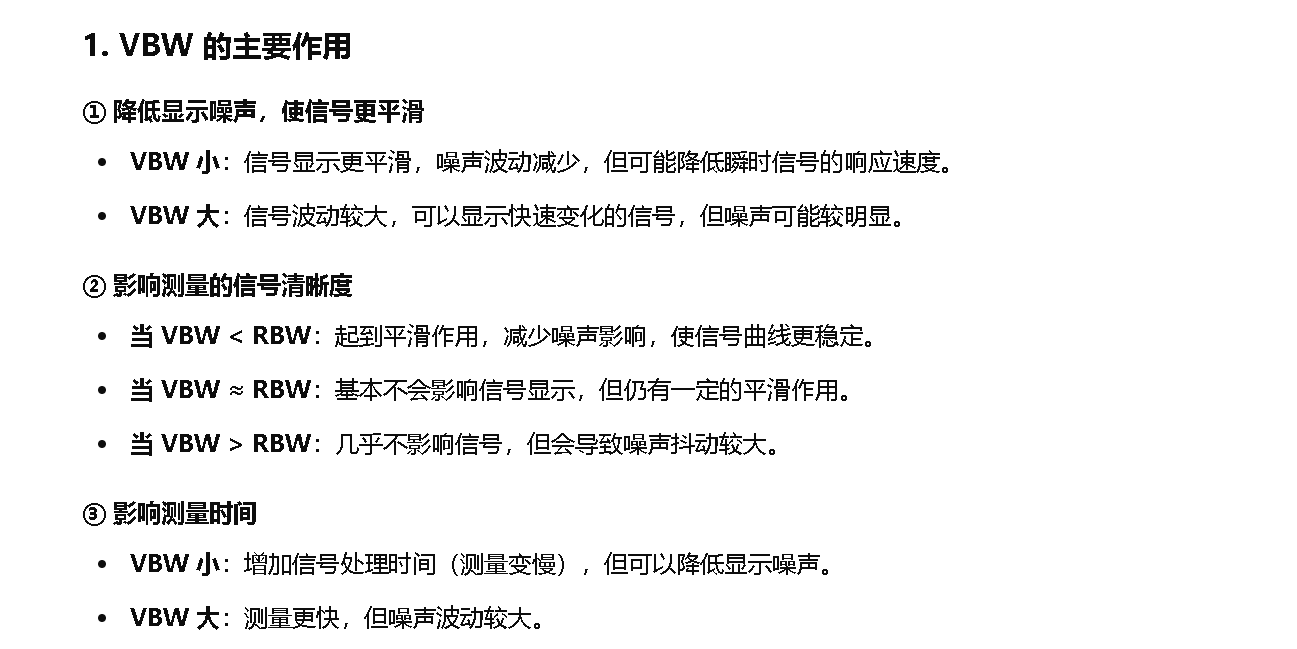

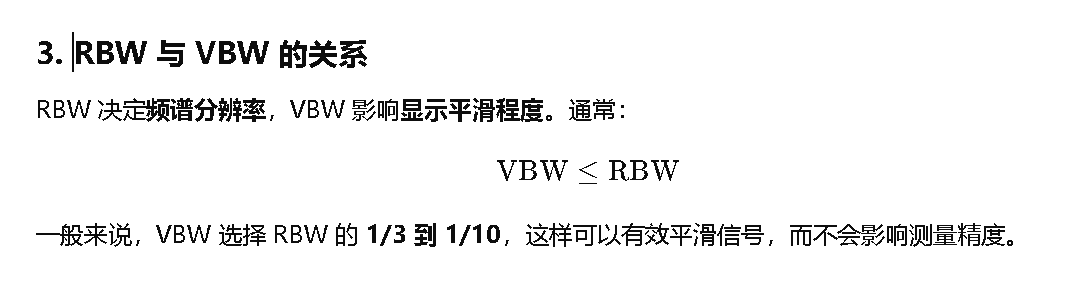

8.VBW（视频带宽，Video Bandwidth）的作用

VBW（Video Bandwidth，视频带宽） 主要用于平滑（滤波）频谱分析仪显示的信号曲线，减少测量中的噪声波动，使信号更易读。
