滤波电容的正负极线宽需要一致吗？

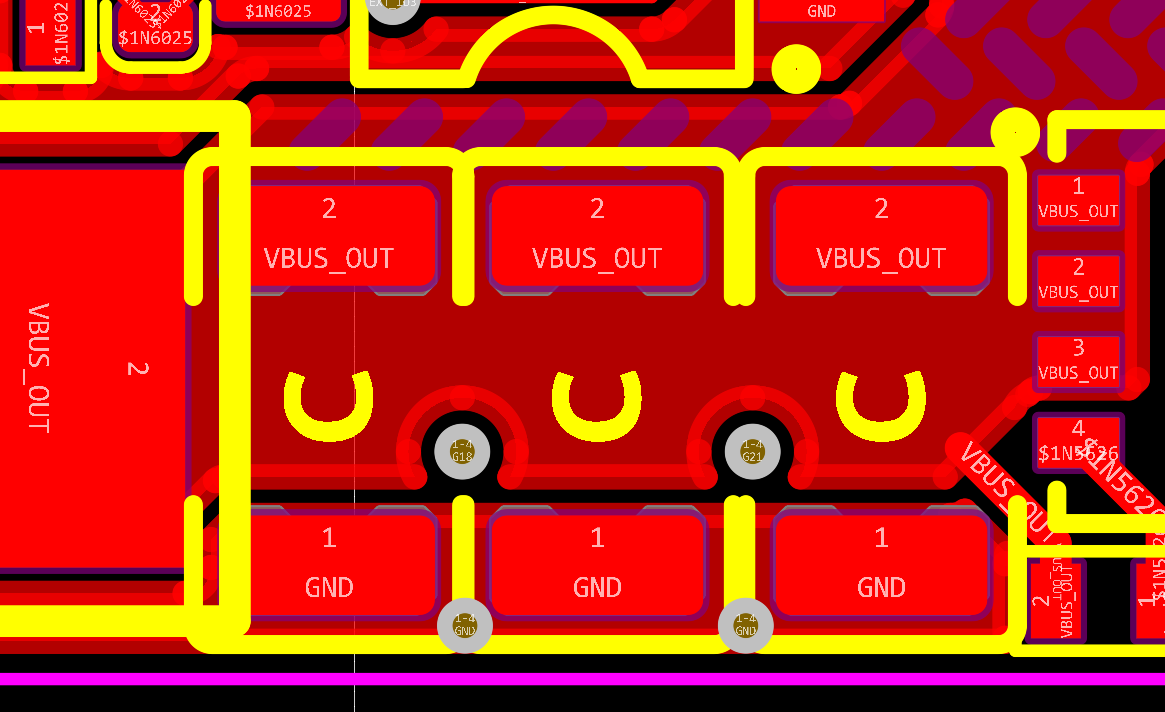

今天看到一个项目的滤波电容的正端采用铺铜处理增大过流能力，但是负极却仅仅打了两个地过孔，不仅产生疑问，这样做是否合理，滤波电容的正负极线宽需要一致吗？

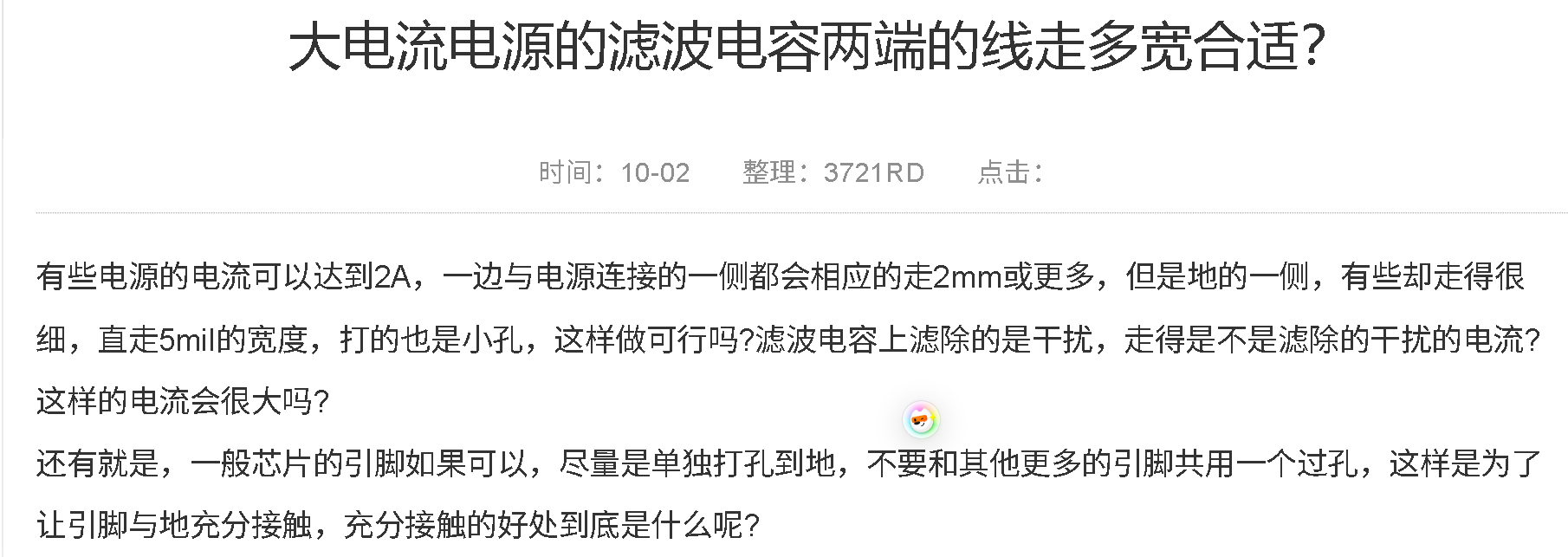

搜寻资料的时候看到这样一个类似的问题：

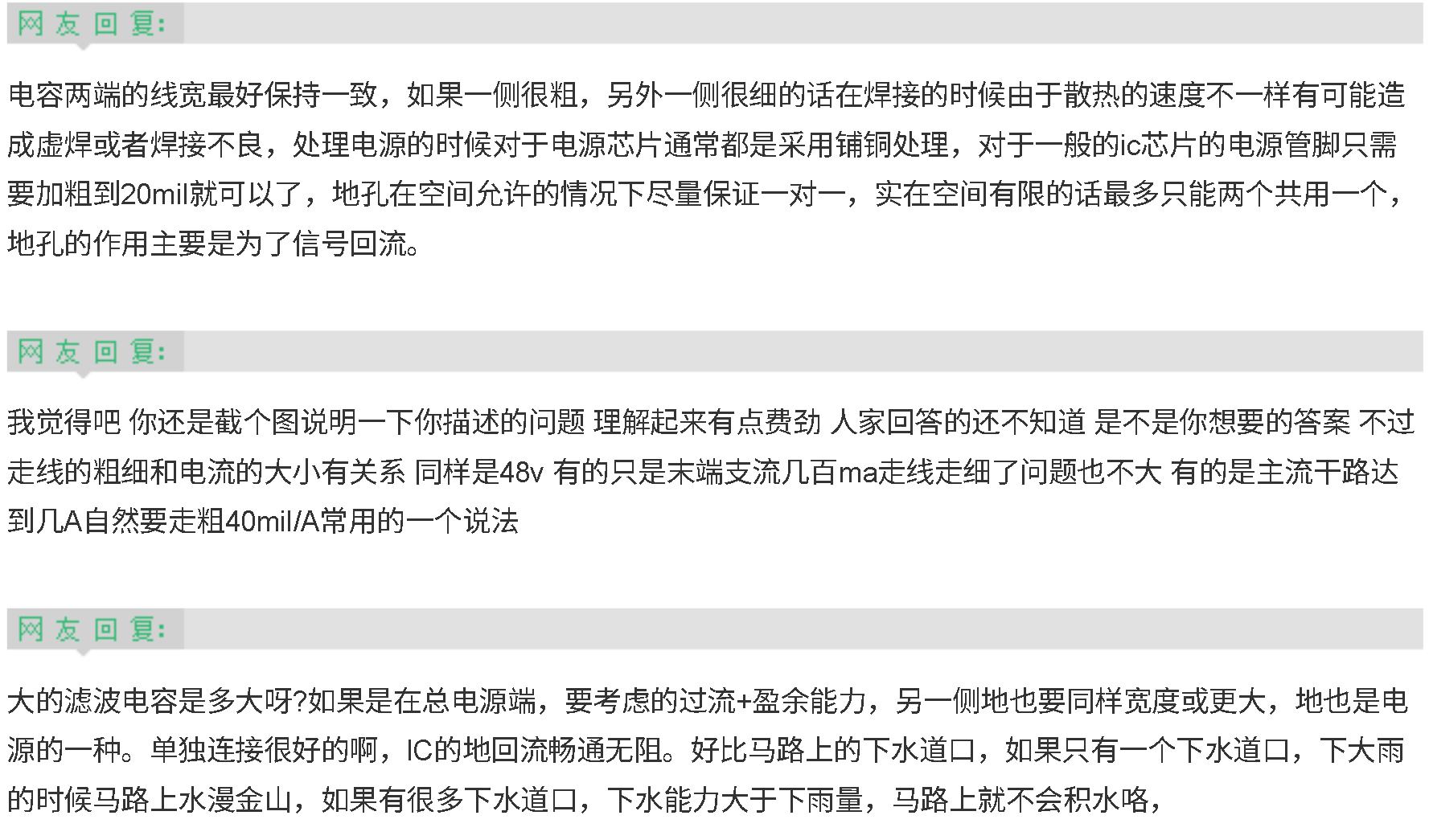

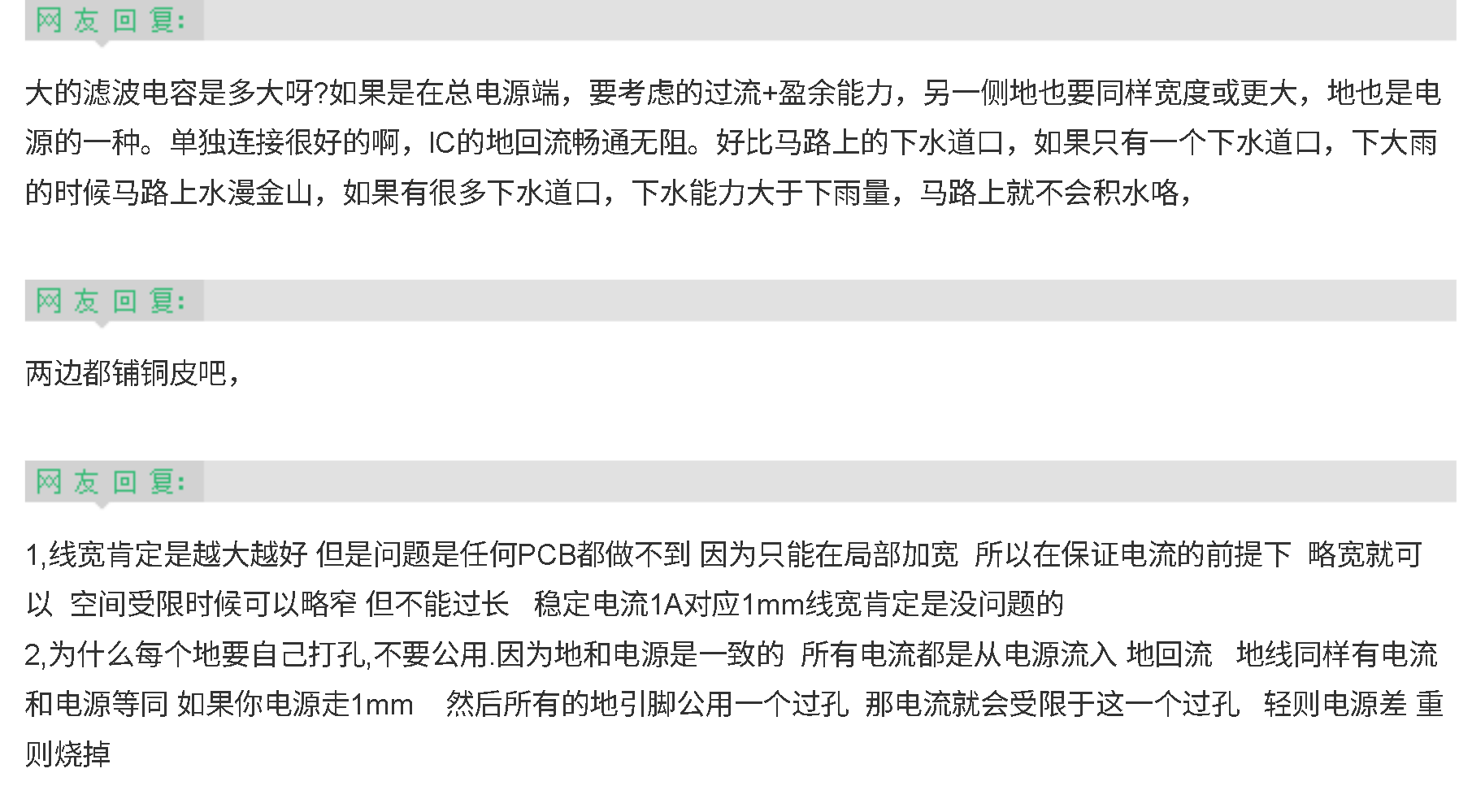

这些人说的看起来都有道理，但是却都是偏理性的描述，没有一个准确的计算或推导：

解决疑问：

0.直流不是不能流过电流吗，一些高频杂波的功率不是很大，为什么电容正极需要走比较粗的线？

虽然直流电流不能长期通过电容，但在电源滤波电路中，电容的作用不仅仅是滤除高频噪声，还涉及到瞬态电流供应，因此正极走线需要足够粗。

（1）滤波电容并联在电源上，瞬态电流很大：

电容在稳态时，不会持续导通直流电流，但在负载瞬态变化时（如MCU、射频模块、马达启动），电源瞬间供电不足，电容会释放电荷提供大电流。

瞬态电流的大小：MCU 或无线模块：可能高达 几百毫安~几安培（如WiFi瞬态电流可达800mA）。电机驱动电路：可能瞬间需要 几安到几十安 的电流。

（2）低阻抗回路降低压降，提高滤波效果：

滤波电容不仅要存储电荷，还要快速放电给负载。如果走线太细，等效电阻（R）和等效电感（L）增大，导致：滤波电容补充电流变慢，瞬态供电能力下降。电容放电时电压下降更大，影响供电质量。高频噪声滤除效果变差，增加EMI风险。

1.为什么电容的正负极需要走一样的线宽？

滤波电容的正负极走线需要尽量等宽，主要是为了：

降低等效阻抗差异，提高滤波效果。减少寄生电感，优化高频滤波能力。=提高瞬态电流响应能力，防止供电不稳。降低EMI/EMC问题，减少电磁干扰。保持电源信号完整性，减少纹波和抖动。

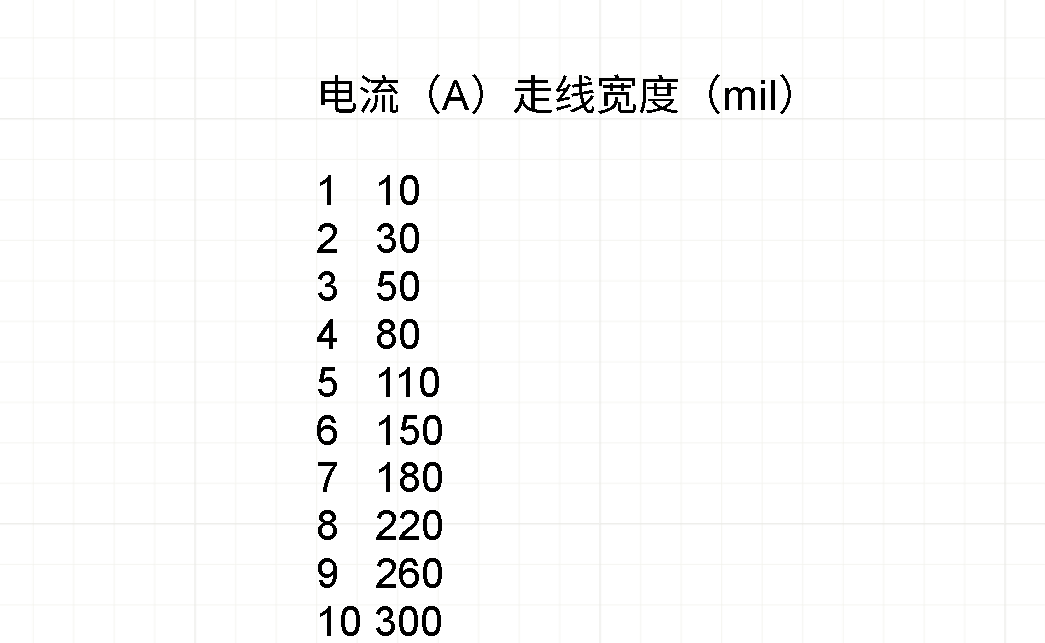

2.多大的电流对应多粗的走线？

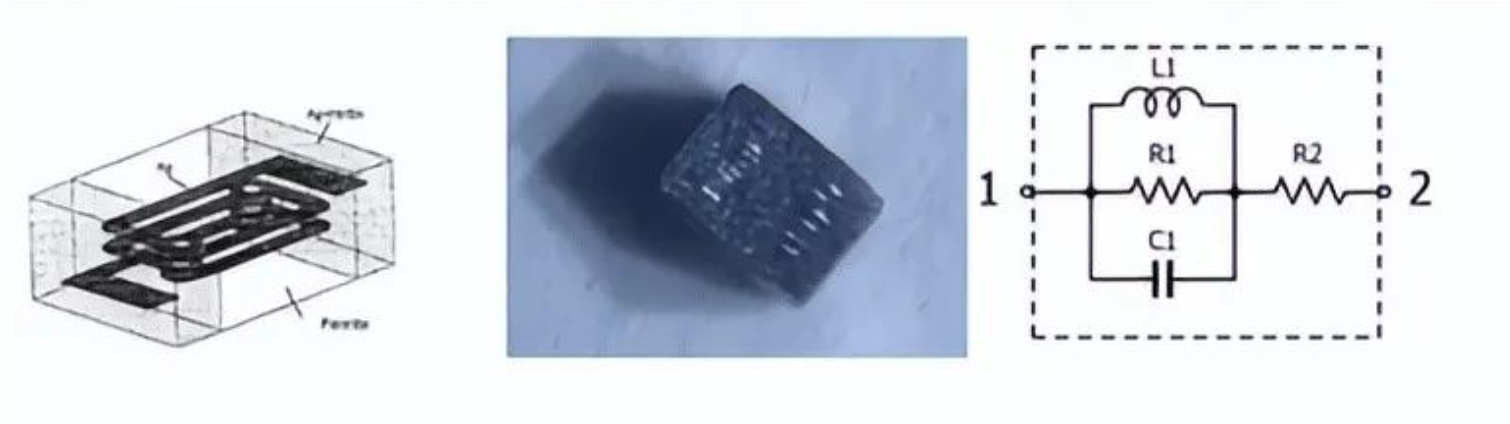

磁珠的等效模型：
