传导发射测试(CE)和传导骚扰抗扰度测试(CS)

传导发射测试(CE)：

测试分为冷机（上电即测试）测试和热机测试（机器全功率运转30分钟开始测试）

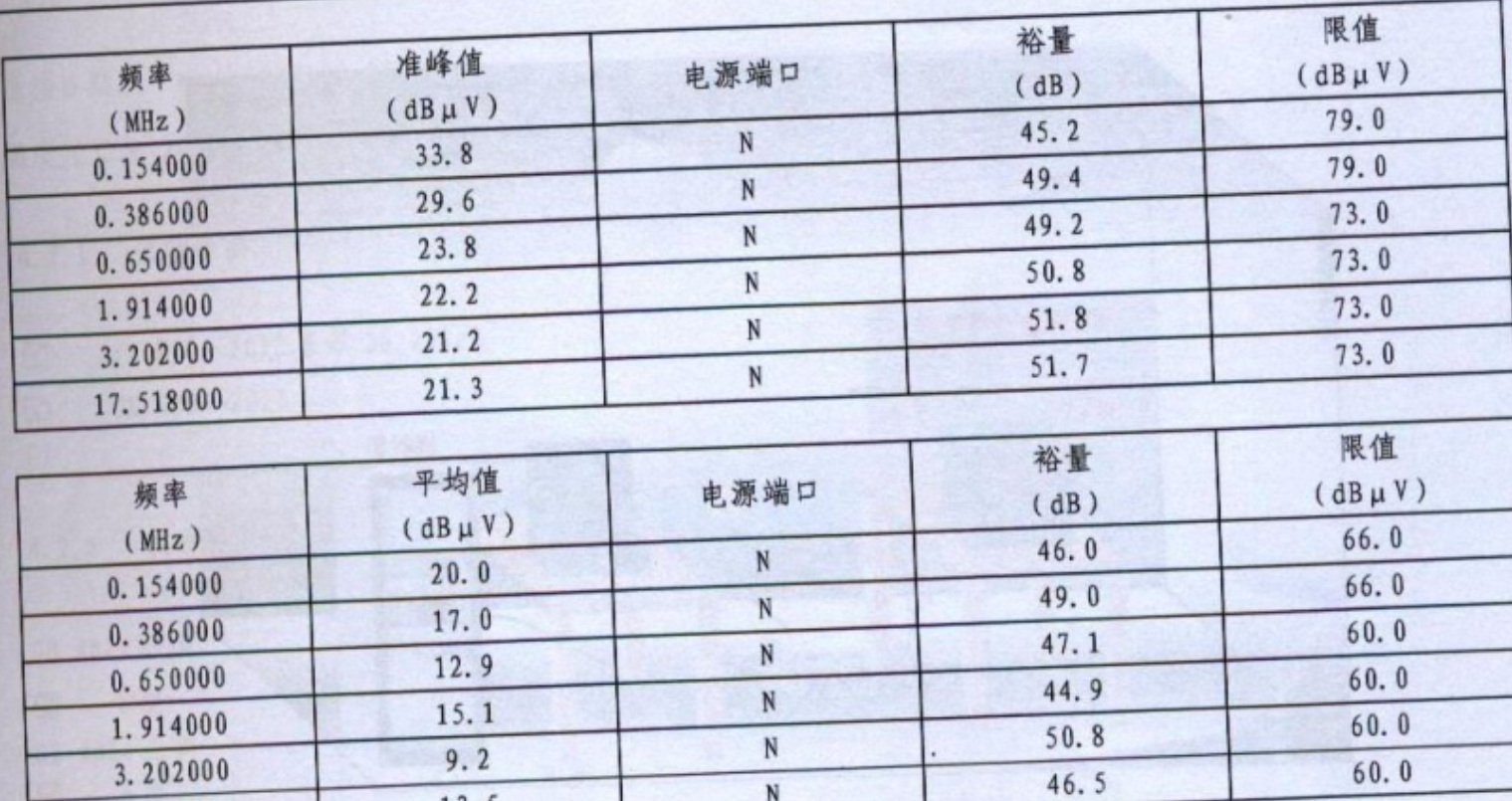

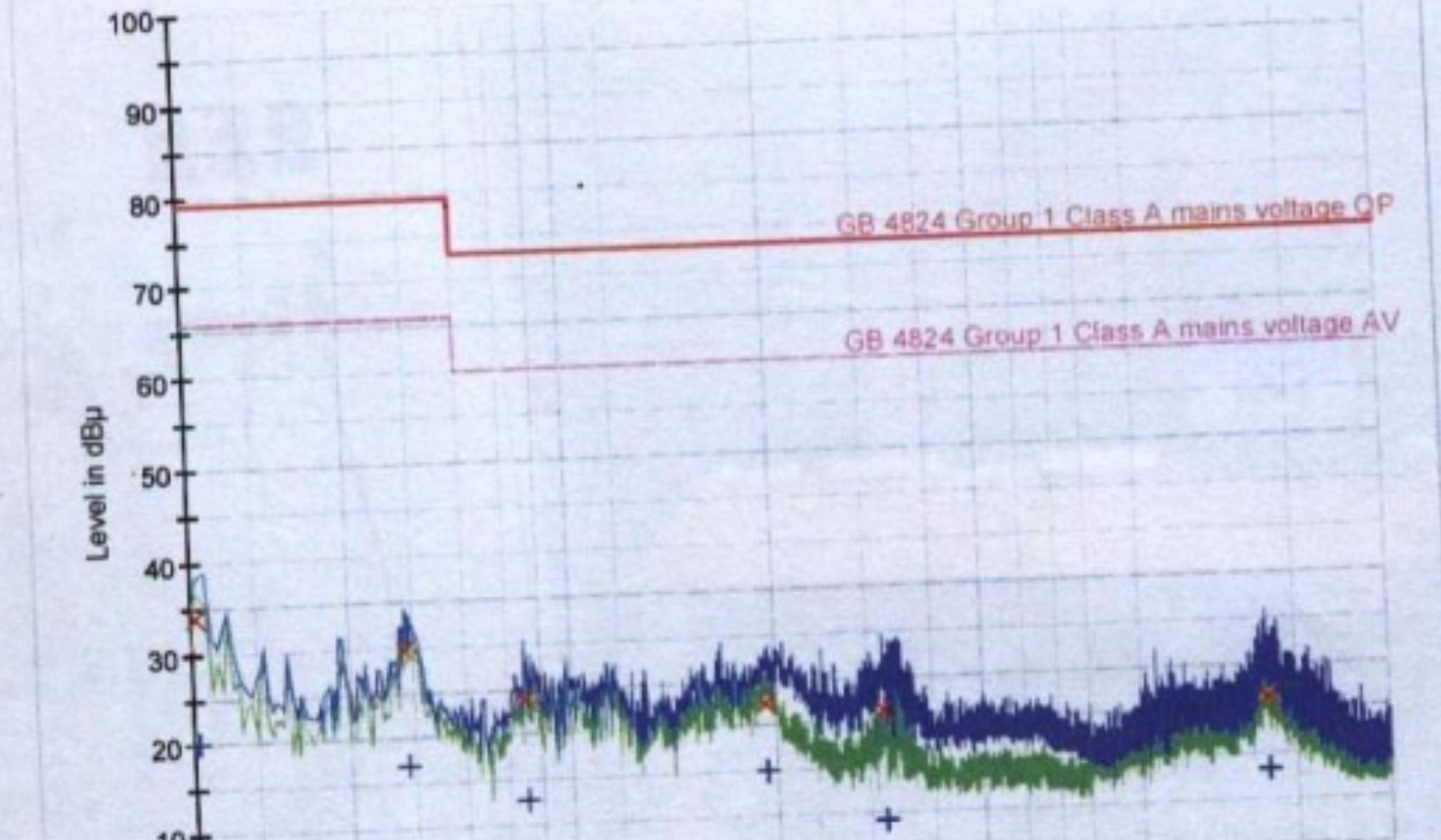

测试主要检测的是准峰值和平均值，QP是准峰值，AV是平均值检测：

主要看的参数是裕量，要求大于6dB:

测量接收机：

是EMI测试中最常用的基本测试仪器，仪器类型包括准峰值测量接收机、峰值测量接收机、平均值测量接收机和均方根值测量接收机。测量接收机的几个重要指标分别是：6dB处的带宽、充电时间常数、放电时间常数、临界阻尼指示器的机械时间常数、过载系数。

人工电源网络（AMN）或线性阻抗稳定网络（LISN）：

线性阻抗稳定网络LISN（Line Impedance Stabilization Network）也叫做人工电源网络AMN（Artificial MainsNetwork），LISN是一种耦合去耦电路，主要有以下作用：1.将EUT与电网隔离开来，为EUT提供纯净的交流或直流电源；2.通过耦合电容把EUT的骚扰信号耦合至测量接收机进行测量，使EUT的骚扰信号不会反馈到电源端；3.提供规定的阻抗（一般为50Ω）。

对于低频信号，LISN的电感表现为低阻抗，电容表现为高阻抗，所以信号经过LISN基本不衰减，电源可以经LISN输送到开关型变换器；而对于高频信号，LISN的电感表现为高阻抗，电容可以视为短路，所以LISN阻止了高频噪声在EUT和电网之间的传送。连接测量接收机时，仪器内部标准阻抗为50Ω，共模和差模干扰电流将从该50Ω阻抗上流过，此时，LISN起到了为共模和差模干扰电流在所需测量的频段提供了一个固定阻抗（50Ω）的作用，而50Ω电阻上的电压就是传导骚扰电压。

过载保护衰减器:

另外使用LISN测量传导干扰需特别注意过载问题，EUT因开关或瞬时断电会引起瞬态尖峰，其幅度远远超过接收机的电压测量范围，很容易损坏接收设备，由于测试接收机的价格不菲，因此需在接收设备前端加过载保护衰减器，并且最好在EUT通电、调试好之后再接上测试设备。

台式设备试验布置图如下：

​

EUT应放在距离地面80~90cm高的非导电桌上：

1. 超长的电缆要进行捆扎，折成30~40cm的线束，若由于特殊原因不能这么做，则应在报告详细说明电缆布置情况；
2. 不用的I/O信号电缆末端接终端电阻，进行终端匹配，不能悬空，这一点尤其重要；
3. EUT与LISN/AMN之间的间隔在地面上的投影距离应至少为80cm；
4. 所有的电缆与GND之间的间距在10cm以上；
5. 悬垂电缆末端距GND为40cm以上，以保证不会有过分的空间耦合。
6. 在屏蔽室内测量时，可用地面或者屏蔽室的任意一壁作为接地平面（GND）。

落地式设备试验布置图如下：

​

​

实物介绍：左侧为EMI接收机，接受EUT通过人工电源网络传导过来的骚扰信号。

人工电源网络一侧接AC电源，一侧接负载，起到了隔离负载和AC220V的作用。

传导骚扰抗扰度测试(CS)：
