D3 二维图表的绘制系列（三十一）热力地图（heatMap.js）

上一篇： 平行坐标系折线图

下一篇： 可缩放的封闭图

代码结构和初始化画布的Chart对象介绍，请先看 这里

本图完整的源码地址： 这里

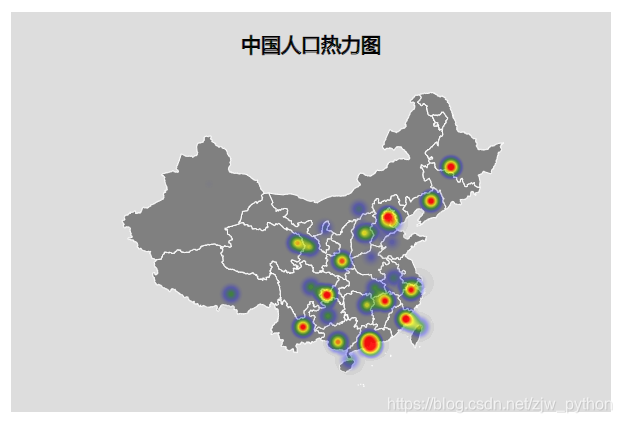

1 图表效果

2 数据

本文源码中提供了中国地图的GeoJson数据， 点击这里下载，如果想获取其他地区的数据，可参考这篇文章

3 关键代码

导入GeoJson格式的地图数据

d3.json('./china.json').then(function(data){

....

一些简单样式和标题的配置

const config = {

        margins: {
   top: 70, left: 80, bottom: 30, right: 80},
        textColor: 'black',
        title: '中国人口热力图'
    }

定义投影系统，包括中心点，比例以及偏移位置等

/* ----------------------------尺度转换------------------------  */
    const projection = d3.geoMercator()
                            .center([104, 38])
                            .scale(355)
                            .translate([chart.getBodyWidth()/2, chart.getBodyHeight()/2])

首先渲染地图轮廓，这个步骤和之前中国地图那篇文章的步骤相同

/* ----------------------------渲染地图轮廓------------------------  */
    chart.renderMap = function(){

        const path = d3.geoPath()<
