SEPIC变换器是一种常见的DC-DC变换器拓扑结构，能够实现电源转换中的升压和降压功能。为了对SEPIC变换器进行仿真和控制设计，本文基于MATLAB Simulink平台开发了一个SEPIC变换器的仿真模型，并分别实现了开环控制和闭环控制两种控制策略。

首先，我们需要了解SEPIC变换器的工作原理。SEPIC变换器采用了两个电感和两个电容的拓扑结构，能够实现输入电压的升压和降压。在输入电压高于输出电压时，SEPIC变换器工作在升压模式，反之则工作在降压模式。SEPIC变换器的工作原理比较复杂，涉及到电感滤波、电容滤波和开关管的控制等多个方面。

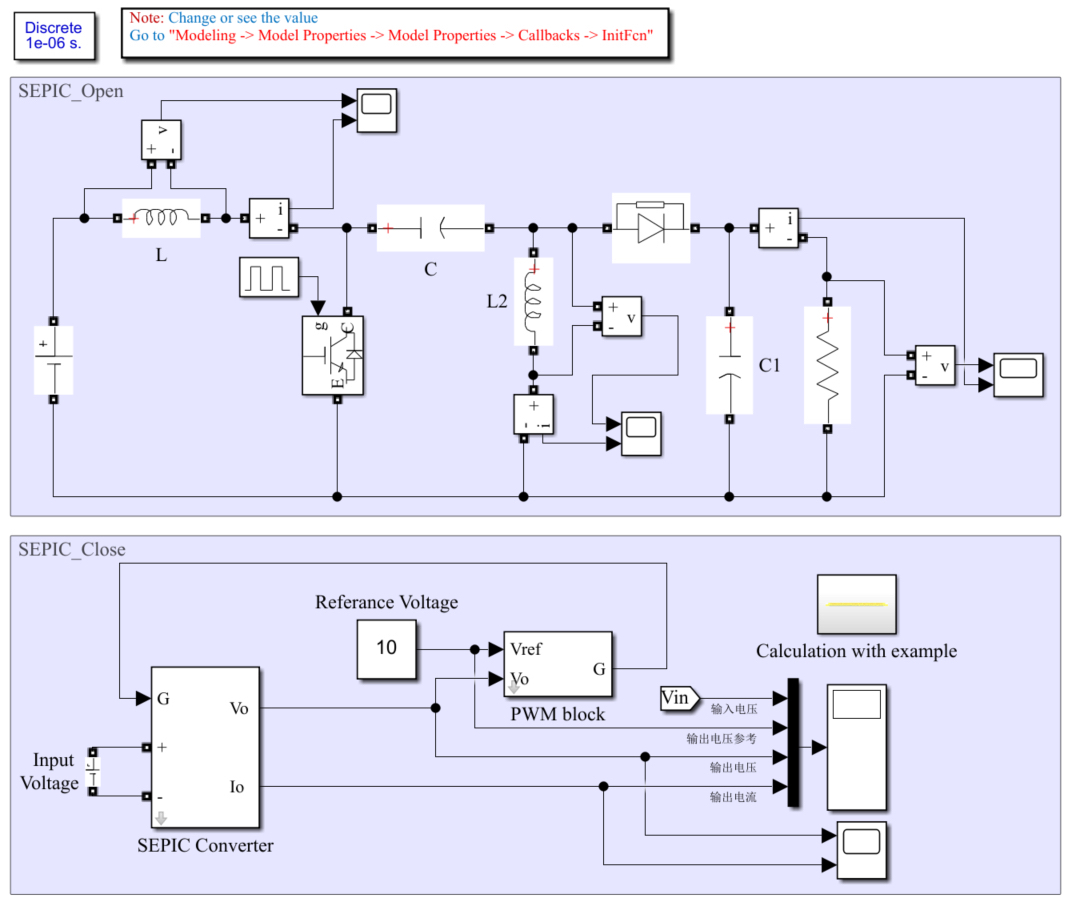

为了更好地理解SEPIC变换器的工作原理和性能，本文使用MATLAB Simulink平台建立了一个SEPIC变换器的仿真模型。使用MATLAB Simulink的SimPowerSystems模块，我们可以方便地建立电路拓扑结构，并进行参数设置和信号输入。通过改变输入电压、输出电压和负载等参数，我们可以模拟不同工作条件下SEPIC变换器的性能表现。

在仿真模型中，我们实现了SEPIC变换器的开环控制和闭环控制两种控制策略。开环控制是指直接根据输入电压和输出电压的关系来控制开关管的开关，从而实现电压的升压或降压。闭环控制则是引入反馈控制，通过对输出电压进行采样和比较，根据控制算法调整开关管的开关，以使输出电压稳定在设定值附近。

通过对开环控制和闭环控制两种控制策略进行仿真，我们可以比较它们在不同工况下的性能差异。开环控制简单直观，但对输入电压和负载变化不敏感，容易引起输出电压波动；闭环控制能够更好地稳定输出电压，但需要更复杂的控制算法和较好的反馈环路设计。

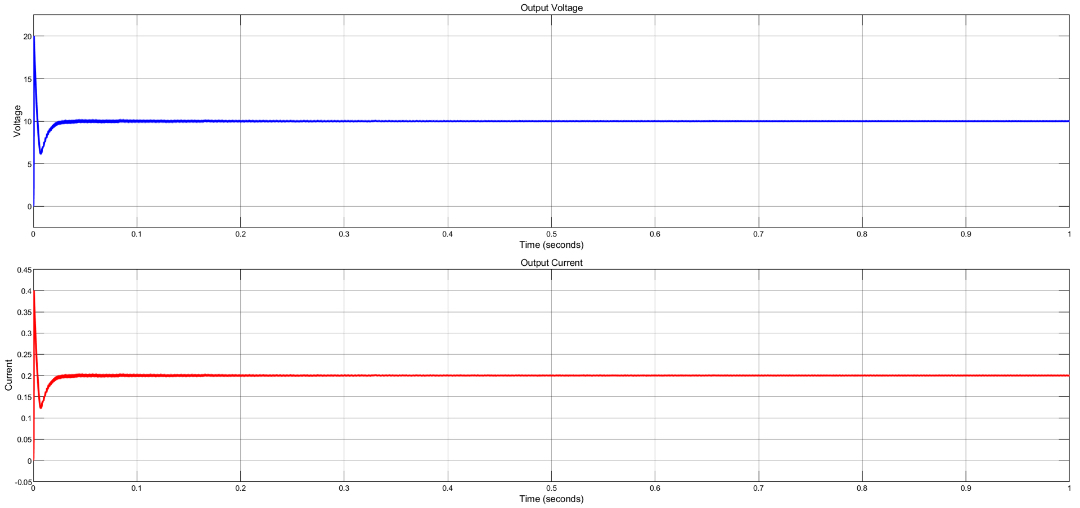

实验结果表明，当输入电压变化较大或负载变化较快时，闭环控制能够更好地保持输出电压的稳定性。而在输入电压和负载变化较小的情况下，开环控制与闭环控制的性能差异较小。因此，在实际应用中，可以根据具体需求选择合适的控制策略。

总之，本文基于MATLAB Simulink平台开发了一个SEPIC变换器的仿真模型，并比较分析了开环控制和闭环控制两种控制策略的性能差异。通过对仿真模型的建立和仿真结果的分析，可以为SEPIC变换器的设计和控制提供参考和指导。
