IC EDA on Windows using WSL

前言

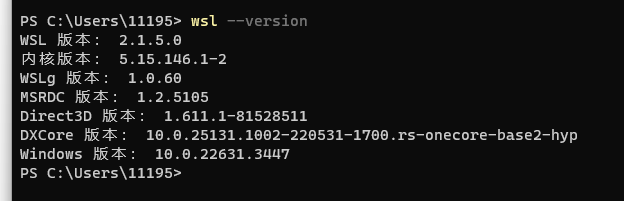

本文记录在wsl上使用ic eda遇到的一些问题，这是我的wsl版本信息:



基于ubuntu20.04 wsl，安装的synopsys eda大部分版本都是2018。

如果是ubuntu22.04会遇到一些棘手的问题。

痛点

最最最难受的一点，wsl每次电脑重启mac会变化，导致synopsys、matlab之类的license失效。





下面给出解决方法：

在Windows中的C:\Users\你的用户名 目录下创建一个.wslconfig文件，然后在文件中写入如下内容

[experimental]
autoMemoryReclaim=gradual
networkingMode=mirrored
dnsTunneling=true
firewall=true
autoProxy=true

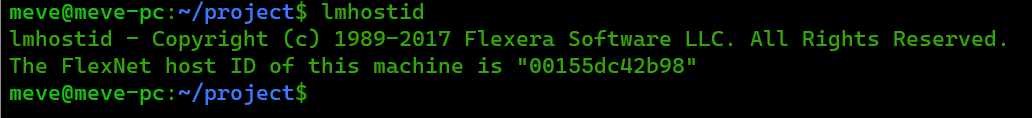

mirror模式下可以发现ifconfig的mac就是真实mac。

参考1

参考2

参考3

参考4

本来是为了解决wsl不走代理的问题，结果发现这样可以固定eda license mac。

开始

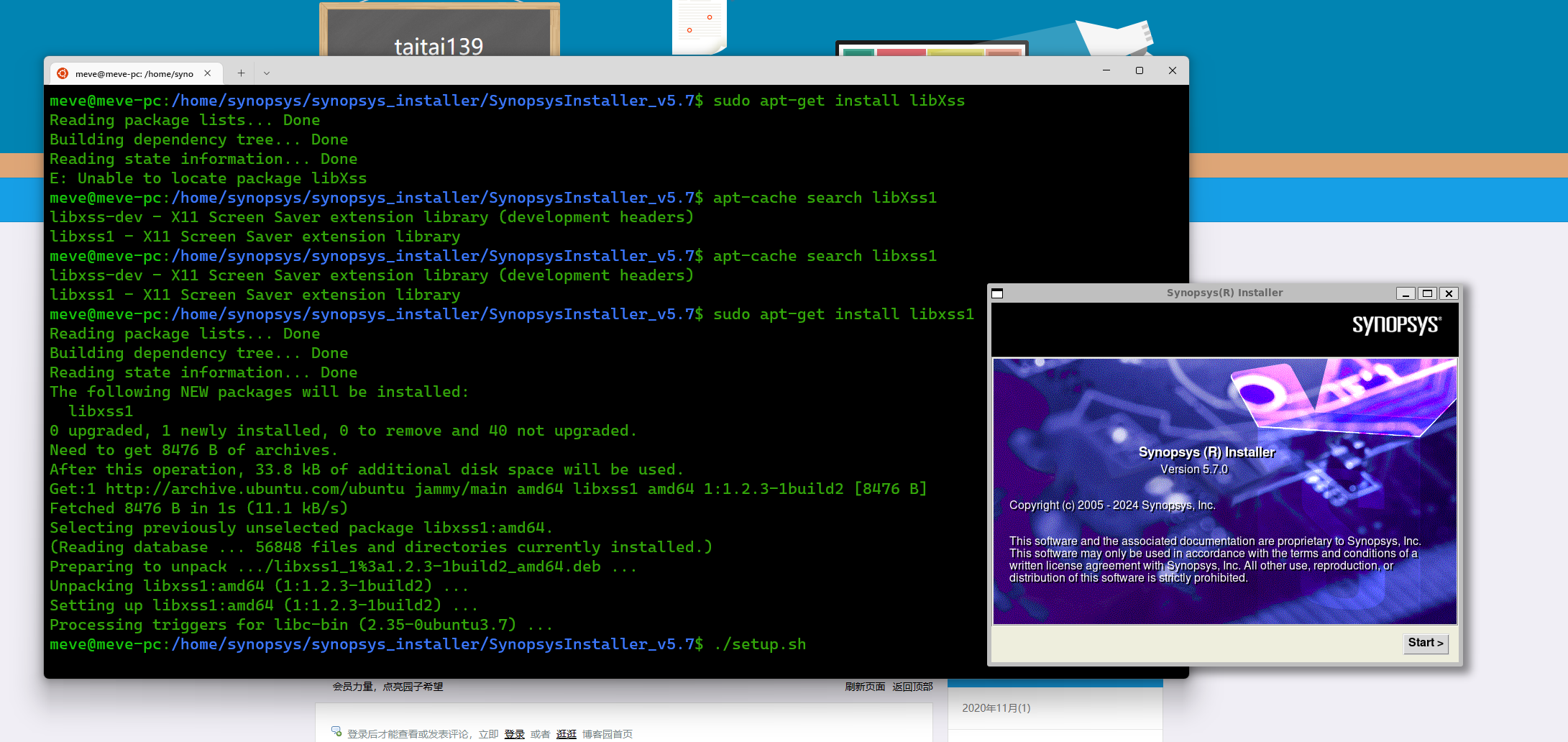

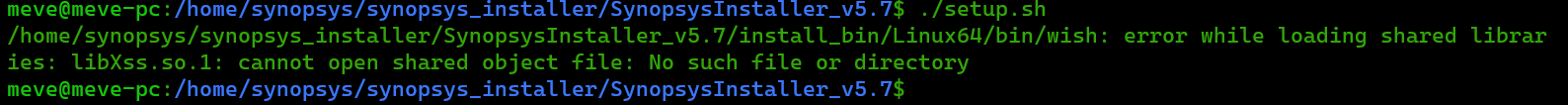

使用synopsys installer，setup.sh，缺少libXss.so.1，如图:



参考此文章，安装libXss1:

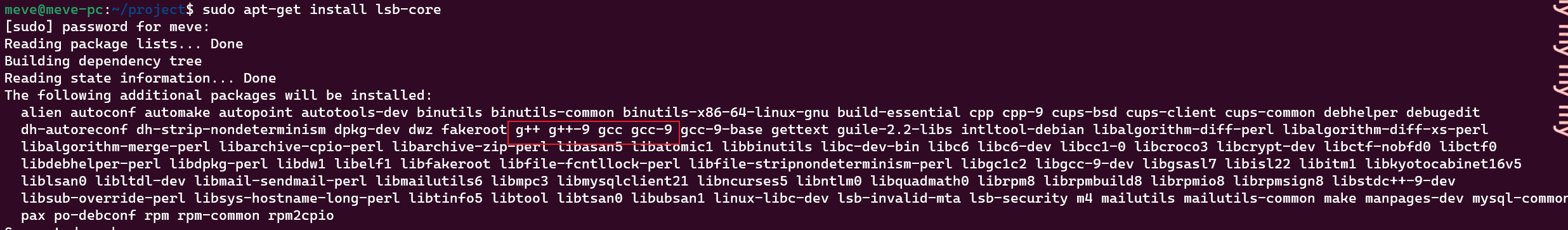

lmgrd提示no such file，sudo apt-get install lsb-core即可解决

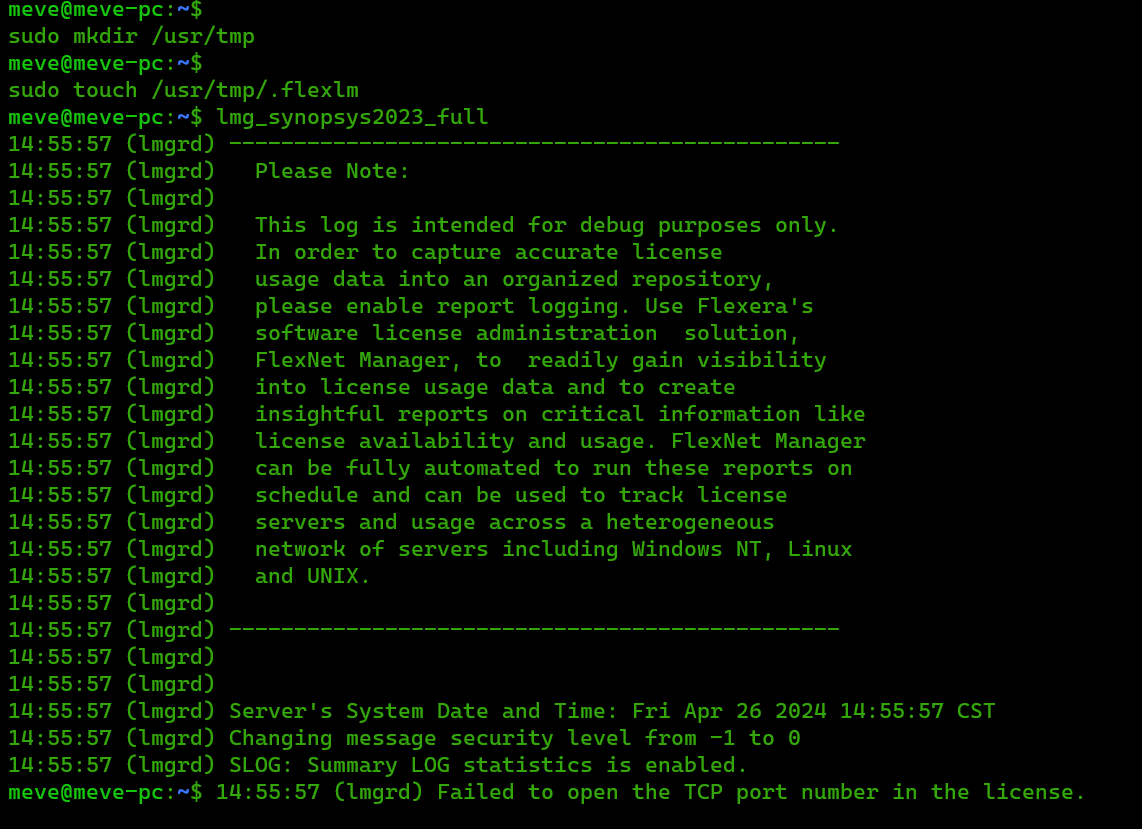

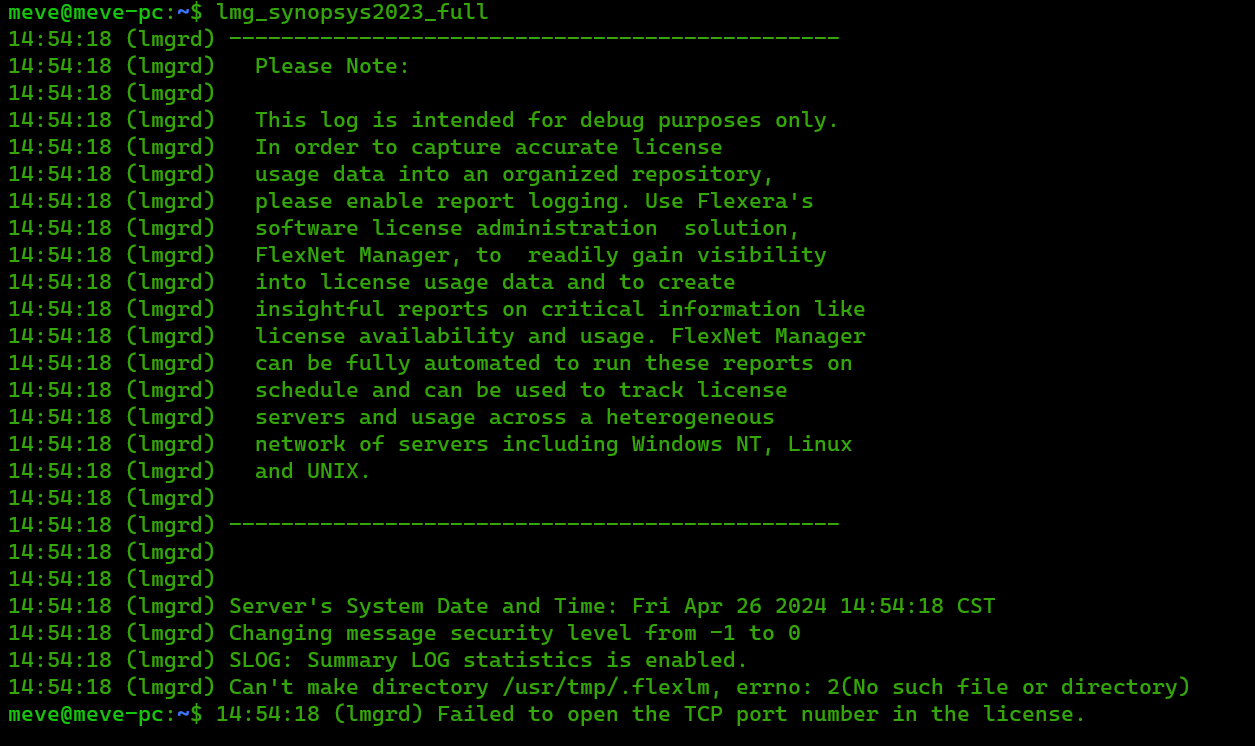

无法创建.flexlm问题:



解决:

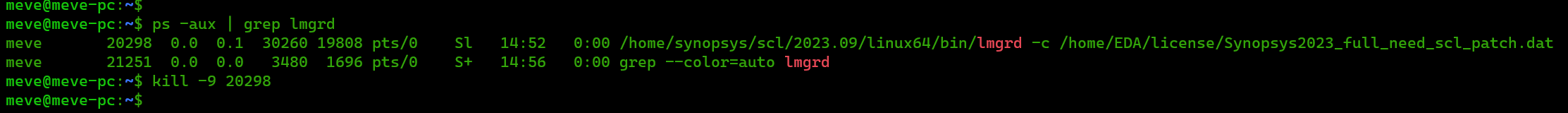

再次lmgrd激活提示端口占用，lmgrd failed to open the tcp port，ps找出进程编号kill掉，再等一段时间就可以再次激活license：

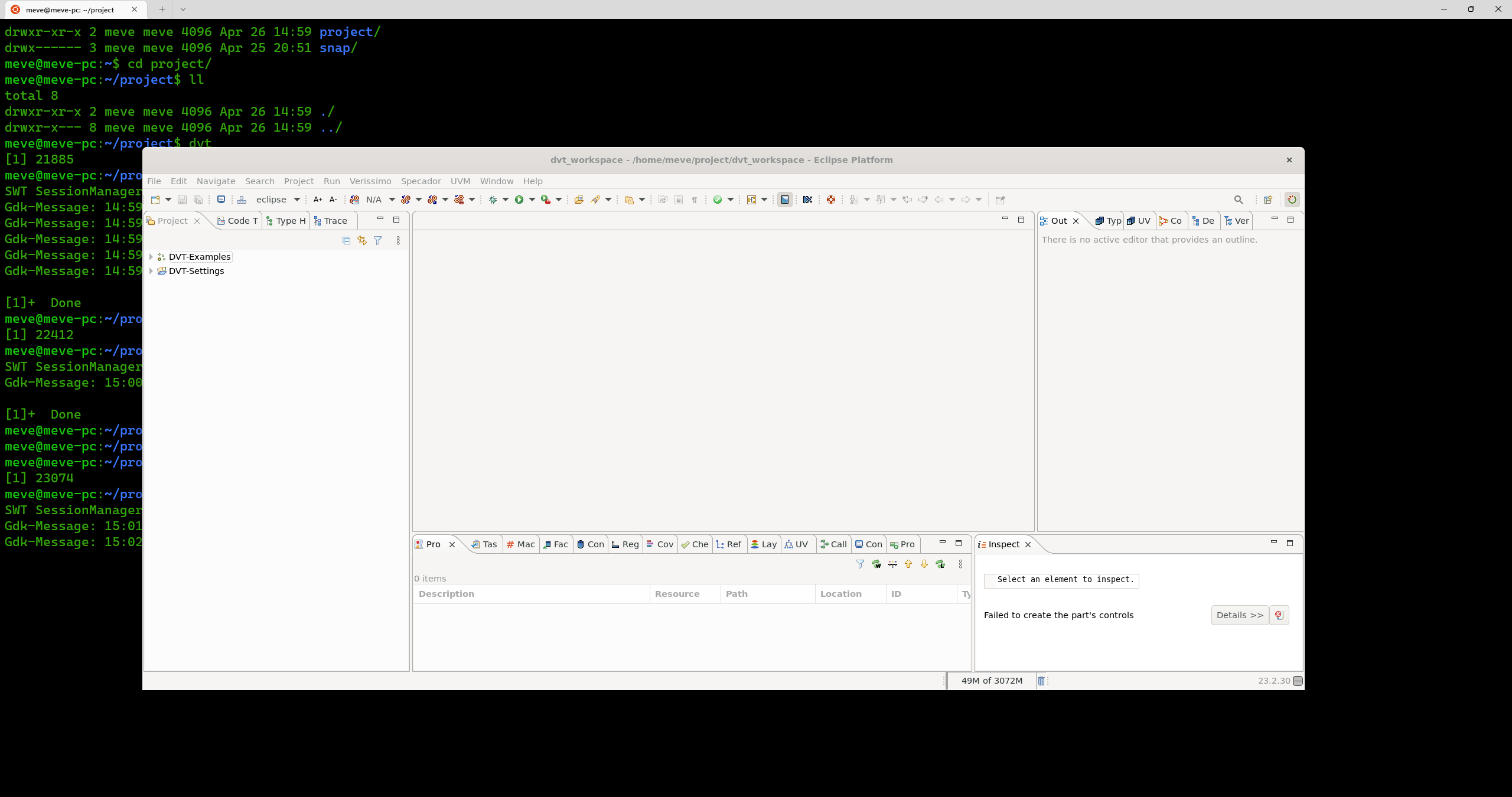

dvt正常:

euclide权限问题，提示不能写权限运行，或run with ‘private_install’，这是目录权限问题导致:

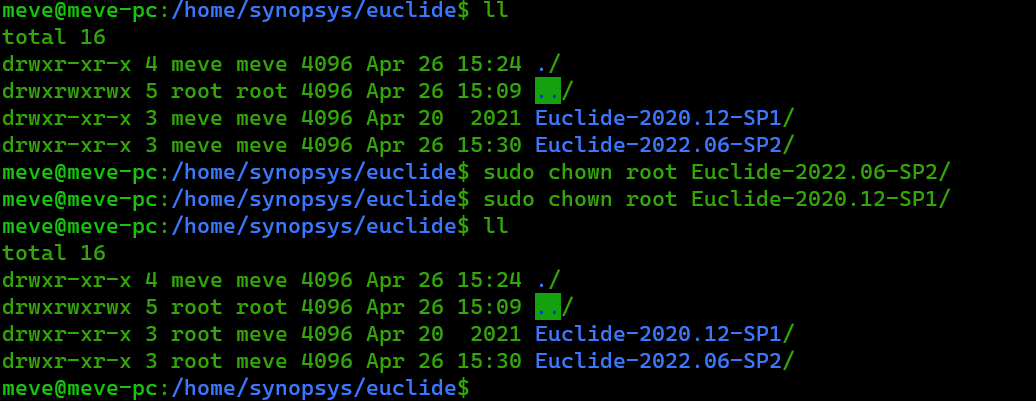

改下目录权限即可，用户组改为root，sudo chown root xxxx，如图:

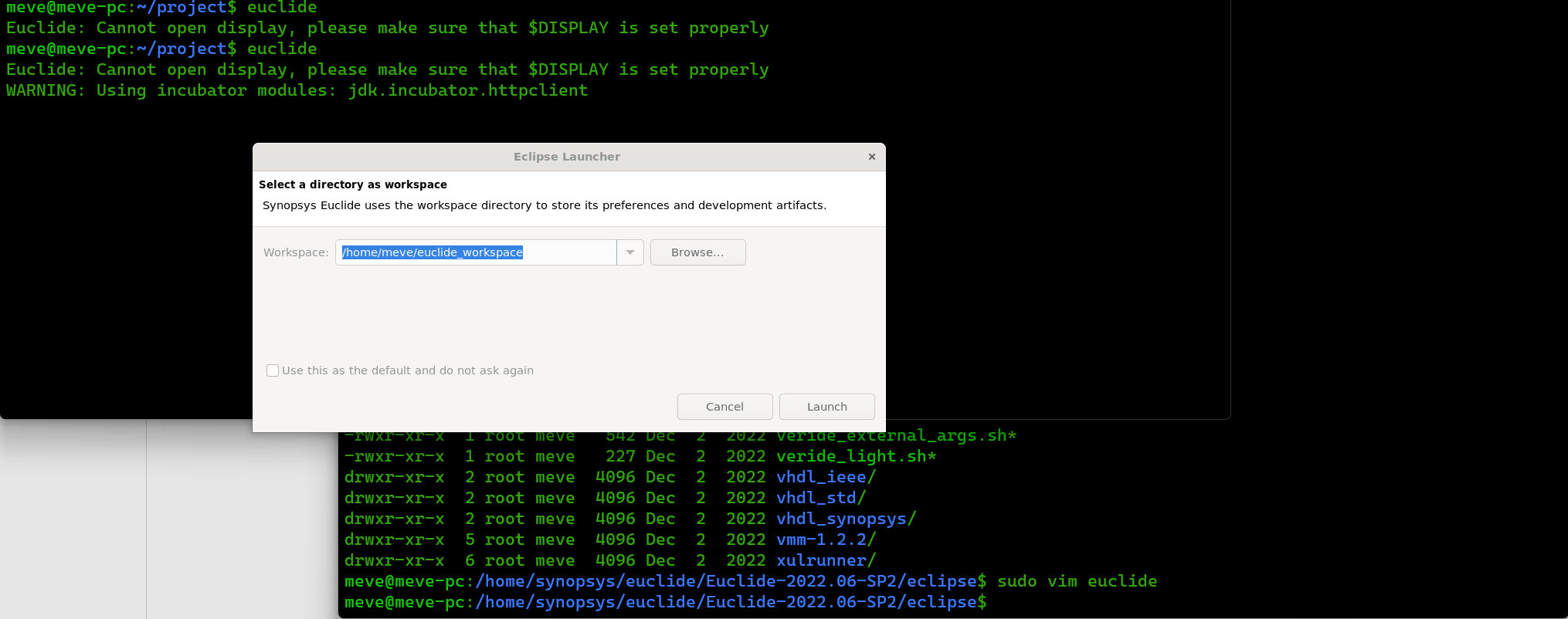

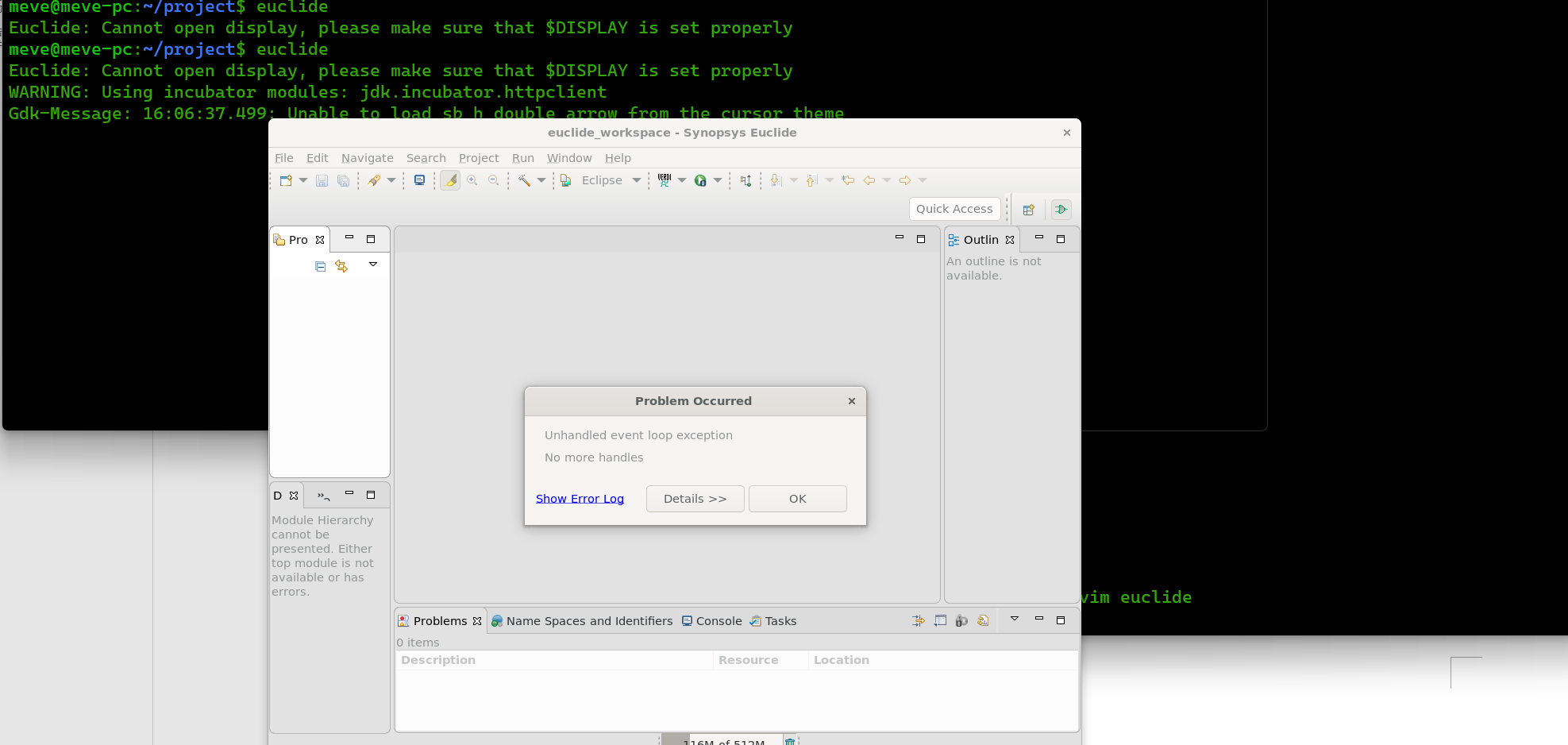

euclide cannot open display问题



进入euclide的eclipse文件夹，sudo vim euclide



如图注释掉



可以运行:



新的问题，暂时无法解决

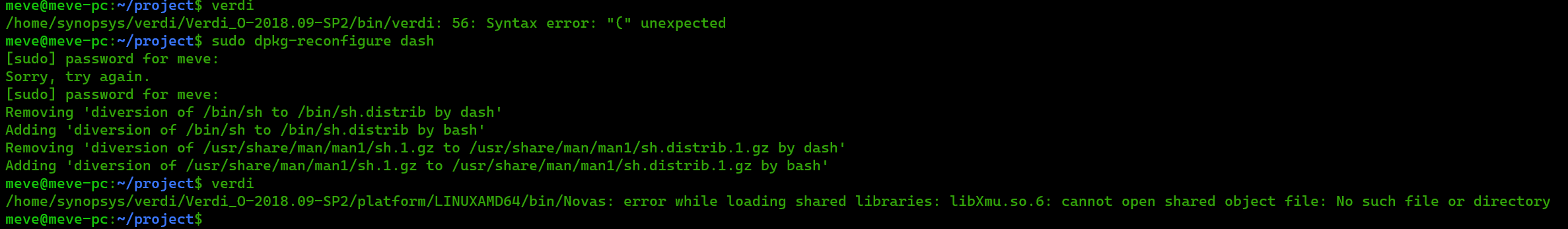

verdi提示syntax error



sudo dpkg-reconfigure dash，选择no，遇到新的问题

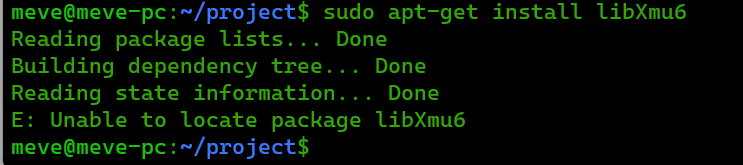

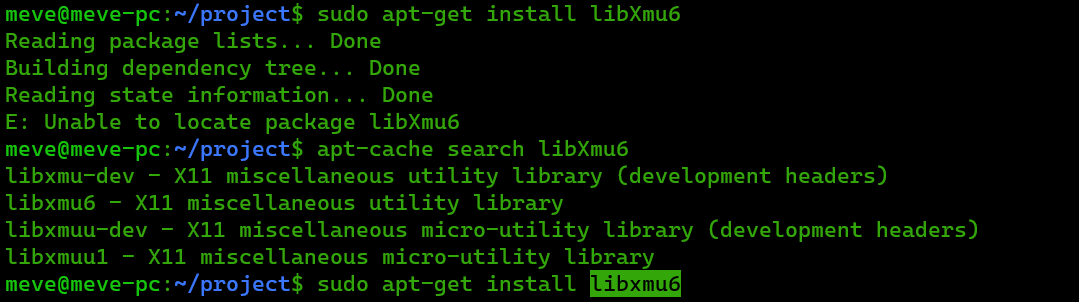

尝试安装libXmu6找不到



search一下，发现了吗，so库是libXmu6，需要安装的是libxmu6 …



新的依赖

sudo add-apt-repository ppa:linuxuprising/libpng12
sudo apt update
sudo apt install libpng12-0

nlint，如图安装依赖

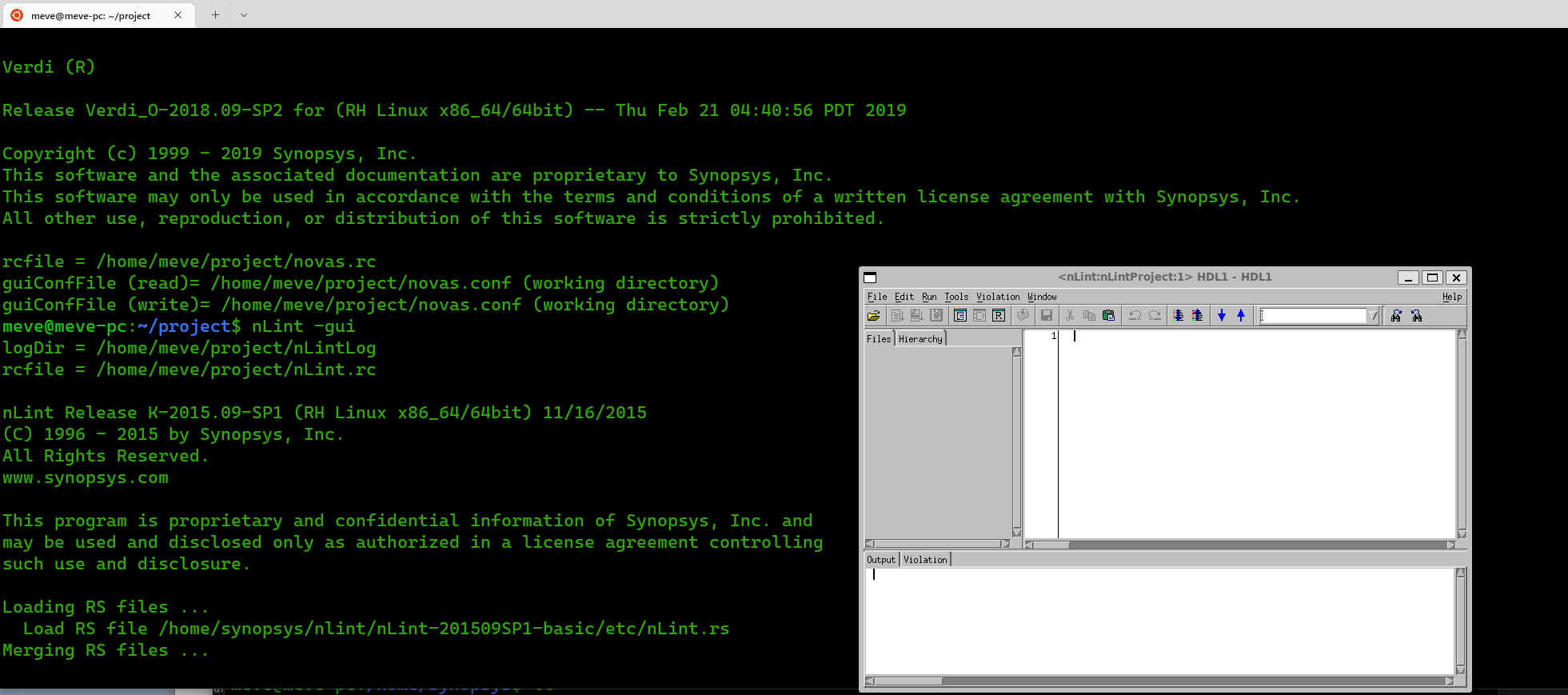

nlint -gui，如图安装依赖



成功

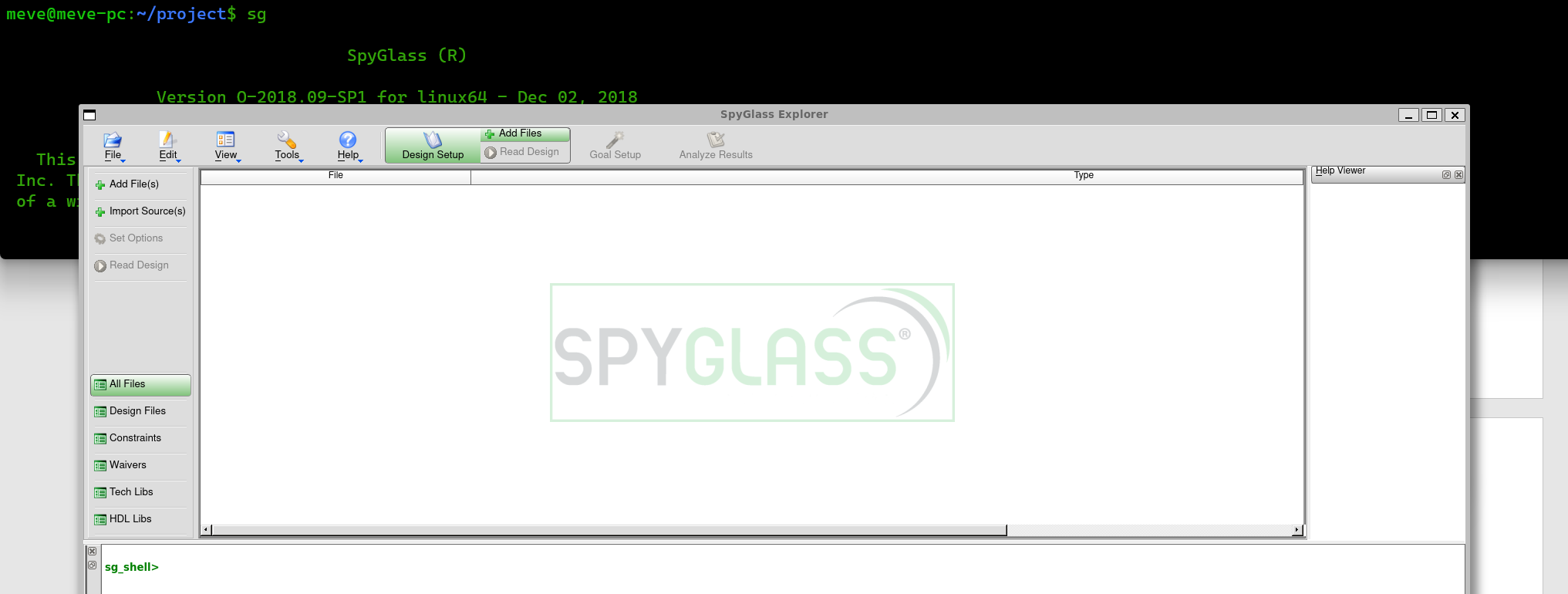

spyglass正常

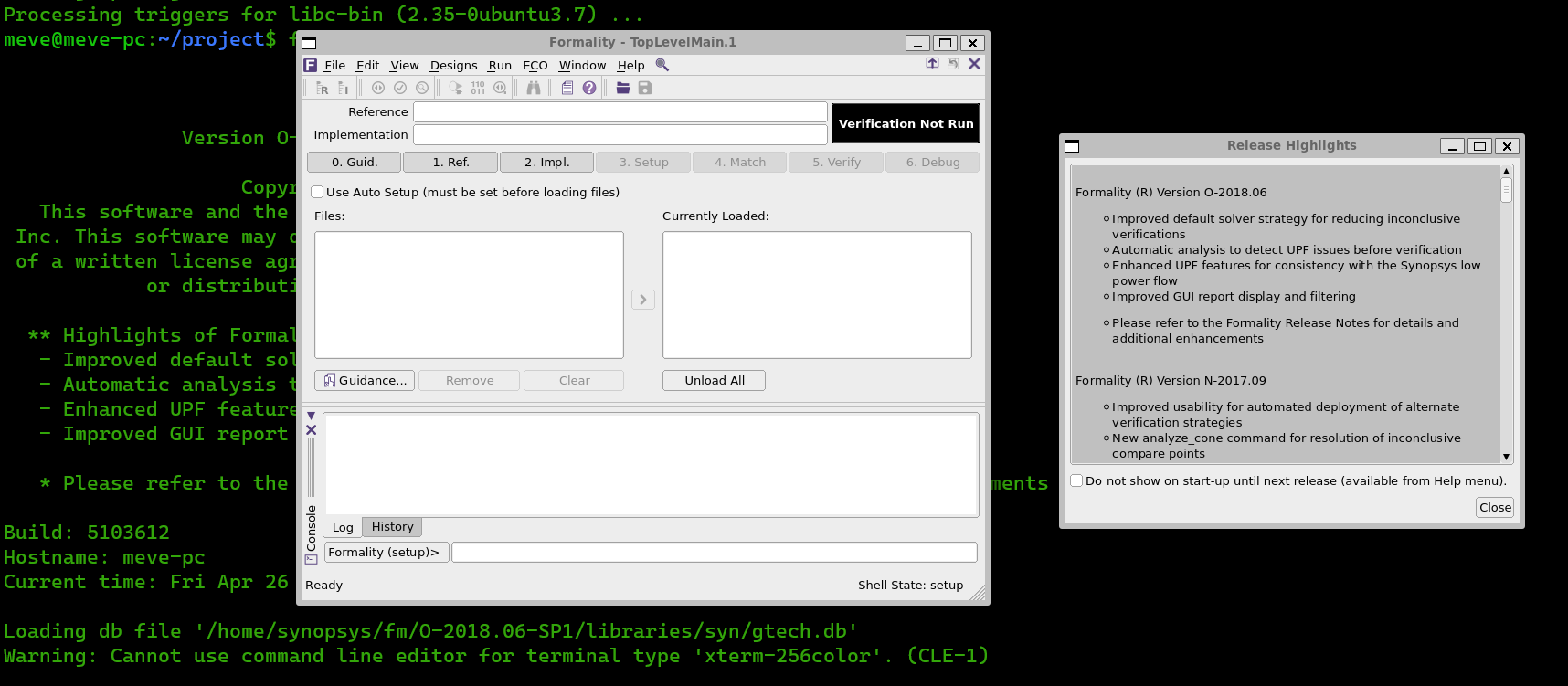

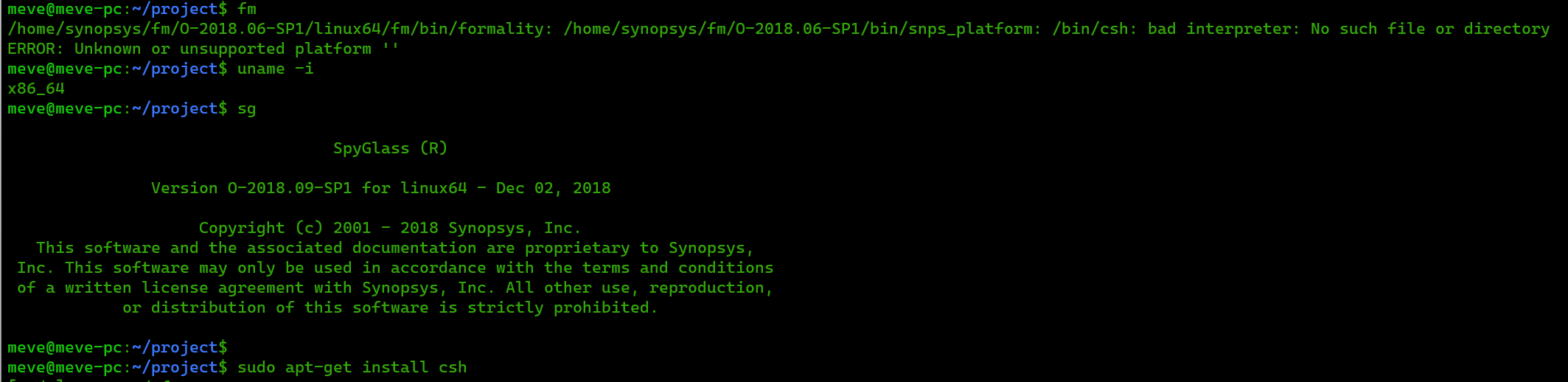

formality，安装csh

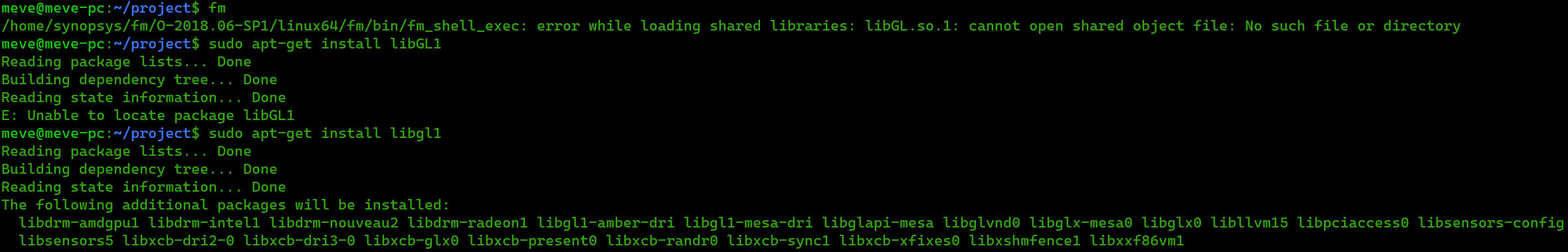

新的问题，如图安装依赖libgl1



成功

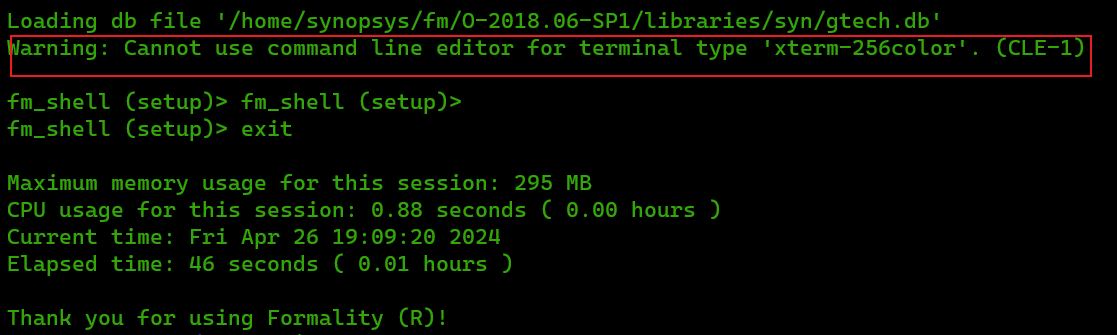

一个警告

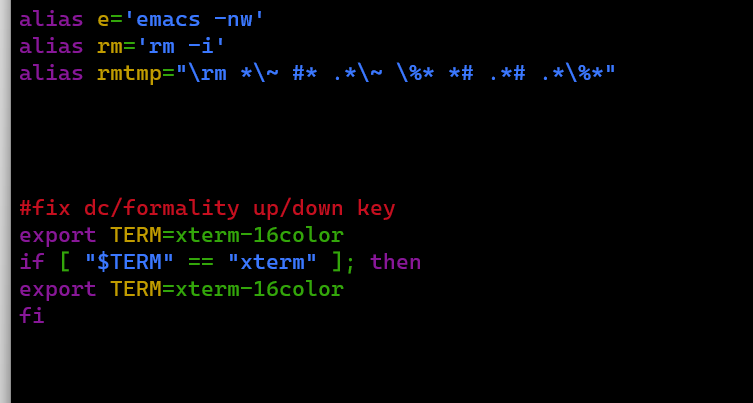

在~/.bashrc中添加，这个还能解决formality、dc交互shell中的上下键乱码

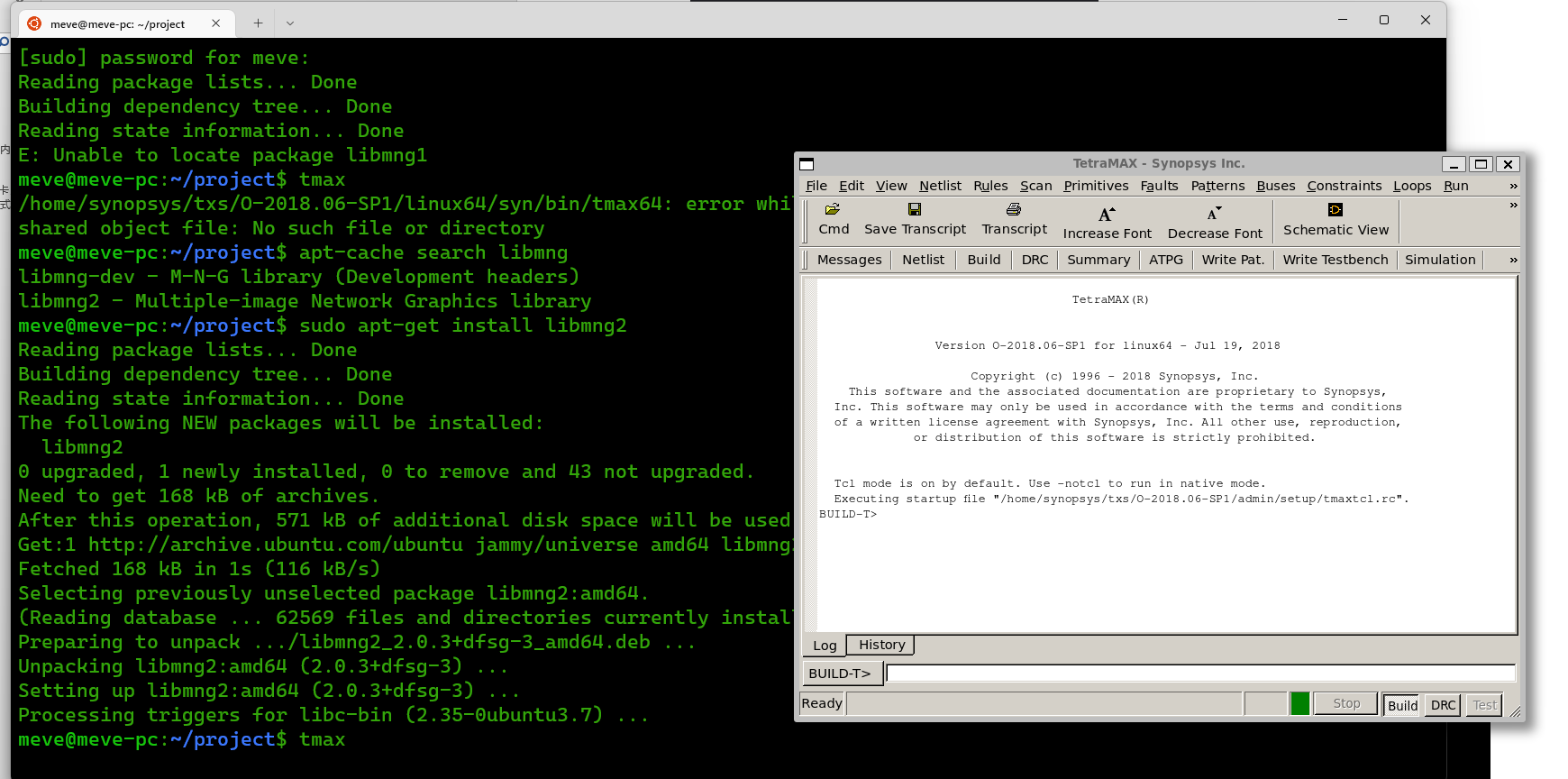

tmax tetramax

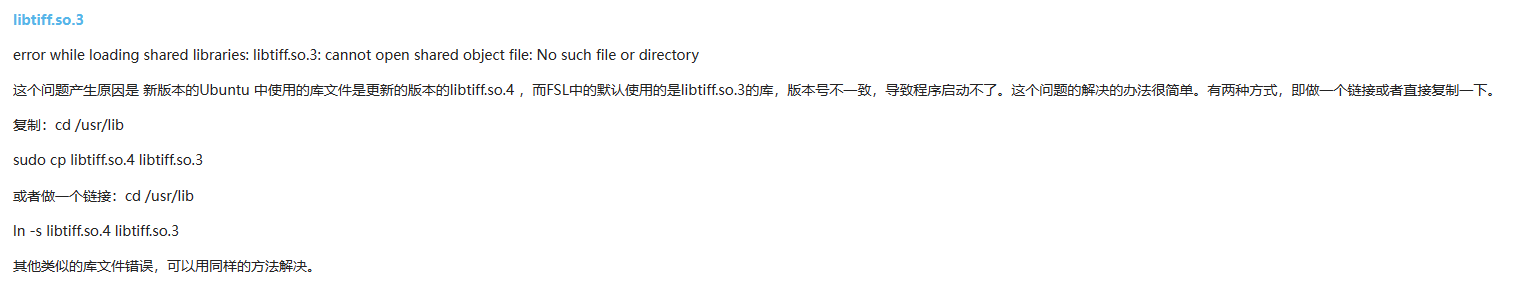

解决方法





建立链接



安装libmng2



建立链接



成功

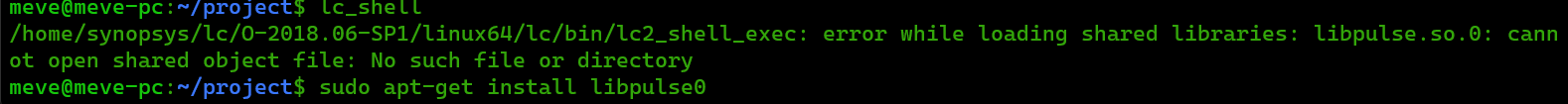

lc_shell lib compiler，安装libpulse0

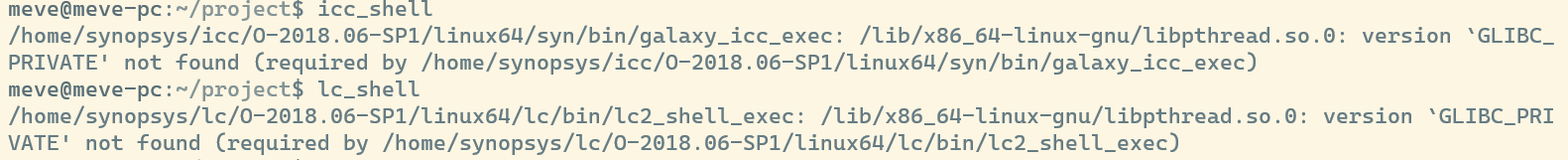

icc_shell ic compiler，遇到glibc问题



网上的解决方法，我没有尝试，遇到这个问题后我从ubuntu22.04退回到20.04，没有问题

tessent -shell

sudo apt install libgtk2.0-0
sudo apt install libpangoxft-1.0-0

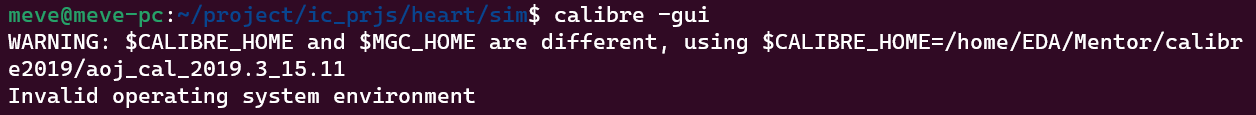

calibre -gui，invalid operating system



/etc/redhat-release存有以下系统版本内容就不会再报



新建文件填入上面的内容，并设置权限

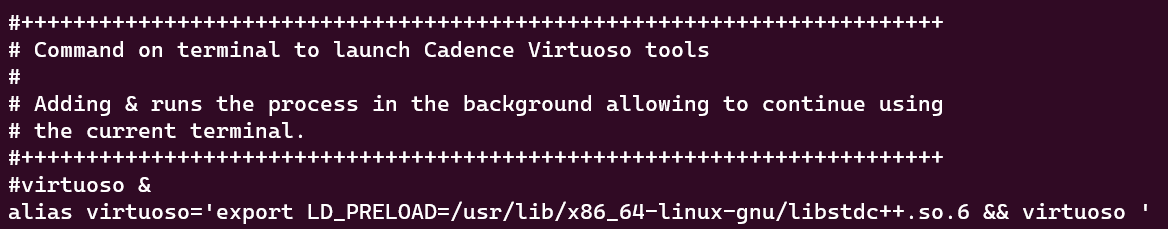

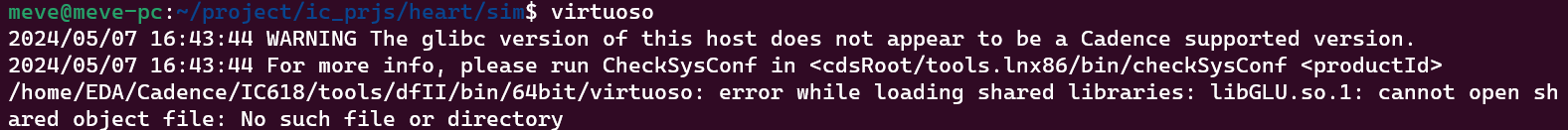

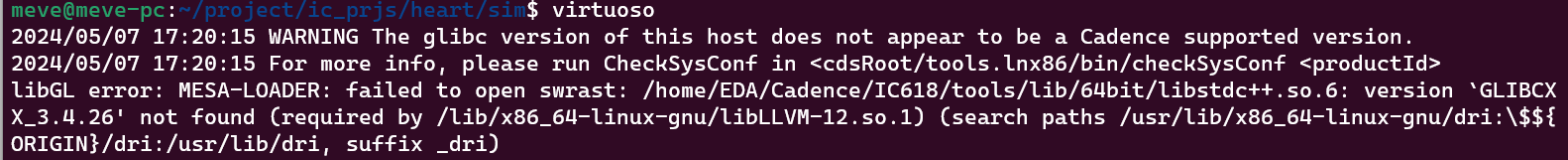

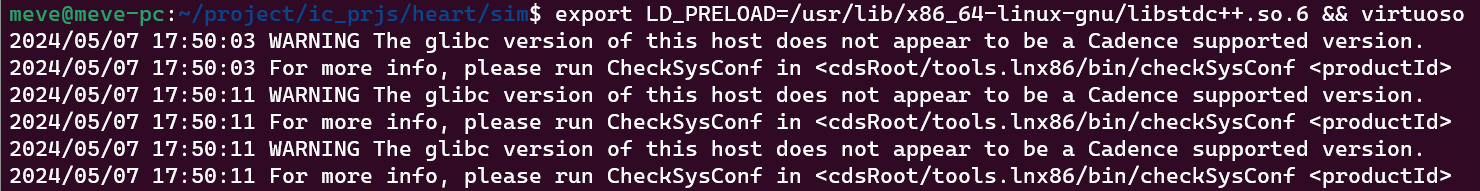

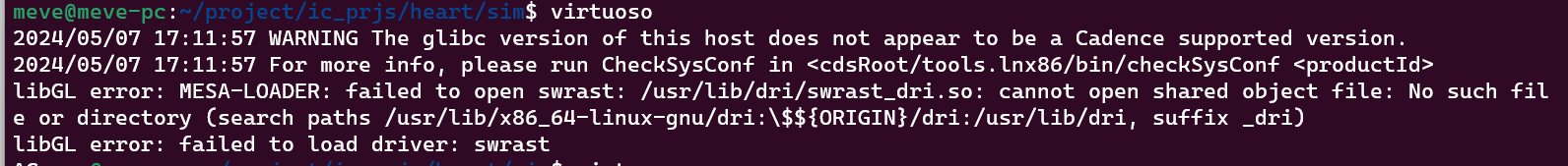

Virtuoso，过程比较乱，没有整理

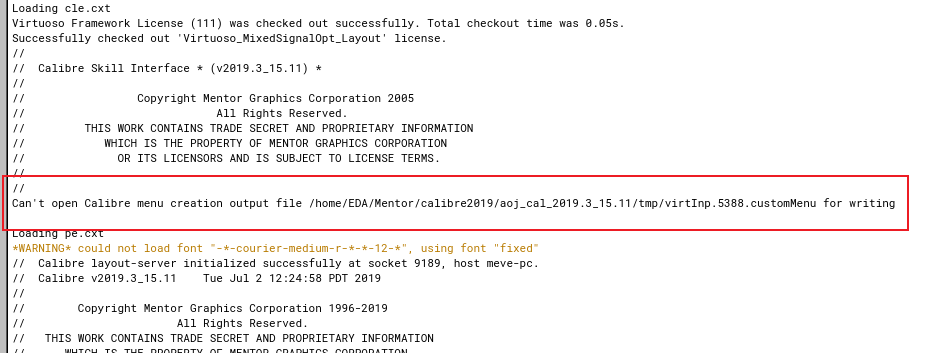

集成calibre，需要~/.cdsinit

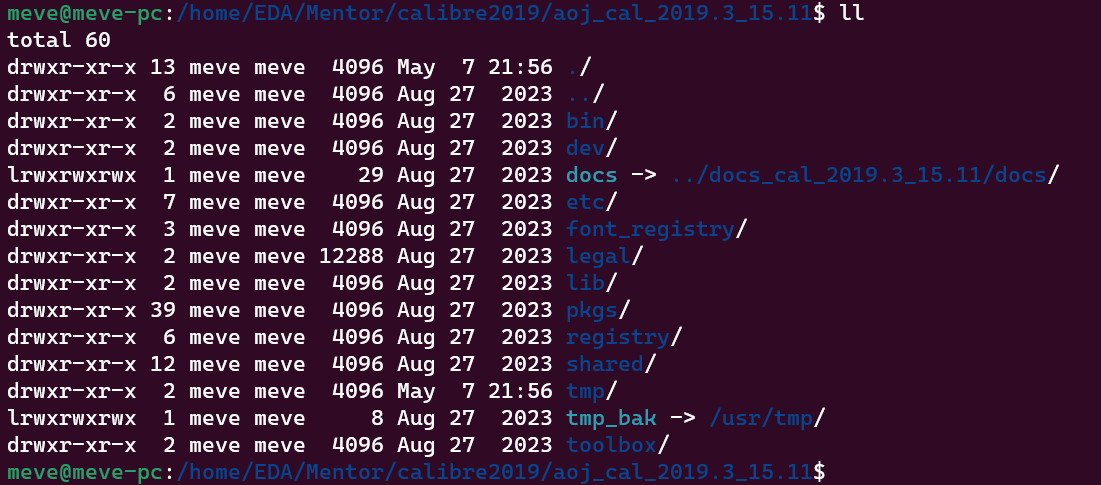

新建tmp文件夹

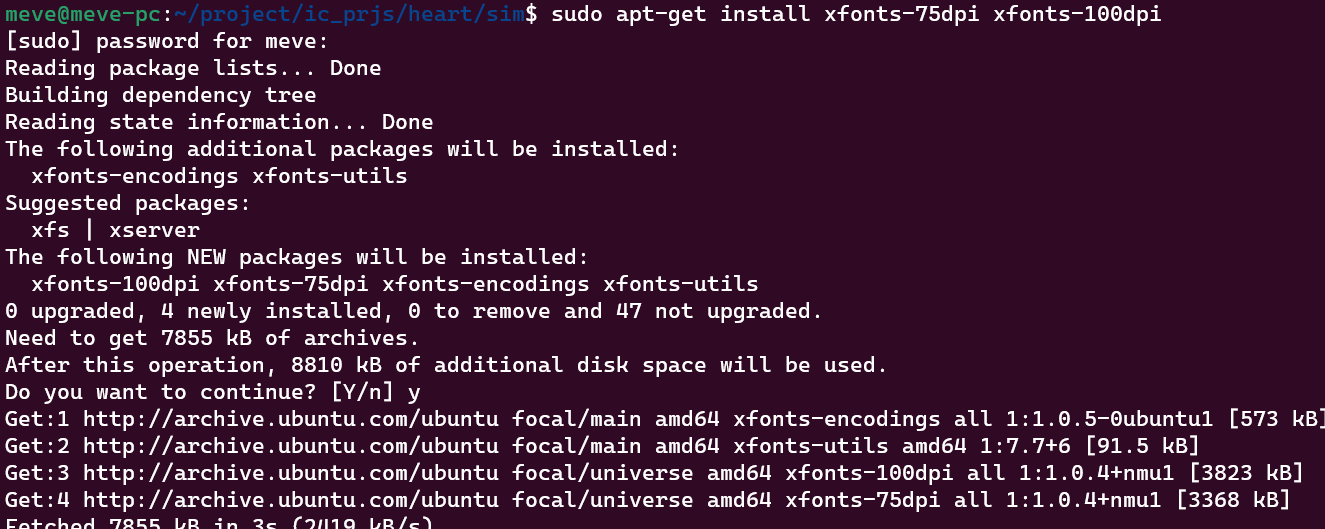

安装字体

最后

折腾了很久，最后还是用回Linux实机，顺便把我用了几年的kubuntu本子换成了Rocky Linux，虽然ubuntu系列在娱乐方面有优势，但是最近我遇到了一个关于vivado的bug，让我直接选择奔向rhel系。

环境迁移倒是很简单，备份一下home，再把需要的文件解压到新系统就可以，EDA不需要安装可以直接运行遇到依赖问题修复下就可以，repoquery --nvr --whatprovides真的很方便。

而nvidia驱动方面，就没有ubuntu那么方便，折腾半天才把驱动跑起来:D
