CALayer与iOS动画 讲解及使用

iOS CALayer与iOS动画 讲解及使用

1.关于CoreAnimation

CoreAnimation是苹果提供的一套基于绘图的动画框架，下图是官方文档中给出的体系结构。

图1-1 CoreAnimation所在的位置

从图中可以看出，最底层是图形硬件(GPU)；上层是OpenGL和CoreGraphics，提供一些接口来访问GPU；再上层的CoreAnimation在此基础上封装了一套动画的API。最上面的UIKit属于应用层，处理与用户的交互。所以，学习CoreAnimation也会涉及一些图形学的知识，了解这些有助于我们更顺手的使用以及更高效的解决问题。

2.初识CALayer

CoreAnimation属于QuartzCore框架，Quartz原本是macOS的Darwin核心之上的绘图技术。在iOS中，我们所看到的视图UIView是通过QuartzCore中的CALayer显示出来的，我们讨论的动画效果也是加在这个CALayer上的。
下面主要的内容是：
CALayer(图层类)和CAAnimation(动画类)的内容和关系
以及他们实现的一个重要协议CAMediaTiming

CALayer图层类是CoreAnimation的基础，它提供了一套抽象概念。CALayer是整个图层类的基础，它是所有核心动画图层的父类

1.CALayer

为什么UIView要加一层Layer来负责显示呢？我们知道QuartzCore是跨iOS和macOS平台的，而UIView属于UIKit是iOS开发使用的，在macOS中对应AppKit里的NSView。这是因为macOS是基于鼠标指针操作的系统，与iOS的多点触控有本质的区别。虽然iOS在交互上与macOS有所不同，但在显示层面却可以使用同一套技术。
每一个UIView都有个属性layer、默认为CALayer类型，也可以使用自定义的Layer

/* view的leyer，view是layer的代理 */
@property(nonatomic,readonly,strong) CALayer  *layer;

可以想象我们看到的View其实都是它的layer，下面我们通过CALayer中的集合相关的属性来认识它：

• bounds:图层的bounds是一个CGRect的值，指定图层的大小（bounds.size)和原点(bounds.origin)

• position：指定图层的位置(相对于父图层而言)

• anchorPoint：锚点指定了position在当前图层中的位置，坐标范围0~1。position点的值是相对于父图层的，而这个position到底位于当前图层的什么地方，是由锚点决定的。(默认在图层的中心，即锚点为(0.5,0.5) )

• transform：指定图层的几何变换，类型为上篇说过的CATransform3D

这些属性的注释最后都有一句Animatable，就是说我们可以通过改变这些属性来实现动画。默认地，我们修改这些属性都会导致图层从旧值动画显示为新值，称为隐式动画。
注意到frame的注释里面是没有Animatable的。事实上，我们可以理解为图层的frame并不是一个真实的属性：当我们读取frame时，会根据图层position、bounds、anchorPoint和transform的值计算出它的frame；而当我们设置frame时，图层会根据anchorPoint改变position和bounds。也就是说frame本身并没有被保存。

图层不但给自己提供可视化的内容和管理动画，而且充当了其他图层的容器类，构建图层层次结构

图层树类似于UIView的层次结构，一个view实例拥有父视图(superView)和子视图(subView)；同样一个layer也有父图层(superLayer)和子图层(subLayer)。我们可以直接在view的layer上添加子layer达到一些显示效果，但这些单独的layer无法像UIView那样进行交互响应。

2.CAAnimation

CALayer提供以下方法来管理动画：

- (void)addAnimation:(CAAnimation*)anim forKey:(nullable NSString*)key;

- (void)removeAllAnimations;

- (void)removeAnimationForKey:(NSString*)key;

- (nullable NSArray<NSString*>*)animationKeys;

- (nullable CAAnimation*)animationForKey:(NSString*)key;

CAAnimation是动画基类，我们常用的CABasicAnimation和CAKeyframeAnimation都继承于CAPropertyAnimation即属性动画。属性动画通过改变layer的可动画属性(位置、大小等)实现动画效果。CABasicAnimation可以看做有两个关键帧的CAKeyframeAnimation，通过插值形成一条通过各关键帧的动画路径。但CABasicAnimation更加灵活一些：

@interface CABasicAnimation : CAPropertyAnimation
@property(nullable, strong) id fromValue;
@property(nullable, strong) id toValue;
@property(nullable, strong) id byValue;
@end

我们可以通过上面三个值来规定CABasicAnimation的动画起止状态

• 这三个属性都是可选的，通常给定其中一个或者两个，以下是官方建议的使用方式
  给定fromValue和toValue，将在两者之间进行插值 *
• 给定fromValue和byValue，将在fromValue和fromValue+byValue之间插值 *
• 给定byValue和toValue，将在toValue-byValue和toValue之间插值 *
• 仅给定fromValue，将在fromValue和当前值之间插值 *
• 仅给定toValue，将在当前值和toValue之间插值 *
• 仅给定byValue，将在当前值和当前值+byValue之间插值 *

在CAKeyframeAnimation中，除了给定各关键帧之外还可以指定关键帧之间的时间和时间函数：

@interface CAKeyframeAnimation : CAPropertyAnimation

@property(nullable, copy) NSArray *values;
@property(nullable, copy) NSArray<NSNumber *> *keyTimes;
/* 时间函数有线性、淡入、淡出等简单效果，还可以指定一条三次贝塞尔曲线 */
@property(nullable, copy) NSArray<CAMediaTimingFunction *> *timingFunctions;

@end

到这我们已经能够感觉到，所谓动画实际上就是在不同的时间显示不同画面，时间在走进而形成连续变化的效果。所以，动画的关键就是对时间的控制。

3.CAMediaTiming

CAMediaTiming是CoreAnimation中一个非常重要的协议，CALayer和CAAnimation都实现了它来对时间进行管理。
协议定义了8个属性，通过它们来控制时间，这些属性大都见名知意：

@protocol CAMediaTiming

@property CFTimeInterval beginTime;
@property CFTimeInterval duration;
@proterty float speed;
/* timeOffset时间的偏移量，用它可以实现动画的暂停、继续等效果*/
@proterty CFTimeInterval timeOffset;
@property float repeatCount;
@property CFTimeInterval repeatDuration;
/* autoreverses为true时时间结束后会原路返回，默认为false */
@property BOOL autoreverses;
/* fillMode填充模式，有4种，见下 */
@property(copy) NSString *fillMode;

@end

下面这张图形象的说明了这些属性是如何灵活的进行动画时间控制的：

图2-1 动画时间控制

需要注意的是，CALayer也实现了CAMediaTiming协议，也就是说如果我们将layer的speed设置为2，那么加到这个layer上的动画都会以两倍速执行。

上面从图层、动画和时间控制的关系上简单认识了CALayer、属性动画和动画时间控制，了解属性动画是根据时间在各关键帧之间进行插值，随时间连续改变layer的某动画属性来实现的。

3.UIView与CALayer动画原理

下面从以下两点结合具体代码来探索下CoreAnimation的一些原理

1.UIView动画实现原理
2.展示层(presentationLayer)和模型层(modelLayer)

---

1.UIView动画实现原理

UIView提供了一系列UIViewAnimationWithBlocks，我们只需要把改变可动画属性的代码放在animations的block中即可实现动画效果，比如：

[UIView animateWithDuration:1 animations:^(void){
          if (_testView.bounds.size.width > 150)
          {
              _testView.bounds = CGRectMake(0, 0, 100, 100);
          }
          else
          {
              _testView.bounds = CGRectMake(0, 0, 200, 200);
          }
      } completion:^(BOOL finished){
          NSLog(@"%d",finished);
      }];

效果如下：

图3-1 动画效果
之前说过，UIView对象持有一个CALayer，真正来做动画的是这个layer，UIView只是对它做了一层封装，可以通过一个简单的实验验证一下：我们写一个MyTestLayer类继承CALayer，并重写它的set方法；再写一个MyTestView类继承UIView，重写它的layerClass方法指定图层类为MyTestLayer：

@interface MyTestLayer : CALayer
@end
@implementation MyTestLayer
- (void)setBounds:(CGRect)bounds
{
    NSLog(@"----layer setBounds");
    [super setBounds:bounds];
    NSLog(@"----layer setBounds end");
}
...
@end

@interface MyTestView : UIView
- (void)setBounds:(CGRect)bounds
{
    NSLog(@"----view setBounds");
    [super setBounds:bounds];
    NSLog(@"----view setBounds end");
}
...
+(Class)layerClass
{
    return [MyTestLayer class];
}
@end

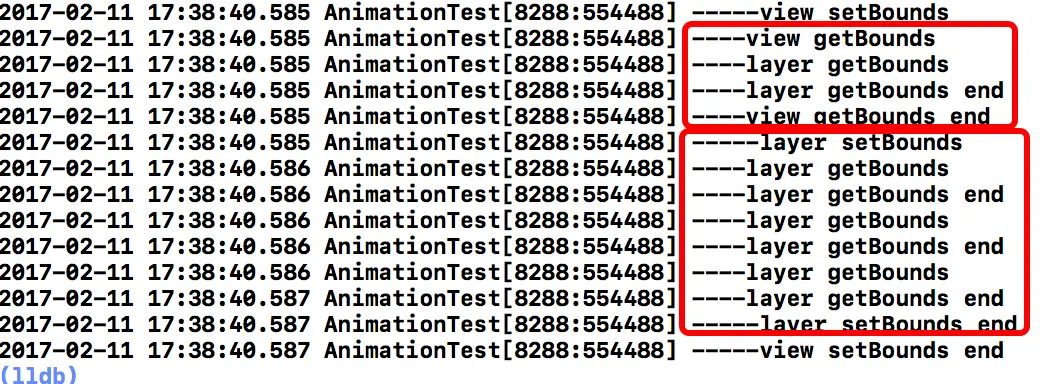

当我们给view设置bounds时，getter、setter的调用顺序是这样的：

图3-2 getter、setter的调用顺序
也就是说，在view的setBounds方法中，会调用layer的setBounds；同样view的getBounds也会调用layer的getBounds。其他属性也会得到相同的结论。那么动画又是怎么产生的呢？当我们layer的属性发生变化时，会调用代理方法actionForLayer: forKey: 来获得这次属性变化的动画方案，而view就是它所持有的layer的代理：

@interface CALayer : NSObject <NSCoding, CAMediaTiming>
...
@property(nullable, weak) id <CALayerDelegate> delegate;
...
@end

@protocol CALayerDelegate <NSObject>
@optional
...
/* If defined, called by the default implementation of the
 * -actionForKey: method. Should return an object implementating the
 * CAAction protocol. May return 'nil' if the delegate doesn't specify
 * a behavior for the current event. Returning the null object (i.e.
 * '[NSNull null]') explicitly forces no further search. (I.e. the
 * +defaultActionForKey: method will not be called.) */
- (nullable id<CAAction>)actionForLayer:(CALayer *)layer forKey:(NSString *)event;
...
@end

注释中说明，该方法返回一个实现了CAAction的对象，通常是一个动画对象；当返回nil时执行默认的隐式动画，返回null时不执行动画。还是上面那个改变bounds的动画，我们在MyTestView中重写actionForLayer:方法

- (id<CAAction>)actionForLayer:(CALayer *)layer forKey:(NSString *)event
{
    id<CAAction> action = [super actionForLayer:layer forKey:event];
    return action;
}

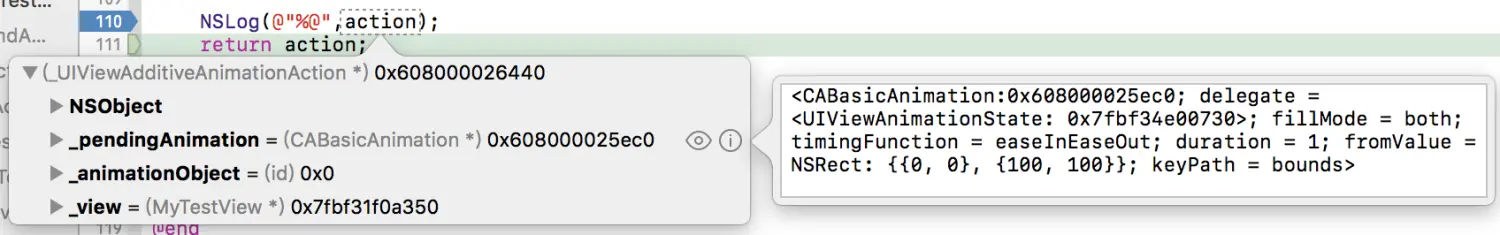

观察它的返回值：

是一个内部使用的_UIViewAddtiveAnimationAction对象，其中包含一个CABassicAnimation，默认fillMode为both，默认时间函数为淡入淡出，只包含fromValue(即动画之前的值，会在这个值和当前值(block中修改过后的值)之间做动画)。我们可以尝试在重写的这个方法中强制返回nil，会发现我们不写任何动画的代码直接改变属性也将产生一个默认0.25s的隐式动画，这和上面的注释描述是一致的。

如果两个动画重叠在一起会是什么效果呢？

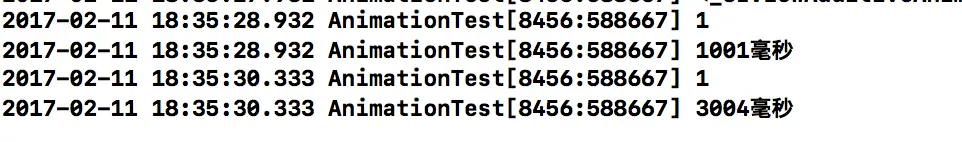

还是最开始的例子，我们添加两个相同的UIView动画，一个时间为3s，一个时间为1s，并打印finished的值和两个动画的持续时间。先执行3s的动画，当它还没有结束时加上一个1s的动画，可以先看下实际效果：

很明显，两个动画的finished都为true且时间也是我们设置好的3s和1s。也就是说第二个动画并不会打断第一个动画的执行，而是将动画进行了叠加。我们先来观察一下运行效果：

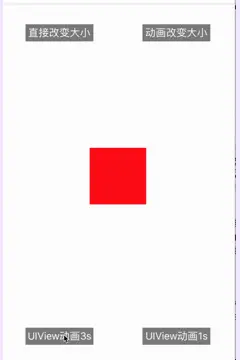

• 最开始方块的bounds为(100,100)，点击执行3s动画，bounds变为(200,200)，并开始展示变大的动画；


• 动画过程中(假设到了(120,120))，点击1s动画，由于这时真实bounds已经是(200,200)了，所以bounds将变回100，并产生一个fromValue为(200,200)的动画。





  但此时方块并没有从200开始，而是马上开始变小，并明显变到一个比100更小的值。

• 1s动画结束，finished为1，耗时1s。此时屏幕上的方块是一个比100还要小的状态，又缓缓变回到100—3s动画结束，finished为1，耗时3s，方块最终停在(100,100)的大小。

从这个现象我们可以猜想UIView动画的叠加方式：当我们通过改变View属性实现动画时，这个属性的值是会立即改变的，动画只是展示出来的效果。当动画还未结束时如果对同个属性又加上另一个动画，两个动画会从当前展示的状态开始进行叠加，并最终停在view的真实位置。
举个通俗点的例子，我们8点从家出发，要在9点到达学校，我们按照正常的步速行走，这可以理解为一个动画；假如我们半路突然想到忘记带书包了，需要回家拿书包（相当于又添加了一个动画），这时我们肯定需要加快步速，当我们拿到书包时相当于第二个动画结束了，但我们上学这个动画还要继续执行，我们要以合适的速度继续往学校赶，保证在9点准时到达终点—学校。

所以刚才那个方块为什么会有一个比100还小的过程就不难理解了：当第二个动画加上去的时候，由于它是一个1s由200变为100的动画，肯定要比3s动画执行的快，而且是从120的位置开始执行的，所以一定会朝反方向变化到比100还小；1s动画结束后，又会以适当的速度在3s的时间点回到最终位置(100,100)。当然叠加后的整个过程在内部实现中可能是根据时间函数已经计算好的。

这么做或许是为了让动画显得更流畅平滑，那么既然我们设置属性值是立即生效的，动画只是看上去的效果，那刚才叠加的时刻屏幕展示上的位置(120,120)又是什么呢？这就是本篇要讨论的下一个话题。

2.展示层(presentationLayer)和模型层(modelLayer)

我们知道UIView动画其实是layer层做的，而view是对layer的一层封装，我们对view的bounds等这些属性的操作其实都是对它所持有的layer进行操作，我们做一个简单的实验—在UIView动画的block中改变view的bounds后，分别查看下view和layer的bounds的实际值：

_testView.bounds = CGRectMake(0, 0, 100, 100);
    [UIView animateWithDuration:1 animations:^(void){
        _testView.bounds = CGRectMake(0, 0, 200, 200);
    } completion:nil];

赋值完成后我们分别打印view，layer的bounds：

都已经变成了(200,200)，这是肯定的，之前已经验证过set view的bounds实际上就是set 它的layer的bounds。可动画不是layer实现的么？layer也已经到达终点了，它是怎么将动画展示出来的呢？
这里就要提到CALayer的两个实例方法presentationLayer和modelLayer：

@interface CALayer : NSObject <NSCoding, CAMediaTiming>
...
/* 以下参考官方api注释 */
/* presentationLayer
 * 返回一个layer的拷贝，如果有任何活动动画时，包含当前状态的所有layer属性
 * 实际上是逼近当前状态的近似值。
 * 尝试以任何方式修改返回的结果都是未定义的。
 * 返回值的sublayers 、mask、superlayer是当前layer的这些属性的presentationLayer
 */
- (nullable instancetype)presentationLayer;

/* modelLayer
 * 对presentationLayer调用，返回当前模型值。
 * 对非presentationLayer调用，返回本身。
 * 在生成表示层的事务完成后调用此方法的结果未定义。
 */
- (instancetype)modelLayer;
...

从注释不难看出，这个presentationLayer即是我们看到的屏幕上展示的状态，而modelLayer就是我们设置完立即生效的真实状态，我们动画开始后延迟0.1s分别打印layer，layer.presentationLayer，layer.modelLayer和layer.presentationLayer.modelLayer :

明显，layer.presentationLayer是动画当前状态的值，而layer.modelLayer 和 layer.presentationLayer.modelLayer 都是layer本身。

到这里，CALayer动画的原理基本清晰了，当有动画加入时，presentationLayer会不断的(从按某种插值或逼近得到的动画路径上)取值来进行展示，当动画结束被移除时则取modelLayer的状态展示。这也是为什么我们用CABasicAnimation时，设定当前值为fromValue时动画执行结束又会回到起点的原因，实际上动画结束并不是回到起点而是到了modelLayer的位置。

虽然我们可以使用fillMode控制它结束时保持状态，但这种方法在动画执行完之后并没有将动画从渲染树中移除(因为我们需要设置animation.removedOnCompletion = NO才能让fillMode生效)。如果我们想让动画停在终点，更合理的办法是一开始就将layer设置成终点状态，其实前文提到的UIView的block动画就是这么做的。

如果我们一开始就将layer设置成终点状态再加入动画，会不会造成动画在终点位置闪一下呢？其实是不会的，因为我们看到的实际上是presentationLayer，而我们修改layer的属性，presentationLayer是不会立即改变的：

MyTestView *view = [[MyTestView alloc]initWithFrame:CGRectMake(200, 200, 100, 100)];
    [self.view addSubview:view];

    view.center = CGPointMake(1000, 1000);

    dispatch_after(dispatch_time(DISPATCH_TIME_NOW, (int64_t)((1/60) * NSEC_PER_SEC)), dispatchQueue, ^{
        NSLog(@"presentationLayer %@ y %f",view.layer.presentationLayer, view.layer.presentationLayer.position.y);
        NSLog(@"layer.modelLayer %@ y %f",view.layer.modelLayer,view.layer.modelLayer.position.y);
    });
    dispatch_after(dispatch_time(DISPATCH_TIME_NOW, (int64_t)((1/20) * NSEC_PER_SEC)), dispatchQueue, ^{
        NSLog(@"presentationLayer %@ y %f",view.layer.presentationLayer, view.layer.presentationLayer.position.y);
        NSLog(@"layer.modelLayer %@ y %f",view.layer.modelLayer,view.layer.modelLayer.position.y);
    });

在上面代码中我们改变view的center，modelLayer是立即改变的因为它就是layer本身。但presentationLayer是没有变的，我们尝试延迟一定时间再去取presentationLayer，发现它是在一个很短的时间之后才发生变化的，这个时间跟具体设备的屏幕刷新频率有关。也就是说我们给layer设置属性后，当下次屏幕刷新时，presentationLayer才会获取新值进行绘制。因为我们不可能对每一次属性修改都进行一次绘制，而是将这些修改保存在model层，当下次屏幕刷新时再统一取model层的值重绘。
如果我们添加了动画，并将modelLayer设置到终点位置，下次屏幕刷新时，presentationLayer会优先从动画中取值来绘制，所以并不会造成在终点位置闪一下。

-

总结

• UIView持有一个CALayer负责展示，view是这个layer的delegate。改变view的属性实际上是在改变它持有的layer的属性，layer属性发生改变时会调用代理方法actionForLayer: forKey: 来得知此次变化是否需要动画。对同一个属性叠加动画会从当前展示状态开始叠加并最终停在modelLayer的真实位置。
• CALayer内部控制两个属性presentationLayer和modelLayer，modelLayer为当前layer真实的状态，presentationLayer为当前layer在屏幕上展示的状态。presentationLayer会在每次屏幕刷新时更新状态，如果有动画则根据动画获取当前状态进行绘制，动画移除后则取modelLayer的状态。

Demo代码地址

4.初探CALayer属性

view和layer的关系

图4-1 UIView和layer的关系图
CALayer属性表如下

图4-2 CALayer属性图
CALayer和UIView的区别

• 1.UIView是UIKit的(只能iOS使用)，CALayer是QuartzCore的(iOS和mac os通用)
• 2.UIView继承UIResponder,CALayer继承NSObject,UIView比CALayer多了一个事件处理的功能，也就是说，CALayer不能处理用户的触摸事件，而UIView可以
• 3.UIView来自CALayer，是CALayer的高层实现和封装，UIView的所有特性来源于CALayer支持
• 4.CABasicAnimation，CAAnimation，CAKeyframeAnimation等动画类都需要加到CALayer上

其实UIView之所以能显示在屏幕上，完全是因为它内部的一个图层，在创建UIView对象时，UIView内部会自动创建一个图层(即CALayer对象)，通过UIView的layer属性可以访问这个层。

@property(nonatomic,readonly,retain) CALayer *layer;

当UIView需要显示到屏幕上时，会调用drawRect:方法进行绘图，并且会将所有内容绘制在自己的图层上，绘图完毕后，系统会将图层拷贝到屏幕上，于是就完成了UIView的显示
换句话说，UIView本身不具备显示的功能，是它内部的层才有显示功能

//
//  LayerTransformViewController.m
//  核心动画CoreAnimation之CALayer
//
//  Created by zxx_mbp on 2017/7/1.
//  Copyright © 2017年 zxx_mbp. All rights reserved.
//

#import "LayerTransformViewController.h"

@interface LayerTransformViewController ()

@end

@implementation LayerTransformViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    [self 图层内容和内容模式_01];
}

#pragma mark - 仿射变换

- (void)仿射变换_07 {



    CALayer* layer = [CALayer layer];
    layer.frame = CGRectMake(60, 60, 200, 300);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    //设置层内容
    layer.contents = (__bridge id _Nullable)([UIImage imageNamed:@"logo"].CGImage);
    //X轴旋转45°
    //layer.transform = CATransform3DMakeRotation(45*(M_PI)/180.0, 1, 0, 0);
    //旋转45° 度数 x y z
    //layer.transform = CATransform3DMakeRotation(90*(M_PI)/180.0, 1, 0, 0);

    //CATransform3DMakeRotation(<#CGFloat angle#>, <#CGFloat x#>, <#CGFloat y#>, <#CGFloat z#>);3D旋转
    //CATransform3DTranslate(<#CATransform3D t#>, <#CGFloat tx#>, <#CGFloat ty#>, <#CGFloat tz#>);3D位移
    //CATransform3DMakeScale(<#CGFloat sx#>, <#CGFloat sy#>, <#CGFloat sz#>);3D缩放
    //CATransform3DMakeTranslation(<#CGFloat tx#>, <#CGFloat ty#>, <#CGFloat tz#>)

    //仿射变换
    layer.affineTransform = CGAffineTransformMakeRotation(45*(M_PI)/180);
}

#pragma mark - 剪切图片的一部分
- (void)剪切图片的一部分_06
{
    int width = 80;
    int height = 100;
    int sapce = 3;
    for(int i = 0; i < 9; i++)
    {
        UIView *view = [[UIView alloc] init];
        view.frame = CGRectMake(60 + (width + sapce) * (i%3), 80 + (height + sapce) * (i/3), width, height);
        view.backgroundColor = [UIColor redColor];
        //设置层的内容
        view.layer.contents = (__bridge id _Nullable)([UIImage imageNamed:@"logo"].CGImage);
        //设置图片剪切的范围  [0,1]  contentsRect 图层显示内容的大小和位置
        view.layer.contentsRect = CGRectMake(1.0/3.0 * (i%3), 1.0/3.0 * (i/3), 1.0/3.0, 1.0/3.0);
        [self.view addSubview:view];
        /*
         1：（0，0，1/3,1/3）
         2: (1/3,0，1/3,1/3)
         3: (2/3,0，1/3,1/3)
         */
    }
}

#pragma mark - 图层添加边框和圆角
- (void)图层添加边框和圆角_05
{
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(60, 60, 100, 100);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    //边框颜色
    layer.borderColor = [UIColor greenColor].CGColor;
    //边框宽度
    layer.borderWidth = 3;
    //圆角
    layer.cornerRadius = 10;
}

#pragma mark - 剪切超过父图层的部分
- (void)剪切超过父图层的部分_04
{
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(60, 60, 100, 100);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    CALayer *layer2 = [CALayer layer];
    layer2.frame = CGRectMake(30, 30, 100, 100);
    layer2.backgroundColor = [UIColor blueColor].CGColor;
    [layer addSublayer:layer2];
    //剪切超过父图层的部分
    layer.masksToBounds = YES;
}

#pragma mark - 阴影路径
- (void)阴影路径_03 {
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(60, 60, 100, 100);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    //1表明不透明，注意：设置阴影当前值不能为0，默认是0
    layer.shadowOpacity = 1.0;
    //阴影颜色
    layer.shadowColor = [UIColor yellowColor].CGColor;
    //创建路径
    CGMutablePathRef path = CGPathCreateMutable();
    //椭圆
    CGPathAddEllipseInRect(path, NULL, CGRectMake(0, 0, 200, 200));
    layer.shadowPath = path;
    CGPathRelease(path);
}

#pragma mark - 添加阴影_02
- (void)层的阴影_02 {
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(60, 60, 100, 100);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    layer.shadowOpacity = 0.9;
    layer.shadowColor = [UIColor yellowColor].CGColor;
    //阴影偏移 ->x正 ->-x负 ，y同理
    layer.shadowOffset = CGSizeMake(10, -10);
    //阴影的圆角半径
    layer.shadowRadius = 10;
}

#pragma mark - 图层内容和内容模式_01
- (void)图层内容和内容模式_01 {
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(20, 20, 100, 100);
    layer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:layer];
    //设置层内容
    layer.contents = (__bridge id _Nullable)([UIImage imageNamed:@"logo"].CGImage);
    //内容模式，类似于UIImageView的contentMode。默认是填充整个区域 kCAGravityResize
    //kCAGravityResizeAspectFill 这个会向左边靠 贴到view的边边上
    //kCAGravityResizeAspect 这个好像就是按比例了 反正是长方形
    layer.contentsGravity = kCAGravityResizeAspect;
    //设置控制器视图的背景图片 性能很高。 /
    self.view.layer.contents = (__bridge id _Nullable)([UIImage imageNamed:@"logo"].CGImage);
}
@end

代码见：demo

5.CALayer的探究应用——进度条

demo的效果图

常规做法

如上图所示，进度条并不是单纯的线性增长，在50%之前，每一次进度增加，进度条就会在y轴上面偏移一段距离，直到增长到一半进度的时候偏移位置达到顶点，然后随着进度继续增加，y轴的偏移越来越小，直到变回一条直线。从实现角度而言，使用CAShapeLayer然后在每次进度改变的时候更新其path值就能够实现。如果使用CAShapeLayer的方式，我们需要创建两个实例对象，一个放在下面作为进度条背景，另一个在上面随着进度改变而改变。图示如下：

每次进度发生改变的时候，我们都要根据当前进度计算出进度坐标位置，然后更新两个图层的path，代码如下：

- (void)updatePath
{
    UIBezierPath * path = [UIBezierPath bezierPath];
    [path moveToPoint: CGPointMake(25, 150)];
    [path addLineToPoint: CGPointMake((CGRectGetWidth([UIScreen mainScreen].bounds) - 50) * _progress + 25, 150 + (25.f * (1 - fabs(_progress - 0.5) * 2)))];
    [path addLineToPoint: CGPointMake(CGRectGetWidth([UIScreen mainScreen].bounds) - 25, 150)];
    self.background.path = path.CGPath;
    self.top.path = path.CGPath;
    self.top.strokeEnd = _progress;
}

事实上，使用这种方式实现进度效果的时候，进度会比直接在当前上下文绘制的响应上要慢上几帧，即是我们肉眼可以看到这种延时更新的效果，是不利于用户体验的。其次，我们需要额外创建一个背景图层，在内存上有了额外的花销。

自定义layer

这小节我们要通过自定义CALayer的子类来实现上面的进度条效果，我们需要对外开放progress属性。每次这个值发生改变的时候我们要调用[self setNeedsDisplay]来重新绘制进度条

@property(nonatomic, assign) CGFloat progress;

重写setter方法，检测进度值范围以及重新绘制进度条

- (void)setProgress: (CGFloat)progress
{
    _progress = MIN(1.f, MAX(0.f, progress));
    [self setNeedsDisplay];
}

重新回顾一下进度条，我们可以把进度条分成两条线，分别是绿色的已完成进度条和灰色的进度条。根据进度条的不同，分为<0.5,>0.5三种状态：

从上图可知，在进度达到一半的时候，我们的进度条在Y轴上的偏移量达到最大值。因此，我们应当定义一个最大偏移值MAX_OFFSET。

#define MAX_OFFSET 25.f

另一方面，当前进度条的y轴偏移量是根据进度按比例进行偏移的。在我们改变进度_progress的时候，重新绘制进度条。下面是绿色进度条的绘制

- (void)drawInContext: (CGContextRef)ctx
{
    CGFloat offsetX = _origin.x + MAX_LENGTH * _progress;
    CGF
