1.建立星座

1.1初始化场景

打开STK，依次点击 continue-create a new scenario
记住场景命名和保存位置
默认的仿真时间是一天，暂不需要修改
点击ok
耐心等待较长时间

1.2 建立种子卫星

场景建立好以后自动弹出 Insert
选择 Satellite-Orbit wizard
主要定义参数为：轨道倾角Inclination、轨道高度Altitude
卫星名字最好修改为Satellite0
因为之后的星座都要在这个种子卫星的基础上生成
卫星名会变成Satellite0xxxx
确定好后点击Apply

单颗卫星如图所示

1.3 建立星座

右键单击种子卫星 Satellite0

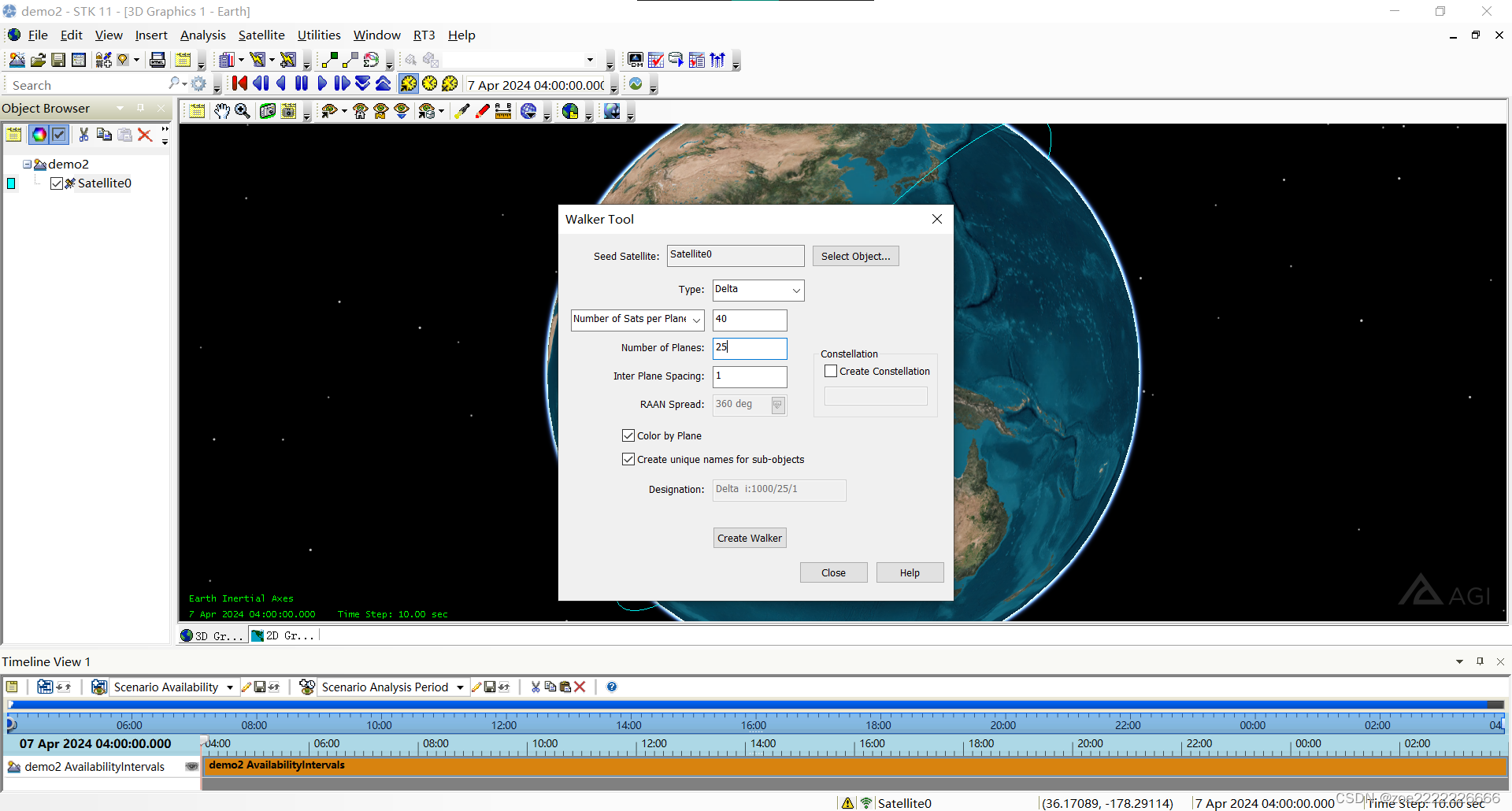

选择 Satellite-Walker
设置参数：星座类型为Delta/Polar、每个轨道面上的卫星数目、轨道数目

设置好以后点击 Create Walker
依然是漫长的等待
PS. 这个软件貌似没有自动保存功能，记得生成星座以后 Ctrl+S保存为STK scenario file，目录在新建工程那里显示过：D:\STK_Documents\demo2

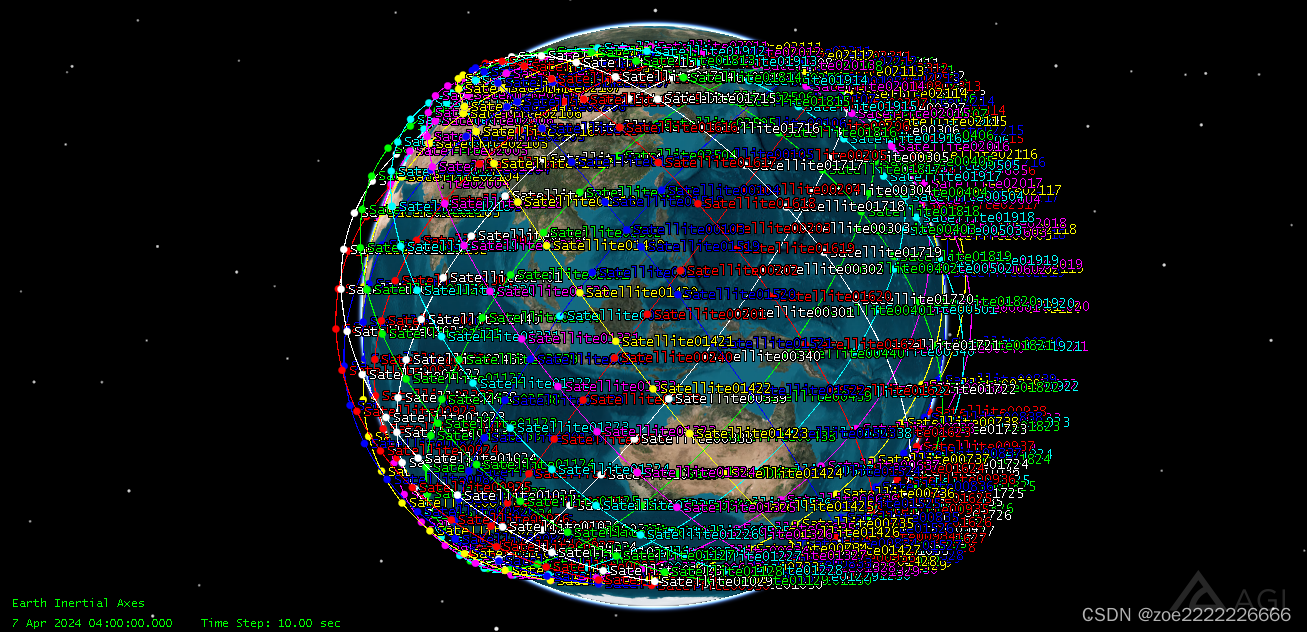

生成星座完毕，可以点击2D\3D视图查看，并通过照相机图标导出图片
