了解家居灯光控制系统设计原理、底层开发框架、开发设计

一、实验目的

1. 了解家居灯光控制系统的设计原理。

2. 了解家居灯光控制系统的底层开发框架。

3. 掌握家居灯光控制系统的 Android 应用与 Web 应用开发设计。

二、实验内容

1. 系统设计分析

1.2 功能分析

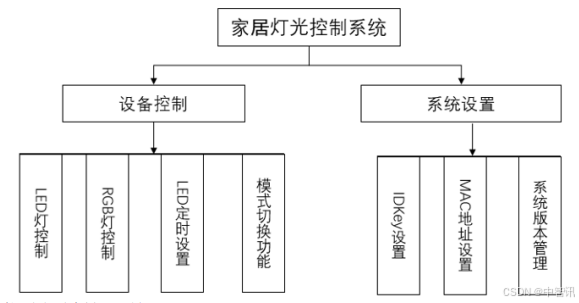

家居灯光控制系统功能设计分两个大模块：设备控制、系统设置。设备控制功能模块：分为 LED 灯开关状态显示、开关操作、设备在线状态显示；RGB 灯状态显示、色彩灯开关操作、设备在线状态显示；LED 灯定时开关设置；模式切换功能：安防模式可以定时开关指定的灯具，模拟有人在家效果，离家模式具有一键关闭全部设备功能；

系统设置功能模块：服务器 ID、IDKey、服务器地址参数设置与连接；传感器 MAC 地址获取与设置；系统软件版本查询与显示。

1.3 系统架构

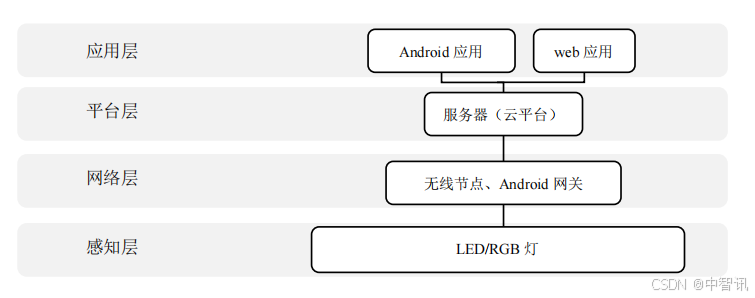

家居灯光控制系统采用物联网项目架构进行设计，由感知层、网络层、平台层和应用层组成，如图所示。

2. 系统底层开发框架

2.1 开发框架

智云平台提供硬件 HAL 层开发框架，支持 ZigBee、BLE、Wi-Fi、LoRa、NB-IoT、LTE、Cat1 等无线协议。其中应用接口在 sensor.c 文件中实现，包括：传感器初始化、控制设备的操作、传感器数据的采集、报警信息的实时响应等。

3. 移动端应用设计

3.1 智云接口

针 对 Android 移动应用程序开发 ， 智云平台提供应用接口库 ： libWsnDroid-20230206.jar

（app\libs\libWsnDroid-20230206.jar），用户只需要在编写 Android 应用程序时，先导入该 jar 包，然后在代码中调用相应的方法即可。

4. Web 端应用设计

4.1 智云接口

针对 Web 应用开发，智云平台提供 JavaScript 接口库（js\WSN 文件夹），用户直接调用相应的接口即可完成简单 Web 应用的开发。

三、实验步骤

1. 实验部署

本实验基于 xLab 实验平台来构建一套家居灯光控制系统，需要准备以下设备（可通过硬件物元仿真平台软件创建虚拟的硬件，也可以使用 xLab 实验平台真实的硬件）：

1）控制类节点（Sensor-B）：控制类传感器包括风扇、步进电机、蜂鸣器、LED、RGB、继电器。

2. 原型搭建

2.1 创建项目

可参考实验 7 的原型仿真步骤来创建项目。

2.2 运行项目

可参考实验 7 的原型仿真步骤来运行项目。

根据本实验的要求开启 Sensor-B，大约 15s 后传感器数据开始上传并更新。

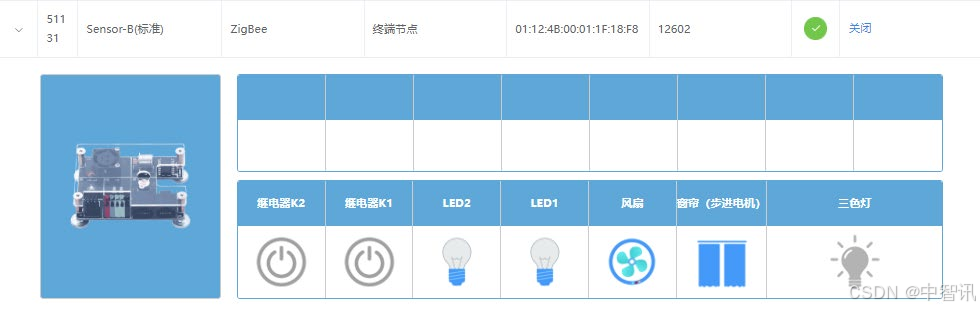

传感器打开成功：

3. 应用体验

3.1 Android 应用程序运行

1）Android Studio 模拟器

用 Android Studio 软件打开本实验目录下的工程“LightControl-as”，然后在模拟器上运行。

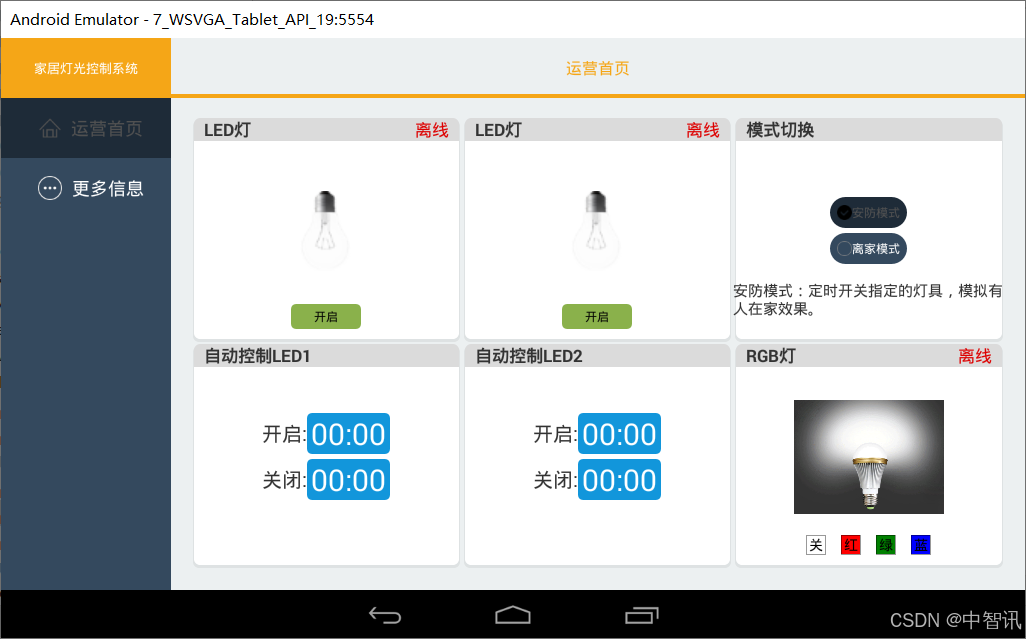

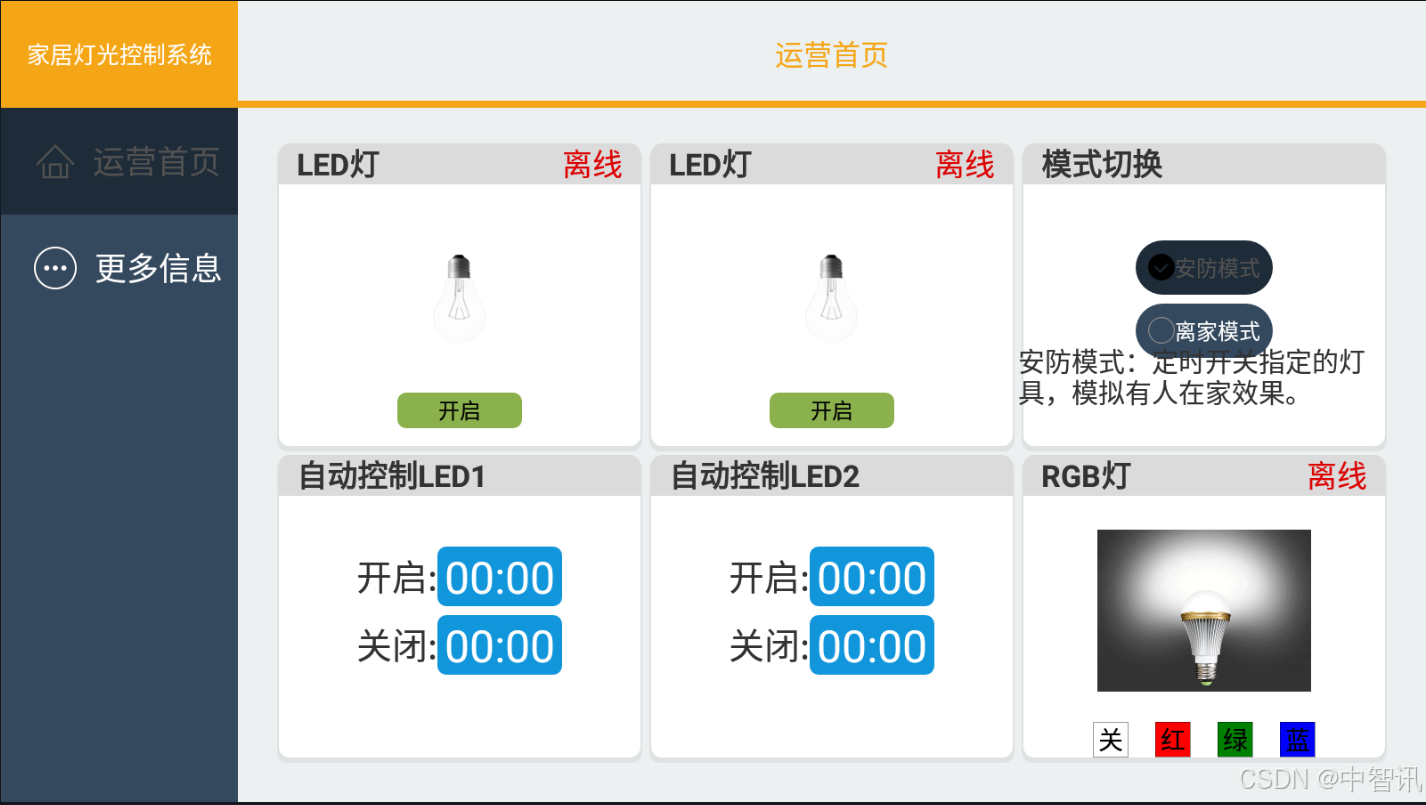

打开主界面显示如下:

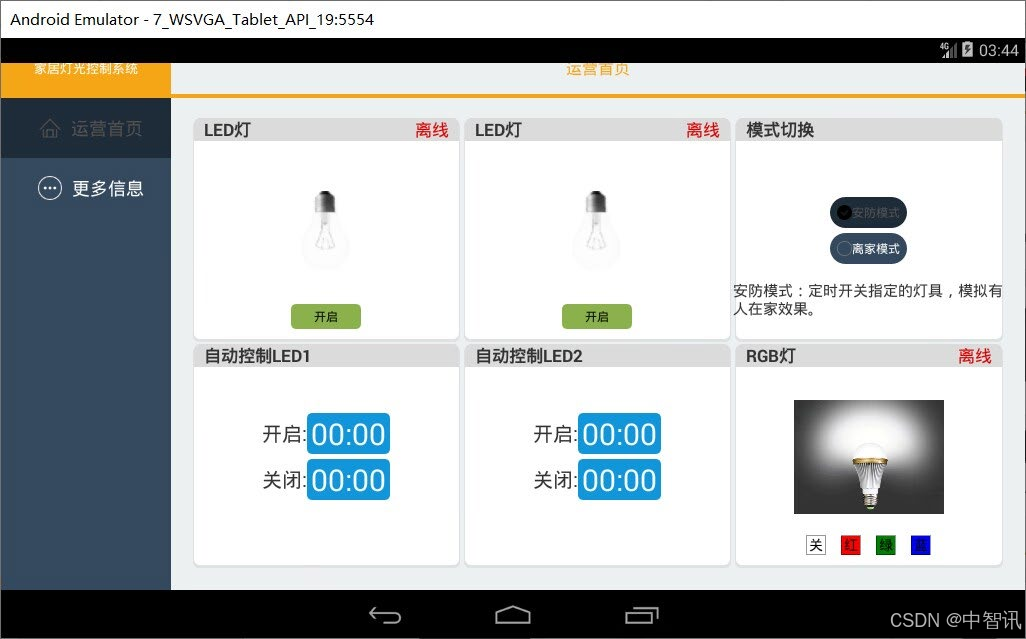

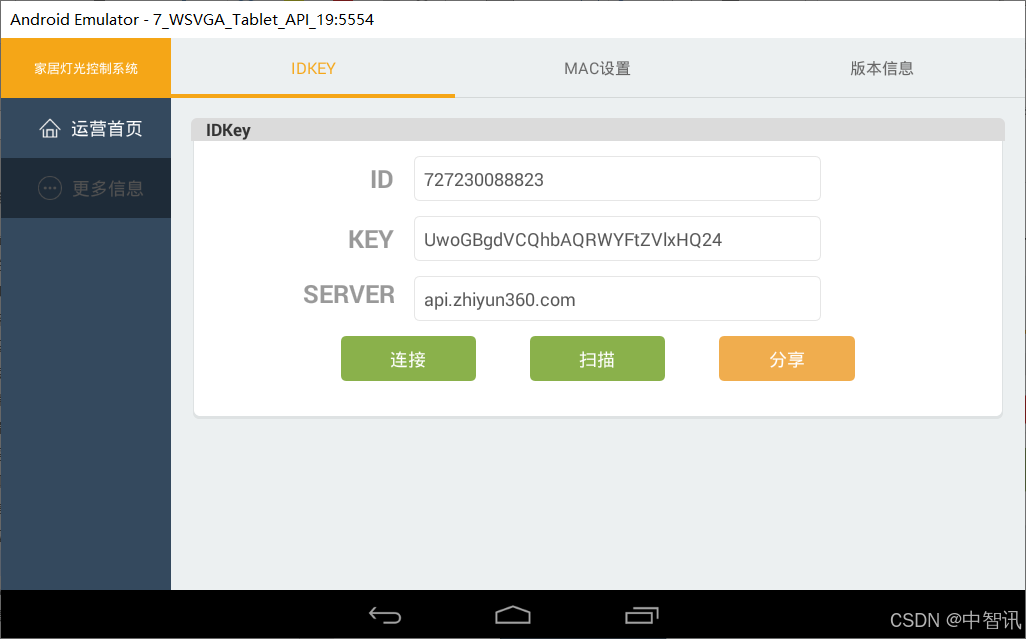

这时系统设备的右上角状态显示为“离线”，需要通过“更多信息”界面设置服务器 ID 与 IDkey 连接智云服务器。这里使用智云 ID 与 IDkey 进行连接，需同智云服务配置工具中使用配置一致。

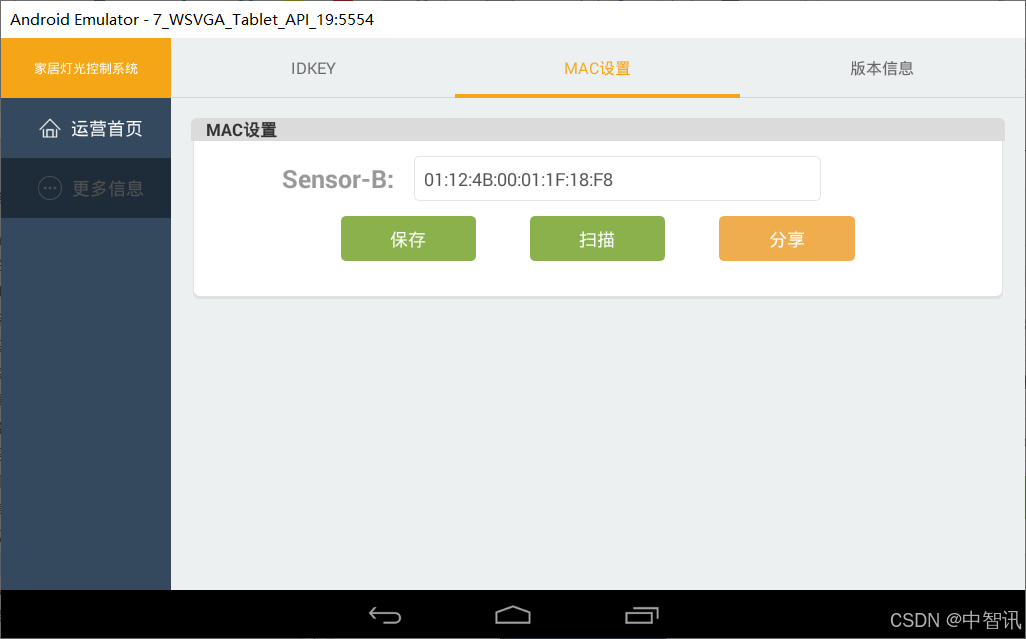

传感器节点 MAC 设置，手动输入对应无线节点的 MAC 信息，并保存。

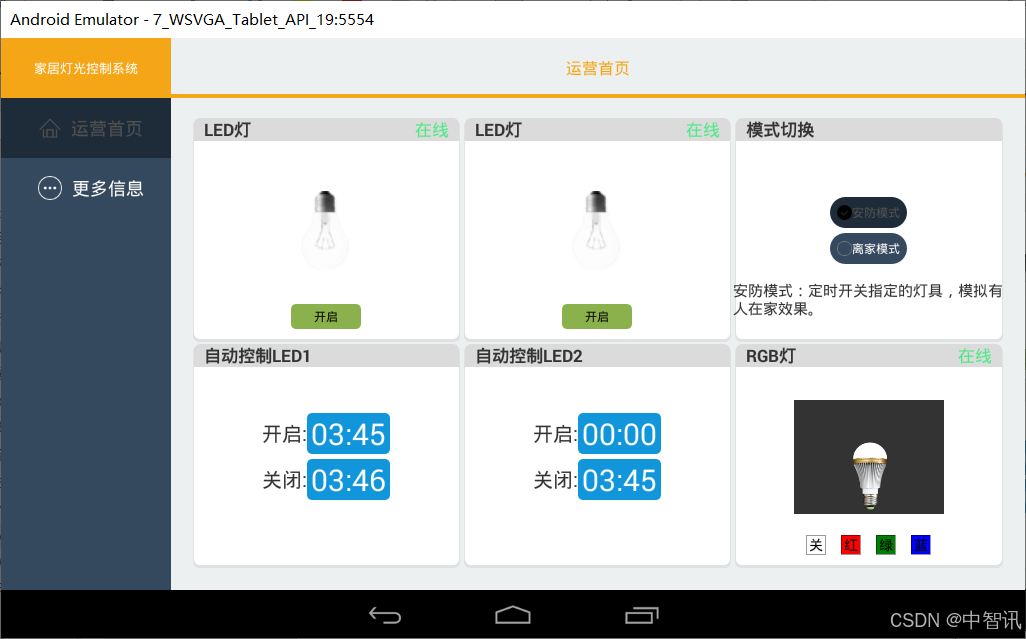

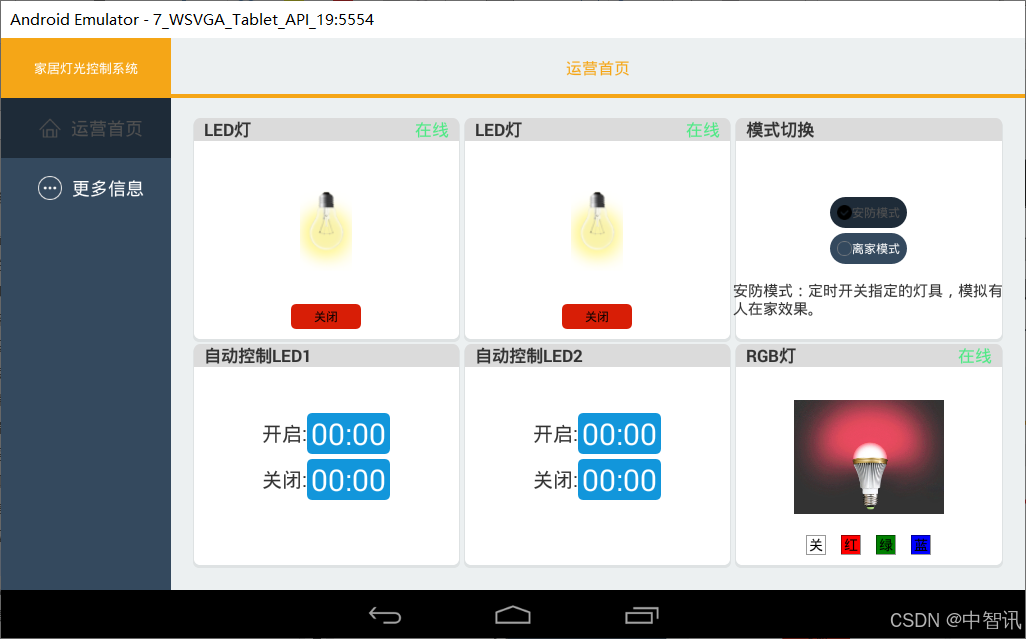

连接服务器成功后切换到系统主界面可看到设备状态更新为“在线”,可以在界面选择切换模式：

a. 安防模式：设备在线后可以通过 LED、RGB 灯的按钮实时控制设备开关，还可以使用定时功能自动控制 LED 灯。

定时开关控制：在开启的时间自动打开灯、关闭的时间自动关闭灯，在定时时间范围内不能通过点击按钮控制 LED 灯的开关（时间以虚拟机的时间为准，并且虚拟机的时间应设置为 24 小时制）。

b. 离家模式：可以关闭全部设备，LED 灯定时开关（如果从离家模式切换到安放模式，LED 灯会进行自动打开）。

2）Android 手机

将本实验目录下的“LightControl.apk”下载到手机，之后在文件管理中找到需要安装的 apk 文件。然后点击进去，进入 apk 文件界面之后点击“继续安装”继续安装即可。

打开主界面显示如下:

3.2 Web 应用程序运行

家居灯光控制系统的 Web 端应用无需安装，打开本实验目录下的工程“LightControl-web”，将其中的 index.html 文件在 Chrome 浏览器上运行显示。

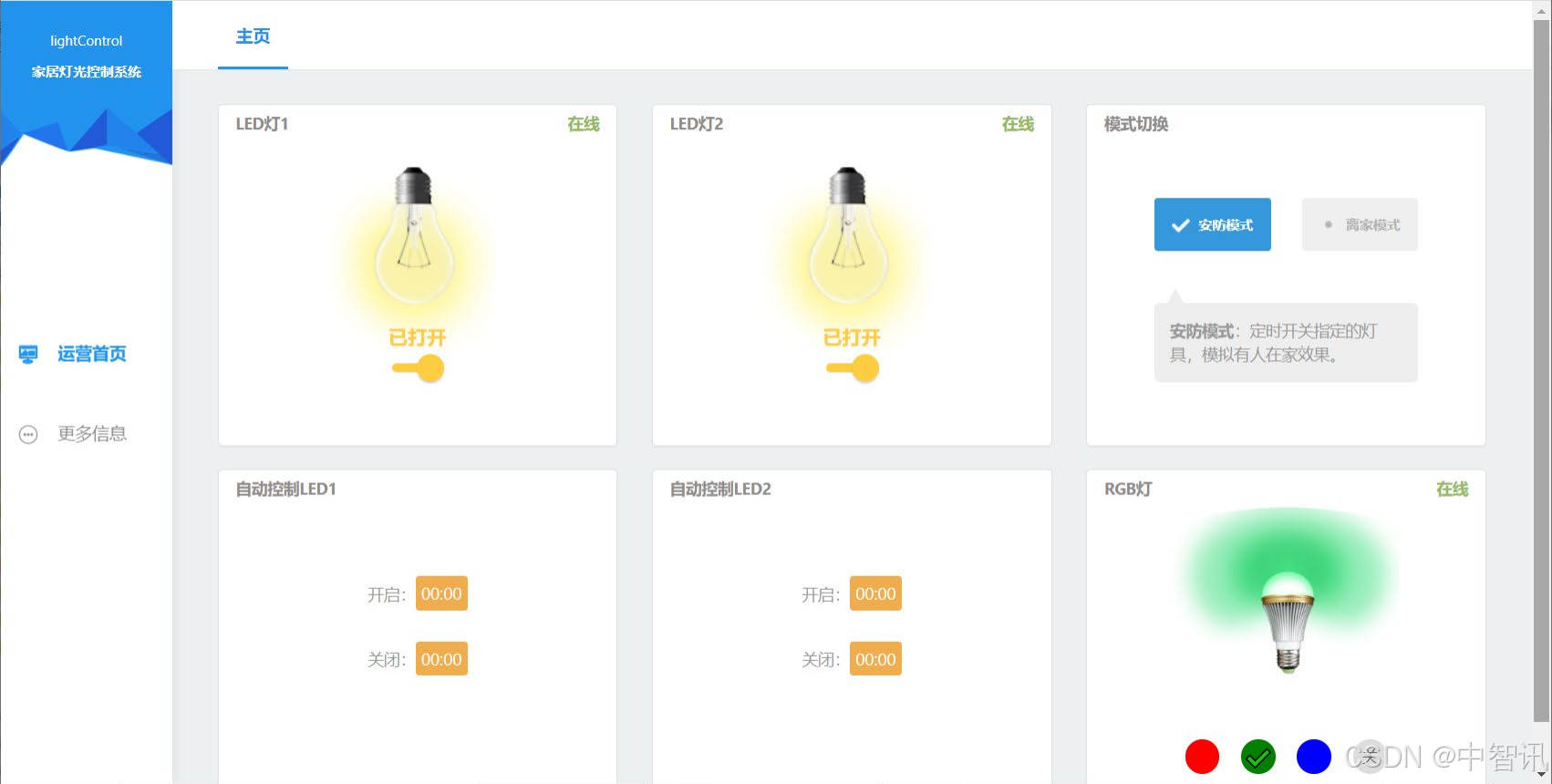

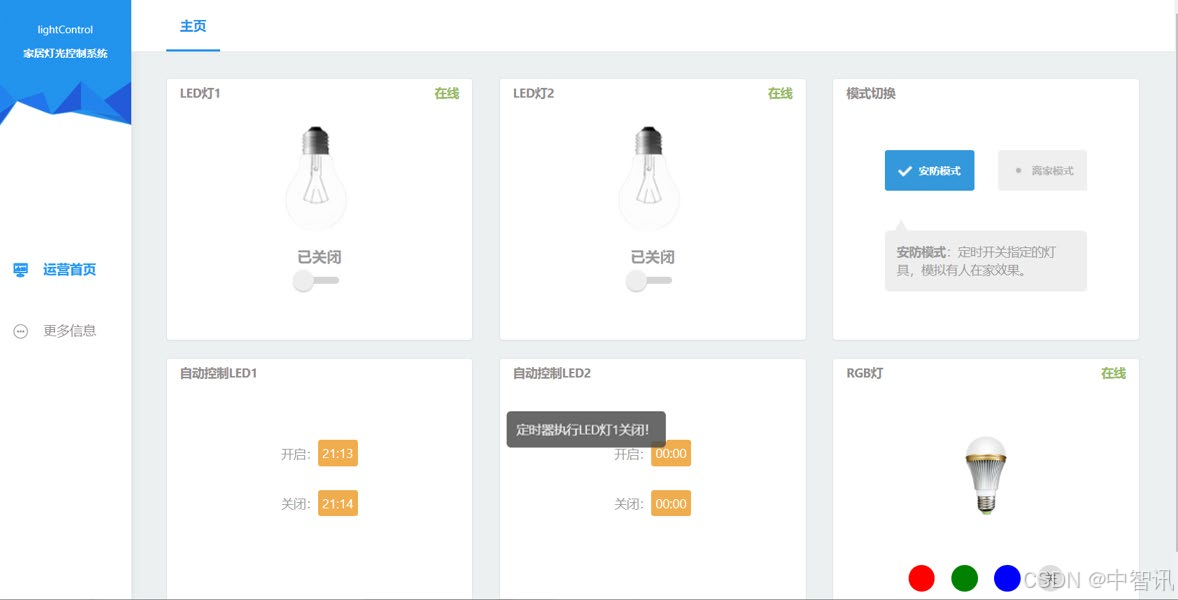

a. 居家模式：可以通过 LED、RGB 灯的按钮实时控制设备开关，也可以通过定时开关指定的灯具。

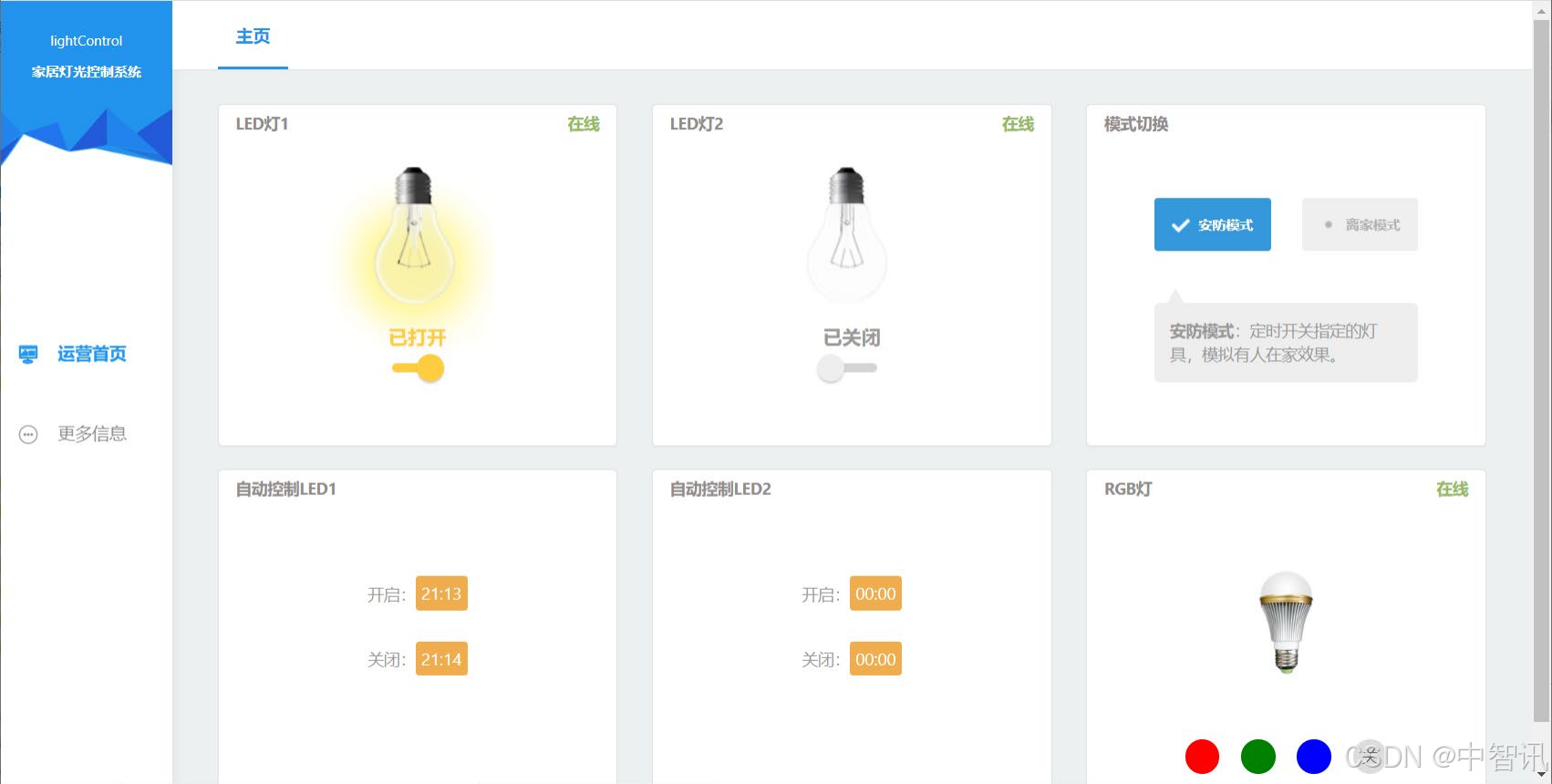

定时开关控制：在开启的时间自动打开灯、关闭的时间自动关闭灯，在定时时间范围内不能通过点击按钮控制 LED 灯的开关。
