模拟电路设计：应用与解决方案的教程指南 第一章 电源管理

模拟电路设计：应用与解决方案的教程指南

第一张 电源管理

第一节 电源管理教程

陶瓷输入电容器可能导致过电压瞬变 1

在输入滤波方面，陶瓷电容器是一个很好的选择。它们具有高纹波电流额定值和低等效串联电阻和等效串联电感。此外，陶瓷电容器对过电压不太敏感，可以在不降低工作电压的情况下使用。然而，设计人员必须注意到在输入电压突然施加时可能产生的过电压情况。在应用输入电压步进后，具有陶瓷电容器的典型输入滤波电路可能会产生比输入电压高两倍的电压瞬变。本文介绍了如何有效地使用陶瓷电容器进行输入滤波，并如何避免由于输入电压瞬变而引起的潜在问题。

这段话讲述了
在输入滤波方面，陶瓷电容器是一个很好的选择，并解释了其优点和注意事项。

陶瓷电容器具有高纹波电流额定值、低等效串联电阻和等效串联电感等特点，使其成为输入滤波的理想选择。此外，陶瓷电容器对过电压不太敏感，可以在不降低工作电压的情况下使用。然而，设计人员必须注意到在输入电压突然施加时可能产生的过电压情况。在应用输入电压步进后，典型的陶瓷电容器输入滤波电路可能会产生比输入电压高两倍的电压瞬变。

本文介绍了如何有效地使用陶瓷电容器进行输入滤波，并提供了避免由于输入电压瞬变而引起的潜在问题的方法和建议。

减小线性稳压器输出中的开关稳压器残留 2

线性稳压器通常用于后稳压开关稳压器的输出。其好处包括提高稳定性、精度、瞬态响应和降低输出阻抗。理想情况下，这些性能提升应该伴随着显著减少的开关稳压器产生的纹波和尖峰。实际上，所有线性稳压器在处理纹波和尖峰方面都会遇到一些困难，特别是在频率上升时。本文解释了线性稳压器动态限制的原因，并介绍了改善纹波和尖峰抑制的板级技术。文中还介绍了基于硬件的纹波/尖峰模拟器，可以在不同条件下快速进行插板测试。三个附录回顾了铁氧体磁珠、电感器滤波器和宽带、亚毫伏信号的探测实践。

这段话讲述了
如何在线性稳压器输出中减小开关稳压器的残留。

线性稳压器通常用于对开关稳压器的输出进行后稳压。它能带来多种好处，包括提高稳定性、精度、瞬态响应和降低输出阻抗。理想情况下，这些性能的提升应该伴随着显著减少的开关稳压器产生的纹波和尖峰。然而，在实际应用中，所有线性稳压器在处理纹波和尖峰方面都会遇到一些困难，特别是随着频率的升高。

本文解释了线性稳压器动态限制的原因，并提出了一些板级技术来改善对纹波和尖峰的抑制效果。还介绍了基于硬件的纹波/尖峰模拟器，可以在各种条件下进行快速的插板测试。此外，还有三个附录回顾了铁氧体磁珠、基于电感器的滤波器以及用于宽带、亚毫伏信号的探测实践。

笔记本电脑和掌上系统的电源调节 3

笔记本电脑和掌上系统需要从电池中产生多个电压。竞争解决方案要求体积小、高效率和轻量化。本文介绍了高效率5V和3.3V开关和线性稳压器、背光显示驱动器和电池充电器的电路。所有电路都是根据上述要求进行特别设计的。

电压稳压器的双线虚拟远程感测 4

电线和连接器具有电阻。这个简单而不可避免的事实决定了电源的远程负载电压将小于电源的输出电压。传统的方法是通过使用“四线”远程感测来消除电压降效应。电源的高阻抗感测输入从单独的、与负载相关的感测线接收信号。这种方案效果很好，但需要专用的感测线，这在许多应用中是一个重大的缺点。一种新的方法利用载波调制技术，在保持负载调节的同时消除了感测线。

1.陶瓷输入电容器可能会引起过电压瞬变。

最近便携设备设计的趋势之一是使用陶瓷电容器来过滤直流/直流转换器的输入。选择陶瓷电容器通常是因为它们体积小、等效串联电阻（ESR）低和高有效值电流能力。此外，最近设计师们也开始转向陶瓷电容器，因为钽电容器供应短缺。

然而，使用陶瓷电容器进行输入滤波可能会引起问题。对陶瓷电容器施加电压跳变会引起大电流突增，将能量储存到电源引线的电感中。当这些储存的能量从电感中转移到陶瓷电容器时，会产生大的电压峰值。这些电压峰值很容易是输入电压跳变的两倍。

（1）自行承担插入墙适配器的风险

输入电压瞬变问题与上电顺序有关。如果将墙适配器插入交流插座并首先上电，然后将墙适配器输出插入便携设备，可能会引起输入电压瞬变，可能会损坏设备内部的直流/直流转换器。

（2）搭建测试电路

为了说明问题，将一个典型的用于笔记本电脑应用的24V墙适配器连接到一个典型的笔记本电脑直流/直流转换器的输入端。所使用的直流/直流转换器是一种同步降压转换器，从24V输入产生3.3V输出。

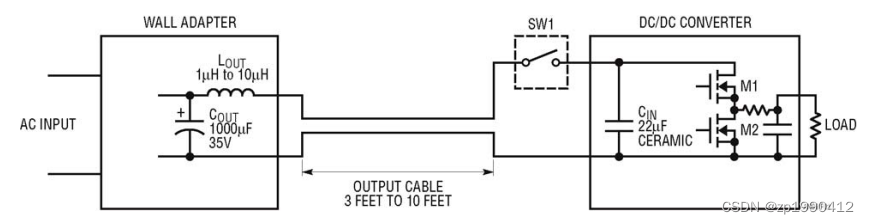

图1.1 * 墙适配器和便携设备连接的框图

测试设置的框图如图1.1所示。LOUT表示引线电感和某些墙适配器中的输出电磁干扰滤波电感的等效电感。墙适配器的输出电容通常在1000 uF的数量级；对于我们的目的，我们可以假设它具有低ESR（在10mΩ到30mΩ范围内）。墙适配器和直流/直流转换器接口的等效电路实际上是一个串联谐振电路，主要组成部分是LOUT、CIN和等效ESR（等效ESR必须包括CIN的ESR、引线电阻和LOUT的电阻）。

输入电容器CIN必须是一个低ESR设备，能够承受输入纹波电流。在典型的笔记本电脑应用中，该电容器的范围通常在10 uF到100 uF之间。确切的电容器值取决于多个因素，但主要要求是它必须能够处理由直流/直流转换器产生的输入纹波电流。输入纹波电流通常在1A到2A范围内。因此，所需的电容器可以是一个10 uF到22 uF的陶瓷电容器，两到三个22 uF的钽电容器或一个到两个22 uF的OS-CON电容器。

（3）打开开关

当图1.1中的开关SW1被打开时，混乱开始了。由于墙适配器已经插入，其低阻抗输出电容器之间存在24V的电压。另一方面，输入电容器CIN的电势为0V。

从t = 0s开始发生的情况非常基本。施加的输入电压将导致电流通过LOUT流动。CIN将开始充电，CIN上的电压将逐渐上升到24V输入电压。一旦CIN上的电压达到墙适配器的输出电压，LOUT中储存的能量将进一步提高CIN上的电压超过24V。CIN上的电压最终会达到峰值，然后回落到24V。CIN上的电压可能会在24V值附近震荡一段时间。实际波形将取决于电路元件。

如果您打算运行此电路模拟，请记住，在瞬态条件下，实际电路元件很少是线性的。例如，电容器的电容值可能会发生变化（Y5V陶瓷电容器在额定输入电压下会损失80%的初始电容）。此外，输入电容器的ESR将取决于波形的上升时间。由于磁性材料的饱和，抑制电磁干扰电感的电感也可能在瞬态期间下降。

（4）测试便携应用

图1.2显示了在笔记本电脑应用中使用的典型CIN和LOUT值的输入电压瞬态。图1.2显示了CIN值为10 uF和22 uF，LOUT值为1 uH和10 uH的输入电压瞬态。

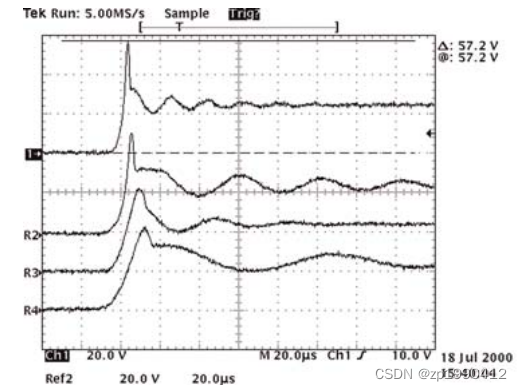

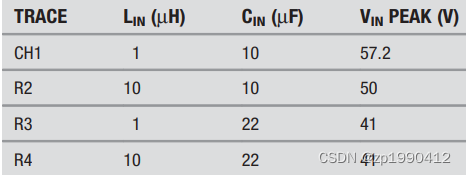

图1.2 * 陶瓷电容器上的输入电压瞬态 表1.1 图1.2中波形的峰值电压

顶部波形显示了最坏情况下的瞬态，使用10 uF电容器和1 uH电感。CIN上的电压峰值达到57.2V，输入为24V的直流电。直流/直流转换器可能无法经受多次暴露于57.2V的情况。10 uF和10 uH的波形（R2迹线）看起来稍微好一些。峰值仍然在50V左右。波形R2峰值后的平坦部分表明，图1.1中的直流/直流转换器内部的同步MOSFET M1正在雪崩并承受能量冲击。迹线R3和R4的峰值约为41V，分别对应于22 uF电容器和1 uH电感以及10 uH电感。

（5）不同输入元件的输入电压瞬态

不同类型的输入电容器会产生不同的瞬态电压波形，如图1.3所示。顶部迹线（R1）显示了22 uF电容器和1 uH电感的参考波形，
峰值为40.8V。

图1.3中的波形R2显示了在输入端添加瞬态电压抑制器时发生的情况。输入电压瞬态被夹住，但没有被消除。很难将电压瞬态的击穿电压设置得足够低，以保护直流/直流转换器，并且远离输入源（24V）的工作直流电平。所使用的瞬态电压抑制器P6KE30A在24V时开始导通的距离太近了。

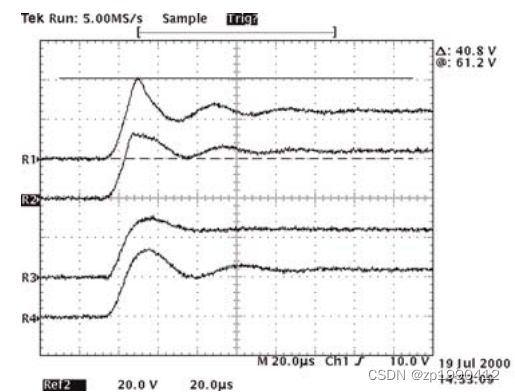

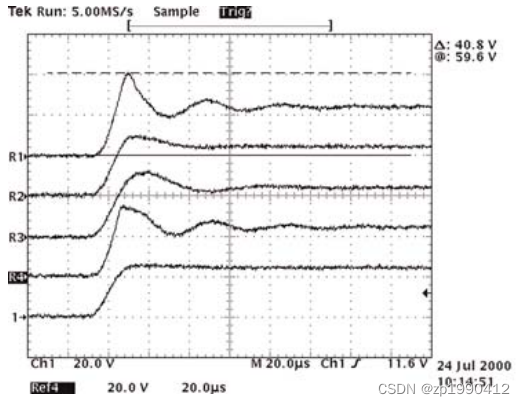

图1.3 * 不同输入元件的输入瞬态

不幸的是，使用具有更高电压等级的瞬态电压抑制器无法提供足够低的钳位电压。
波形R3和R4分别使用了22 uF、35V AVX TPS型钽电容和22 uF、30V Sanyo OS-CON电容。使用这两个电容器，瞬态电压已经降至可控制的水平。
然而，这些电容器比陶瓷电容器更大，且需要多个电容器才能满足输入纹波电流的要求。

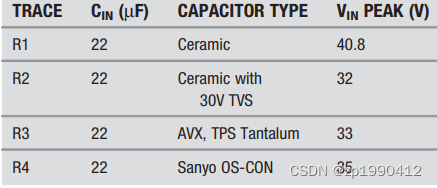

表1.2 图1.3中波形的峰值电压。

（6）优化输入电容器

图1.3中的波形显示了输入电容器类型对输入瞬态的影响。
优化输入电容器需要清楚地了解瞬态期间发生的情况。就像普通的谐振RLC电路一样，图1.1中的电路可能具有欠阻尼、临界阻尼或过阻尼的瞬态响应。

由于目标是最小化输入滤波电路的尺寸，所得到的电路通常是一个欠阻尼谐振电路。然而，实际上需要一个临界阻尼电路。临界阻尼电路将很好地升到输入电压，没有电压过冲或振铃。

为了使输入滤波器设计小型化，理想情况下使用陶瓷电容器，因为它们具有高纹波电流额定值和低等效串联电阻（ESR）。在设计开始时，首先需要确定输入电容器的最小值。在本例中，已确定22 uF、35V陶瓷电容器应该足够使用。使用该电容器产生的输入瞬态显示在图1.4的顶部示踪中。显然，如果使用30V额定的元件，将会有问题。

为了获得最佳的瞬态特性，输入电路必须被阻尼。波形R2显示了当添加一个22 uF陶瓷电容器并串联一个0.5 W电阻时会发生什么。输入电压瞬态现在很好地稳定在30V。

通过添加具有高等效串联电阻（约为0.5 W）的电容器，也可以实现临界阻尼。波形R3显示了当在输入上并联一个22 uF、35V AVX TPS型钽电容器时的瞬态响应。

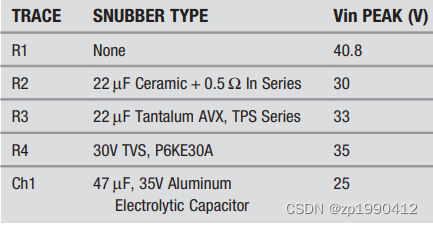

图1.4显示了优化输入电路波形以降低峰值电压的情况。 表1.3显示了使用22 uF输入陶瓷电容器和添加阻尼器的波形的峰值电压。

为了进行比较，波形R4显示了使用30V瞬态电压抑制器的输入电压瞬态。

最后，图1.4底部示踪（Ch1）显示了理想的波形。结果发现，这也是最经济的解决方案。电路使用了一颗35CV47AXA型号的47 uF、35V三洋铝电解电容器。该电容器的电容值和等效串联电阻正好能够提供与22 uF陶瓷电容器和1 uH输入电感一起的临界阻尼。35CV47AXA的等效串联电阻值为0.44 W，RMS电流额定值为230mA。显然，在具有1A到2A RMS纹波电流的应用中，单独使用该电容器是不可行的，需要额外使用22 mF陶瓷电容器。另一个好处是，该电容器非常小，尺寸仅为6.3mm x 6mm。

（7）结论

输入电压瞬态是一个不应忽视的设计问题。防止输入电压瞬态的设计解决方案可以非常简单和有效。如果解决方案得到正确应用，可以最小化输入电容器，同时减小成本和尺寸，而不会牺牲性能。

2.减小线性稳压器输出中开关稳压器残留的尖峰——消除那些可恶的尖峰

（1）引言

线性稳压器通常用于对开关稳压器输出进行后稳压。其好处包括提高稳定性、精度、瞬态响应和降低输出阻抗。理想情况下，这些性能提升应伴随着明显减少的开关稳压器产生的纹波和尖峰。然而，在实践中，所有线性稳压器都会遇到一些纹波和尖峰的问题，尤其是频率升高时。这种效应在小的稳压器输入电压差（VIN到VOUT）时被放大，这是不幸的，因为保持效率所需的小差值是可取的。图2.1显示了一个概念性的线性稳压器和与之相关的部件，驱动来自开关稳压器输出。

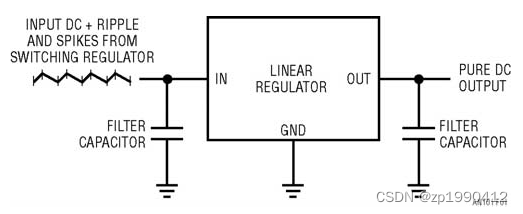

图2.1 * 概念性线性稳压器及其滤波电容器理论上可以抑制开关稳压器的纹波和尖峰

输入滤波电容器的目的是在它们到达稳压器之前平滑纹波和尖峰。

输出电容器在高频时维持低输出阻抗，改善负载瞬态响应，并为一些稳压器提供频率补偿。

附加目的包括降噪和最小化出现在稳压器输出的残余输入相关的工件。最后这一类问题——残余输入相关的工件——是我们关心的。即使是幅度很小的高频成分，也会对噪声敏感的视频、通信和其他类型的电路造成问题。为了消除这些不受欢迎的信号及其产生的影响，我们已经花费了大量的电容器和头痛药。尽管它们顽固而且有时似乎对任何治疗都无效，但理解它们的起源和本质是控制它们的关键。

（2）开关稳压器交流输出内容

图2.2详细描述了开关稳压器的动态（交流）输出内容。它包括相对较低频的纹波，通常在开关稳压器的时钟频率范围内，通常为100kHz到3MHz，并且与功率开关的过渡时间相关的非常高频的“尖峰”。开关稳压器的脉冲能量传输产生了纹波。滤波电容器可以平滑输出，但不能完全消除纹波。这些尖峰通常具有接近100MHz的谐波成分，是由于开关稳压器内部的高能量、快速切换的功率元件引起的。滤波电容器的目的是减少这些尖峰，但在实践中无法完全消除它们。降低稳压器的重复率和过渡时间可以大大减小纹波和尖峰的幅度，但磁性元件的尺寸增加，效率降低。同样，快速的时钟和快速的切换使得磁性元件尺寸小、效率高，但也导致高频纹波和尖峰出现在线性稳压器中。

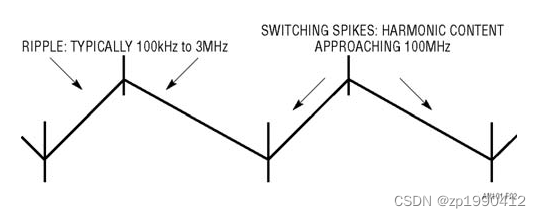

图2.2 * 开关稳压器输出包含相对较低频的纹波和高频的“尖峰”，这些“尖峰”来自稳压器的脉冲能量传输和快速过渡时间

（3）纹波和尖峰的抑制

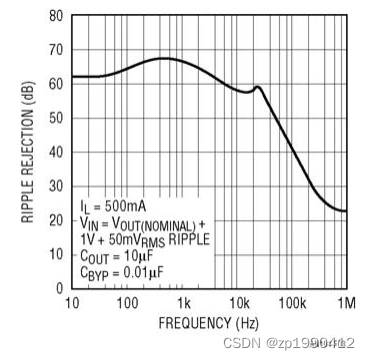

图2.3 显示了LT1763低压差线性稳压器的纹波抑制特性，在100kHz处有40dB的衰减，逐渐减小到1MHz。开关尖峰的谐波成分接近100MHz，直接从输入传递到输出。

稳压器在抑制纹波方面比非常宽带的尖峰更好。图2.3显示了LT1763低压差线性稳压器的抑制性能。在100kHz处有40dB的衰减，衰减到1MHz时约为25dB。更宽带的尖峰直接通过稳压器。输出滤波电容器的目的是吸收尖峰，但它也有高频性能限制。稳压器和滤波电容器的不完美响应，由于高频寄生参数，在图2.1中显得过于简单。图2.4重新阐述了图2.1，并包括寄生项以及一些新的组件。

该图考虑了调节路径，重点关注高频寄生效应。识别这些寄生项很重要，因为它们使纹波和尖峰传播到名义上调节的输出中。此外，了解寄生元素可以提供测量策略，有助于减少高频输出内容。稳压器包括高频寄生路径，主要是通过其通道晶体管以及进入其参考和调节放大器的电容。这些项与有限的稳压器增益带宽相结合，限制了高频抑制。输入和输出滤波电容器包括寄生电感和电阻，随着频率的升高，它们的效果会下降。杂散布局电容提供了额外的非理想传输路径。由于地路径电阻和电感的存在，地电位差异增加了额外的误差，并且也使测量变得复杂。一些通常与线性稳压器无关的新组件也出现了。这些组件包括稳压器输入和输出线路中的铁氧体珠或电感器。这些组件具有自己的高频寄生路径，但可以显著改善整体稳压器的高频抑制，将在下文中讨论。

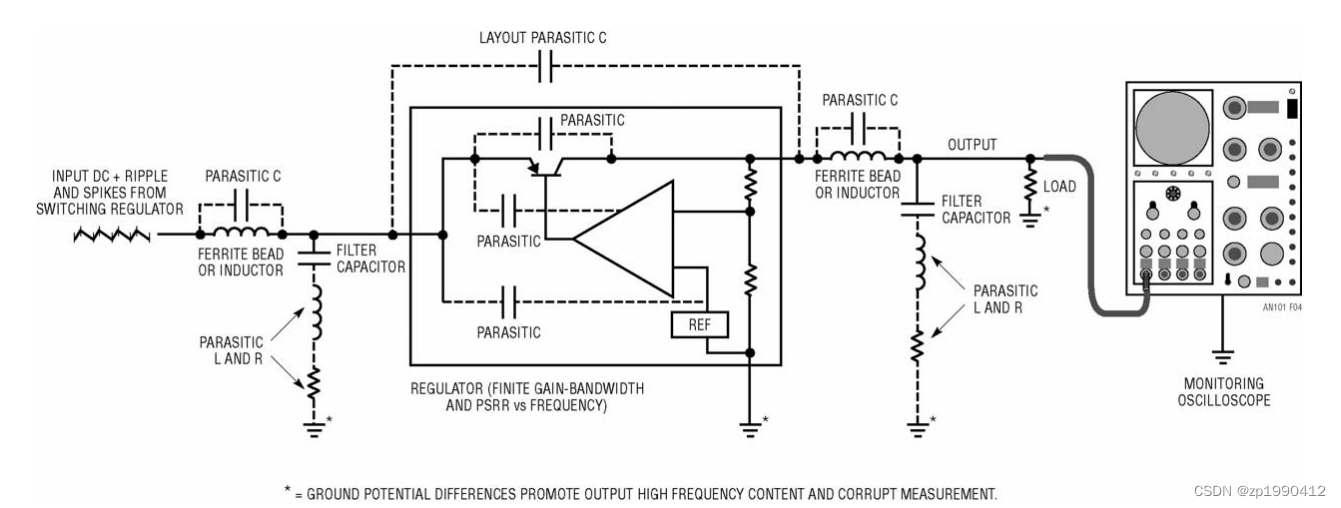

图2.4展示了一个概念性的线性稳压器，显示了低频抑制、寄生参数、增益带宽和频率限制、稳压器的高频抑制以及被动元件对纹波和尖峰的衰减，但寄生参数会降低其效果。布局电容和地电位差异会引入误差，使测量变得复杂。

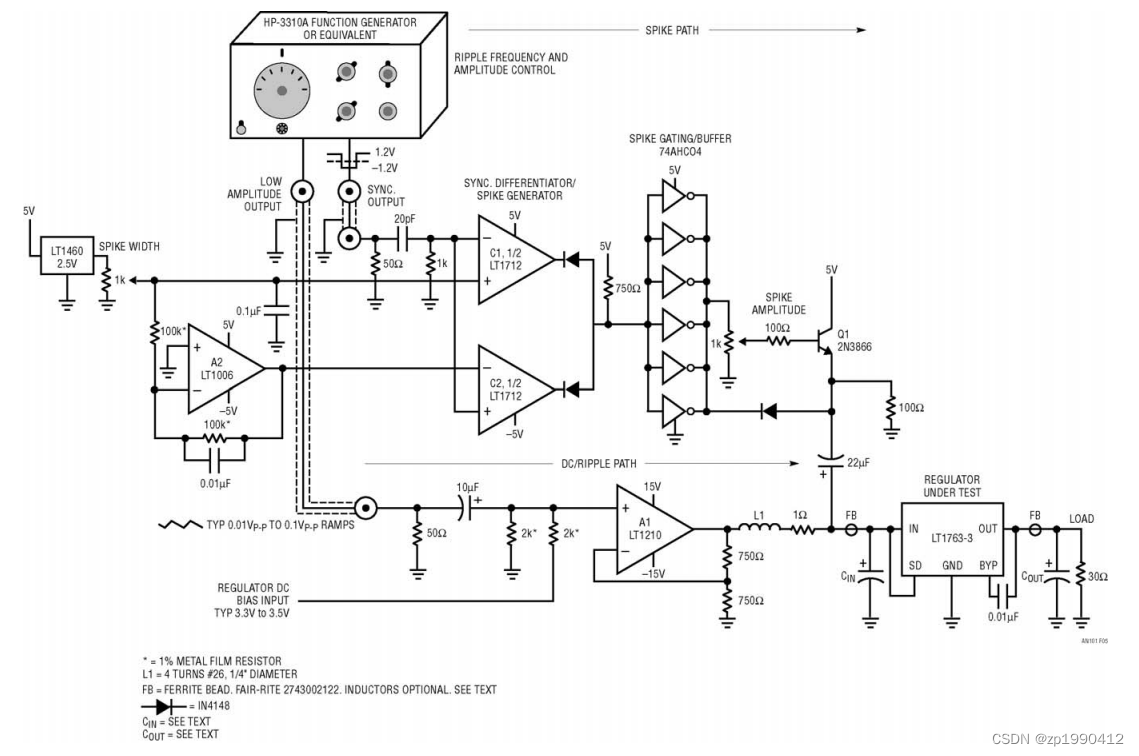

图2.5是一个电路模拟开关稳压器的输出。直流、纹波幅度、频率和尖峰持续时间可以独立设置。分路方案将宽带尖峰与直流和纹波相加，将模拟的开关稳压器输出呈现给线性稳压器。函数发生器为两个路径提供波形信号。

（4）纹波/尖峰模拟器

为了理解问题，需要观察稳压器在各种条件下对纹波和尖峰的响应。希望能够独立地改变纹波和尖峰的参数，包括频率、谐波内容、幅度、持续时间和直流电平。这是一种非常灵活的能力，可以实时优化和对各种电路变化进行敏感性分析。
尽管在实际开关稳压器驱动条件下观察线性稳压器的性能是无可替代的，但硬件模拟器可以减少意外情况的发生。图2.5提供了这种能力。它使用一个商用函数发生器和两个并联信号路径组成电路。直流和纹波通过一个相对较慢的路径传输，而宽带尖峰信息则通过一个快速路径进行处理。这两条路径在线性稳压器的输入处合并。函数发生器的可设置的斜坡输出（图2.6的A轨迹）馈送给由功率放大器A1和相关组件组成的直流/纹波路径。A1接收斜坡输入和直流偏置信息，并驱动待测试的稳压器。L1和1W电阻器使得A1能够在纹波频率下驱动稳压器而不产生不稳定性。宽带尖峰路径是从函数发生器的脉冲“同步”输出（轨迹B）中获取的。该输出的边沿经过微分（轨迹C）并馈送给双极比较器C1-C2。比较器的输出（轨迹D和E）是与斜坡的拐点同步的尖峰。尖峰的宽度由施加在C1和C2上的互补直流阈值电位（通过1k电位器和A2）控制。二极管门控和并联逻辑反相器将轨迹F呈现给尖峰幅度控制。跟随器Q1将尖峰与A1的直流/纹波路径相加，形成线性稳压器的输入（轨迹G）。

图2.6 * 开关稳压器输出模拟器波形。函数发生器提供纹波（轨迹A）和尖峰（轨迹B）路径信息。经微分的尖峰信息的双极偏移（轨迹C）通过C1-C2进行比较，产生轨迹D和E的同步尖峰。二极管门控/反相器将轨迹F呈现给尖峰幅度控制。Q1将尖峰与来自功率放大器A1的直流/纹波路径相加，形成线性稳压器的输入（轨迹G）。尖峰宽度设置异常宽以提高照片清晰度。

（5）线性稳压器高频抑制评估/优化

上述电路方便了线性稳压器高频抑制的评估和优化。以下照片显示了一个典型条件下的结果，但直流偏置、纹波和尖峰特性可以根据需要进行变化以适应所需的测试参数。图2.7显示了图2.5中LT1763 3V稳压器对3.3V直流输入的响应，具有轨迹A的纹波/尖峰内容，CIN = 1mF和COUT = 10mF。稳压器输出（轨迹B）显示纹波被抑制了20倍。输出的尖峰减少较少，其谐波内容保持较高。稳压器在尖峰上升时间上没有抑制。电容必须完成这个任务。不幸的是，电容器受到完全滤除宽带尖峰的固有高频损耗项的限制；轨迹B上的剩余尖峰没有上升时间的减少。在这些上升时间上增加电容值没有好处。图2.8（与图2.7相同的轨迹分配）在COUT = 33mF的情况下显示了5倍的纹波减少，但尖峰幅度减小很少。

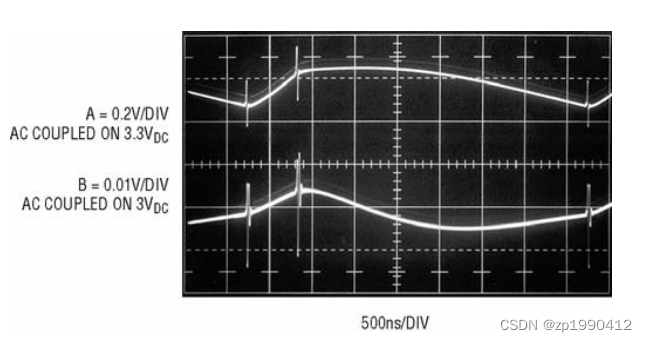

图2.7 * CIN = 1mF，COUT = 10mF 的线性稳压器输入（轨迹A）和输出（轨迹B）的纹波和开关尖峰内容。驱动10mF的输出尖峰幅度较低，但上升时间保持较快。

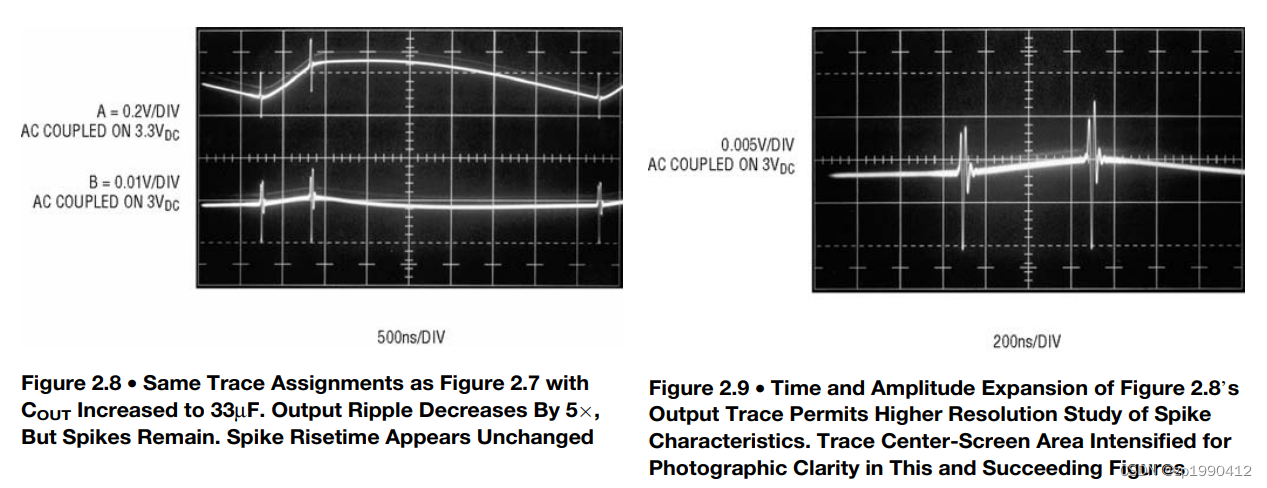

图2.8· 与图2.7相同的轨迹分配，但COUT增加到33uF。输出纹波减少了5倍，但尖峰仍然存在。尖峰上升时间似乎没有改变。

图2.9。图2.8输出轨迹的时间和幅度扩展，可以对尖峰特性进行更高分辨率的研究。为了提高照片清晰度，在本图和后续图中，屏幕中心区域被加强显示。

图2.9是图2.8轨迹B的时间和幅度扩展，可以对尖峰特性进行高分辨率研究，从而进行以下评估和优化。图2.10显示了在CIN2之前立即放置铁氧体珠时的显著结果。尖峰幅度下降约5倍。珠子在高频处产生损耗，严重限制尖峰的通过。直流和低频无衰减地传递到稳压器。在COUT之前放置第二个铁氧体珠子产生了图2.11的轨迹。珠子的高频损耗特性进一步降低了尖峰幅度，使其低于1mV，而不会在稳压器的输出路径中引入直流电阻。

图2.12是前一个图的增益更高的版本，测量到900mV的尖峰幅度，几乎比没有铁氧体珠时低了20倍。通过将示波器输入接地靠近测量点来验证指示的结果是否受到共模分量或接地回路的干扰。理想情况下，不应出现任何信号。图2.13显示几乎没有信号出现，表明图2.12的显示是真实的。

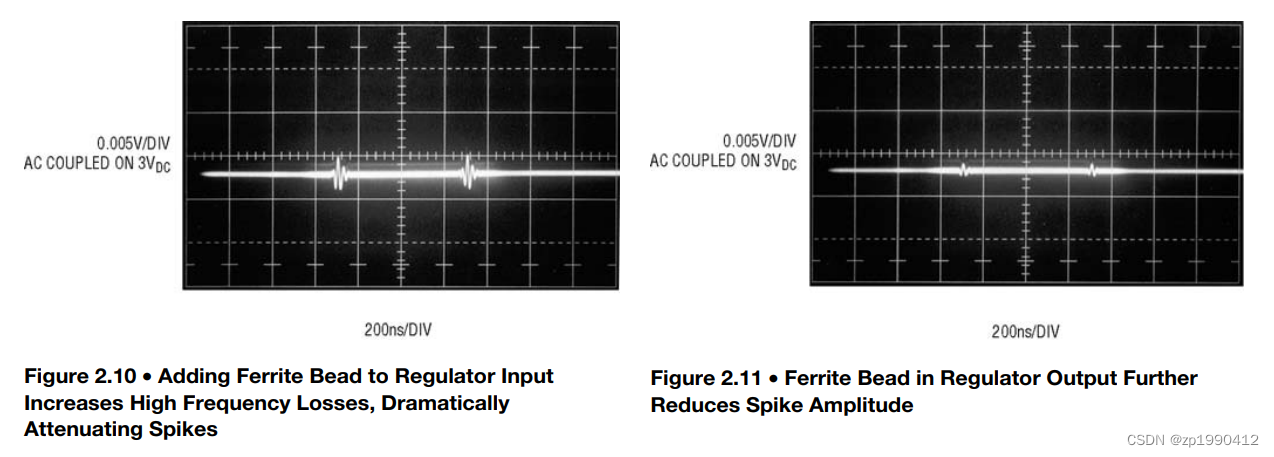

图2.10 在稳压器输入处添加铁氧体珠会增加高频损耗，显著减弱尖峰。

图2.11. 稳压器输出处的铁氧体珠进一步降低了尖峰幅度。

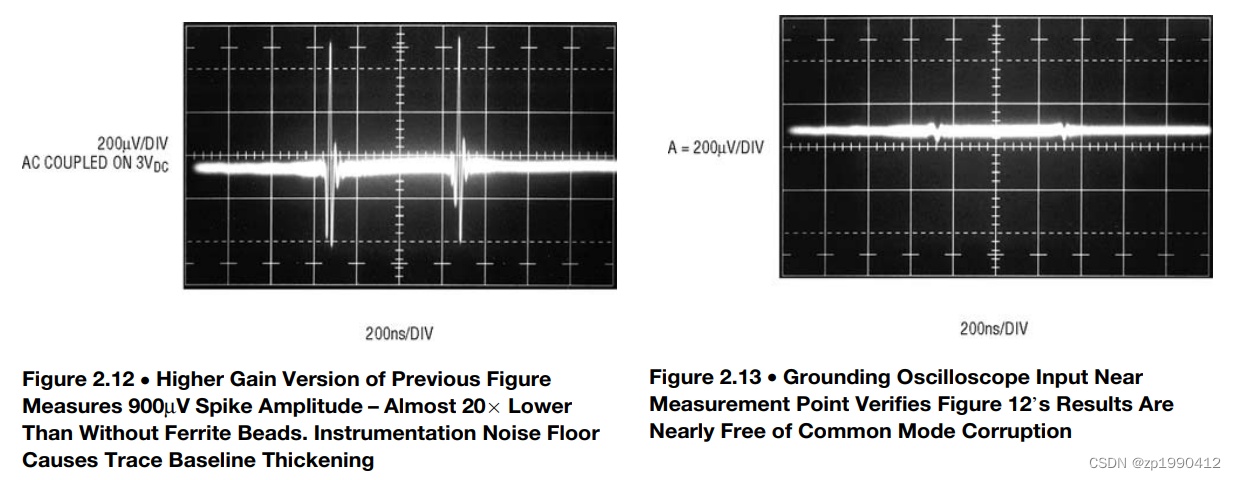

图2.12. 前一个图的增益更高版本测量到了900uV的尖峰幅度，几乎比没有铁氧体珠时低了20倍。仪器噪声使轨迹基线变粗。

图2.13. 在测量点附近接地示波器输入验证了图2.12的结果几乎没有共模干扰。

附录A

关于铁氧体珠的介绍

铁氧体珠封装的导体具有随着频率升高而增加阻抗的特性，这种效应非常适合对直流和低频信号传输导体进行高频噪声滤波。在线性稳压器的通频带内，铁氧体珠基本上是无损耗的。在更高的频率下，铁氧体材料与导体的磁场相互作用，产生损耗特性。不同的铁氧体材料和几何形状会导致不同的损耗因子与频率和功率水平的关系。图A1显示了这一点。阻抗从直流时的0.01欧姆上升到100MHz时的50欧姆。随着直流电流和恒定磁场偏置的增加，铁氧体的损耗效果变得不那么明显。需要注意的是，可以将珠子在导体上串联，按比例增加它们的损耗贡献。有各种各样的珠子材料和物理配置可供选择，以满足标准和定制产品的要求。

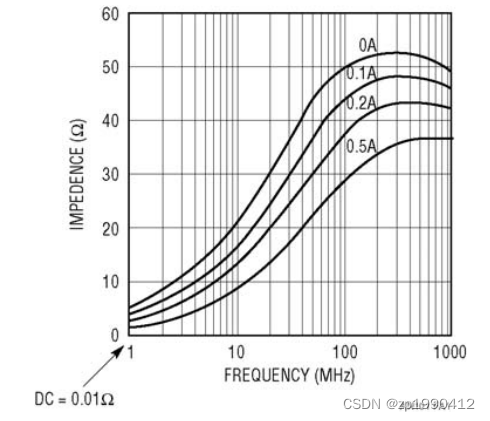

图A1 * 表面贴装铁氧体珠（Fair-Rite 2518065007Y6）在不同直流偏置电流下的阻抗与频率关系。在直流和低频时，阻抗基本上为零，随着频率和直流电流的变化而上升到50欧姆以上。 来源：Fair-Rite 2518065007Y6数据手册。

附录B

电感器作为高频滤波器

有时候可以使用电感器代替珠子进行高频滤波。通常，2mH到10mH的数值是适当的。优点包括广泛可获得性和在较低频率（例如100kHz）时更好的效果。图B1显示了缺点，包括由于铜损耗而增加的稳压器通路的直流电阻、寄生并联电容和潜在的对杂散开关稳压器辐射的敏感性。铜损耗在直流时出现，降低效率；寄生并联电容允许不需要的高频信号通过。电感器在电路板上的位置可能会使得杂散磁场对其绕组产生影响，有效地将其变成变压器的副边。由此产生的观察到的尖峰和纹波相关的伪像会伪装成传导性组分，降低性能。
图B2显示了一种基于PCB线路的电感滤波器形式。这种由螺旋或蛇形图案形成的延长长度的线路在高频时具有电感性质。在某些情况下，它们可以出人意料地有效，尽管单位面积的损耗要比铁氧体珠少得多。

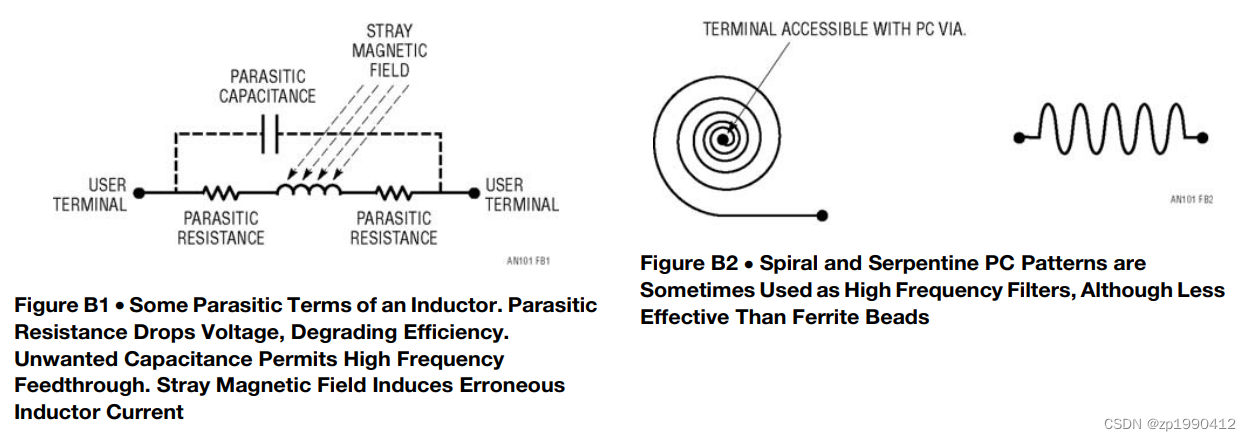

图B1：电感器的一些寄生参数。寄生电阻降低电压，降低效率。不需要的电容允许高频信号通过。杂散磁场引起错误的电感器电流。

图B2：螺旋和蛇形PC板图案有时被用作高频滤波器，尽管效果不如铁氧体珠好。

附录C

亚毫伏、宽带信号完整性的探测技术

要获得可靠的、宽带的亚毫伏测量结果，需要在进行任何测量之前注意关键问题。一个设计用于低噪声的电路板布局是必不可少的。考虑电源分配、地线和地平面的电流流动和相互作用。检查元件选择和放置的影响。规划辐射管理和负载回流电流的处理。如果电路正常，电路板布局合适且使用了适当的元件，那么只有在这种情况下才能进行有意义的测量。

即使是最精心准备的面包板，如果信号连接引入失真，也无法完成其任务。与电路的连接对于准确的信息提取至关重要。低电平、宽带测量要求在将信号路由到测试仪器时要小心。需要考虑的问题包括测试设备之间的地环路（包括电源）与面包板连接以及由于过长的测试引线或追踪长度而引起的噪声干扰。将连接到电路板的连接数最小化，并保持引线短。与面包板之间的宽带信号必须在同轴环境中路由，注意同轴屏蔽层如何与地系统连接。严格维护同轴环境对于可靠的测量尤为重要，在此进行了详细描述。

图C1展示了在连续的同轴信号路径中测量到的典型开关稳压器尖峰的可信呈现。尖峰的主体定义得相当好，之后的干扰被控制住了。图C2展示了同一事件，但是使用了一个3英寸的地线将同轴屏蔽层连接到电路板的地平面。出现了明显的信号失真和振荡。这些照片是在0.01V/分的灵敏度下拍摄的。更高灵敏度的测量需要相应更多的注意。

图C3详细说明了使用宽带40dB增益前置放大器的情况，允许进行文本图2.12的200mV/分测量。请注意，从稳压器到示波器的路径是纯同轴路径，包括交流耦合电容。同轴耦合电容的屏蔽层直接连接到稳压器板的地平面，电容的中心导体连接到稳压器的输出。没有非同轴的测量连接。图C4重复了文本图2.12，清晰地显示了900mV的输出尖峰。在图C5中，故意在测量点引入了两英寸的地线，违反了同轴环境。结果是波形呈现完全被破坏。作为验证测量完整性的最后一个测试，有必要重复图C4的测量，将信号路径的输入（例如同轴耦合电容的中心导体）接地靠近测量点，如文本图2.13所示。理想情况下，不应出现信号。实际上，由于共模效应，可能会有一些小的残留信号是可以接受的。

图C1. 在连续同轴信号路径中测量到的尖峰显示出主要事件后的适度干扰和振荡。
图C2. 引入3个非同轴地线连接导致明显的信号失真和主要事件后的振荡。

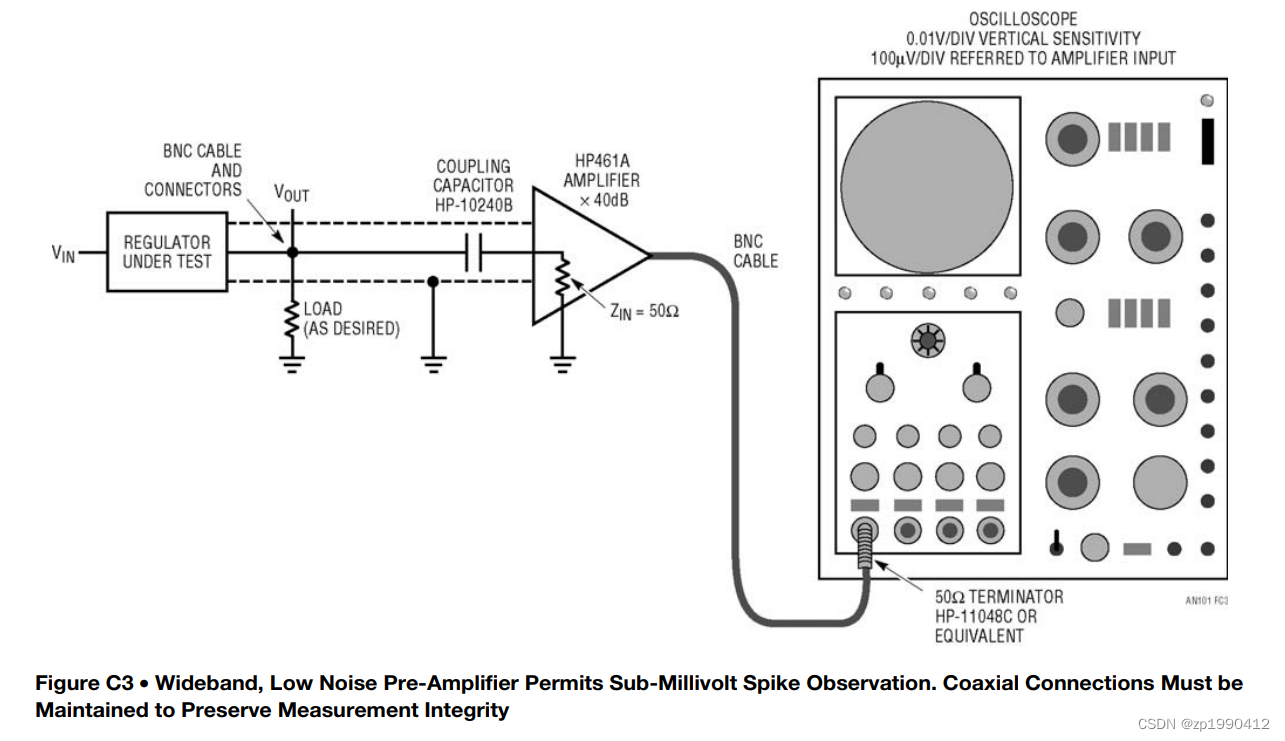

图C3 * 宽带、低噪声的前置放大器允许观察亚毫伏尖峰。必须保持同轴连接以保持测量的完整性。

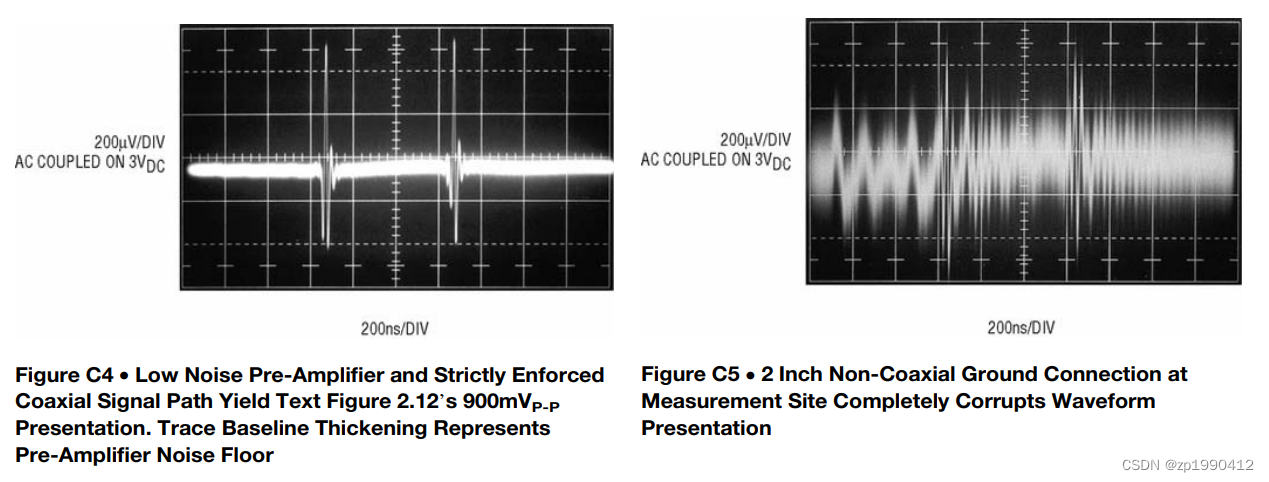

图C4· 低噪声前置放大器和严格执行的同轴信号路径产生了图2.12的900mVp-p呈现。迹线基线加粗表示前置放大器的噪声底线。
图C5. 测量点处的2英寸非同轴地线连接完全破坏了波形呈现。

3.笔记本电脑和掌上电脑系统的电源调节

引言

笔记本电脑和掌上电脑系统需要从单个电池中开发出多种稳定的电压。在这个领域，小尺寸、轻量化和高效率是竞争解决方案的必备条件。稍微提高效率可以延长电池寿命，使最终产品更加实用，而不增加重量。此外，高效率可以最小化电源调节组件所需的散热器，进一步减小系统的重量和尺寸。

电池系统包括镍镉电池、镍氢电池、铅酸电池、可充电锂电池以及一次性碱性电池。能够对各种电池进行电源调节使最终产品更具吸引力，因为电源可以互换，增加整体系统的多功能性。

主要可充电电池可以是四种二次电池类型之一，具备备用或紧急工作时可以使用碱性电池的能力。非可充电碱性电池提供的更高能量密度使得系统可以在不更换电池的情况下长时间运行。

这里展示的系统具有高效率和低零部件数的电源调节能力。在复杂性和效率之间进行了权衡，以最大程度地提高可制造性并降低成本。所有电源都可以在广泛的输入电压范围内工作，从而在电池配置的选择上具有很大的灵活性。

LT1432驱动器用于高效率5V和3.3V降压稳压器

LT1432是一款控制芯片，设计用于与LT1170或LT1270系列开关稳压器配合使用，制作出非常高效率的5V或3.3V降压（buck）开关稳压器（图3.1）。这些稳压器具有低损耗的饱和型NPN开关，通常配置为负极（发射极）接地。LT1432允许根据降压转换器的要求浮动开关，同时仍提供完全的开关饱和，以获得最高的效率。

图3.1 * LT1432 5V效率

许多其他功能已经集成到LT1432中，以增强在电池供电应用中的操作。精确的电流限制仅使用60mV的感应电压，允许折叠反馈，并使用“免费”的PCB导线材料作为感应电阻。逻辑控制的关断模式仅消耗15mA的电池电流，以允许极长的关断时间。开关IC由稳压器输出供电，以提高效率，并允许输入电压低至6.5V。
LT1432具有可选的突发模式操作，以在非常轻负载电流（0mA至100mA）下实现高效率。在正常开关模式下，待机功耗约为60mW，限制了轻负载时的效率。在突发模式下，待机功耗降低到约15mW。在此模式下，输出纹波为150mVP-P，但通常在数字逻辑电源的要求范围内。突发模式操作通常用于“睡眠”状态，其中IC存储芯片保持供电以保留数据，但系统的其余部分关闭。此模式下的负载电流通常在5mA至100mA范围内。工作模式受逻辑控制。
LT1432有8引脚表面贴装和DIP封装可供选择。LT1170和LT1270系列有5引脚TO-220表面贴装封装版本。

电路描述

图3.2所示的电路是一个基本的5V正向降压转换器，可在输入电压从6.5V到25V的范围内工作。功率开关位于LT1271的VSW引脚和GND引脚之间。其电流和占空比由VC引脚与GND引脚之间的电压控制。随着开关电流从零增加到满量程，该电压范围从1V到2V。LT1432通过具有内部参考和误差放大器的电路来维持正确的输出电压。放大器输出通过内部开漏NPN进行电平转换，驱动开关器的VC引脚。由于反馈引脚相对于GND引脚参考了许多伏特，因此无法使用正常的电阻分压反馈到开关器反馈引脚。反馈引脚（FB）只是通过一个电容进行旁路。这使得开关器的VC引脚高摆幅，具有约200mA的源电流能力。然后，LT1432的VC引脚通过接收这个电流来控制回路。C4形成主导回路的极点，R1添加了一个零点。C5形成一个更高频的回路极点，以控制VC引脚的开关纹波。
D2和C3产生了用于开关器的浮动5V电源，它们在开关“关闭”时间内峰值检测输出电压。这是一种非常高效的供电开关器的方式，因为功耗不随稳压器输入电压增加而增加。然而，该电路不是自启动的，因此必须使用某种方法来启动稳压器。这是通过LT1432中的内部电流路径来执行的，在启动期间允许电流从输入电源流向V+引脚。
在5V和3.3V稳压器中，D1、L1和C2充当降压转换器的常规防护二极管和输出滤波器。这些元件应该被精心选择，以保持高效率和可接受的输出纹波。

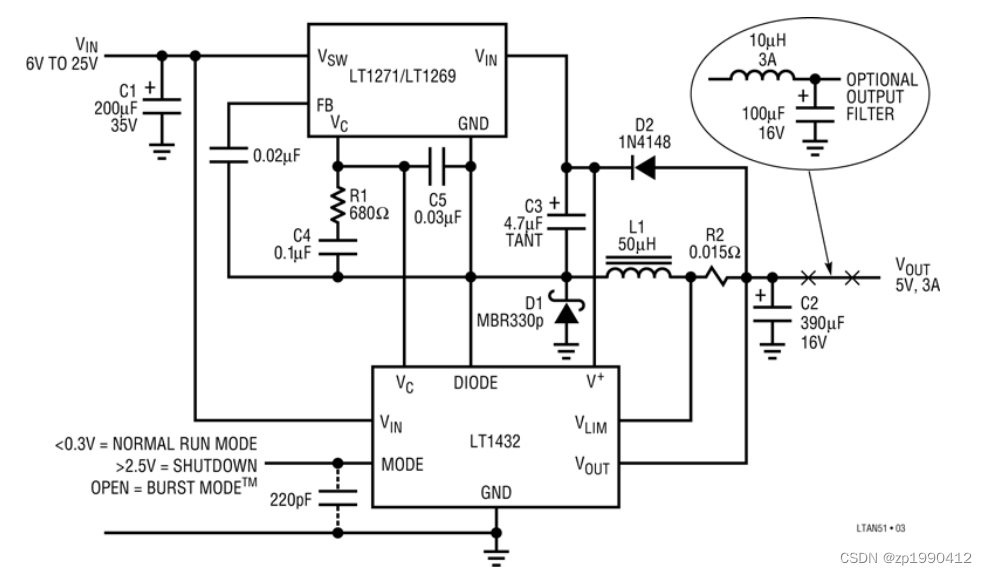

图3.2 * 高效5V稳压器，具有手动突发模式操作

电流限制由R2执行。为了保持高效率，感应电压只有60mV。这也降低了感应电阻的值，足以利用印刷电路板导线作为感应电阻。感应电压具有正温度系数，以匹配铜的温度系数。

基本稳压器有三种不同的工作模式，由模式引脚驱动定义。当模式引脚接地时，进行正常操作。浮动模式引脚可以启动低静态电流突发模式操作。在该模式下，输入电流通常为1.3mA，输出纹波电压为100mVP-P。将模式引脚拉高至2.5V以上，将整个稳压器置于微功耗关断状态，此时通常的功耗小于20mA。

使用主动（同步）开关替代防护二极管有什么好处？这是一种时髦的做法，但计算和实际的面包板显示，效率提高最多只有几个百分点。这可以用以下简化公式来说明：

这并没有考虑FET栅极驱动损耗，这可以很容易地将这个数字降低到小于2%。同步开关配置的额外成本、体积和复杂性只有在最极端的情况下才是合理的选择。

Burst Mode效率受LT1432和开关IC的静态电流消耗限制。典型的Burst Mode无负载输入功率为17mW。这对于一个12V，1.2AHr电池组来说，大约可以提供一个月的电池寿命。增加负载功率将按比例减少放电时间。完全关闭电流仅约为15mA，远远低于典型电池的自放电速率。

BICMOS开关调节器系列提供最高的降压效率。

LTC1148单路和双路降压开关调节器控制器具有自动Burst Mode操作，以在低输出电流下保持高效率。该系列的所有成员都采用恒定关断时间、电流模式架构。这导致优秀的线路和负载瞬态响应、恒定的电感纹波电流以及良好的启动和短路电流控制。LTC1147/LTC1143驱动单个外部P通道MOSFET，而LTC1148/LTC1142和LTC1149驱动同步外部功率MOSFET，在开关频率高达250kHz。

表3.1概述了该系列与常见的笔记本DC至DC转换器需求的适用性。LTC1147可在8引脚SOIC封装中获得，并且仅驱动单个功率MOSFET，在效率上稍有损失，但PC板的占用空间最小。LTC1148HV/LTC1142HV在输入电压为4V至18V（最大20V）（最大20V）时提供同步开关功能，并具有低200mA的静态电流。LTC1149将同步开关操作扩展到48V（最大60V）的输入电压，但静态电流略有损失。

图3.3 * 高效率3.3V调节器具有手动突发模式操作
所有设备类型的额定电流水平由外部感应电阻器根据公式IOUT=100mV/RSENSE设置。最大峰值电感电流和Burst Mode电流也与RSENSE相关。峰值电流限制为150mV/RSENSE，而当输出电流下降到约15mV/RSENSE以下时，Burst Mode操作会自动开始。在此模式下，外部MOSFET被关闭以减少开关损耗，控制器处于200mA的供电电流（LTC1149为600mA）下休眠，而输出电容支持负载。当输出电容放电50mV时，控制器会短暂地重新开启或“burst”以充电电容。

完全关闭将供电电流降低到仅10mA（LTC1149为150mA）。

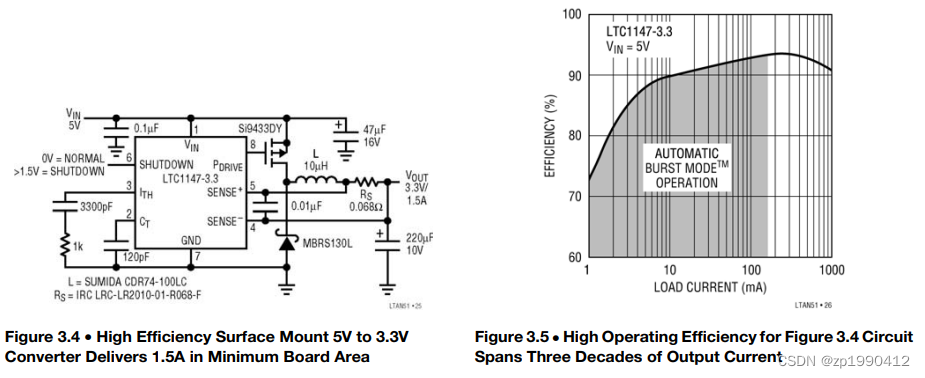

图3.4 * 高效率表面贴装5V至3.3V转换器在最小的板面积中提供1.5A输出
图3.5 * 图3.4电路的高工作效率覆盖了三个输出电流的数量级

图3.4显示的第一个应用将5V转换为3.3V，输出电流为1.5A。通过选择LTC1147-3.3，可以在稍微牺牲峰值效率的情况下实现最小的板空间解决方案（在该应用中，LTC1148-3.3驱动同步MOSFET将使高电流效率增加约2.5%）。

图3.5显示了Burst Mode操作如何在低输出电流下保持高效率。

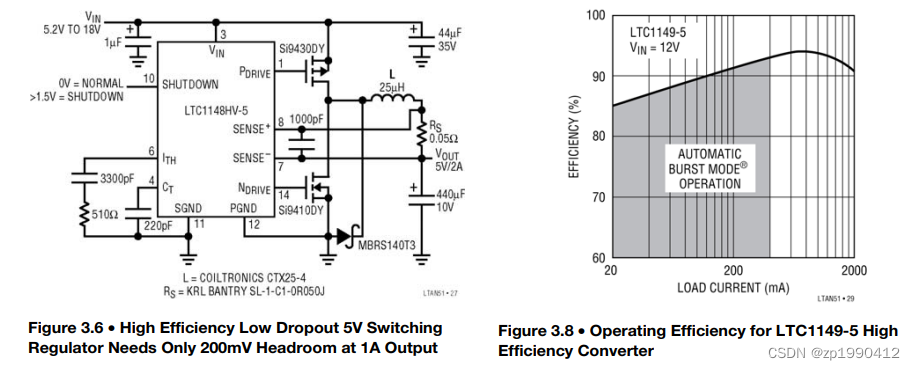

图3.6 * 高效率低压降5V开关调节器在1A输出时只需200mV的余量

图3.8 * LTC1149-5高效率转换器的工作效率

在第二个应用中（图3.6），使用LTC1148HV-5作为10W高效率调节器的控制器。由于其出色的低压降性能，此电路可以使用至少5节镍镉或镍氢电池。与系列的其他成员一样，LTC1148HV在丢失时达到100%占空比（P通道MOSFET直流打开）。为了维持稳定，输入到输出的电压差仅仅是负载电流与MOSFET、电感和电流感应电阻的总电阻的乘积。在图3.6的电路中，这个总电阻小于0.2Ω。在低输入电压下，必须使用逻辑级MOSFET。虽然LTC1148HV和LTC1142HV的18V输入电压额定值通常可以适应大多数电池组，但与笔记本电脑系统配套使用的交流适配器通常要求更高的输入电压。这是LTC1149的主要应用场景，如图3.7所示。这款2.5A调节器可在8V至30V的输入电压下工作（受标准MOSFET阈值电压限制），同时在图3.8中显示出良好的效率。由于主开关的低占空比，同步开关在高输入电压下起着越来越重要的作用。图3.4、3.6和3.7电路的板布局对于正确切换Burst Mode操作和连续操作至关重要。在检查LTC1148系列调节器时，定时电容引脚和电感电流是最重要的两个波形需要监测。定时电容引脚在休眠间隔期间只会降至0V，这只会在负载电流小于额定输出电流的约20%时发生。请参考相应的数据手册以获取有关正确元件位置和接地布线的信息。

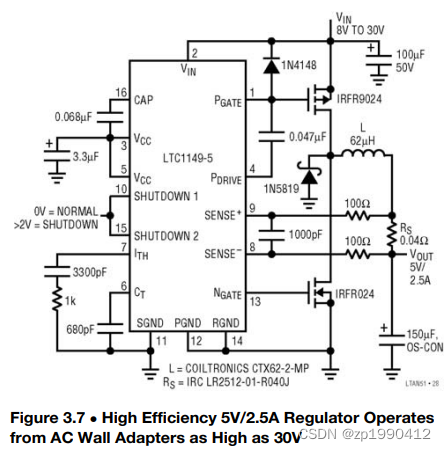

图3.7 * 高效率5V/2.5A调节器可从高达30V的交流适配器中工作

用于开关调节器应用的表面贴装电容器

在所有LTC1148系列电路中，选择输出电容器的一个好的经验法则是其等效串联电阻（ESR）必须小于或等于感应电阻的值（例如，对于图3.6电路，为0.05Ω）。在表面贴装应用中，可能需要并联多个电容器以满足应用的电容、ESR或有效值电流处理要求。铝电解电容器和干式钽电容器都可以以表面贴装形式获得。对于钽电容器，关键是要对其进行浪涌测试以用于开关电源。AVX TPS系列表面贴装钽电容器是一个很好的选择，可提供2mm至4mm的尺寸。例如，如果在应用中需要440mF/10V，可以使用2个AVX 220mF/10V（型号TPSE227K010）。请咨询制造商以获取其他具体建议。

高效率线性电源

开关电源在广泛的输入范围内工作，同时保持高效率。为了窄供电操作，已经开发了替代的笔记本系统，例如使用四个镍镉电池和线性稳压器提供5V输出。在充满电的情况下，四个镍镉电池的电压可能高达6V，并且在直接为系统供电时允许放电至4.5V。适用于这种技术的高效率低压降线性稳压器如图3.9所示。

这是一个完整的IC，采用成本非常低的TO-92 3引脚封装，驱动一个低饱和度PNP晶体管。可以使用多种功率PNP晶体管。

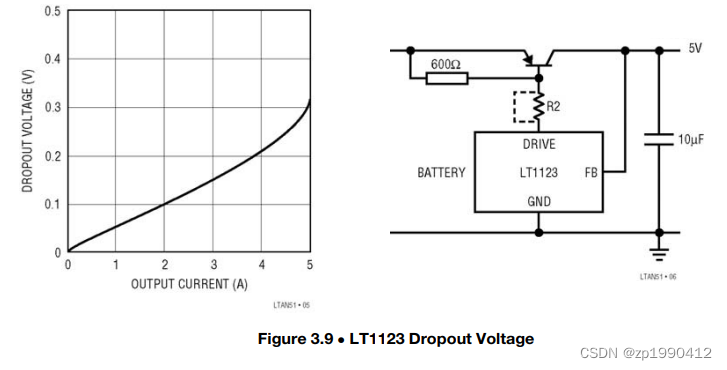

Motorola MJE1123和Zetex ZBD949被指定为此应用。该稳压器的压降取决于PNP晶体管的饱和度，并且在3A输出电流下可在0.25V范围内，较低的电流下更低。该系统的简单性对于笔记本应用非常有吸引力，并且在低输入电压下，线性稳压器的功率损耗很小，因此效率很高。

对于输入电压大于等于5.2V*，输出被调节为5V。当电池电压降低到5.2V*以下时，晶体管饱和，输出电压随输入电压下降，减去晶体管的饱和电压。

LT1123低压降驱动器可以向通道晶体管提供高达125mA的基极电流。在压降情况下，这个电流持续地供给通道晶体管的基极，因为晶体管保持饱和状态。如果需要更低的驱动电流，可以在晶体管的基极上串联插入一个可选电阻（R2），以最小化驱动电流并降低IC的功耗。可以在LT1123的驱动引脚上串联插入一个N沟道场效应晶体管，以实现系统的电气关断。

使用双高侧微功率N沟道MOSFET驱动器进行功率开关

LT1155双高侧N沟道MOSFET门极驱动器可用于高侧开关应用中的低成本N沟道MOSFET。由于内部电荷泵将门极电压提升到正电源上方，完全增强了N沟道MOSFET，因此不需要外部元件。微功率操作，待机电流为8mA，工作电流为85mA，可用于几乎所有电池供电系统，甚至用于主电源开关。

芯片上还包含了过流感应功能，以防止短路时自动关闭。可以在电流感应电路中串联添加时间延迟，以防止在高涌流负载（如电容器或灯）上误触发。LTC1155的工作电压范围为4.5V至18V，安全地驱动几乎所有的FET。它特别适用于微型功率操作至关重要的便携应用。该器件提供8引脚SO和DIP封装。

LTC1157是一个用于3.3V供电的双驱动器。LTC1157内部电荷泵将门极驱动电压提升到正电源上方5.4V（相对于地线上方8.7V），完全增强了逻辑电平N沟道MOSFET，用于3.3V高侧开关应用。电荷泵完全集成在芯片上，因此不需要外部元件来产生更高的门极电压。电荷泵设计非常高效，待机模式下仅需3mA，向功率MOSFET门极提供8.7V时为80mA。

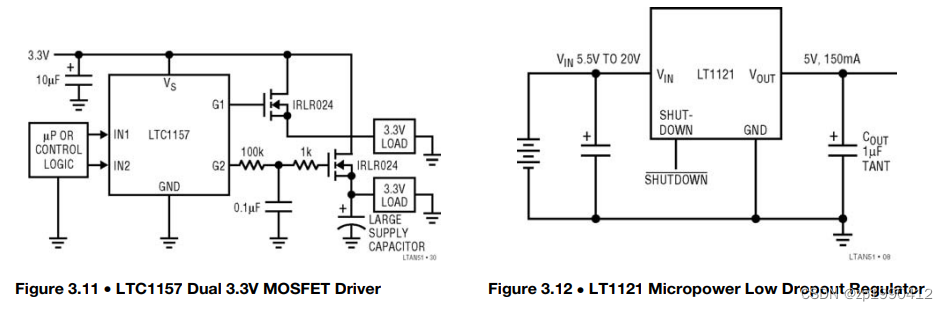

图3.11 * LTC1157双3.3V MOSFET驱动器
图3.12 * LT1121微功率低压差稳压器

图3.11演示了如何使用两个表面贴装MOSFET和LTC1157来开关两个3.3V负载。门极上升和下降时间通常为几十微秒，但可以通过添加两个电阻和一个电容器来减慢，如第二通道所示。有时需要较慢的上升和下降时间来降低大型供电电容器的启动电流需求。

LT1121是一款带有关断功能的微功率150mA稳压器。

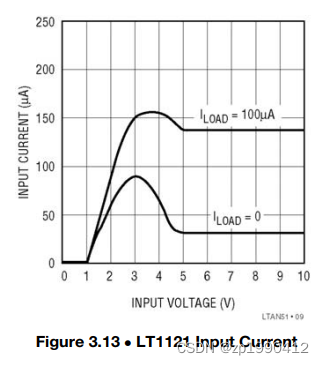

LT1121是一款微功率低压差稳压器，适用于在输出电流较低时需要静态电流非常低的应用。在零负载电流下，其输入电流仅为30mA。地引脚电流随负载电流增加而增加，但比例约为1:25，因此稳压器的效率仅低于线性稳压器的理论最大值约4%。更重要的是，当输入电压低于维持稳定输出所需的最低电压时，地引脚电流并不显著增加。

这些特性使得LT1121可以在输入电压低于正常范围时输出跟踪输入的情况下使用。以前的稳压器在这种情况下会吸收如此高的输入电流，以至于无法实现微功率操作。

为了使LT1121与具有高ESR的小输出电容器稳定工作，进行了额外的努力。相比以往的设计，建议使用1mF的钽质输出电容器，而不是10mF。可以使用更大的输出电容器而不用担心不稳定性。

LT1121非常适合笔记本电脑的备份和/或挂起模式电源。一个关断引脚允许完全关闭稳压器，输入电流降低到仅16mA。与输入和输出引脚连接的IC电路的精心设计使得在输入被拉到地或反向时，输出可以保持高电平，而无需从输出流回输入。输入引脚可以反向到20V。

LT1121有固定输出电压为3.3V或5V的型号，以及可调节输出电压范围为3.75V至30V的型号。固定电压型号有3引脚SOT-223和8引脚SO封装。可调节型号有8引脚SO封装。

LT1129是LT1121的700mA版本，也可供选择。LT1129具有LT1121的所有保护功能。无负载静态电流略高，为50mA，LT1129需要最少3.3mF的输出电容。LT1129还可提供固定输出电压为3.3V和5V的型号，以及可调节输出范围为3.75V至5V的型号。该器件采用5引脚DD封装。

冷阴极荧光显示器驱动器

新的背光系统似乎普遍采用冷阴极荧光管。电致发光背光具有有限的光输出和寿命，对于笔记本系统而言使用受限，而且在笔记本电脑和笔记本电脑制造商中使用也受限。另一方面，冷阴极荧光管具有高效率、长寿命和高光输出。通常，冷阴极荧光管希望以30kHz至50kHz的1mA至5mA的驱动电流进行驱动。驱动电压和电流取决于制造商和管子的几何形状。

最理想的情况是通过调节管内的电流来控制其亮度。

为了理解图3.14中冷阴极荧光显示器驱动器的运作，该电路应被看作两个部分：1.调节回路，2.高压振荡器/驱动器。

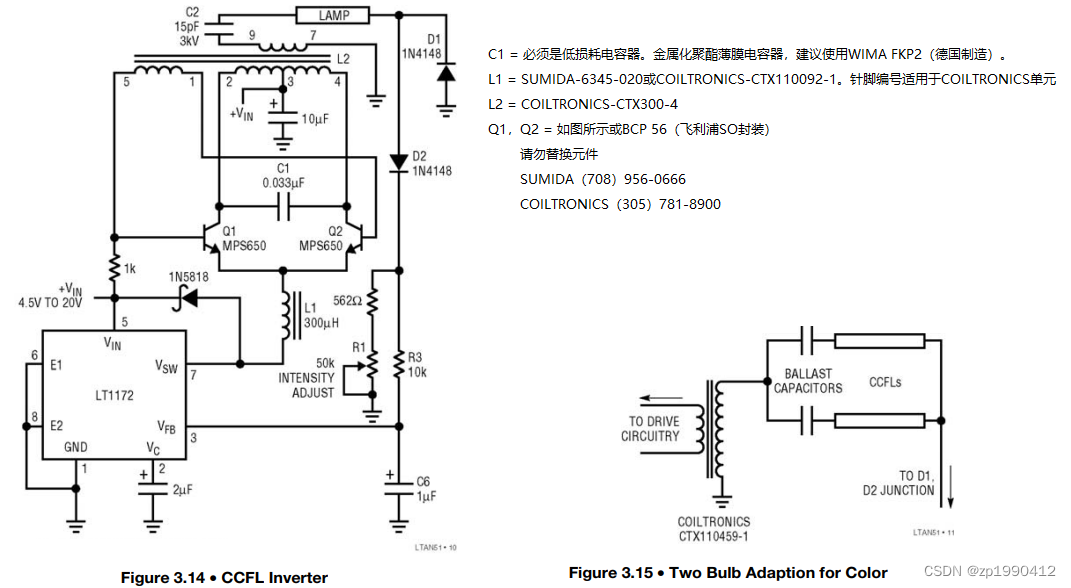

图3.14 * 冷阴极荧光灯逆变器
图3.15 * 用于彩色的双灯适配

调节回路由LT1172开关稳压器以降压模式配置驱动恒定电流，该电流通过自振转换器耦合到高压变压器。驱动器的架构允许在广泛的电池电压范围内保持冷阴极荧光管电流恒定。在负降压模式下，LT1172周期性地通过开关引脚将电感L1连接到地，从而在L1中产生电流流动，这由自振晶体管Q1和Q2引导到变压器L2的主线圈。L2的输出是一个部分由15pF电容器负载的高压交流波形。为了实现对实际灯泡电流的所需调节，D1和D2整流灯泡电流并将一个相位通过R1。这个整流电流经过R1转换为电压，并经过R3和C6进行滤波。滤波后的信号成为LT1172的反馈信号，使其保持在1.25V。

通过将冷阴极荧光灯泡封闭在反馈回路中，可以精确控制其工作电流，并允许微处理器控制亮度。通过从D/A转换器或逻辑电路向C6顶部加上电压，可以控制冷阴极荧光管的电流，从而可以通过键盘输入调节亮度。

选择了驱动自振逆变器的降压转换器架构，因为它允许广泛的输入电压范围。它还对冷阴极荧光变压器的匝比具有容忍性。但是，这个电路的一个注意事项是，如果断开反馈回路，施加在灯泡端子上的电压是没有限制的，因此必须小心，以最小化在移除冷阴极荧光管时可能施加电源的可能性。关于这个问题的解决方法以及有关背光工程和电路的更多细节，请参考LTC Application Note 55，“92%高效LCD照明技术”。

电池充电

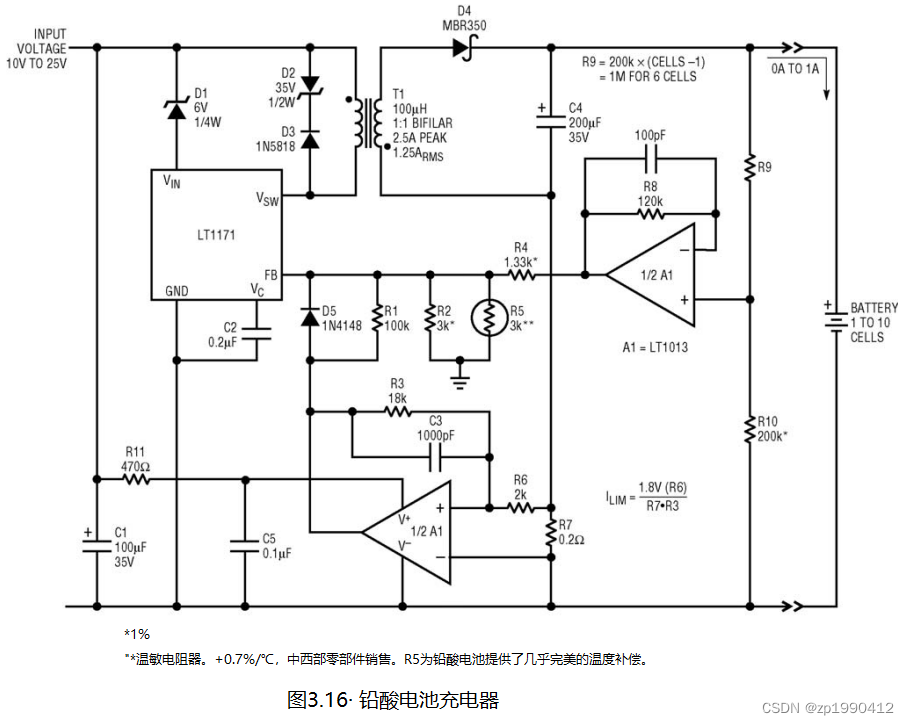

铅酸电池充电器

尽管铅酸可充电凝胶电池不如镍镉电池那么流行，但由于其单位体积的高能量密度，它们具有吸引力。这些电池在正确处理时寿命长，但由于充电不当往往会出现过早失效。图3.16所示的电路为铅酸电池提供了接近理想的充电系统。它具有精确的非线性温度补偿、恒定电压充电和恒定电流覆盖，并且在输入和电池电压的广泛范围内具有高效率。

基本充电器采用反激设计，以允许在高于或低于电池电压的输入电压下工作。LT1171 IC开关器以100kHz的频率工作，可向电池提供高达15W的功率。使用双运算放大器来控制恒定电压和恒定电流模式。当通过R7的充电电流超过由R3、R6和R7确定的预设限制时，A1将激活作为电流限制器。这种电流限制器的作用是防止对严重放电的电池施加过多充电电流。由于R7上的电压降低保持在几百毫伏之内，因此R7的损耗很低。

铅酸电池具有非线性的负温度系数，必须精确补偿以确保电池寿命长且充电容量充分。R5是一个正温度系数热敏电阻（温敏电阻器），其+0.7%/℃的线性温度系数通过与R2的并联连接转换为所需的非线性特性。R2、R3和R4的组合将LT1171的1.244V反馈电平放大到25℃下一个电池所需的2.35V电平。A2用作缓冲器来驱动电阻网络。这允许在电池乘法器串联中使用大电阻器，如R9和R10。对于每个串联电池，R9被设置为200k。R9的电流仅为12mA，因此它可以永久连接到电池上。添加R1是为了给充电器一个有限的输出电阻（每个电池为0.025W），以防止低频寻找。

镍镉电池充电

电池充电是任何笔记本系统中非常重要的部分。这里展示的镍镉或镍氢电池充电电路控制电流进入电池，但不能检测电池充满电的状态。
第一个电路是恒流电池充电器（图3.17），采用反激配置。这允许电池电压低于或高于输入电压。例如，一个16V的电池堆可以从12V的汽车电池充电。充电电流由1.2W的电阻R4感测，并设置为约600mA。当没有连接电池时，电阻R5和R6限制了峰值输出电压。二极管D3在充电器关闭时防止电池通过分压网络放电，而晶体管Q1允许电子关闭充电器。

图3.17 * 恒流电池充电器

接下来的两个充电器是高效降压充电器配置。输入电压必须高于电池电压才能进行充电。当以最大输出电流充电时，这些充电器的效率为90%。由于效率非常高，开关稳压器和二极管都不需要散热器。

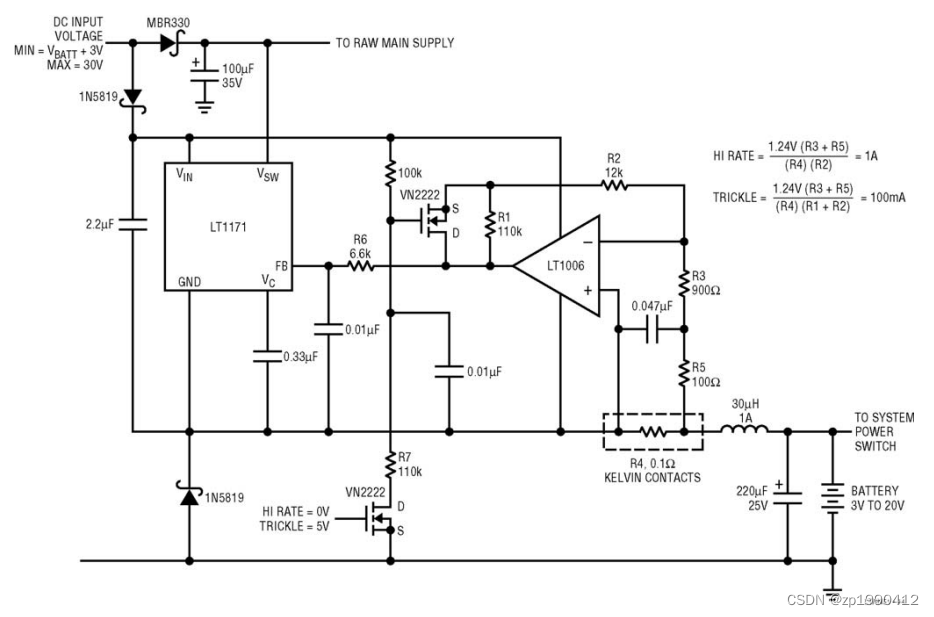

图3.18 * 高效双速电池充电器（最高2A）

图3.18中的双速电池充电器使用逻辑信号在高充电速率（最高2A）和涓流速率之间进行切换以保持电池活性。LT1006放大器感测电池充电电流并驱动LT1171开关稳压器的反馈引脚。整个控制电路都是基于LT1171进行自举，并在开关频率上浮动，因此必须尽量减小杂散电容。
增益设置晶体管通过短接或断开电阻R1来改变LT1006的增益。对于所示的值，这将改变充电速率在0.1A和1A之间。

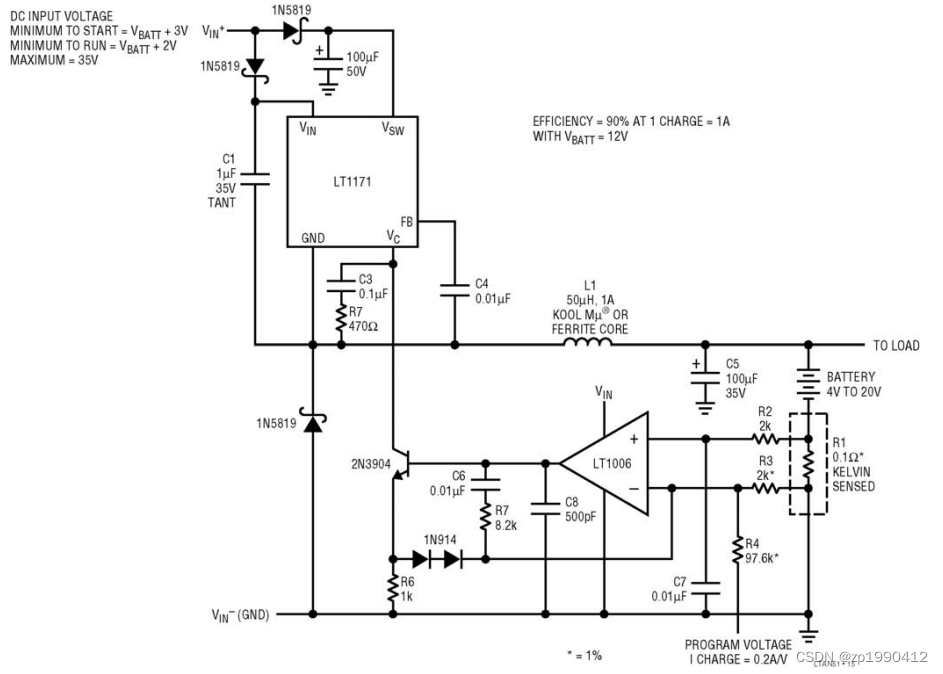

图3.19 * 高效可编程降压模式电池充电器（输入电压必须高于电池电压）

图3.19中的充电器可通过D-A转换器进行编程。充电电流与编程电压成正比。电池底部的小感测电阻感测电池充电电流。这与编程电压进行比较，并产生反馈信号驱动LT1171的VC引脚。这控制LT1171的充电电流，并且通过适当的控制电路可以编程任何电池电流。在高充电电流下的效率为90%。

液晶显示屏对比度电源

液晶显示屏通常需要在18V到24V之间设置显示的对比度。通常，系统中需要使用开关稳压器来生成这个电压，尽管它的功率较低。LT1172可以以最少的元件数量生成所需的电压。

图3.20 * LCD偏置电路产生24V

图3.20中的电路通过在升压配置下生成+18V到+24V，然后通过电荷泵反转电压。这样可以使用一个小电感器来替代变压器进行转换。

一个4节镍镉电池的调节器/充电器

新的LTC1155双功率MOSFET驱动器在从5V供电时，为两个N通道功率MOSFET提供12V的门极驱动，无需外部元件。这种能力，加上其微功耗和保护功能，使其成为以前需要更昂贵的P通道MOSFET的高侧开关应用的理想选择。

图3.21中的笔记本电脑电源系统是一个很好的应用示例，直接受益于这种高侧驱动方案。一个4节镍镉电池组可以用来为5V的笔记本电脑系统供电。廉价的N通道功率MOSFET具有非常低的导通电阻，可以在电池组和5V逻辑电路之间进行低电压降的功率切换。

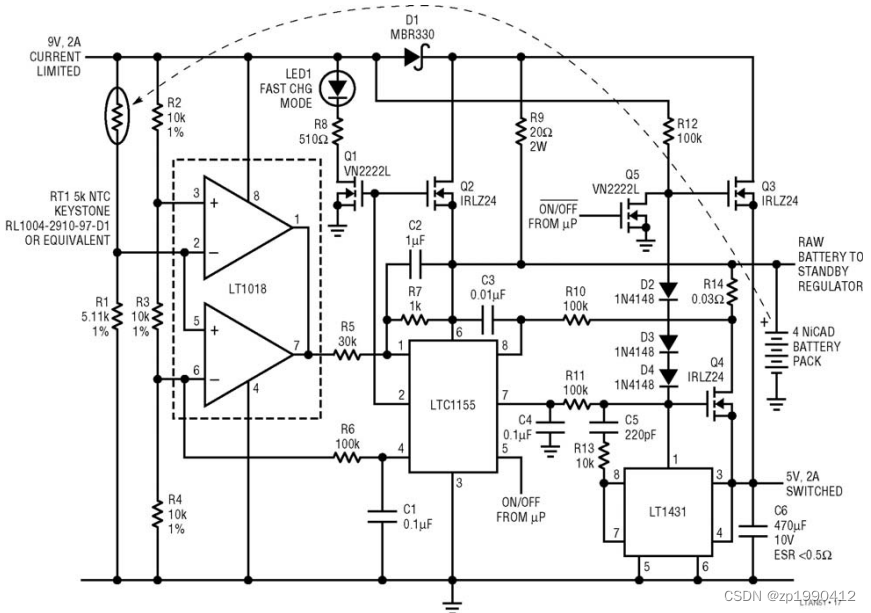

图3.21 * LTC1155双MOSFET驱动器为4节镍镉电池充电器和稳压器提供门极驱动和保护

图3.21显示了如何使用LTC1155和三个廉价的功率MOSFET构建一个电池充电器和一个极低电压降的5V稳压器。LTC1155双MOSFET驱动器的一半控制电池组的充电。9V、2A的电流限制壁装装置通过一个极低电阻的MOSFET开关Q2直接连接到电池组。门极驱动输出，引脚2，产生大约13V的门极驱动电压，完全增强Q1和Q2。Q2的电压降仅为0.17V，在2A时，因此可以表面安装以节省电路板空间。

廉价的热敏电阻RT1测量电池温度，并通过在引脚1（漏极感知输入）上拉低来关闭LTC1155，当温度升至40℃时。窗口比较器还确保非常寒冷（<10℃）的电池组不会快速充电。
Q1在快速充电过程中驱动指示灯，以告知计算机操作员电池组正在正确充电。当电池温度升至40℃时，LTC1155锁定关闭，通过R9流过的电池充电电流降至150mA。

一个4节镍镉电池组在充满电时产生约6V的电压。当电池几乎放电时，这个电压将降至约4.5V。LTC1155的第二部分为极低电压降的MOSFET稳压器提供门极电压驱动，引脚7。LT1431控制Q4的门极，并在电池电压高于5V时提供稳定的5V输出。当电池电压低于5V时，Q4充当电池和稳压器输出之间的低电阻开关。

第二个功率MOSFET Q3连接在9V电源和稳压器输出之间，当连接9V电源时，“旁路”主稳压器。这意味着在连接充电器壁装装置时，计算机电源直接从交流电源线上获取。LT1431为Q3和Q4提供调节，并在稳压器输出上维持恒定的5V。由二极管D2-D4组成的二极管串确保当插入壁装装置时，Q3导通所有稳压器电流，通过将两个门极电压分开约2V。

R14作为稳压器的电流感测器。当第二个漏极感测输入引脚（引脚8）和供电引脚（引脚6）之间的电压降超过100mV时，稳压器在3A处闭锁。R10和C3提供一个短暂的延迟。微处理器可以通过关闭然后重新打开第二个输入引脚（引脚5）来重新启动稳压器。

当电池电压下降到4.6V以下时，微处理器将关闭稳压器。5V、2A稳压器的待机电流小于10mA。在充电过程中，当电池电压上升时，稳压器会重新开启。

笔记本电脑本身的功耗通常很低。通过电流限制的电源适配器会消耗快速充电电池组产生的大部分功率。Q2的功耗小于0.5W。R9的功耗约为0.7W。当电池完全充满时，Q4在很短的时间内会消耗约2W的功率，并且一旦电池电压降至5V以下，功耗将小于0.5W。所示的三个集成电路是微功耗的，几乎不消耗功率。然而，如果从电源适配器供电时需要全功率的2A输出电流，Q3的功耗可能高达7W。

图3.21所示的电路占用的电路板空间非常小。LTC1155可用于8引脚SO封装，三个功率MOSFET也可以采用SO封装。然而，Q3和Q4必须适当散热（请参考MOSFET制造商的数据手册以获取表面贴装散热建议）。

LTC1155允许使用廉价的N沟道MOSFET开关直接将电源从4节镍镉电池组连接到充电器和负载。这种技术非常具有成本效益，并且非常高效。几乎所有电池功率都直接传递给负载，以确保电池的最大工作时间。

掌上电脑的电源供应

掌上电脑的电源设计与笔记本电脑完全不同。笔记本电脑通常使用9V至15V的镍镉电池组作为电源。由于掌上电脑体积极小，只能容纳两个或四个AA电池。掌上电脑在睡眠模式下需要更长的运行时间，因为它们目前没有磁盘驱动器。一个典型的掌上系统在处理器全功率活动下可能有几个小时的工作时间，在处理器关闭但显示器仍然活跃的静态操作下可能有数十小时的工作时间，并且在睡眠模式下可以保持两个月的电池寿命，其中所有的内存都保留，但不进行任何计算。掌上电脑在AA电池耗尽或更换时还使用锂电池作为备用电源。

掌上电脑的电源通常是一次性的碱性AA电池。使用这些一次性电池会产生与笔记本电脑不同的问题。与由可充电镍镉或镍氢电池供电的电源系统不同，高效率的电源转换电路不一定适用于一次性电池。由于可充电电池的输出阻抗非常低，最高效的转换电路可以实现最长的工作时间。另一方面，一次性电池的内部阻抗相对较高，因此当电池负载低且相对恒定时，可以实现最长的电池寿命。既减少转换电路中的损耗，又最小化电池内部电阻的影响的电源转换器将提供最长的系统工作寿命。这里介绍的一些4节电池设计是为了降低峰值电池电流以延长一次性电池的寿命。其他配置虽然可能具有更高的效率，但对电池的峰值能量需求更高，因此会缩短电池的寿命。这里所示的转换电路已经使用碱性AA电池进行了测试，并提供了长时间的电池寿命。

2节电池输入的掌上电脑电源电路

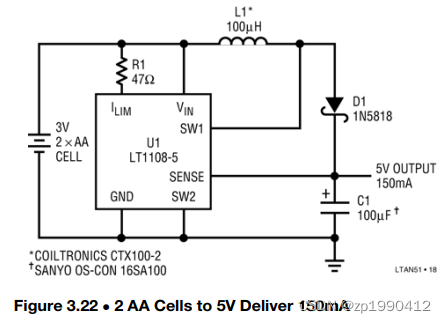

可以使用图3.22所示的电路从两个AA电池产生稳定的5V电源。U1是一款LT1108-5微功耗DC到DC转换器，被配置为升压或“提升”转换器。通过U1的SENSE引脚监测的5V输出被内部分压并与器件内的1.25V参考电压进行比较。当输出降至5V以下时，U1的振荡器会启动，以19kHz的频率循环开关晶体管。这个动作交替导致电流在L1中积累，然后通过D1倒入C1，增加输出电压。当输出达到5V时，振荡器关闭。

图3.22 * 两个AA电池输出5V并提供150mA

门控振荡器提供了保持输出恒定在5V的机制。R1调用了LT1108的电流限制功能，将峰值开关电流限制在约1A左右。当电流达到R1设定的编程限制时，U1通过关闭开关来限制电流。因此，开关的“开”时间随着输入电压的增加而减少，而“关”时间不受影响。这种方案可以在整个输入电压范围内保持峰值开关电流恒定，允许在低电池电压下进行最小能量传输，而不会超过L1在高电池电压下的最大电流额定值。最大电流需求应仔细考虑，通过调整R1以适应个别应用，以获得最长可能的电池寿命。例如，如果只需要最大75mA的电流，可以将R1增加到100欧姆。这将将开关电流限制在约650mA，从而提高转换器的效率，降低峰值电流需求，大大延长电池寿命。

该电路在输入范围为3.5V至2.0V时，可以提供最多150mA的5V输出。效率在3.0V时为80%，在2.0V时为70%，负载电流在15mA至150mA范围内。输出纹波为75mV峰峰值，无负载静态电流仅为135uA。

使用2个AA电池的LCD偏置

图3.23显示了一个24V LCD偏置发生器。在这个电路中，U1是一款LT1173微功耗DC到DC转换器。3V输入经过U1的开关、L1、D1和C1转换为+24V。然后，开关引脚（SW1）驱动由C2、C3、D2和D3组成的电荷泵，将+24V输出电平转换为-24V。从3.3V到2.0V的输入电压，线性调节小于0.2%。从1mA到7mA的负载，负载调节为2%。该电路从2.0V输入以73%的效率提供最多7mA的输出。

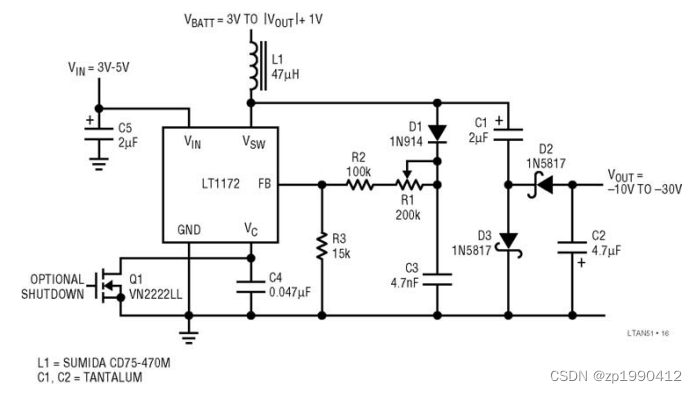

图3.23 * 2节电池LCD供电产生7mA的-24V

4节电池输入的掌上电源电路

使用386SX处理器的更新、更强大的掌上机器需要比两节AA电池能提供的更多功率，以实现合理的使用寿命。这里所示的电路为主逻辑提供可切换的3.6V/5V输出，为LCD显示偏置提供23V输出，为Flash存储器VP-P产生提供+12V输出，并使用3V锂电池提供自动备份电源。在无负载条件下，整个系统所需的静态电流为380mA。

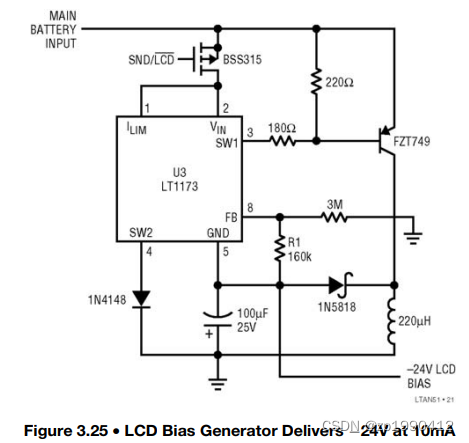

图3.25 * LCD偏置发生器以10mA提供-24V

图3.24所示的主转换器电路是一个组合升降压转换器。当4节AA电池新鲜时，电路行为类似于线性稳压器。虽然这可能看起来效率不高，但请注意电池电压通常会迅速从6V下降到5V。在5V输入时，效率为3.6V/5V，即72%。随着电池电压进一步下降，效率增加，到4.2V输入时超过90%。当电池下降到4V以下时，电路切换到升压模式，从电池中挤取出每一点可用的能量。

该转换器在2.5V输入下提供200mA的3.6V输出。在升压模式下，效率在83%和73%之间（在2.5VIN时）。线性稳压器没有电流脉冲。AA碱性电池的内部阻抗相对较高，而开关稳压器从电池中要求的电流脉冲会降低电池寿命。4节AA碱性电池在新鲜时的阻抗约为0.5W，到寿命结束时增加到2W。与使用反激拓扑相比，这种拓扑可以提供超过9.3小时的3.6V、200mA输出功率，而后者只能提供7小时。

备份功能是使用另一个也在图3.24中显示的LT1173电路实现的。LT1173的电源来自主逻辑输出。锂电池受到10mF电容泄漏、开关泄漏和910k/1M电阻分压器导致的约1.5mA负载。总负载小于5mA。LT1173需要110mA的静态电流，从主逻辑供电线提取。

当备份/正常输入变高时，反馈串联连接，但转换器直到主逻辑供电电压下降到3.4V才开始循环。该转换器能够以10mA提供3.6V。如果备份/正常信号由图3.27的电路驱动，当主AA电池被取出或电池电量耗尽时，备份转换器将自动启动。使用LT1173内部的增益块提供了低电池检测功能。910k/1M分压器设置了BL4输出，在VBATT等于2.4V时变低。

图3.25所示的-24V LCD偏置发生器使用LT1173作为控制器，驱动SOT-223封装的2A PNP晶体管FZT749。LT1173在其FB引脚和GND引脚之间保持1.25V。电流必须通过3M电阻流过，以在R1上产生1.25V。这将使“GND”引脚为负。220mH电感器将开关电流限制在新鲜电池的500mA和耗尽（3.6V）电池的300mA之间。该转换器的效率在70%范围内。只需减小电感器的值就可以获得更高的效率；然而，由于从电池中提取的更高电流脉冲，这实际上会降低电池寿命。

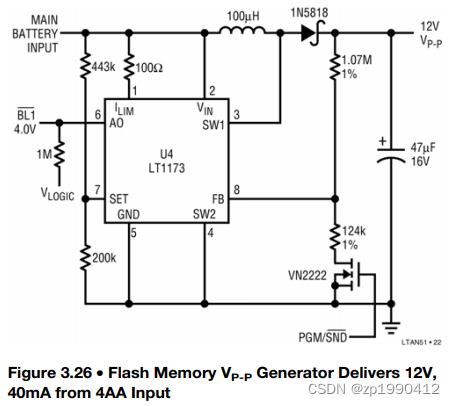

图3.26 * 闪存VP-P发生器从4节AA电池输入提供12V，40mA

图3.26显示了一个Flash存储器VP-P发生器。输出可提供最高40mA的12V电压。该转换器通过与124k反馈电阻连接的小N沟道MOSFET开关。当MOSFET打开时，电阻与地连接，转换器产生12V。当MOSFET关闭时，124k电阻断开，反馈引脚浮动高，关闭转换器。关闭时，输出电压为电池电压减去一个二极管压降。这种条件适用于Flash存储器。由于Flash芯片包含一个电平检测器，不会发生意外编程。当VP-P引脚电压低于11.4V时，Flash芯片本身将不允许进行编程。使用LT1173的增益块提供了另一个低电池检测功能。这里感测的是主碱性电池，当电池电压低于4.0V时，AO引脚变低。

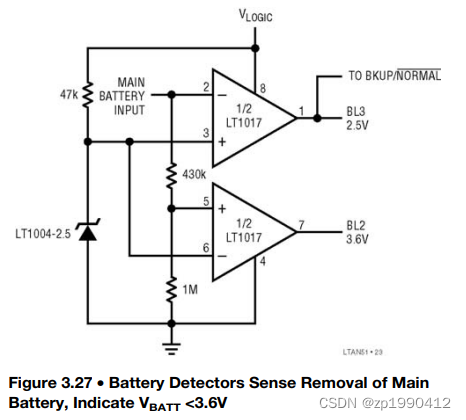

图3.27 * 电池检测器感测主电池移除，指示VBATT < 3.6V

最后，一个微功耗的两端基准和双比较器形成一对电池检测器。图3.27中的上比较器直接感测主电池。当电池电压低于2.5V（非常耗尽的电池！）或电池被取出时，BL3将变高。如果连接到锂备份转换器的备份/正常信号，备份将自动接管主逻辑供电线。另一个比较器在电池电压低于3.6V时变低。

用于掌上机的CCFL背光驱动器

背光显示大大提高了便携式电脑的用户接受度。由于驱动灯泡所需的逆变器电路需要高功率，掌上机一直没有使用背光显示。图3.28中的电路是一种微功耗CCFL供应器，克服了这个问题。典型的笔记本CCFL供应器以5mA驱动灯泡。这个电路使用LT1173微功耗DC到DC转换器，在2.0V至6V的输入范围内工作。最大灯泡电流限制为1mA。对灯泡电流的控制可保持在1mA，即非常暗淡的光！它适用于希望实现最长电池寿命的掌上应用。

L1、Q1和Q2构成一个以电流驱动的罗耶尔级转换器，其振荡频率主要由L1的特性（包括负载）和0.01mF电容器确定。整个转换器由LT1173的突发模式操作开关。LT1173反馈引脚处的1M/0.01mF RC滤波器滤除了3.3k-1M电位器链上出现的半正弦信号。该信号代表了灯泡电流的一半。LT1173通过闭环控制，将能量调整到灯泡以保持其反馈引脚处的1.25V。对于较低的灯泡电流，LT1173大部分时间处于空闲状态，只消耗110mA的静态电流。在1mA的最大灯泡电流下，电路的功耗低于100mA。在输入电流小于5mA的情况下，灯泡发出了相当数量的光。

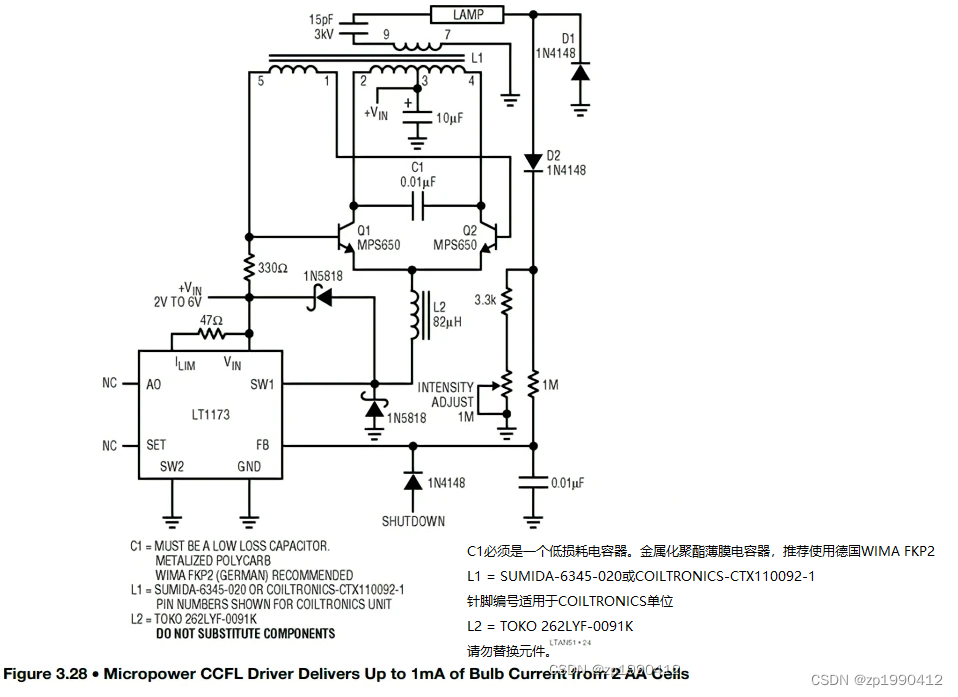

图3.28 * 微功耗CCFL驱动器从2节AA电池中提供高达1mA的灯泡电流
