示波器：（一）基本参数：带宽、存储深度、采样率、分辨率

1、示波器的带宽是什么？

        示波器带宽是示波器最重要的参数之一了，使用示波器来测量信号首要考虑就是示波器带宽与被测信号频率是否相匹配，一般在工程上带宽至少要大于被测信号频率的2倍，测得的信号才会较为准确。如果示波器带宽过小测量信号会失真导致误测（特别是脉冲、方波信号），例如用一个带宽500MHz的示波器测量1000MHz的以太网信号，显然这是不现实的。

        带宽越大能够测量的信号频率就越高。通常使用正弦波信号进行评估，当示波器上显示的信号幅度衰减到实际信号幅度的0.707（即3dB衰减）时，对应的频率就是示波器的带宽。例如，100MHz带宽的示波器在测量100MHz的正弦波时，幅度会下降到原来的0.707倍。

        我想一定会有人要问为什么是0.707，什么又是3dB衰减，嘻嘻^-^，简单介绍一下，我们定义P1为被测功率、P2为实际功率、U1为被测电压、U2为实际电压，如果被测信号不变则负载R1=R2，那么有如下公式：                                                                                                                          ① 功率比                                      由①我们可以推出当U1/U2=0.707即被测电压衰减为实际电压的0.707倍时，功率比变为-3dB，此时功率降为原来的一半也称半功率点。

        实际应用时，根据示波器的不同，当使用多通道进行同时测量时，需注意每个通道选用的实际带宽参数，例如一个标注6GHz带宽的示波器，2个通道同时设置全带宽使用时，实际每个通道带宽参数为3GHz。

2、什么是示波器的存储深度、采样率、分辨率？

        存储深度=采样率×采样时间

        分辨率=1/采样率

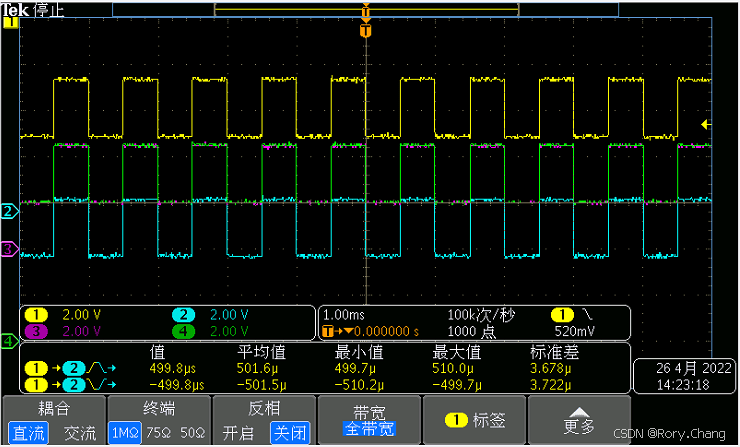

        先说采样时间，采样时间可以理解为示波器一整屏保存的波形时间，使用下图配置，我们可以看到示波器时基1ms/div，示波器整屏波形10div，那么采样时间=1ms/div*10div=10ms，如果你设定时基为1s/div，那么此时的采样时间就应该是10s。

        示波器波形看起来是连续的，其实是由许多个间断的样点组成，示波器采取样点然后按规则绘制成看似连续的波形在屏幕上进行展示，示波器采取样点的速度就是我们通常讲的采样率，比如示波器标注采样率参数为1GSa/s，那么这台示波器1s最快能采取1G个样点。

        分辨率跟采样率强相关，采样率越高，分辨率也越好，分辨率其实就是两个最近样点之间间隔的时间，1GSa/s采样率的示波器分辨率能调节到ns级，10GSa/s则能到ps级，分辨率越好就能抓到更细节的波形变动。

       示波器的存储深度可以理解为示波器的内存，一般示示波器都会标注最大存储深度参数，如最大存储深度500Mpts，意思是最多存储500M个样点。

        现在我们有一台最高采样率1GSa/s，最大存储深度500Mpts的示波器，根据我们最开始列出的公式进行计算，假设示波器使用采样率调节为1GSa/s，时基设定1ms/div，那么此时的存储深度就应该等于1GSa/s*(1ms/div*10div/1000)s=10Mpts（注:Sa=sample跟pts=pionts是一个意思）。

        那么我想在时基设定1ms/div时使用最大的存储深度500Mpts可不可以呢？答案是不可以，因为示波器的最高采样率只有1GSa/s，存储深度大小已经被限制了。

        最后讲一下，在实际使用时，我们一般关心更多的应该是分辨率了，这取决于你想要分析的信号的时间量级。
