由于无线模块的电压工作范围是1.9V~3.6V,所以需要一个稳压的芯片,在比较了几种之后选择了LM1117—3.3,封装为SOT-223.
LM1117是一个低压差电压调节器系列,负载电流为800MA时为1.2V。LM1117有可调电压的版本,通过两个外部电阻实现1.25~13.8v输出电压范围。
LM1117提供电流限制和热保护,具有LLP、TO-263、SOT-223、TO-252 D-PAK封装,输出端需要一个至少10uF的钽电容来改善瞬态响应和稳定性。
特性:
提供1.8V、2.5V、2.85V、3.3V、5V和可调电压的型号
节省空间的SOT-223和LLP封装
输出电流可达800mA
线性调整:0.2%(Max)
负载调整率:0.4%(Max)

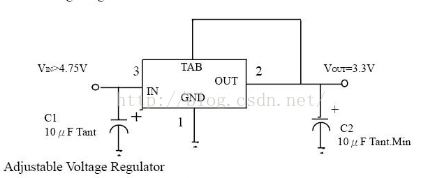

电路图
