实现下图所示功能:

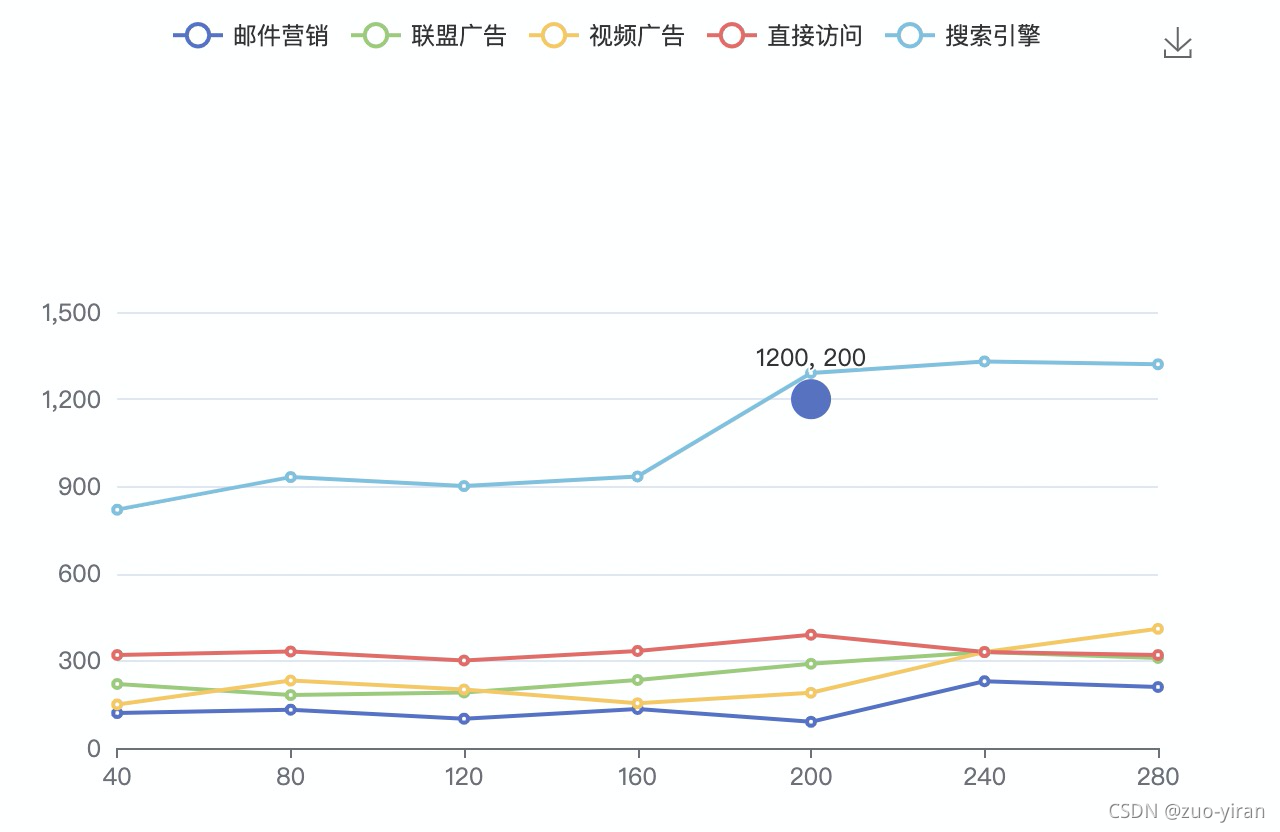

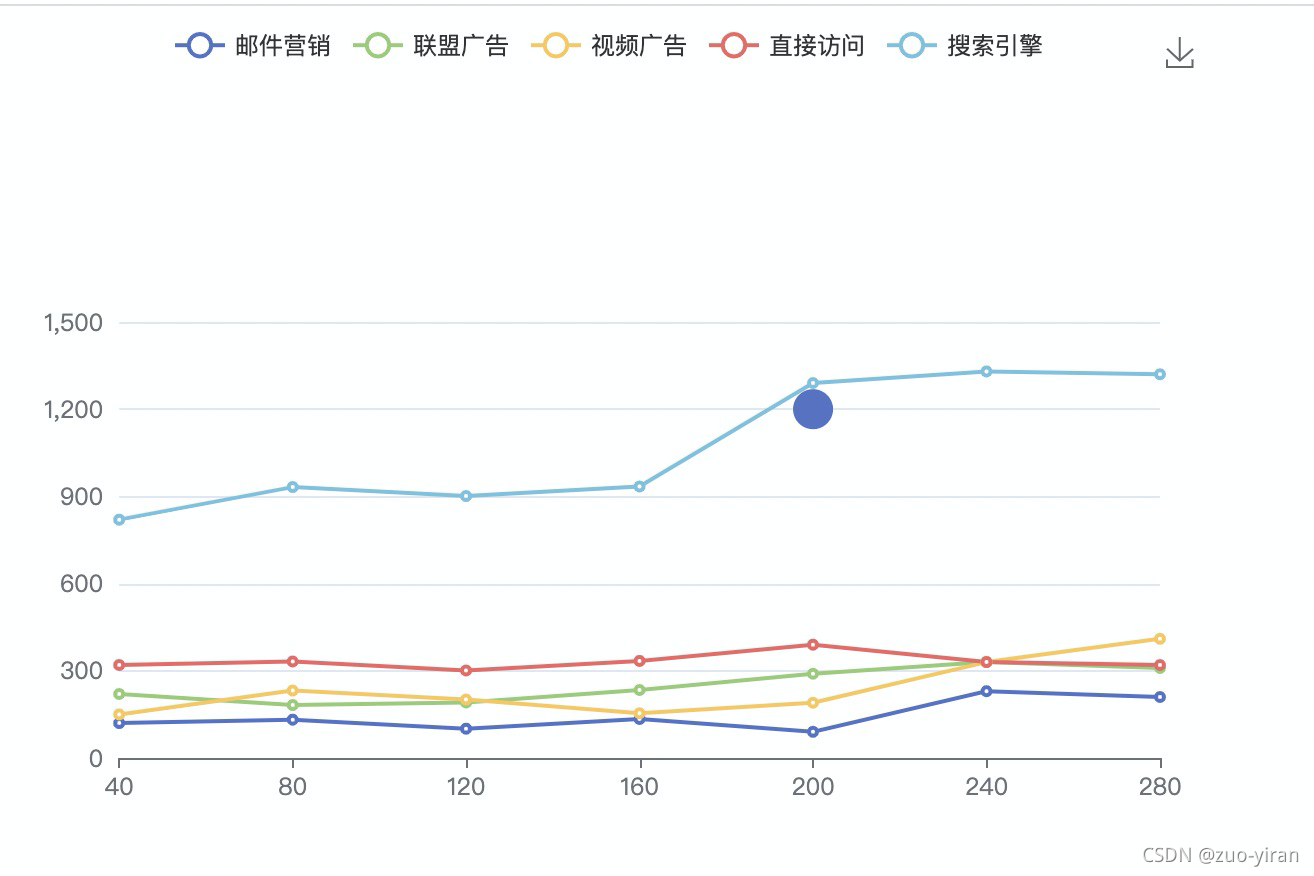

在多条折线图中,给定一个独立的点坐标,在图上进行显示(图一),点击该坐标点显示该坐标的位置信息(图二)
具体实现代码:
html:
<div id="main" style="width: 600px;height:400px;"></div>
js
var myChart = echarts.init(document.getElementById('main'));
let option = {
tooltip: {
trigger: 'axis'
},
legend: {
data: ['邮件营销', '联盟广告', '视频广告', '直接访问', '搜索引擎']
},
grid: {
left: '3%',
right: '4%',
bottom: '3%',
top: '150px',
containLabel: true
},
toolbox: {
feature: {
saveAsImage: {}
}
},
xAxis: {
type: 'category',
boundaryGap: false,
data: [40, 80, 120, 160, 200, 240, 280]
},
yAxis: {
type: 'value'
},
series: [{
name: '邮件营销',
type: 'line',
data: [120, 132, 101, 134, 90, 230, 210],
markPoint: {
symbol: 'circle',
symbolSize: 20,
data: [{
name: '某个坐标',
yAxis: '1200',
xAxis: '180',
value: '', //1200,200
_value: '1200, 180',
label: {
show: true,
position: 'top',
color: "red"
}
}]
},
},
{
name: '联盟广告',
type: 'line',
data: [220, 182, 191, 234, 290, 330, 310]
},
{
name: '视频广告',
type: 'line',
data: [150, 232, 201, 154, 190, 330, 410]
},
{
name: '直接访问',
type: 'line',
data: [320, 332, 301, 334, 390, 330, 320]
},
{
name: '搜索引擎',
type: 'line',
data: [820, 932, 901, 934, 1290, 1330, 1320]
}
]
};
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
myChart.on('click', function (param) {
//param.name x轴值,param.data y轴值
option.series[0].markPoint.data[0].value = param.data._value.toString();
option.series[0].markPoint.data[0].label = {
position: 'top'
}
myChart.setOption(option);
})
重点
1、添加坐标点击事件用
myChart.on('click', function (param) {})

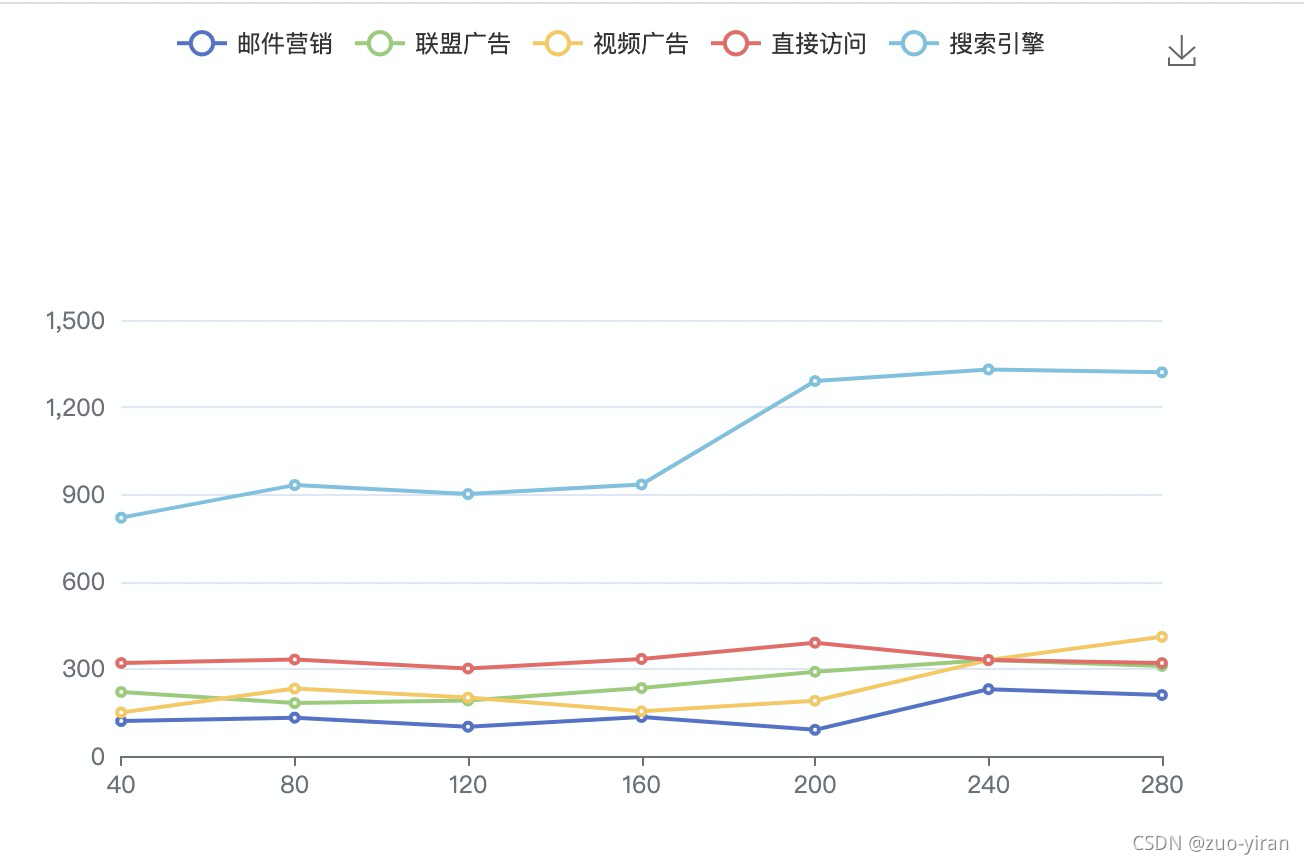

2、以上代码中markPoint中的xAxis值是x轴的具体数值或者下标,如果不是x轴标记的刻度(具体数值)的话,则不能正常显示,如果换算成非整数的下标,则按照四舍五入的原则就近进行显示(这是有问题的)。所以为了可以正常显示坐标点,使用下面的方式进行双坐标轴都是数值的展示
双坐标数值展示具体代码如下
:此时可以显示任意坐标点而不会说非x轴的值不显示或者四舍五入的显示点的位置
option = {
tooltip: {
trigger: "axis",
},
legend: {
data: ['测试'],
},
xAxis: {
boundaryGap: false,
},
grid: {
left: "0.5%",
right: "0.5%",
bottom: "10%",
top: '4%',
containLabel: true,
},
yAxis: {},
series: [
{
name:'测试',
data: [["0.0", "1.0"],["1.0", "1.116"],["3.0", "1.233"], ["3.5", "1.349"],["4.0", "1.466"], ["5.0", "1.582"],["6.0", "1.69"]],
type: 'line',
markPoint:{
symbol: 'circle' ,
symbolSize:20,
data: [{
yAxis:1.3,
xAxis:2.2,
}]
}
}
]
};
这样可以给定具体的x、y的值进行正常显示。
