汽车故障码DTC(P C B U)格式解析
1.DTC说明
Diagnostic Trouble Code:
DTC:
numerical common identifier for a fault condition identified by the on-board diagnostic system
-
诊断故障码,简称DTC,由车载诊断系统识别的故障状态的数字通用标识符,也就是故障码的ID。
格式如下:
DTCMaskRecord [DTCHighByte, DTCMiddleByte, DTCLowByte] -
DTCMaskRecord is a 3-byte value containing DTCHighByte, DTCMiddleByte and DTCLowByte
2.格式说明(来自ISO-14229的截图-1)

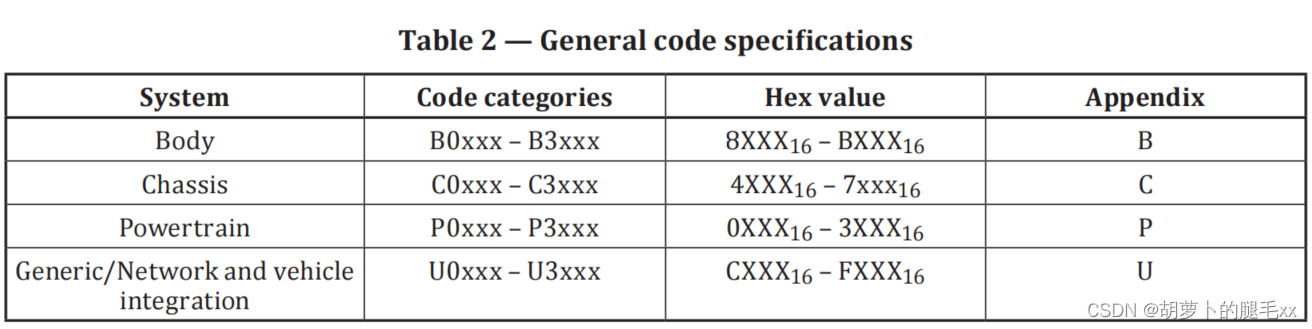

3.故障系统类别及故障类型(来自ISO-14229的截图-2)
(来自ISO-14229的截图-3)
- 3.1.由第二、三张图可得-故障所属系统,有如下的四种情况:
故障内码(Bit15 Bit14)(hex) | 标准故障码的表示字符1 | 所属系统 |
---|---|---|
00 | P | 动力系统故障 |
01 | C | 底盘故障 |
10 | B | 车身故障 |
11 | U | 网络故障 |
- 3.2.再者就是上面第二张图中的 B0xxx - B3xxx,其中0-3代表的则是故障类型
故障内码(Bit13 Bit12)(hex) | 标准故障码的表示字符2 | 故障类型 |
---|---|---|
00 | 0 | ISO/SAE标准定义的故障码 |
01 | 1 | 制造商自定义的故障码 |
10 | 2 | ISO/SAE预留 |
11 | 3 | ISO/SAE预留 |

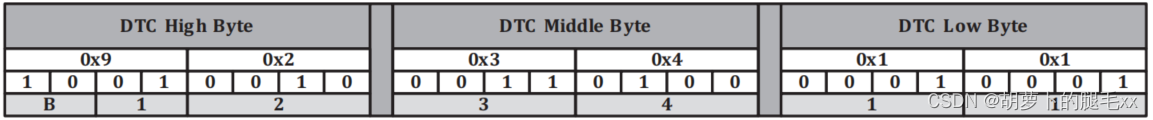

- 根据以上可以得出格式说明中的 0x9234-11 :1001 0010 0011 0100 0001 0001 = 0xB1234-11
DTC Middle Byte和DTC Low Byte感兴趣的同学可以去ISO15031 - 6了解下,但是不看也行,一般主机厂也会给有说明的。
巩固
- 在换算两个吧,巩固下:
- U007388 1100 0000 0111 0011 1000 1000 = 0xC07388
- P120017 0001 0010 0000 0000 0001 0111 = 0x120017
