【汽车故障诊断2】一文了解诊断故障码DTC

【汽车故障诊断1】汽车上都有哪些故障？详细介绍了故障的类型，针对这么多的故障，如何进行有效管理？采用诊断故障码（Diagnostic Trouble Code，DTC），即汽车在线诊断系统识别的故障条件的数字通用标识符。

Source：ISO15031-6

1 DTC怎么看

使用DTC指示具体的故障类型，那么通过读取DTC，汽车维修人员就可以确定出现了什么问题，并进行相应的修复。DTC通常由一系列的字母和数字组成，如DTC为P0127，或B0001，或C0031, 或U0105，那它们表示什么意思？

• P0127代表进气温度过高

• B0001 代表驾驶员正面第1阶段展开控制（子错误）

• C0031代表左前轮速度传感器（子错误）

• U0105代表与喷油器控制模块通讯丢失

具体怎么看？根据ISO15031-6的DTC定义，如下所示：

Source：ISO15031-6

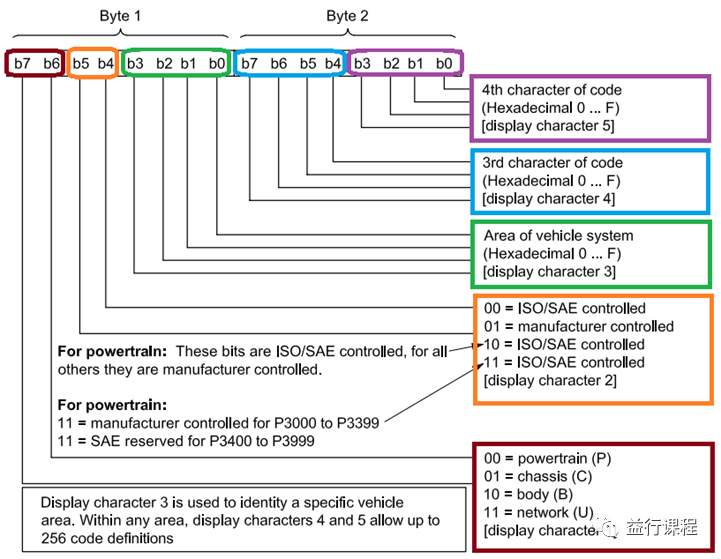

DTC使用5个字符来表示，如上的四个DTC，每个DTC占用2个字节数据长度。其中：

第1个字符占用2位数据长度，表示故障所属系统，每个数值的具体意义如下：

• 00 = P，代表动力总成（引擎和传动系统）故障

• 01 = C，代表底盘故障，如制动系统或底盘控制模块故障

• 10 = B，代表车身故障，如车身电子系统故障。

• 11 = U，代表网络通信故障，表示车辆各系统之间的通信故障

Source：ISO15031-6

第2个字符同样占用2位数据长度，表示故障类型，每个数值的意义如下：

• 00 = 0，代表ISO/SAE标准定义的故障码

• 01 = 1，代表汽车制造商自定义的故障码

• 10 = 2，ISO/SAE预留

• 11 = 3，ISO/SAE预留

第3个字符占用4位数据长度，表示故障所属的子系统，以网络系统为例，

• 0 代表网络电器

• 1，2 代表网络通讯

• 3 代表网络软件

• 4，5 代表网络数据

具体可参考：ISO15031-6

第4，5个字符占用1字节数据，表示具体故障对象和类型，继续以网络系统为例，

• U0101，前三个字符按照上述说明解析，后两字符01代表的具体故障对象和类型是与TCM通讯丢失

• U0302，后两字符02代表的具体故障对象和类型是与变速器控制模块软件不兼容

• U0405，后两字符05代表的具体故障对象和类型是从巡航控制模块接收到的数据无效

通过上述对DTC定义的解释，就知道怎么看DTC了。DTC可以说是故障类型的"身份ID"，一个DTC映射一个故障类型。

2 DTC格式

DTC格式是根据几个标准协议来定义，比如ISO-14229-1，SAE J2012 OBD DTC和SAE J1939-73等。总的来说，DTC分为non OBD和OBD两种格式，如下所示：

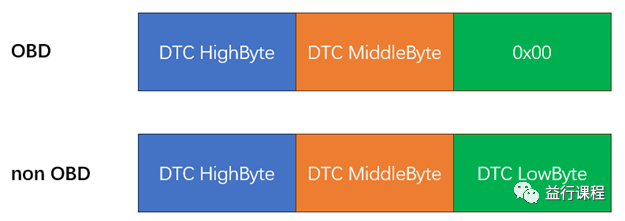

上面讲的都是OBD格式的DTC（省略了0x00），这里介绍了non OBD的DTC，该类DTC包含3个字节数据，其中:

• HighByte和MiddleByte这2个字节与OBD的DTC定义一样，对应5位标准故障码（第一位是字母，后四位是数字）；

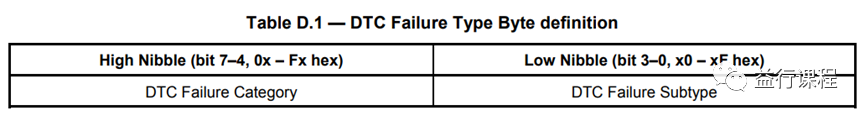

• LowByte表示故障类型，包含了DTC故障类别和DTC故障子类型，它代表了电路或系统中的故障类型（比如传感器开路，传感器对地短路等），具体可参考ISO15031-6

Source：ISO15031-6

其中DTC故障类别的定义如下：

Source：ISO15031-6

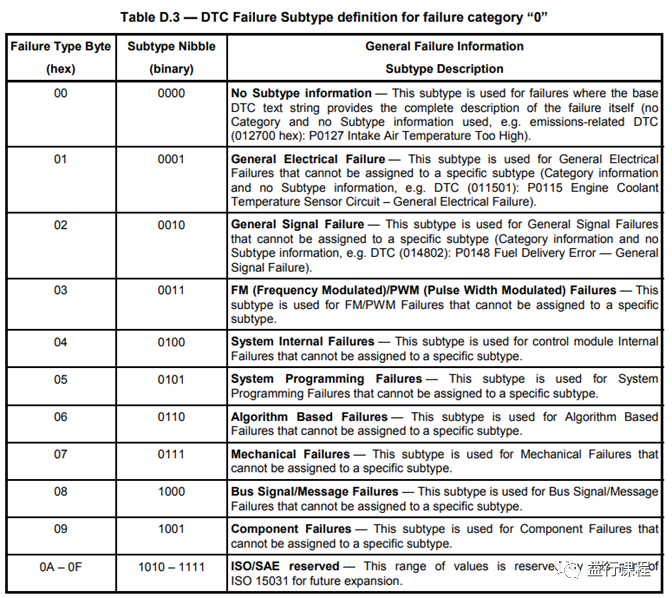

当故障类型为一般故障信息(General failure information)时，DTC故障子类型有如下多种：

Source：ISO15031-6

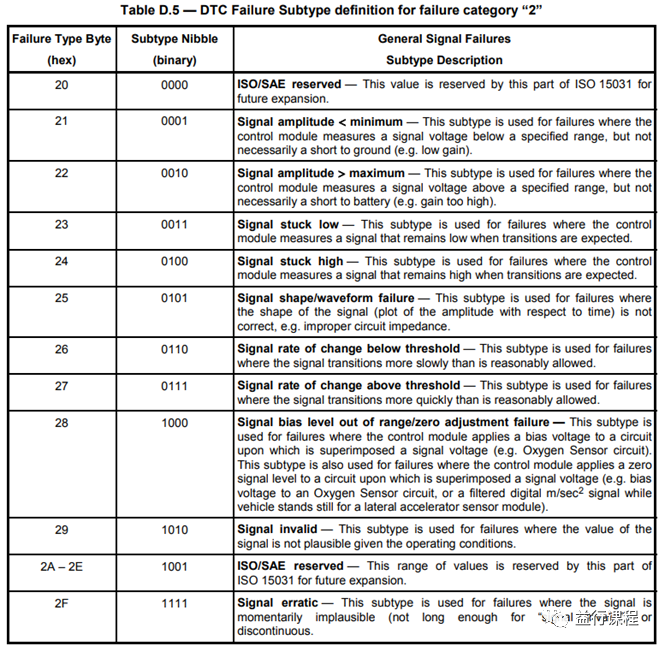

当故障类型为一般信号故障（General signal failures）时，DTC故障子类型有如下多种：

Source：ISO15031-6

为了更好地理解non OBD格式的DTC，再看两个DTC，按照上述的定义说明，如下解释：

• B0039-10 代表第1排右前方阶段部署控制 - 一般电器失效

• C0031-23 代表左前轮速传感器 – 一般信号故障 - 信号卡在低位

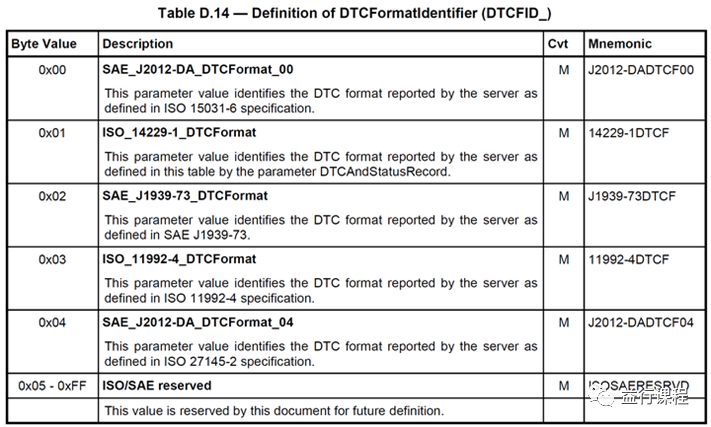

对于上述两种格式，具体怎么区分，可通过DTC格式标志字来区分解析方式来区分解析方式，DTC格式标志字定义如下：

Source：ISO15031-6

在OBD诊断当中用的最多的格式是SAE_J2012-DA_DTCFormat_00，即上面的OBD的DTC格式；在UDS诊断当中用的最多的格式是ISO_14229-1_DTCFormat，即上面的non OBD的DTC格式。需要注意的是，虽然OBD-II标准定义了DTC格式，但不同OEM可能会在其标准之上添加自定义的DTC。因此，对于特定车辆的诊断，最好参考该OEM提供的DTC解释表或相关文档。

3 DTC的16进制表示

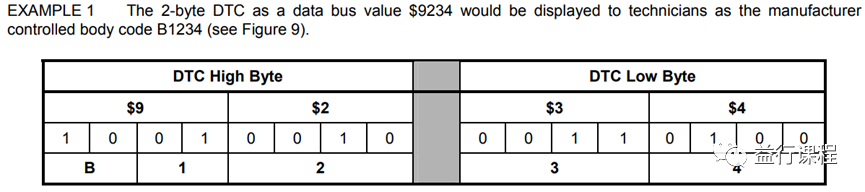

通过诊断通信获取的DTC通常是16进制数值，而非5个字符形式，需要转换一下。那么上面例子中字符形式的DTC，如果采用16进制表示，将如何计算？先看个例子：

Source：ISO15031-6

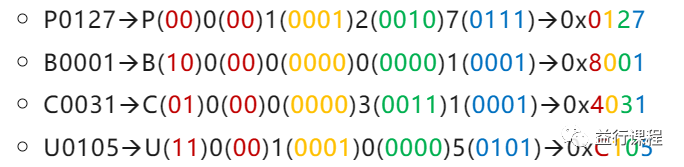

这样不难计算得到文章开头的4个DTC的16进制表示，如下：

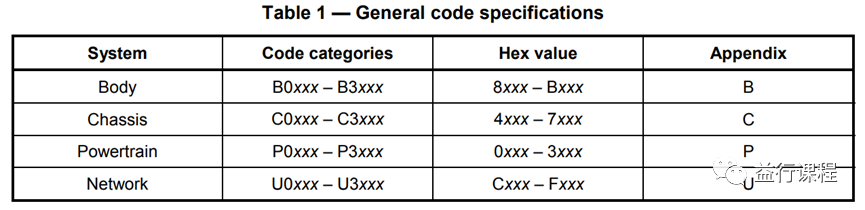

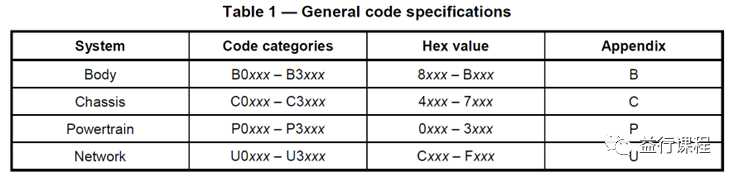

以上其实就是将下表的Code categories转换为Hex value的过程。

4 DTC的应用

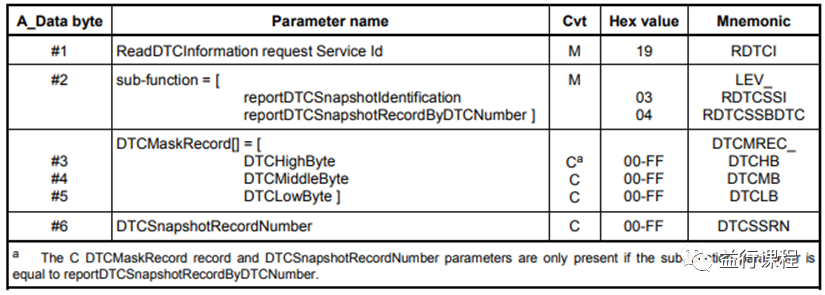

在故障诊断通信的一些UDS服务中，将会涉及到DTC，比如19服务读取DTC信息：

source: ISO14229-1

这只是DTC应用的一个简单举例，更多应用可参考ISO14229-1。

以上就是关于DTC的介绍，使用DTC可以表示汽车上会出现的各种故障，因此也更好地管理各种故障。欲了解DTC相关的更多内容，请关注下篇文章。同时也可移步查看个人知乎的ECU故障诊断相关文章。

---------------------------------------------------------------------------------------------------------------------------------

以上就梳理了汽车故障有哪些，为了进一步管理好这些故障，将引用诊断故障码（Diagnostic Trouble Code, DTC),敬请关注下篇文章。
