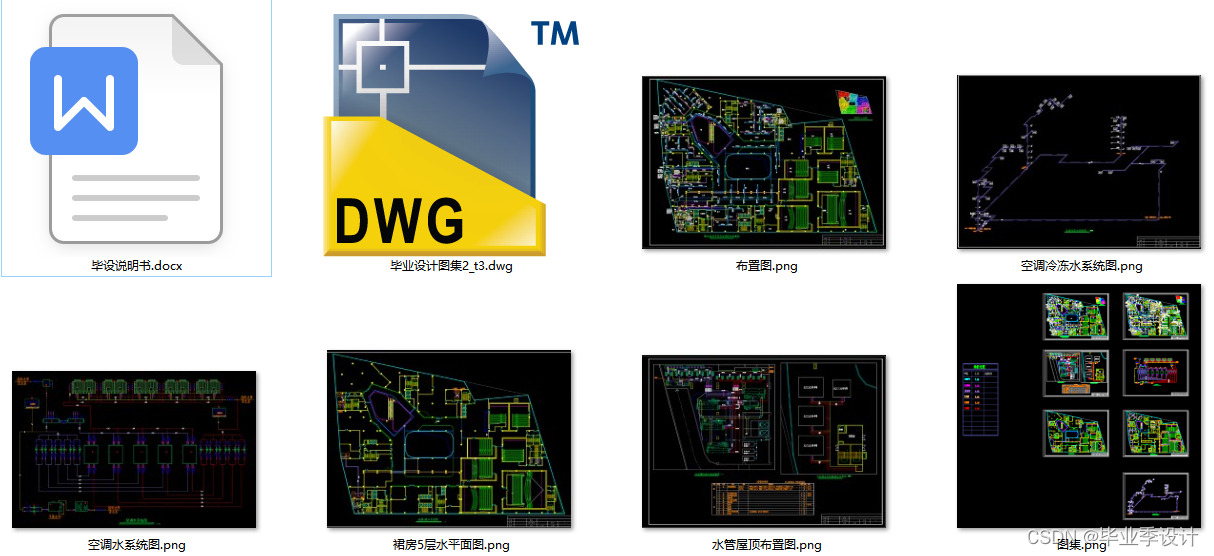

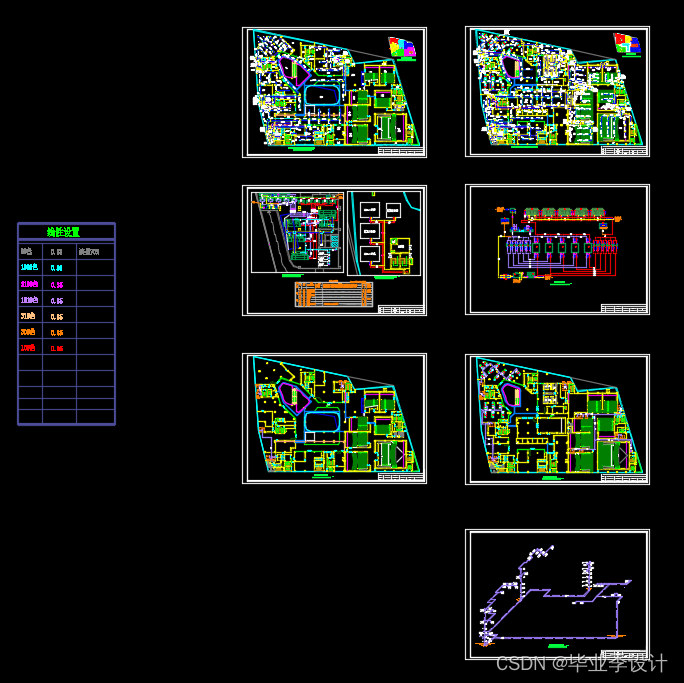

某凤凰广场裙房 5~6F 的空调系统设计（毕业设计说明书+CAD图纸）

本文详细描述了一项针对昆ft市凤凰广场裙房的空调系统设计，涉及负荷计算、设备选择、空气处理和冷热源机房设计，旨在满足建筑内人员的舒适性和节能需求，遵循《江苏省公共建筑设计规范》。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要

本次毕业设计为昆ft市昆ft凤凰广场裙房 5~6F 的空调系统设计。该建筑地上裙房6 层为商业综合体，塔楼共 14 层作为写字楼，地下室共 3 层，建筑总高度 88.5m。本次设计目的是根据大学所学基础理论和专业知识，结合本工程实际，设计出符合规范

（尤其是《江苏省公共建筑设计规范》）的空调系统，以满足建筑内不同房间类型里人员的舒适性要求和节能要求。主要设计内容有：空调系统形式的选择、负荷计算、空气处理设备选型和布置、风系统设计、水系统设计、冷热源机房设计等。本次设计着重于空调系统的整体设计，而简化之前课设做过的水力计算内容。

关键词：空调系统；负荷计算；冷热电三联供；设备选型

Abstract

The main content of the graduation project is designing a central air-conditioning system of Kun Shan Feng Huang square.The building is located in Jiang Su with a total of 20 layers and 3 undergroud layers, a total height of 88.5m.This project design a appropriate air-conditioning system that can creates a comfortable air environment for people in variant types of rooms,basing on the basic theory, professional knowledge and some relevant codes(especial THE DESIGN CODE OF PBULIC BUILDING IN JIANG SU

PROVINCE).The main content conclude selection HVAC system’s form,computing building’s load,selection and arranging the equipment of air conditioning,designing wind system,designing water system,designing room of cooling and heating resource.This project mainly focus on the integral design of HVAC system,while simplifies hydraulic calculation.

Key words:air-conditioning system;loads computing;trigeneration;selection equipments

目录

摘要 2

绪论 7

第一章 原始资料 8

第二章 初步设计方案 11

第三章 负荷计算 16

第四章 空气处理及末端设备选型 18

1. 确定房间热湿比 18
2. 绘制空气处理过程 18
3. 空气处理设备选型 20
  1. 空调机组选型 20
  2. 风机盘管选型 22
4. 风口选型 22
  1. 送风散流器选型 23
  2. 回风口选型 23
  3. 排风口选型 23

第五章 风管设计及计算 24

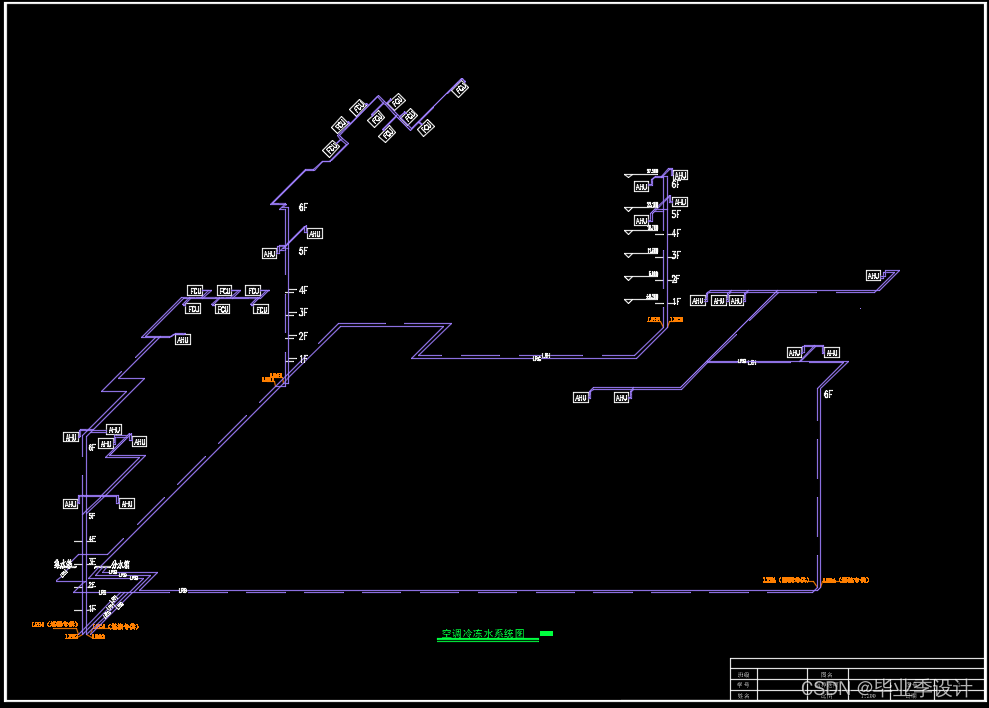

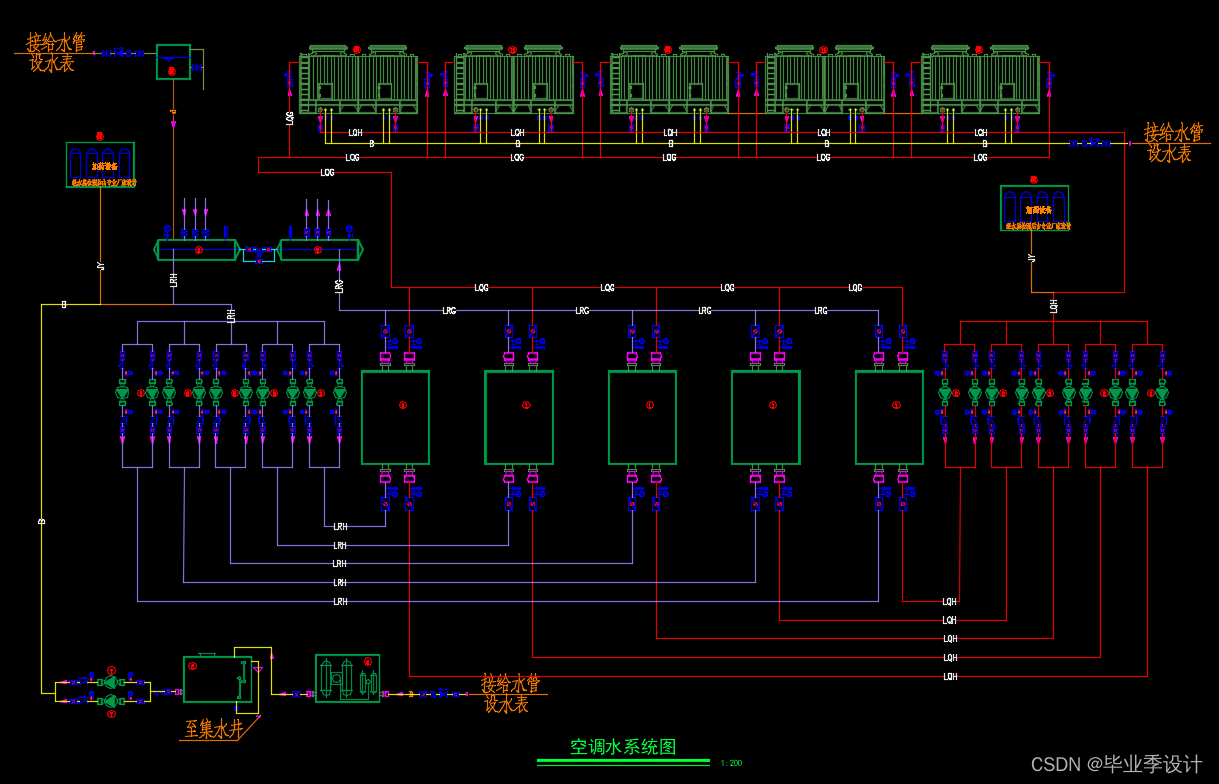

第六章 水管设计及计算 26

6.4.2 水管的总阻力 27

1. 空调供水水力计算示例 28
2. 空调水泵选型 28

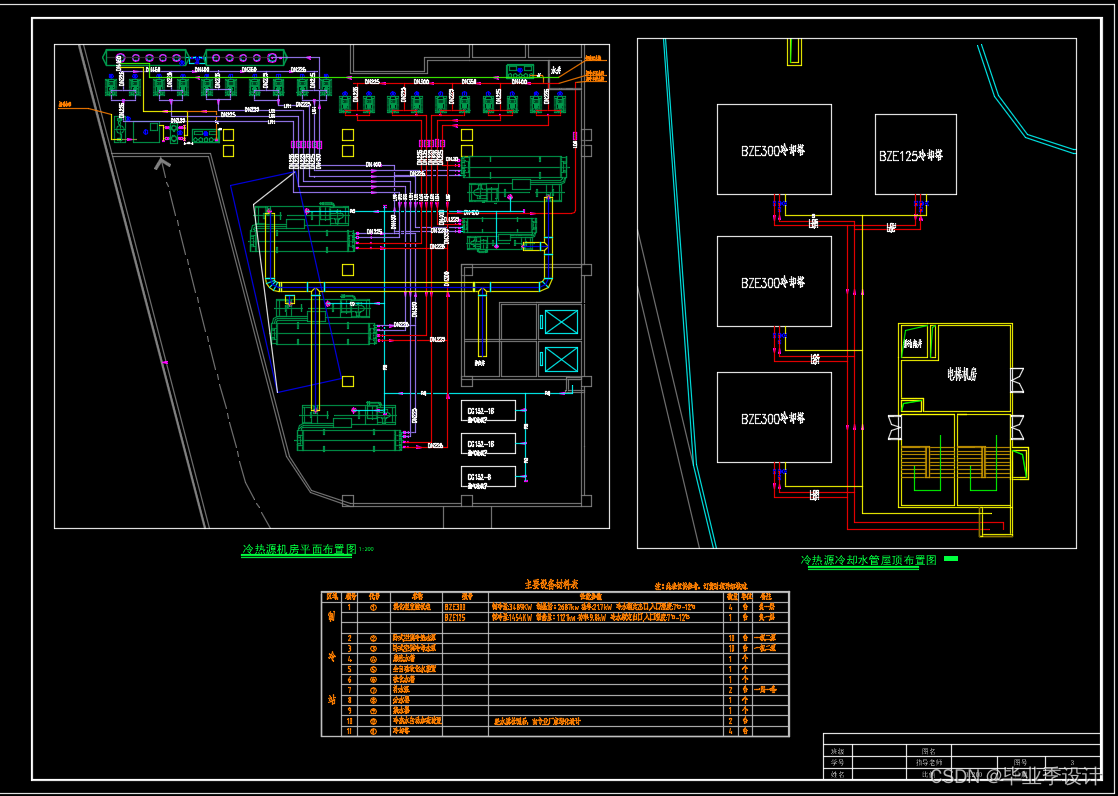

第七章 冷热源机房设计 29

1. 冷热源方案比较 29
  1. 经济性比较 29
  2. 空间影响比较 32
  3. 运行管理比较 35
  4. 运行方案灵活性比较 35
  5. 环境效益比较 36
  6. 先进性与安全性 36
2. 冷热源机房布置原则 37

第八章 管道保温及防腐 38

1. 管道保温 38
  1. 保温材料选择原则 38
  2. 保温层厚度选择原则 38
2. 管道的防腐 39

第九章 消声与隔振 40

1. 空调系统的消声 40
2. 空调系统的减振 41

参考文献 42

附件 1 冷负荷计算书 43

附件 2 热负荷计算书 67

致谢 91

绪论

近年来生活水平的不断提高，人们对于室内的舒适度提出了更高的要求，因此创造合适的满足人们舒适性的环境是不可缺少的，在舒适的环境中可以提高人们的工作效率，而且有利于人类的身体健康。在工艺生产过程中，精确的室内温湿度对于工业生产有重大的意义。

空调技术的不断发展进步，一些新工艺、新技术也随之出现，如变风量系统、水蓄冷、冰蓄冷系统、燃气空调系统、地源热泵等空调技术已经发展使用，而且有些技术不断趋于成熟。随着十一五规划的结束和十二五规划的到来，国家在节能环保越来越重视，在今年的两会期间温家宝总理就节能减排问题单独会见了专家、学者，阐述了对环境问题的关注，在哥本哈根气候变化会议上，各国的政要提出气候变化的危害并达成一份草案，因此节能环保受到极大的关注，空调能耗是用能大户更加受到重视，空调技术方面面临很大的挑战。为了迎接挑战并促进空调技术的不断完善和发展，应该着力研究如何使人与自然的和谐发展，创造性地研究新型健康、低能耗的空调手段；重视能源的综合利用，如利用一次、二次回风系统、以及各种的余热利用达到对能源的充分利用。使空气调节为人们提供健康、满意和经济上可以承受的室内环境。

空气调节系统一般由空气处理设备和空气输送管道以及空气配装置所组成，根据需要，它能组成许多不同形式的系统。在工程上应考虑建筑物的用途和性质，热湿负荷特点，温湿度调节和控制的要求，空调机房的面积和位置，初投资和运行维修费用等许多方面的因素。空气调节系统按空气处理设备的设置情况可分为集中系统，半集中系统，全分散系统，而半集中系统是指除了集中空调机房外，还设有分散在被调节房间内的二次设备（又称末端装置），其中多半设有冷热交换装置（亦称二次盘管），它的功能主要是在空气进入被调节房间之前，对来自集中处理设备的空气作进一步补充处理。

本工程的任务和目的是：学生根据所学基础理论和专业知识，结合实际工程，按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，并通过设计过程，使学生系统地掌握暖通设计规则、方法、步骤，了解相关专业的配合关系，培养学生分析问题和解决问题的能力，为将来从事建筑环境与设备工程专业设计工作和施工、验收调试、运行管理和有关应用科学的研究及技术开发等工作，奠定可靠的基础。

……
