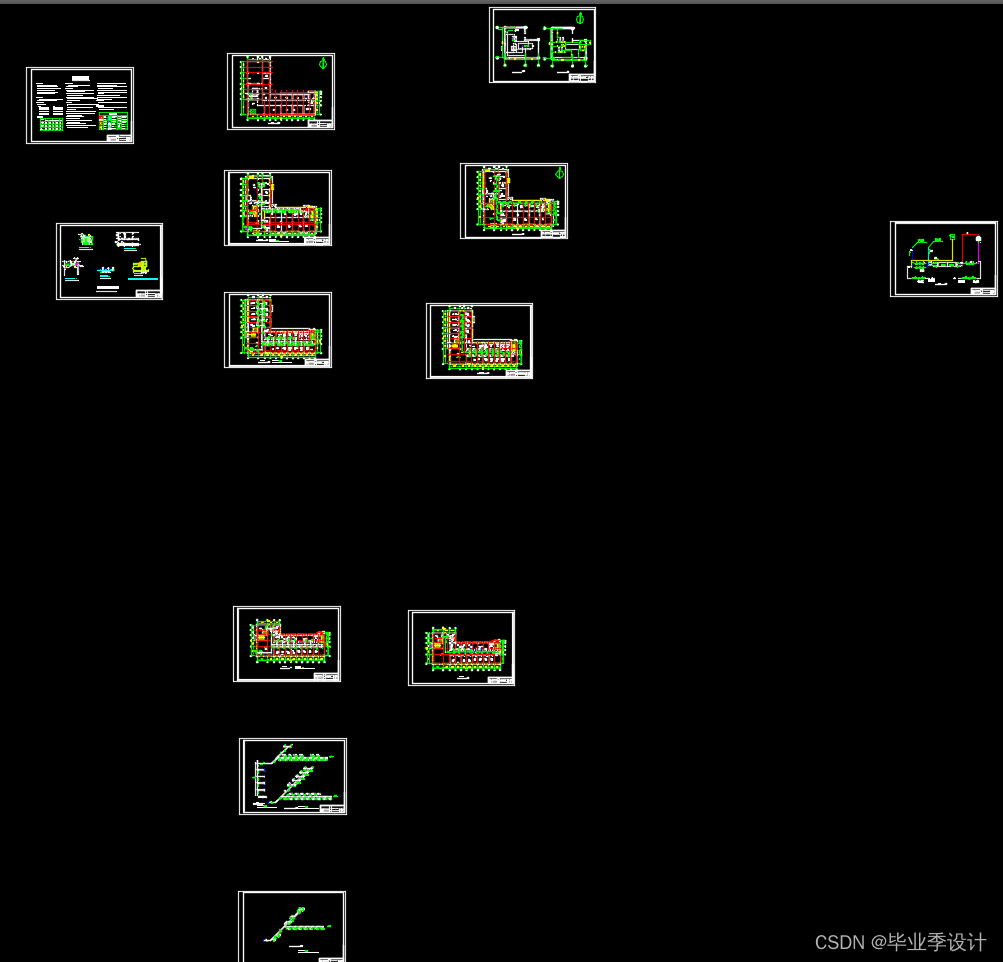

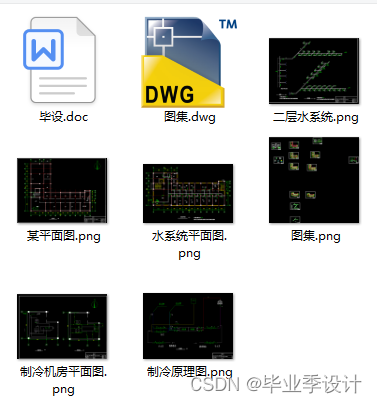

XX市某康复医院空调工程设计【论文+CAD图纸】

摘  要

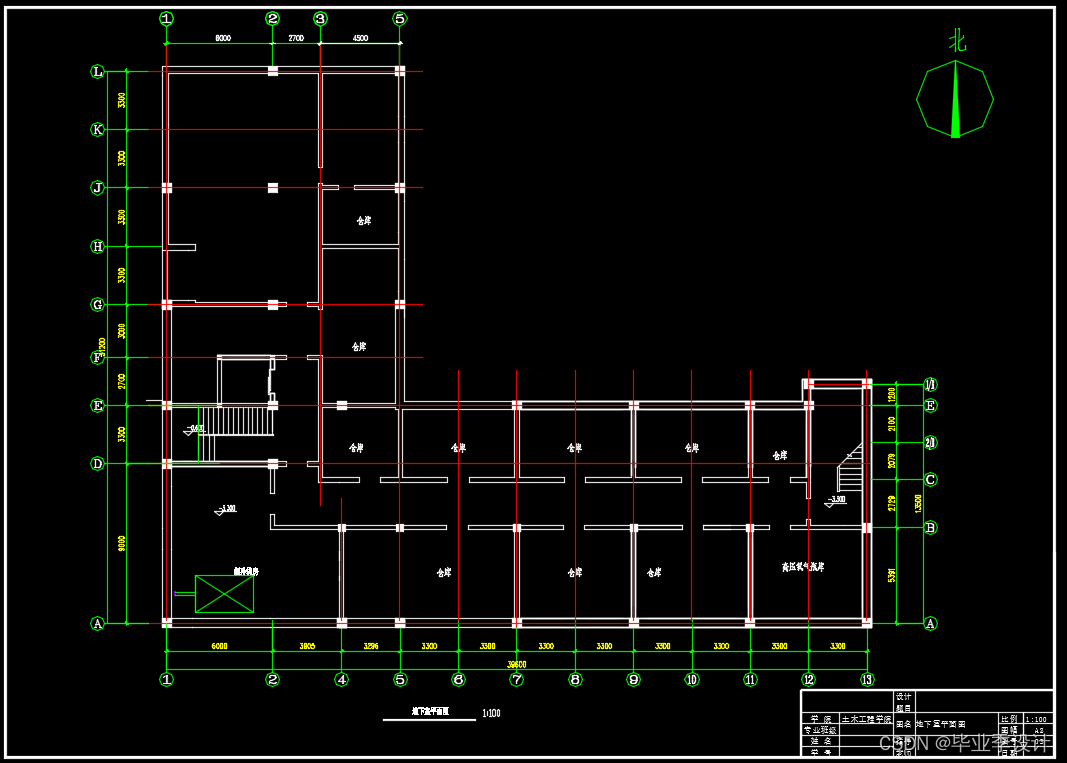

本设计为XX市某康复医院空调工程设计。共六层：地下一层，作为仓库和制冷机房；地上五层，建筑占地面积784.08m2，总建筑面积4704.48m2。

根据建筑的使用功能，选定空调的系统形式为风机盘管加独立新风系统。气流组织为单侧上送上回，送风口均为双层百叶，回风口均为单层百叶风口；风机盘管为卧式暗装，每层单设新风系统，新风处理到室内空气焓值，不承担室内冷负荷。

夏季冷负荷计算采用谐波反应法，冬季热负荷采用稳定温差传热法。根据冷热负荷以及室内外设计参数可以计算出各空调区域或房间的送风量。再由负荷和送风量可以选择冷热机组，焦作市有城市热力管网可用，故系统热源采用城市热力管网。风管及水管的水力计算采用假定流速法。

在负荷计算、风量计算、水力计算完成后进行设备选型。冷却塔选用圆形逆式冷却塔，置于大楼楼顶。系统采用膨胀水箱定压方式，置于大楼楼顶。水管用泡沫橡塑保温，风管采用离心玻璃棉。设计中考虑了消声、减振和防火排烟的措施。在整个设计过程中，严格遵循空调规范的规定，对各个环节进行综合考虑，尽可能实现节能、高效、环保。

关键词：焦作；医院；风机盘管；独立新风系统；水冷

ABSTRACT

The design of a rehabilitation hospital in Jiaozuo City air conditioning engineering design. There are six layers: the basement, as the warehouse and refrigeration room; the ground floor of the five, the building area of 784.08m2, the total construction area of 4704.48m2.

According to the function of the building, the air conditioning system is selected as the air blower coil unit and the fresh air system.. Airflow for unilateral send gyrus, diffusers are double louver, air inlet are single louver; fan coil of dark horizontal loading, each layer of the single to set up a new air system, fresh air to indoor air enthalpy value, do not assume indoor cooling load.

The summer cooling load is calculated using the method of harmonic response, and the heat load of winter is stable with the heat transfer method.. According to the cooling load and the indoor and outdoor design parameters, the air quantity of the air supply can be calculated.. And then by the load and air supply air can choose the hot and cold units, Jiaozuo city has the city heat pipe network can be used, so the system heat source city heat pipe network. Hydraulic calculation of wind pipe and water pipe using assumed flow rate method.

In the load calculation, air calculation, hydraulic calculation after the completion of the equipment selection. Cooling tower selection of circular cooling tower, placed in the roof of the building. The system uses the expansion tank to set the pressure, and is placed in the building roof.. Use of foam rubber insulation pipes, using centrifugal glass wool duct. The design of the test is considered the measures of the noise elimination, the vibration reduction and the fire prevention and the smoke extraction.. In the whole design process, strictly follow the regulations of air conditioning, all aspects of the comprehensive consideration, as far as possible to achieve energy saving, efficient, environmental protection.

Keywords: Jiaozuo, hospital, fan coil, independent outdoor air system, water cooling

目  录

第一章 绪  论

1.1 工程概况 1

1.2 方案确定 1

1.2.1 空调系统的分类 1

1.2.2 空调系统方案的确定 2

1.3 设计内容

第二章 设计依据及原始资料 4

2.1 原始资料 4

2.1.1 气象资料 4

2.1.2 建筑围护结构原始资料 5

2.2 设计依据 5

第三章 空调负荷计算 7

3.1 设计参数的选择 7

3.1.1 室内状态参数的选择 7

3.1.2 设备及人员相关设计参数的选择 8

3.2 冷负荷计算 8

3.3 湿负荷计算 10

3.3.1 人体湿负荷的计算 11

3.3.2 新风湿负荷的计算 11

3.4 热负荷计算 11

3.4.1 外围护结构的基本耗热量计算 11

3.4.2 围护结构的附加耗热量计算 12

3.5 负荷计算举例 13

3.5.1 冷负荷计算 13

3.5.2 湿负荷计算 18

3.5.3 冬季热负荷计算 19

第四章 冷热源的确定 20

4.1 冷源的确定 20

4.1.1 冷源的种类及特点 20

4.1.2 冷源的确定 22

4.2 热源的确定 22

第五章 风机盘管的选型

5.1 风机盘管加独立新风系统处理方式的确定

5.2 风机盘管选型依据

5.3 风机盘管送风量及总冷量的计算 25

5.3.1 风机盘管风量的计算 26

5.3.2 风机盘管总冷量的计算 27

5.3.3 风机盘管选型 27

第六章 风口选型及气流组织的校核计算

6.1 空调房间气流组织

6.1.1 气流组织介绍

6.1.2 对室内气流分布的要求与评价 28

6.1.3 室内气流分布的形式 28

6.2 风口尺寸的计算 29

6.3 气流组织计算 29

6.4 回风口的布置 31

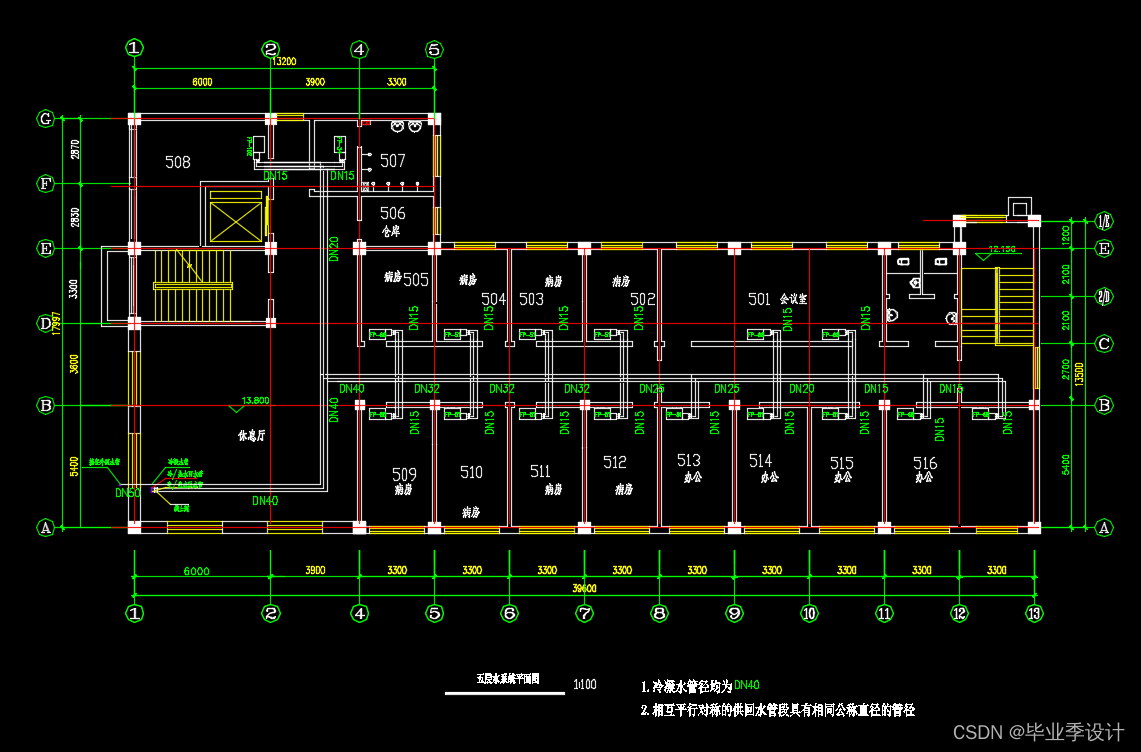

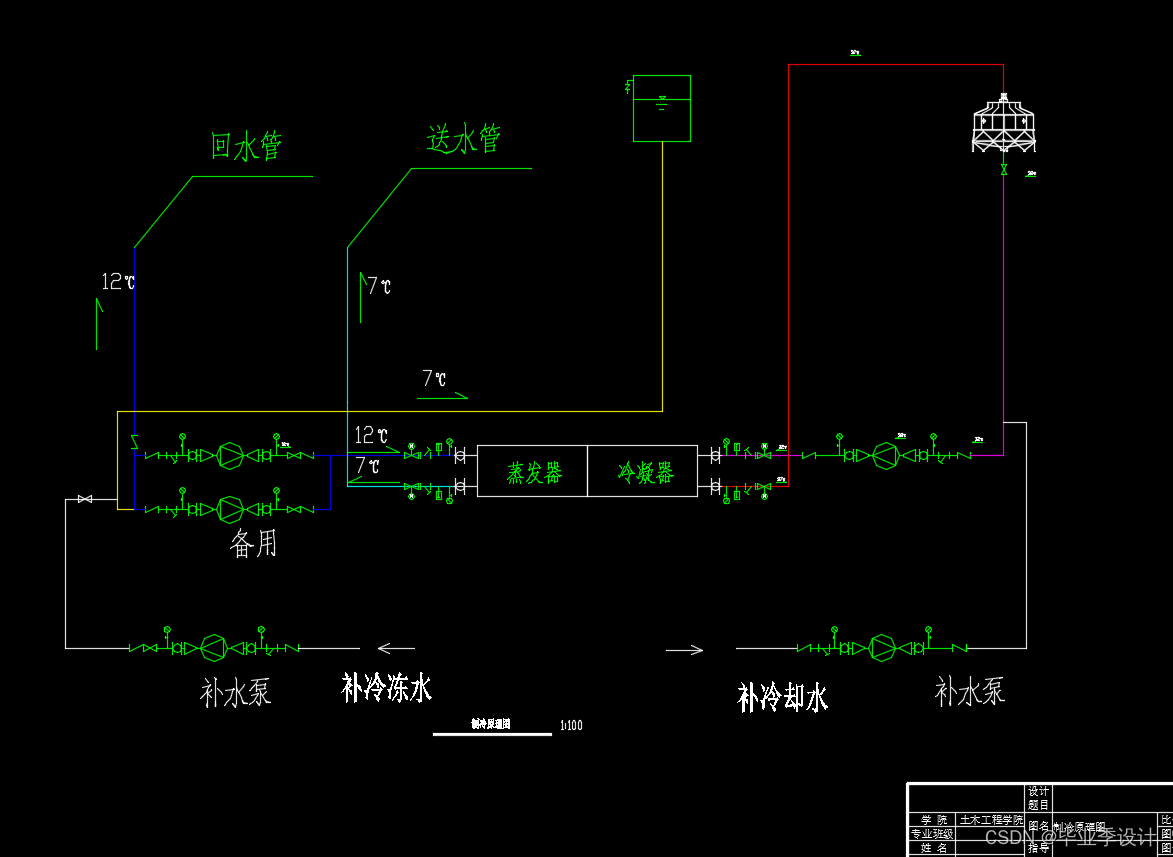

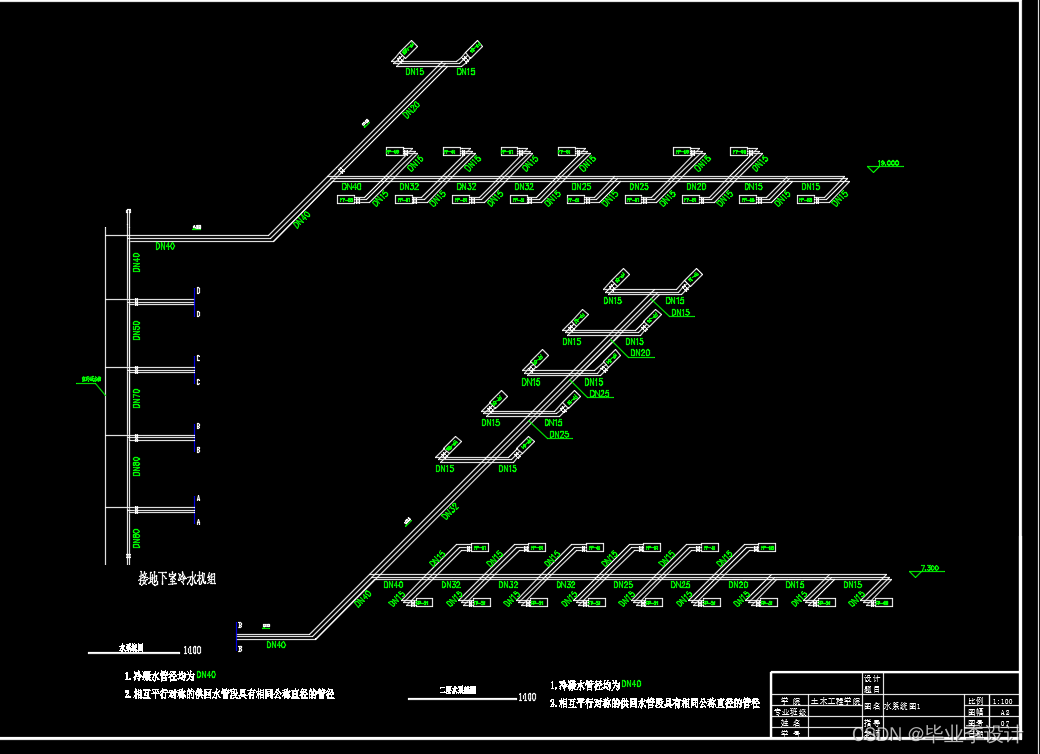

第七章 空调水系统的水力计算 32

7.1 水系统方案的确定 32

7.2 水管管材的选择 33

7.3 水力计算的依据 33

7.3.1 水力计算的目的 33

7.3.2 水力计算的方法 33

7.3.3 水力计算的基本公式 34

7.4 供回水管路水力计算 35

7.5 冷凝水系统的设计 40

7.6 膨胀水箱的选择 41

第八章 新风系统的设计和水力计算 43

8.1 新风管道尺寸的确定和水力计算 43

8.2 新风处理机组的选择 45

8.2.1 选型依据 45

8.2.2 新风机组的确定 46

第九章 管道材料和附件 48

第十章 冷热源设备的选型 49

10.1 冷水机组的选型 49

10.1.1 冷水机组选型依据 49

10.1.2 冷水机组选型 50

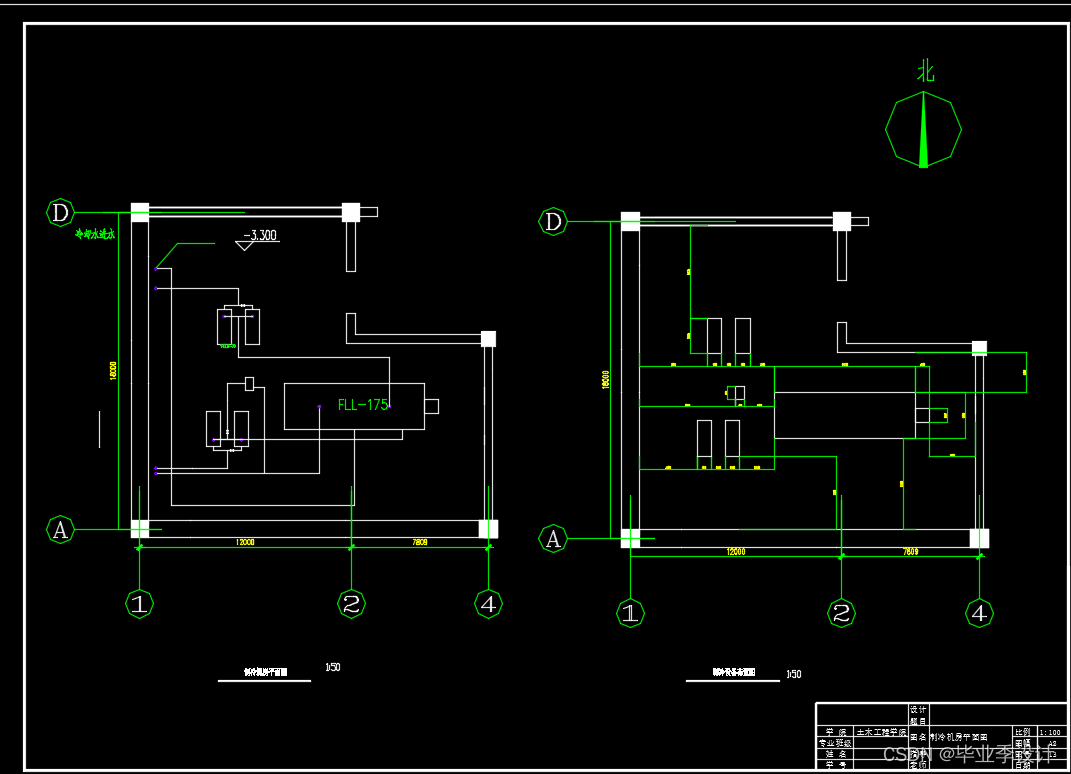

10.2 制冷机房的设计与布置 50

第十一章 系统消声减震与管道保温 51

11.1 空调系统的消声减震 51

11.1.1 噪声来源 51

11.1.2 噪声的防治 51

11.2 管道保温 51

11.2.1 管道保温结构组成 52

11.2.2 保温材料的选用 52

11.2.3 保温材料的经济厚度 52

参考文献 53

致谢 54

附录Ⅰ 各房间冷湿热负荷汇总表 55

附录Ⅱ 各房间风机盘管及风口选型汇总表 58
