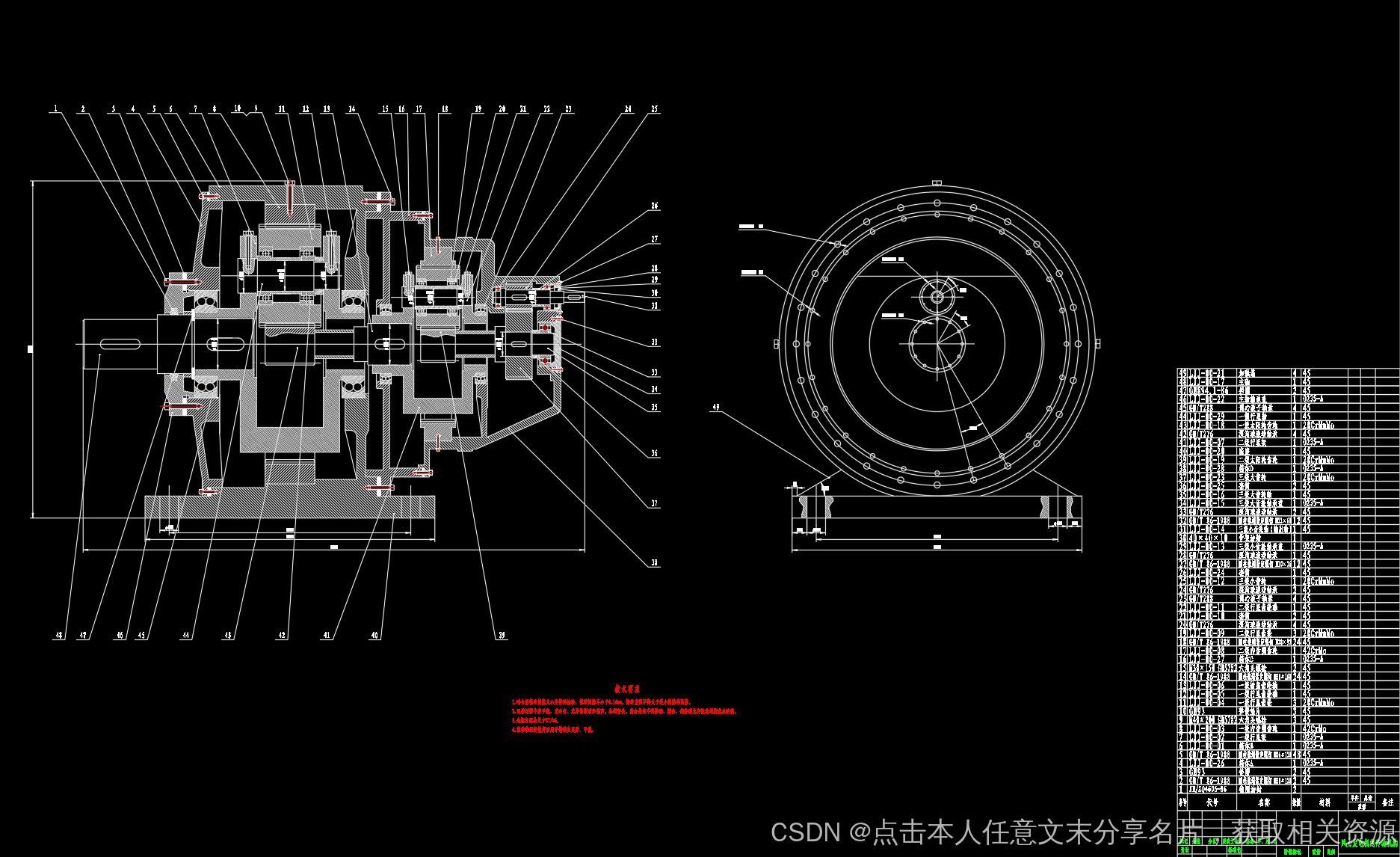

风力发电机传动机构的设计（增速器）【论文14000多字+CAD图纸8张+CAXA图纸+外文翻译】

摘要

我国属于发展中国家，经济、能源与环境的协调发展是实现我国现代化目标的重要前提。我国是个能源大国，也是个能源消费大国，当前我国能源的发展面临着人均能耗水平低、环境污染严重、能源利用率以及可再生能源比例少等问题。因此，调整能源结构，减少温室气体排放，缓解环境污染，加强能源安全已成为全国关注的热点，对可再生能源的利用，特别是风能开发利用也给予了高度重视。风能是一种清洁的可再生能源，风力发电是风能利用的主要形式，也是目前可再生能源中技术最成熟、最具有规模化开发条件和商业化发展前景的发电方式之一。
风力发电机的传动机构主要由主轴、齿轮箱、输出轴等部分组成，首先对齿轮箱进行设计，根据某型风力发电机所要求的技术匹配参数，选择适当的齿轮传动方案，在此基础上进行传动比分配与各级传动参数如模数、齿数等的确定，对于齿轮箱中的轴进行设计，并对齿轮、轴以及轴承进行校核，再考虑行星架、箱体的选用问题，最后在考虑其他因素对风力发电机的影响，进行三维仿真模拟。
关键词：风力发电机传动机构；行星齿轮传动；模拟仿真

Abstract

China is a developing country, the coordinated development of economy, energy and environment is an important prerequisite to realize our modernization goal. China is a big energy country, but also a large energy consumption, the current development of China's energy is facing a low level of per capita energy consumption, environmental pollution, energy efficiency and the proportion of renewable energy and other issues. Therefore, to adjust the energy structure, reduce greenhouse gas emissions, ease environmental pollution, strengthen energy security has become a hot topic of concern to the use of renewable energy, especially wind energy development and utilization has also given high priority. Wind energy is a clean renewable energy, wind power is the main form of wind energy utilization, but also the renewable energy in the most mature technology, the most large-scale development conditions and commercial development prospects of one of the power generation.
The transmission mechanism of the wind turbine is mainly composed of the main shaft, gear box and output shaft. First, the gear box is designed. According to the technical matching parameters required by a certain type of wind turbine, the appropriate gear transmission scheme is selected. On this basis, The gear ratio and the transmission parameters such as modulus, the number of teeth, etc. to determine the shaft for the design of the gear box, and gears, shafts and bearings to check, and then consider the planetary planes, the selection of the box, and finally Three-dimensional simulation is carried out to consider the influence of other factors on wind turbines.
Key words: Wind turbine transmission mechanism;Planetary gear drive; Simulation

1 绪论   1
1.1 选题的背景及意义   1
1.2 风力发电机的研究现状   1
1.2.1 国内发展   1
1.2.2 国外发展   3
1.3 设计内容   4
2 风力发电机的结构组成   5
2.1 风力发电的原理   5
2.2 发电机结构   5
3 传动机构设计   7
3.1 设计参数   7
3.2 设计方案   7
3.2.1 方案的讨论   7
3.2.2 初步确定总体结构设计   8
3.3 传动比的分配   8
3.4 齿数的选择   8
3.4.1 齿数的选用   9
3.4.2 齿轮的校核   13
3.5 轴的设计   19
3.5.1 低速级传动轴尺寸设计   19
3.5.2 中间级传动轴的设计   19
3.5.3 高速级轴的设计   19
3.5.4 轴的校核   20
3.6 行星架的选用   22
3.7 箱体的设计与选用   22
3.7.1 齿轮箱箱体设计   22
3.7.2 齿轮箱的冷却和润滑   22
3.7.3 齿轮箱的使用及其维护   23
4 影响风力发电机功率的因素   24
4.1 风力大小对功率的影响   24
4.2 叶片附着物对其转动产生的阻碍因素对功率的影响   24
4.3 齿轮箱设计对功率的影响因素   25
4.4 轴的合理设计对功率影响   25
5 齿轮箱的三维建模   26
5.1 软件介绍   26
5.2 建模截图   26
5.2.1 一级行星系传动   26
5.2.2 二级行星系传动   27
5.2.3 三级平行轴传动   28
5.2.4 箱体图   28
5.2.5 整体剖视图   30
6技术经济性分析   32
6.1零件材料的经济性分析   32
6.2方案选择上的技术性分析   33
7结论   35
致谢   36
参考文献   37

1 绪论
1.1 选题的背景及意义
1）提供国民经济发展所需的能源
能源是国民经济发展和人类生活必需的重要物质基础。我国能源面临最突出的问题是国内化石类能源供应严重不足。一项关于我国未来能源供需报告曾预测，2020年国内可供应常规能源的量不到2亿吨标准煤，能源缺口将为4亿至5亿吨，需要从国外进口。如果要减轻我国对石油和天然气进口的依赖，必须调整能源结构，大规模开发可再生能源。可再生能源将作为主要的替代能源，而风力发电则是可再生能源发展的重点，市场广阔、前景光明，将为国民经济发展提供更充足的物质保证。

………………
