 前 言
吸粮机(气力输送机)是一种新型农业、工业机械，通过气动输送颗粒物料，适用于粮食、塑料等各种小颗粒物料的散装输送作业，利用管道布局可以水平、倾斜、垂直输送物料，具有大小行走轮，操作简单便捷，能够单机独立完成输送任务。
气力吸粮机主要适用于农场、码头、车站、大型粮库等的装车、卸车、补仓、出仓、翻仓、倒垛以及粮食加工、饲料加工和啤酒酿造等行业在生产工艺中的散装、散运、散卸的机械化作业。吸粮机根据输送的要求可以单台作业、多台组合作业，或与其他设备可以组成输送系统，来满足不同的作业要求。同时具备布局灵活、移动方便、作业面宽、输送量大等特点，能够节省大量人力物力成本。
吸粮机根据输送方式分为两种:1、吸送型，2、只吸不送型。吸送型吸粮机，风力携带物料通过吸料器及吸料管道吸入机器，经由分离器实现气料分离，再由管道及卸料器送至仓库、车厢等目的位置。只吸不送型吸粮机，物料吸入机器后，经分离器及闭风器，自由下落于闭风机出口，直接堆粮、装袋或下接其他输送设备。

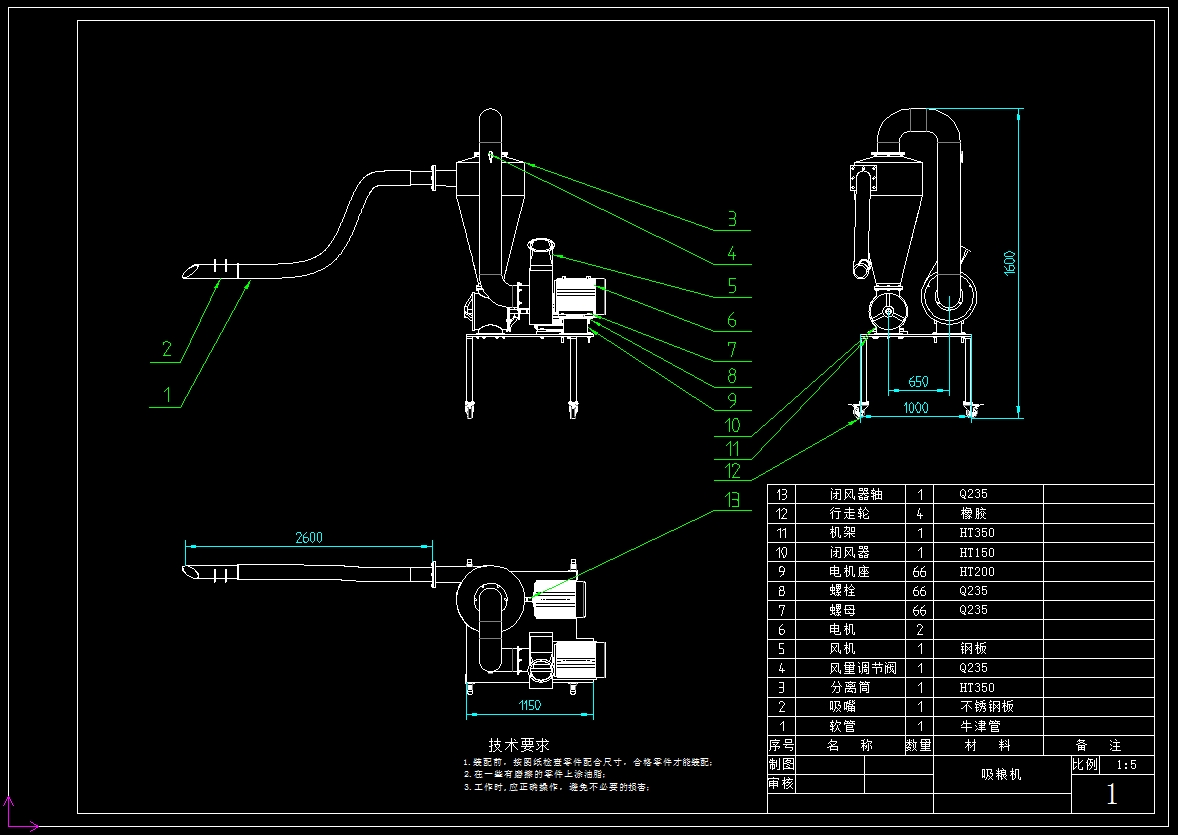

本次的毕业设计首先针对吸粮机整体研究的大环境背景下，并且参考了以往成功的设计案例，对小型吸粮机的结构进行了设计和研究，从整体结构而言，重点对吸粮机的吸粮机构、分离机构进行了重点设计和研究。设计步骤首先在明确设计任务要求及其背景的情况下，查找资料并与老师深入沟通明确了设计纲领，并通过三维设计Solidworks对其中的重要部件做了设计并完成建模，并不断优化设计，最后绘制CAD图纸文件，完成了总装图和部件图以及重要的零件图。

关键词：吸粮部件；动力传动；卸料机构

目 录
1引言    1
1.1研究的目的及意义    1
1.2国内外吸粮机的概况及发展状况    1
2总体方案的设计    3
2.1设计的基本原理    3
2.2样机结构及工作原理    4
3主要部件的设计    5
3.1闭风器的设计    5
3.2风机的设计    9
3.3吸嘴的设计    11
3.4物料分离筒    13
3.5机架的设计    13
总 结    15
致 谢    16
参考文献    17

1引言
1.1研究的目的及意义
吸粮机作为一种输送机械，主要应用在粮食储存及加工行业。移动式吸粮机用于吸卸散装颗粒状物料，如小麦、稻谷、大豆、玉米、菜籽、棉籽、饲料等，亦可推广用于颗粒状化肥、塑料、水泥等的起卸。目前在粮食储备仓库进出仓方面，主要靠移动式伸缩装仓机和斗提机，但存在着控制不灵活、占地大、产量小等缺点，导致因倒仓，出仓周期长而引起的高强度劳动。因此吸粮机的研究设计成为了当今工业时代的更高的需要[1]。吸粮机主要具有如下特点：
（1）输送效率高，小时产量可达数百吨，因机器而异；
（2）整个输送过程完全密闭，受气候环境条件影响小，不仅改善了工作条件，而且被运送的物料不致吸湿、污损或混入其它杂质，从而保证被运送物料的质量；
（3）设备简单，结构紧凑，工艺布置灵活，占用面积较小，选择输送线路容易；
（4） 操纵人员劳动强度低；
（5）容易对整个系统实现集中控制；
（6）无粉尘外泄飞扬，工作环境好等优点，逐步得到推广应用，尤其是随着我国劳动力资源日益紧缺，国家推广粮食四散、实现粮仓机械化作业，吸粮机的优势越来越明显。

…………
