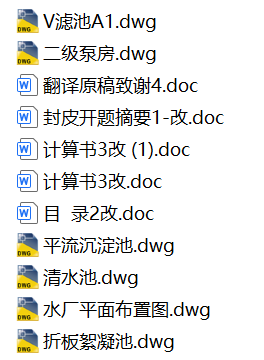

兖州市某区给水工程工艺设计【环境工程论文】含论文、CAD图纸、开题报告、任务书、外文翻译

目  录

第一章  净水构筑物的设计计算………………………………1

1.1 设计供水量……………………………………………………1

1.2 药剂溶解池与溶液池的计算…………………………………1

1.3 混合设备………………………………………………………2

1.4 絮凝设备………………………………………………………2

1.5 沉淀设备………………………………………………………13

1.6 过滤设备………………………………………………………16

1.7 消毒设备………………………………………………………33

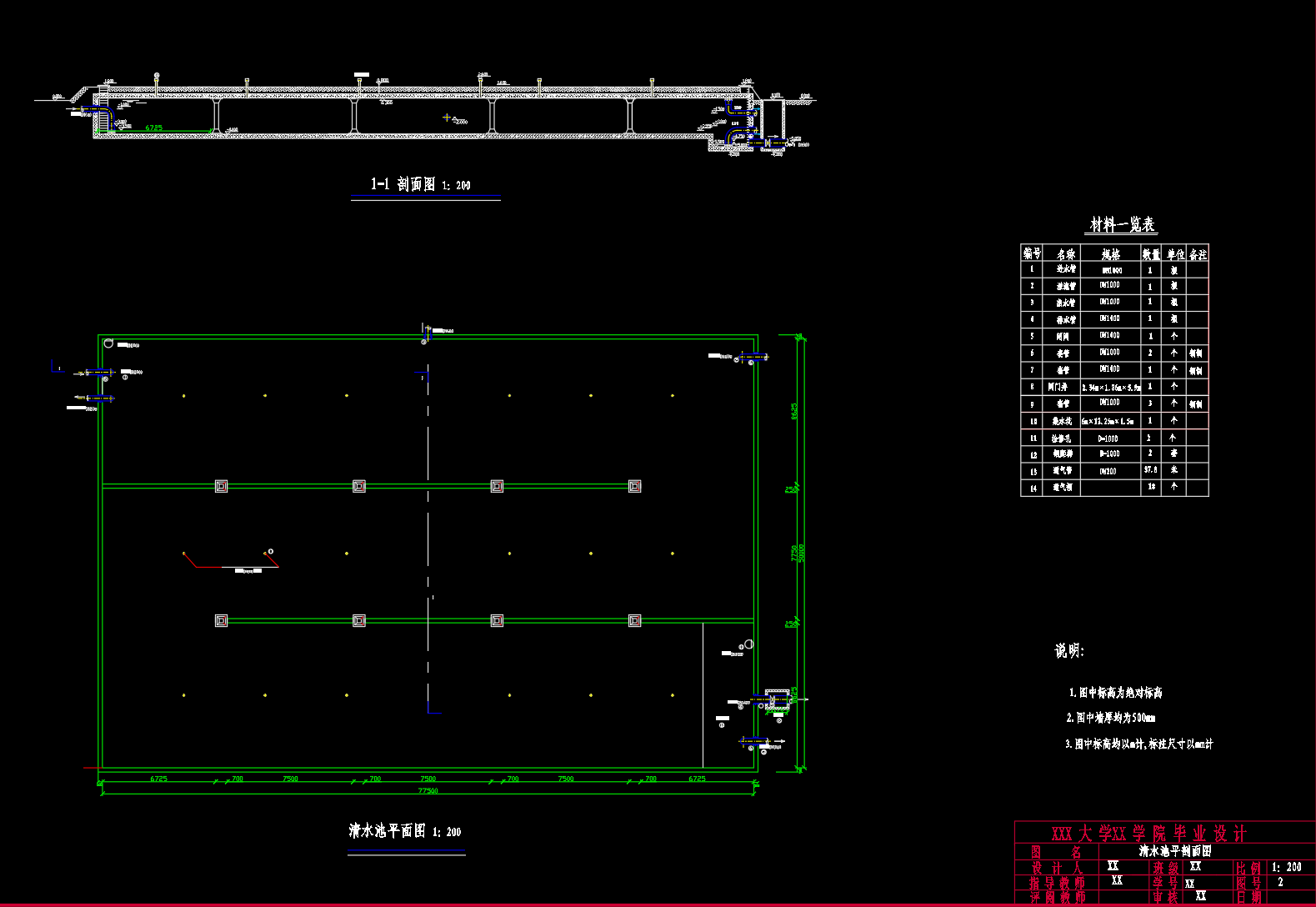

1.8 清水池…………………………………………………………34

第二章  水厂平面高程布置…………………………………37

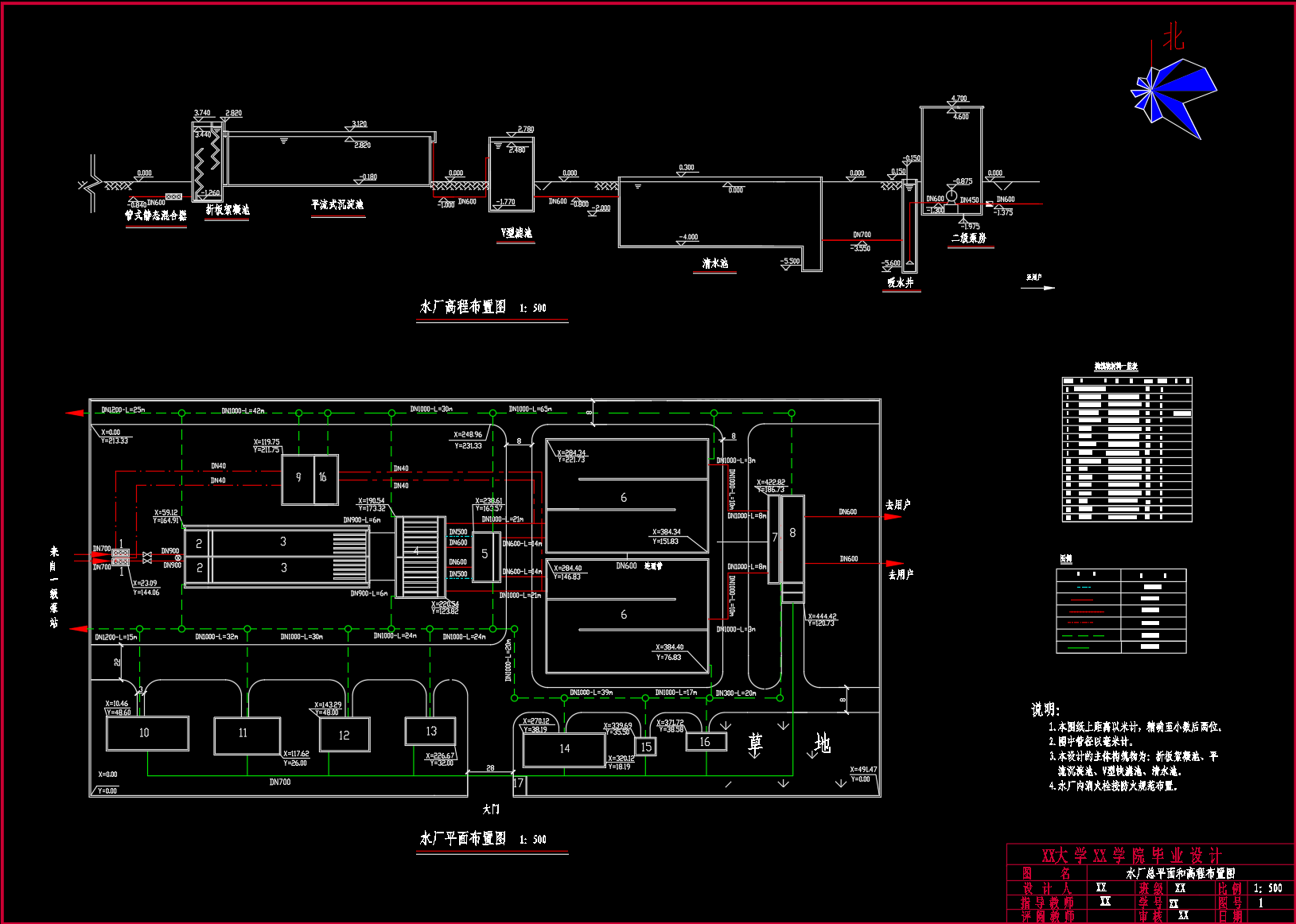

2.1 平面布置………………………………………………………37

2.2 高程布置………………………………………………………37

第三章  二级泵房……………………………………………40

3.1 水泵机组的选择………………………………………………40

3.2 机组的布置和基础设计………………………………………41

3.3 吸水管和压水管路设计………………………………………41

3.4 泵房机器间布置………………………………………………42

3.5 吸水井设计……………………………………………………42

3.6 水泵安装高度验算……………………………………………43

3.7 复核水泵与电机………………………………………………44

3.8 各工艺标高设计………………………………………………45

参考文献………………………………………………………48

外文资料

中文译文

致谢

 第一章  净水构筑物的设计计算

1.1 设计供水量

根据原始资料最高日供水量Q=119000d/m³。

自用水系数为1.05。

设计水量Q=1250000d/m³。

1.2 药剂溶解池和溶液池计算

1.2.1 溶液池

溶液池容积W1：

设计流量为Q=5208.33（m3 /h），混凝剂味硫酸亚铁，助凝剂为液态氯（亚铁氯化法）。混凝剂最大投加量为μ=20（mg/l）（按FeSO4计），药溶液浓度为15％（按商品质量计），每天调制次数为n=2，溶液池调节容积为：

W1＝μQ/（417bn）=20×5208.33/（417×15×2）＝8.325（m³）。

设计取9（m3），溶液池分三格，一格备用。每格的有效容积为9(m³)，有效高度为1.5(m)，超高取0.5(m)，则

每格实际尺寸为：B×L×H=1.5 m×3m×2m。

…………
