SKUA-GOCAD入门教程-第五节

控制菜单

控制菜单如前节所介绍，是根据需求显示各类型实用工具窗口。接下来，介绍控制菜单中包含的实用工具。

图1

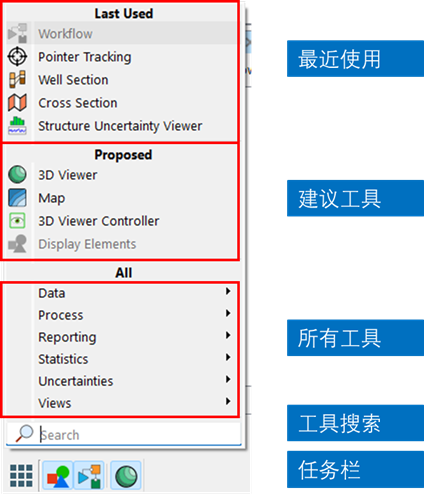

控制菜单包含4个部分：

Last Used：是上一次最近打开的实用工具显示。通常只能显示5项内容。

Proposed：默认工具集，常用的有两个：3D Viewer和Display Elements。

All：包含所有工具项目。

Search：工具搜索栏，可以通过工具名称进行搜索。

当单机某一个工具后，其工具图标会在任务栏显示。

Data数据工具

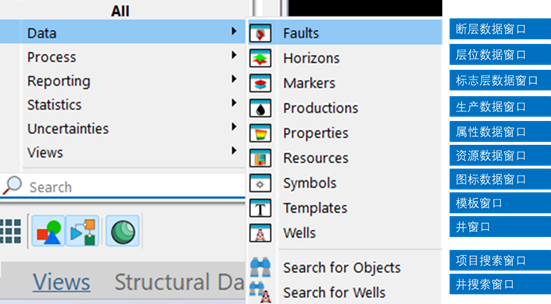

数据工具中主要有断层、层位、标志层、项目信息、属性、资源、图例、模板、井以及搜索窗口。

图2

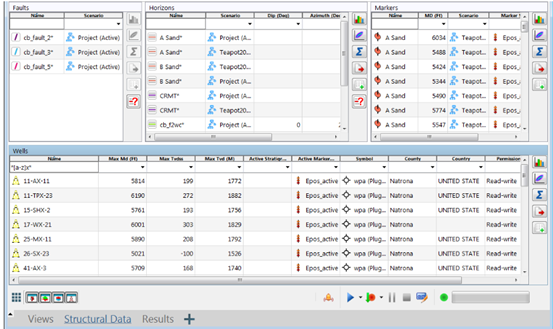

当我们点击相应工具后，主程序窗口会显示各工具窗口。例如：“断层、层位、标志和井会显示在默认的页面上（如图3所示）。

图3

Process流程工具

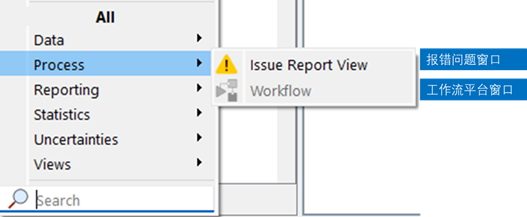

包含Issue Report View和Workflow。

Issue Report View：为流程报错窗口，在建模过程中若发生错误，该窗口会提示报错以及报错在哪一个步骤。

Workflow：工作流平台为各种建模工作流归集窗口。

图4

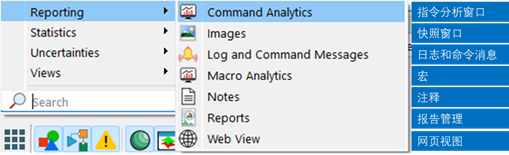

Reporting报告窗口

图5

Reporting包含了Command Analytics、images、log and Command Messages、Macro Analytics、Note、Reports、Web View。

Macro Analytics and Command Analytics：通过宏观分析浏览器以及命令分析浏览器，您可以对选定命令的标量结果进行分析，其中包括：计算储层体积、计算属性统计、计算高于最低可接受水位的体。

Images：在该窗口下，可以查看从3D、2D和绘图视图中保存下来的图像，并进行保存。

log and Command Messages：启动软件时默认处于隐藏状态，显示时在窗口底部展示已记录的消息，包括执行的所有命令以及命令相关联的任何结果信息、警告或错误消息

Note：用户为建模对象、属性、工作流程或场景添加了注释，我们可以查看这些注释，并在“注释”浏览器中添加评论。

Reports：在“报告浏览器”中，您可以查看从该项目中保存下来的报告的内容。对诸如数据量、表格、图表、图像以及来自多个实现、宏和场景的结果等输出内容进行比较，来分析您所报告的结果。

Web View：将图片或支持的HTML内容从文件浏览器中拖放到此视图中。

Statistics统计数据

图6

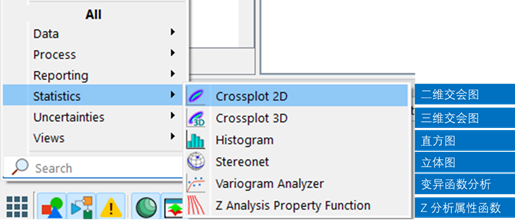

Statistics统计数据：包含Crossplot 2D、Crossplot 3D、Histogram、Stereonet、Variogram Analyzer、Z Analysis Property Function

Crossplot 2D：二维交会图所提供的内容有：两个属性之间的交叉分析。

Crossplot 3D：比如将三个属性相互绘制对比。其结果会形成一个三维交叉图或散点图（也称为三维云图），会自动进行缩放并以立方体的形式显示。

Histogram：可以选择要以直方图和累积分布函数的形式显示的属性，控制图表的外观，并查看图表统计数据和属性特征。

Stereonet： “立体网”应用程序是一款交互式的图形工具，可用于查看和分析方向数据。通过绘制和分析三维直线和平面的方向，来代替使用xyz坐标在二维空间中以图形方式表示和分析三维数据。

Variogram Analyzer：变异函数工作流会引导您完成计算实验变异图以及将其与理论模型进行拟合的整个过程。

Z Analysis Property Function：属性分析函数，针对不同对象可以选择不同属性进行数据分析。

Uncertainties不确定性

图7

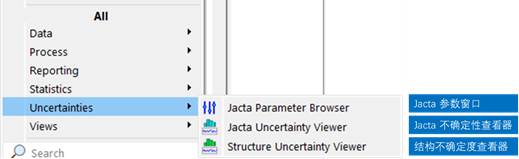

Uncertainties：包含Jacta Parameter Browser、Jacta Uncertainty Viewer和Structure Uncertainty Viewe。这三个功能都需要建立在“Jacta 模型”使用。

使用工作流平台中的Reservoir Risk Assessment进行创建Jacta 模型。该模型包含水库网格、模拟参数以及随后的模拟结果。

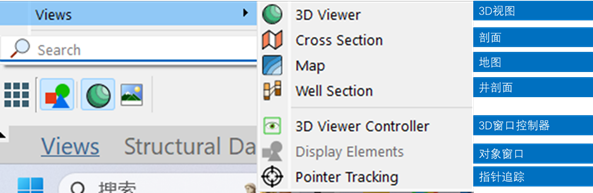

Views视图

在视图中包含了3D Viewer 、Cross Section、Map、Well Section、3D Viewer Controller、Display Elements、Pointer Trackin。可以通过Views打开多个 3D 查看窗口并绘制视图，还能创建多个2D地形图、剖面图和井位图视图等。

图 8

3D Viewer ：我们可以在“视图”页面以及其它页面上以三维形式查模型。此外，还可以在一个页面上打开多个三维查看器。

Cross Section：横截面是模型的二维垂直剖面。可以指定剖面线，也可以任意绘制剖面线。

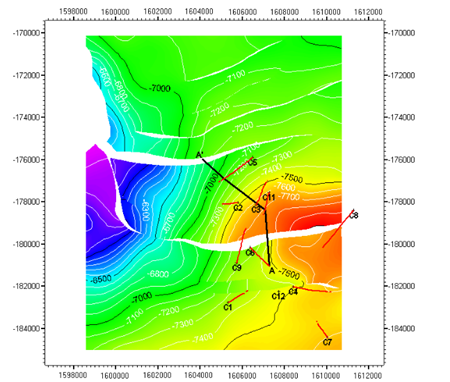

Map：将三维模型变成二维模型地图。

图 9

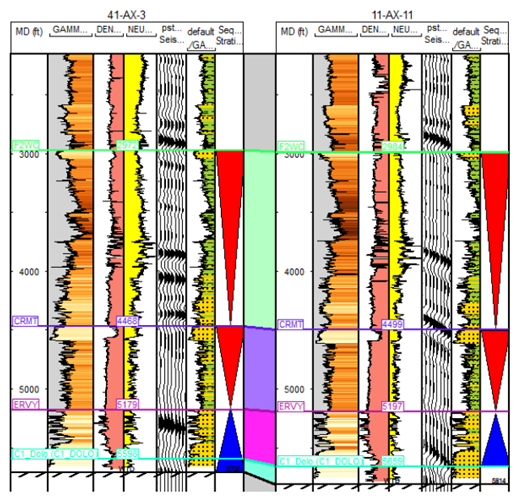

Well Section：提供了用于不同井之间的数据比较。

图10

3D Viewer Controller：用于3D视图的精细化控制。

图11

Display Element：包含对象浏览器和数据浏览器，通过它们可以访问所有的建模对象及其相关属性，并能够对其进行显示。

图12

Pointer Tracki：跟随鼠标指针实时显示对象类型及信息。

图13
