本文介绍了如何使用AM2302传感器进行温湿度测量。AM2302能测量0~99.9%RH的湿度和-40℃~80℃的温度，精度高，与STM32配合时需要连接VCC、DATA和GND引脚，DATA引脚需加上拉电阻。通讯采用单总线方式，单片机通过特定时序与传感器交互，接收40位数据包括湿度和温度信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

AM2302是一款通过数字信号输出来测量空气温湿度的传感器，可测量0~99.9%RH范围内的湿度，精度为±2%RH，分辨度为0.1 RH；可测量-40℃~80℃范围内的温度，精度为±0.5℃，分辨度为0.1℃。

该传感器是一个三针脚模块，包含VCC、DATA、GND（相对于DHT11，其中一个引脚被封装在内部）三个引脚，VCC接电压范围是3~5V，GND接地，DATA与单片机的引脚相接，并接上一个4.9k或以上阻值的上拉电阻。

AM2302采用单总线数据格式的通讯，一次传送40位的数据，按照传送的先后顺序依次是空气湿度的16位、空气温度的16位和8位的校验数据。

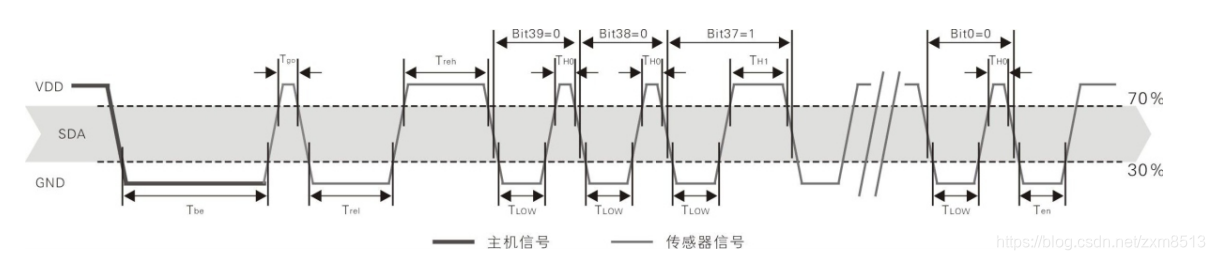

AM2302与单片机通讯流程为：单片机引脚拉低至少1ms→单片机引脚拉高→等待传感器拉低80us→等待传感器拉高80us→传感器开始发送数据。

传感器发送数据格式：传感器拉低50us→0，传感器拉高26us；1，传感器拉高70us
