SSI编码器教程-西门子PLC工艺模块 TM PosInput如何设置SSI参数-上海了淼GME-58系列

相关资料教程链接：

●图文教程链接：

现场总线编码器图文教程：

现场总线编码器使用教程

多圈RS485通讯编码器教程-修改参数教程

SSI编码器教程-欧姆龙NX-ECS112设置SSI参数

SSI编码器教程-西门子工艺模块 TM PosInput设置SSI参数

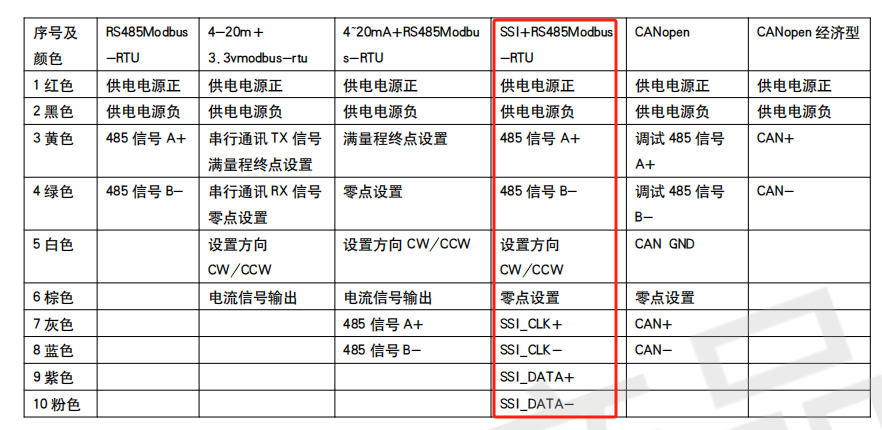

一、SSI编码器接线定义

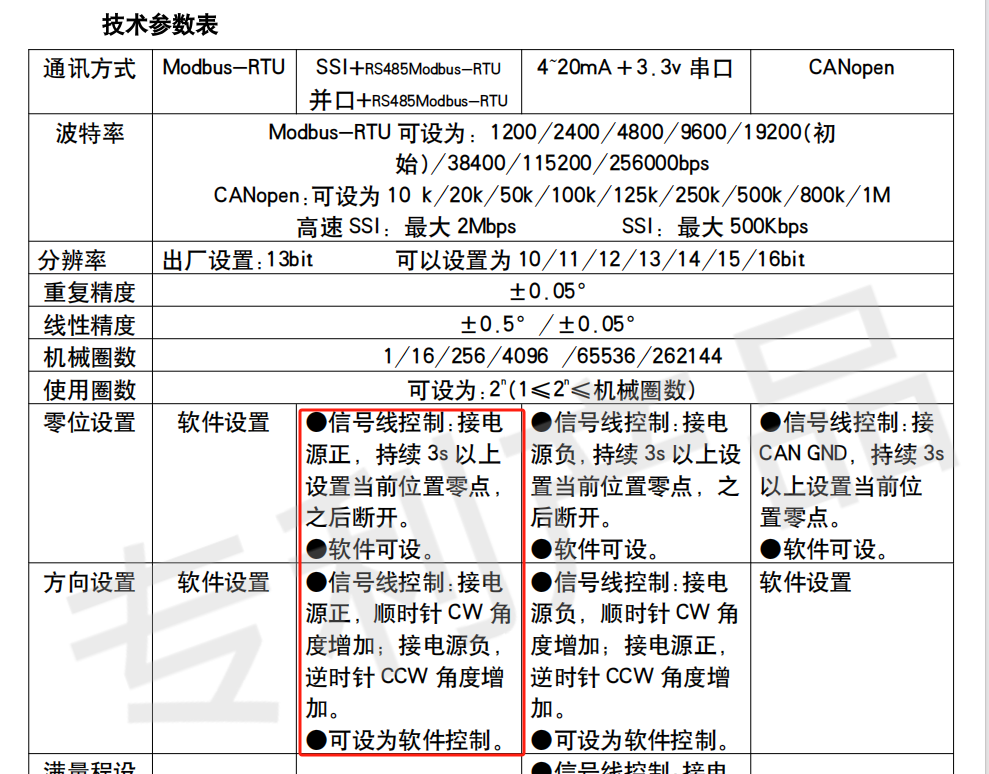

SSI格雷码+Modbus-RTU双输出编码器

零位设置：将零位线棕色 接+24V 短接3s以上 就生效零位；

方向设置：方向线白色 接+24V顺时针位置增加，方向线接0V逆时针位置增加。

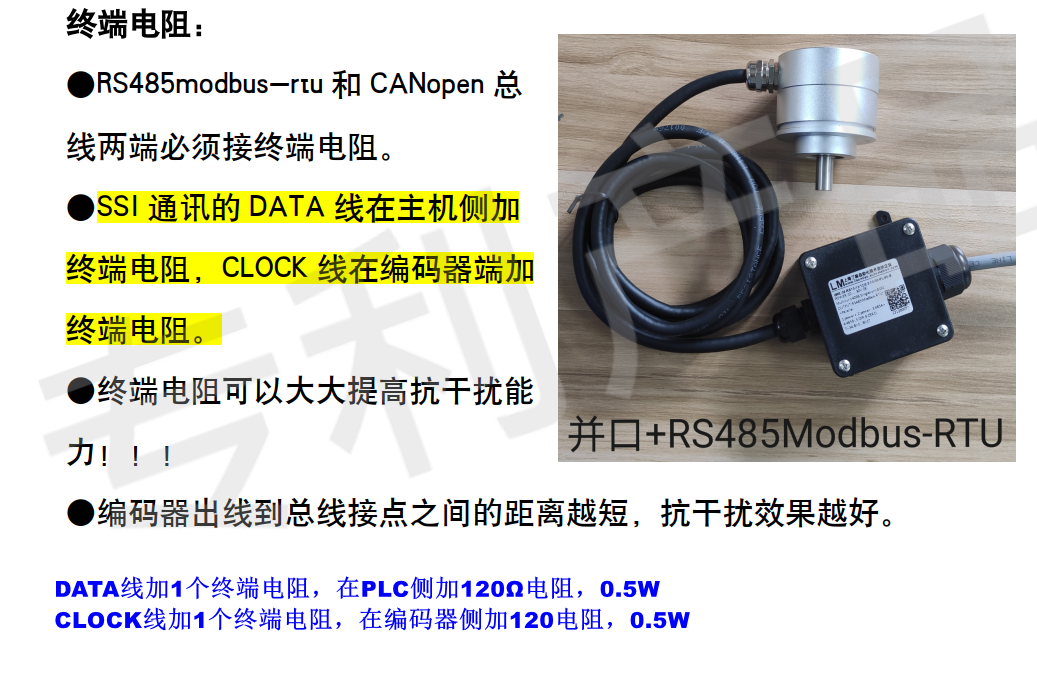

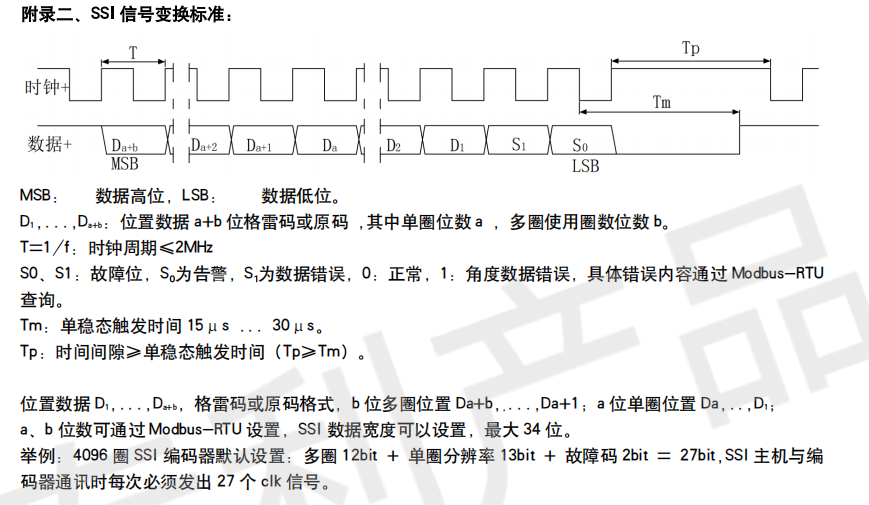

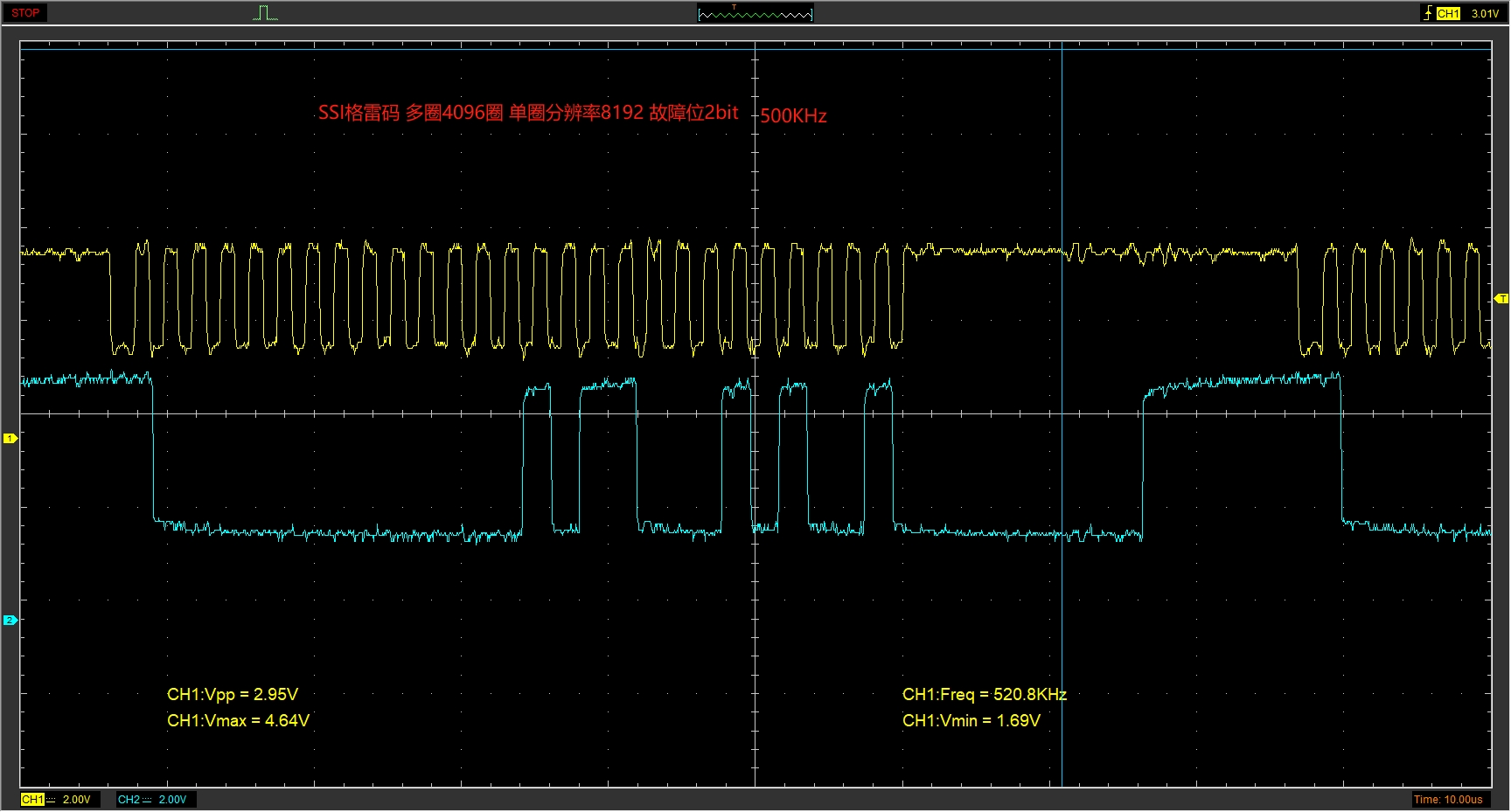

二、SSI编码器波形格式

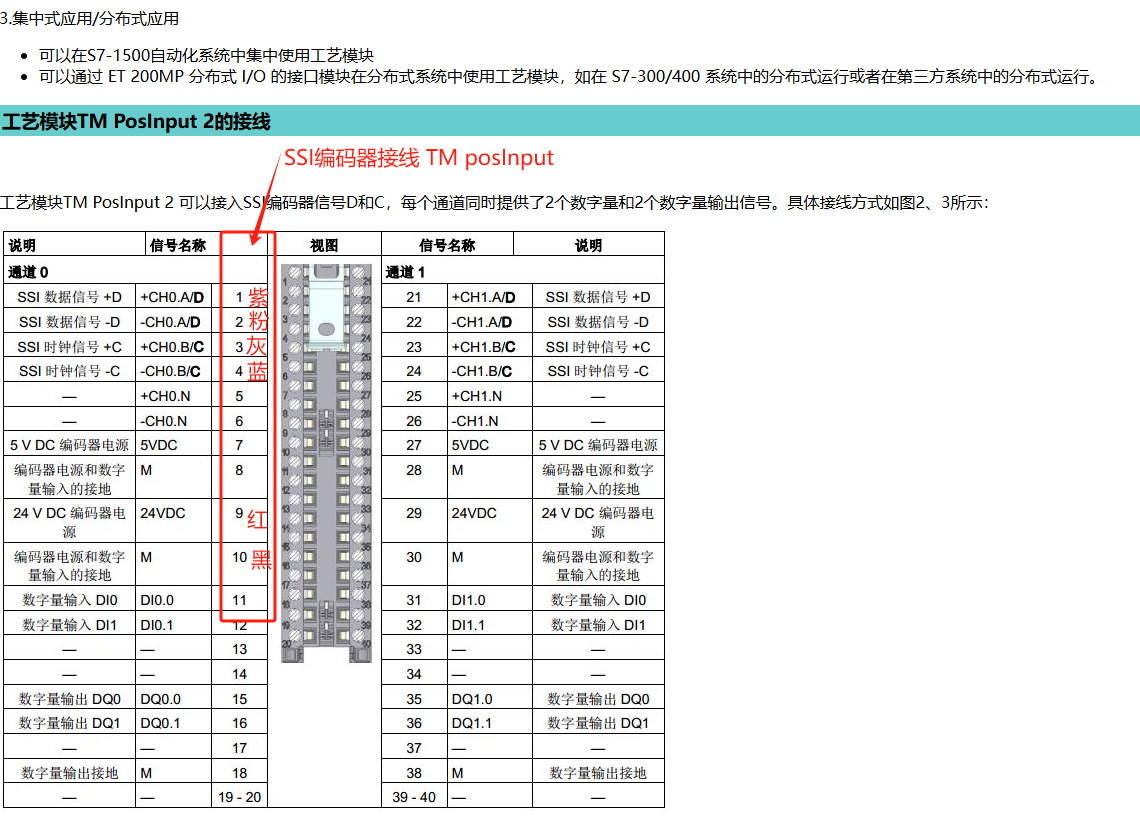

三、西门子PLC工艺模块 TM PosInput 2与上海了淼SSI编码器接线

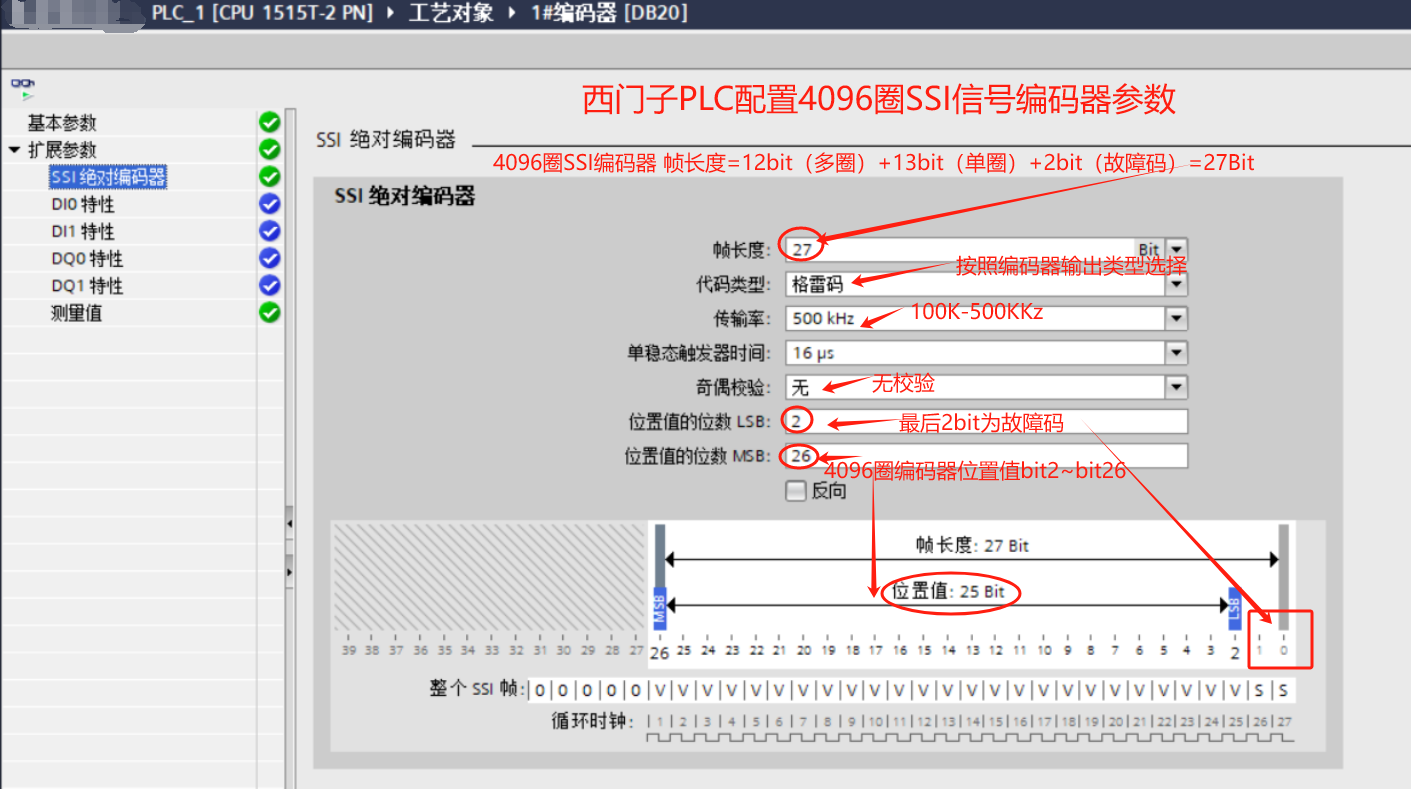

S7-1500 TM PosInput 2 模块测量SSI绝对值编码器
