使用riscv-tests进行指令测试（一）

本文属于《 TinyEMU模拟器基础系列教程》之一，欢迎查看其它文章。

1 riscv-tests简介

riscv-tests，是用于验证RISC-V处理器实现，是否符合其指令集架构规范的一组测试程序。

具体来说，riscv-tests目录包含isa、debug、mt和benchmarks的测试文件、底层相关驱动以及编译的文件，用于测试RISC-V CPU的实现。

• 其中，benchmark测试，包含一些业内公认的C代码测试集；
• 而ISA测试，则包含定向指令测试，如机器/用户/监督者模式下I/A/C/D/F/M类型的指令测试。

使用riscv-test套件可以帮助开发人员，验证他们的RISC-V处理器或模拟器实现的正确性和稳定性。

• 通过将编译生成的测试程序，烧录到RISC-V处理器或模拟器实现的设备上并运行，测试程序会执行一系列的测试用例，检查处理器实现是否正确。
• 通过这种方式，开发人员可以及时发现并修复处理器或模拟器实现中的BUG，确保其符合RISC-V ISA的规范。

riscv-tests官网：http://riscv.org/riscv-tests/
riscv-tests仓库：https://github.com/riscv/riscv-tests

2 安装riscv交叉编译器

riscv交叉编译器，有两种版本：

• elf版，只支持静态链接，主要用于嵌入式系统，更通用更简单；
• glibc版，支持静态链接和动态链接，主要用于Linux操作系统，更复杂。

我们这里使用elf版，编译好的elf版RISC-V交叉编译器：
riscv64-elf-ubuntu-20.04-nightly-2023.01.31-nightly.tar.gz

解压

tar -xvzf riscv64-elf-ubuntu-20.04-nightly-2023.01.31-nightly.tar.gz

编辑.bashrc

vim ~/.bashrc

将编译器bin路径（/home/tools/riscv/bin替换为自己的路径），加入.bashrc文件末尾。

export PATH=/home/tools/riscv/bin:$PATH

使路径生效

source ~/.bashrc

最后，查看编译器版本，以验证安装

riscv64-unknown-elf-gcc -v

会打印出gcc版本，编译器环境搭建好了。

3 编译riscv-tests

下载riscv-tests源码

git clone https://github.com/riscv/riscv-tests

进入源码目录

cd riscv-tests

更新子模块到最新状态

git submodule update --init --recursive

自动默认配置

autoconf

配置前缀

./configure --prefix=$RISCV/target

执行编译，默认会全部编译

make

若想部分编译，也可执行以下命令。

• 仅编译riscv-tests/isa下，某一种类型用例：
  如rv64ui，则先cd isa，然后再make rv64ui；编译结果在isa目录下。
• 编译riscv-tests/isa所有用例：
  则在riscv-tests目录下，执行make isa；编译结果在isa目录下。
• 编译riscv-tests/benchmarks所有用例：
  则在riscv-tests目录下，执行make benchmarks；编译结果在benchmarks目录下。
• make clean，可以将所有编译结果，全部清除。
• 用例被编译后，输出有2类文件：
  一类为可执行程序，另一类为dump文件（该可执行程序对应的汇编源码）。


安装（可选），会将编译结果，拷贝到/target/share/riscv-tests目录下。

make install

4 在TinyEMU中运行测试用例

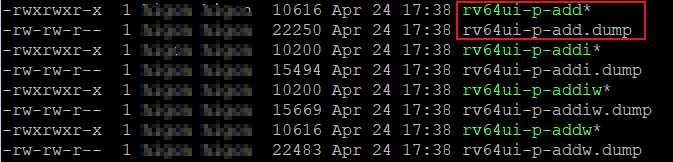

我们以rv64ui-p-add为例，其对应的汇编源文件为rv64ui-p-add.dump。

4.1 ELF转RAW格式

TinyEMU只支持原始（RAW）的可执行文件，因此需要格式转换。

ELF格式rv64ui-p-add，转为RAW格式rv64ui-p-add.bin：

riscv64-unknown-elf-objcopy -O binary rv64ui-p-add rv64ui-p-add.bin

4.2 修改TinyEMU配置文件

我们查看rv64ui-p-add.dump文件：

0000000080000000 <_start>:
    80000000:	0500006f          	j	80000050 <reset_vector>

该程序从0x80000000开始执行，这与TinyEMU中Bootloader（如bbl64.bin）的起始地址完全一致。

因此，我们要想在TinyEMU中，运行rv64ui-p-add.bin，那么把TinyEMU配置文件中，bbl64.bin修改为rv64ui-p-add.bin即可。

比如，root-riscv64.cfg中：

/* VM configuration file */
{
    version: 1,
    machine: "riscv64",
    memory_size: 128,
    bios: "rv64ui-p-add.bin",
    kernel: "kernel-riscv64.bin",
    cmdline: "console=hvc0 root=/dev/vda rw",
    drive0: { file: "initramfs.ext2" },
    eth0: { driver: "user" },
}

bios选项，配置为rv64ui-p-add.bin，其他保持不变。
到这里，rv64ui-p-add.bin，已经可以在TinyEMU中运行了。

4.3 修改riscv_cpu.c

对于riscv-tests生成的一个测试用例，我们可以通过如下条件，来判断测试是否通过。

• 若测试失败
  • a7设为0x5d；
  • gp左移一位加1后传给a0；
  • 随后调用ecall指令。
• 若测试成功
  • a7设为0x5d；
  • a0设为0；
  • gp设为1；
  • 随后调用ecall指令。

因此，我们可以修改TinyEMU中ecall指令实现，检查a7，gp等寄存器，来判断是否测试成功。

修改riscv_cpu.c中，raise_exception2函数，如下所示：

static void raise_exception2(RISCVCPUState *s, uint32_t cause,
                             target_ulong tval)
{
	...

	if (s->reg[17] == 0x5d) {  //a7 == 0x5d
		if (s->reg[10] == 0) { // a0 == 0
			printf("Test Pass\n");
		} else { // a0 != 0
			printf("Test #%d Failed\n", s->reg[10]/2);
		}
	}

	...
}

增加a7和a0寄存器判断逻辑。

4.4 运行rv64ui-p-add

启动TinyEMU，以执行rv64ui-p-add

./temu -ctrlc root-riscv64.cfg

rv64ui-p-add需要放到，与temu同一目录下

rv64ui-p-add.bin执行完毕，TinyEMU打印出Test Pass，表明rv64ui-p-add.bin中所有指令测试成功。
