汇编与接口技术期末复习笔记——接口部分：并行接口8255（1）

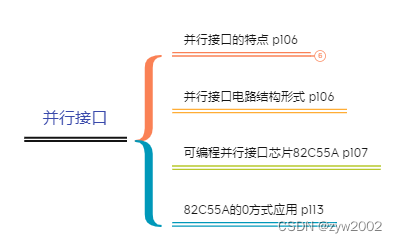

1. 并行接口8255

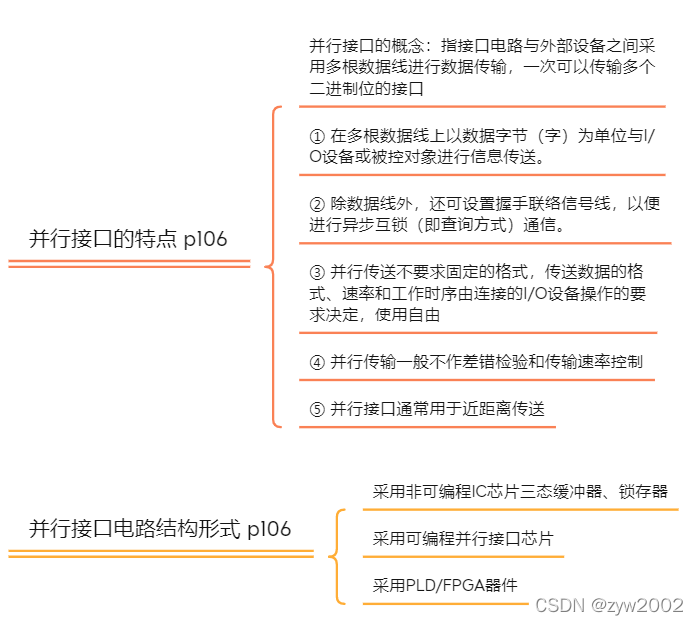

1.1 并行接口的特点以及电路结构

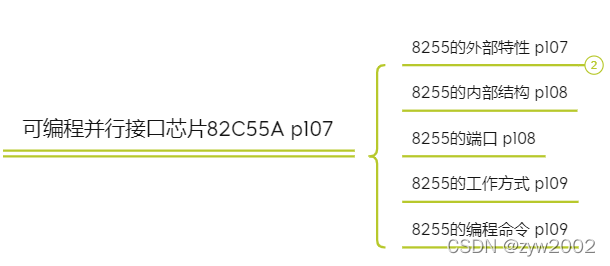

1.2 可编程接口芯片8255

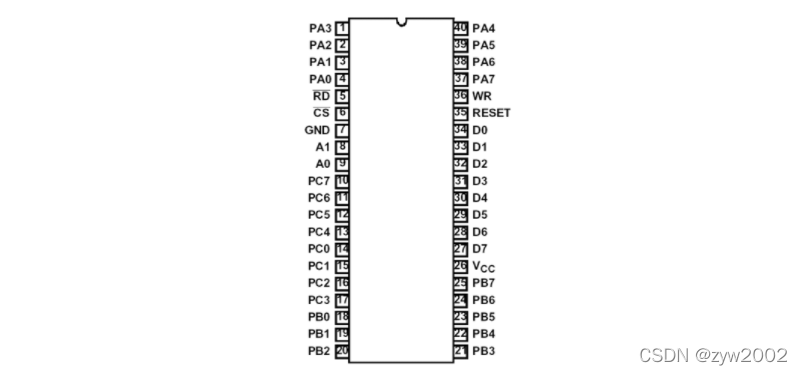

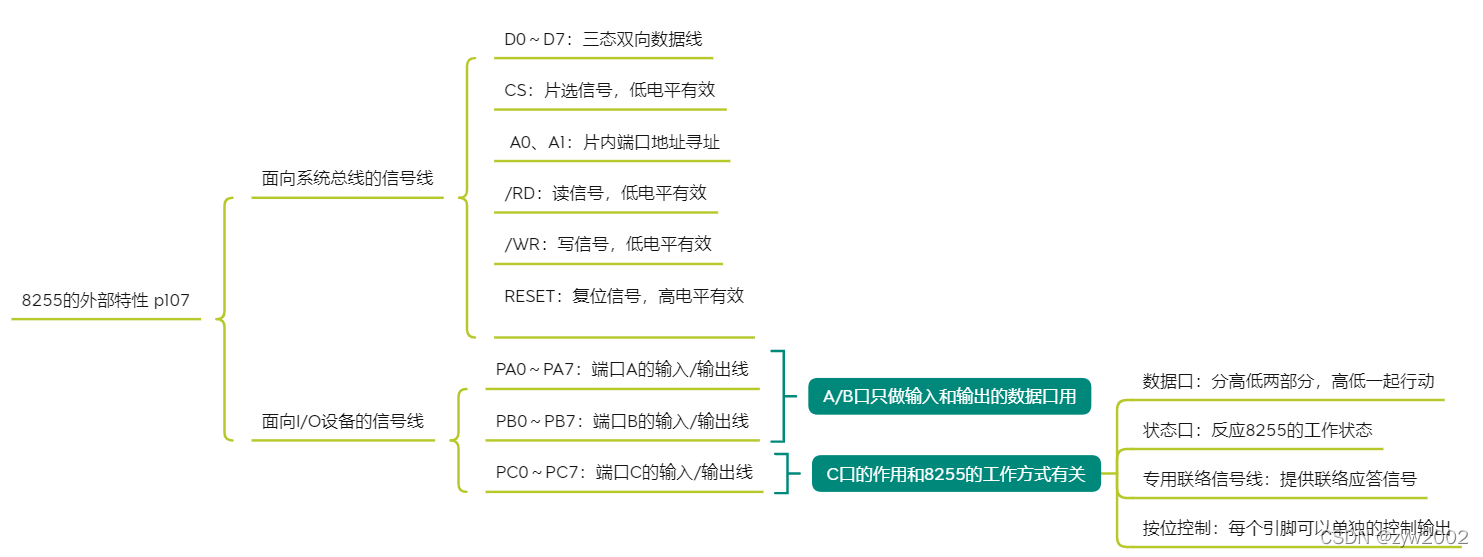

1.2.1 8255外部特性

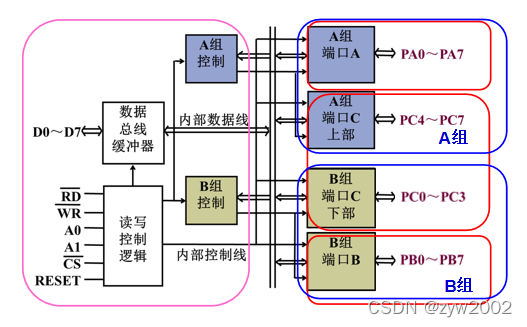

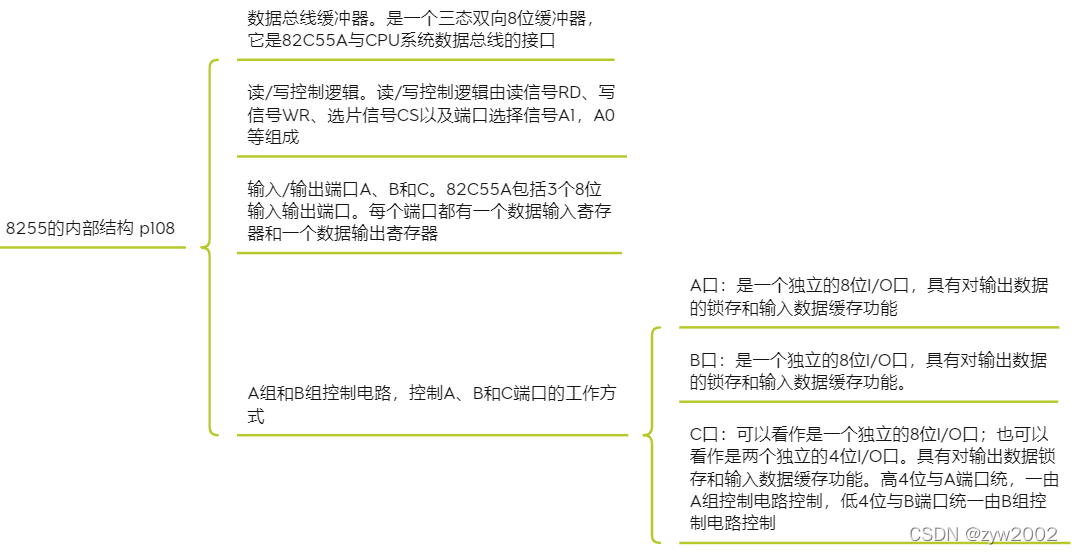

1.2.2 8255的内部结构

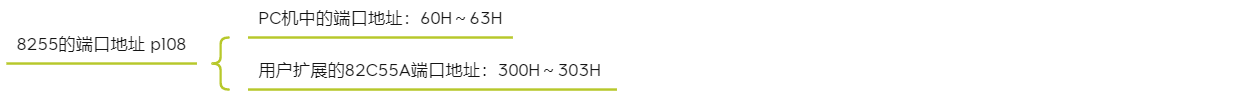

1.2.3 8255的端口地址

1.2.4 8255的工作方式

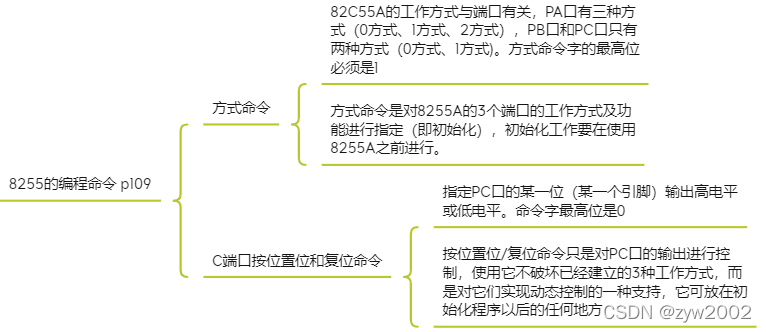

1.2.5 8255的编程命令

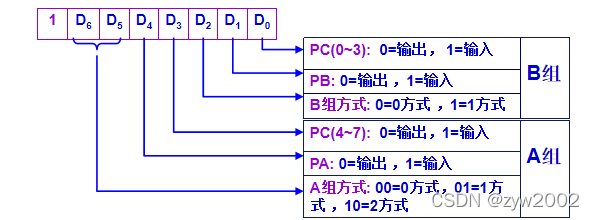

1.2.5.1 方式命令（初始化命令）

【例】要把A口指定为1方式，输入，C口上半部为输出；B口指定为0方式，输出，C口下半部定为输入，则工作方式命令代码是

    MOV  DX，303H    ；8255A命令口地址(假设)
    MOV  AL，0B1H    ；初始化命令 10110001B
    OUT  DX，AL        ；送到命令口

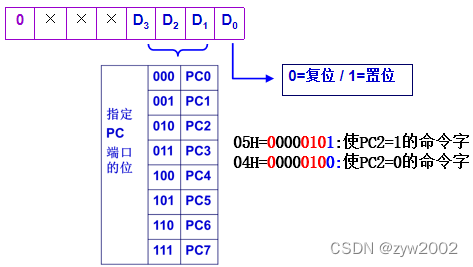

1.2.5.2 C端口按位置位/复位命令

【例】C端口按位置位命令

；PC2引脚置成高电平输出
    MOV  DX，303H    ；8255A命令口地址(假设)
    MOV  AL，05H     ；使PC2=1的命令字  0000 0101B
    OUT  DX，AL      ；送到命令口

【例】PC7产生负脉冲

    MOV  DX，303H           ；8255A命令口
    MOV  AL，00001110B      ；置PC7=0
    OUT  DX，AL
    NOP                     ；维持低电平
    NOP
    MOV  AL，00001111B      ；置PC7=1
    OUT  DX，AL

【例】A口B口输入输出

；使PA7输出高电平
	 MOV  DX，300H   ；PA数据口地址
	IN  AL，DX      ；读入A口原输出内容
	OR  AL，80H     ；使PA7=1
	OUT  DX，AL     ；输出PA7
；使PA7输出低电平
  	MOV DX，300H   ；A口地址
	IN  AL，DX     ；读入A口原输出内容
	AND AL，7FH    ；使PA7=0
	OUT DX，AL     ；输出PA7
；使PB0和PB1位同时输出高/低电平
	 MOV  DX，301H   ；PB数据口地址
	 IN  AL，DX      ；读入A口原输出内容
	OR  AL，03H     ；使PB1PB0 =11
	OUT  DX，AL     ；输出PB1 PB0
	AND AL, 0FCH     ；使PB1PB0 =00
	OUT DX,AL

1.3 8255 0方式的应用

【例】声-光报警器接口设计

1. 要求：设计一个声-光报警器，要求按下SW开关开始报警，喇叭发声，LED灯同时闪光。当拨通8位DIP的0位开关，结束报警，喇叭停止发声，LED消灭。
2. 分析：该报警器包括4种外设：喇叭、8个LED、8位DIP开关、按钮SW。它们通过接口电路与CPU连接，接受CPU的控制，实现相应功能。
3. 设计：4种I/O设备，其中按钮SW和8位DIP开关为输入设备，喇叭和LED灯为输出设备。采用82C55A进行接口设计。

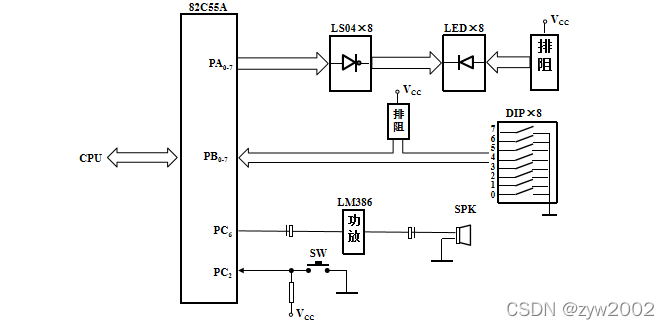

   硬件设计：采用82C55A设计接口。使用3个端口：
   A端口：输出，连接8个LED灯LED0-LED7
   B端口：输入，连接8位DIP开关DIP0-DIP8
   C端口PC6：输出，连接喇叭SPK控制74LS373的开关
   C端口PC2: 输入，连接开关SW


STACK SEGMENT
	DW 200 DUP(?)
STACK ENDS
DATA SEGMENT
	T DW 0; 初始化延时变量为0
DATA ENDS
CODE SEGMENT
	ASSUME SS:STACK, CS:CODE,DS:DATA
	MOVE AX,STACK; 装载堆栈段
	MOV SS,AX
	MOV AX,DATA； 装载数据段
	MOV DS,AX
	MOV DX,303H; 初始化8255
	MOV AL,83H; 1000 0011 A口0方式输出；PC4-PC7输出；B口0方式输入；PC0-PC3输入
	OUT DX,AL;
	MOV   DX, 300H；熄灭LED灯
    MOV	AL，00H
	OUT	DX，AL
WAIT1：
	MOV	DX，303H	; 关闭喇叭
    MOV	AL，0CH    ; 0000 1100B  PC6低电平
    OUT	DX，AL	；
	MOV	DX，302H	；查看SW是否按下？
	IN	AL, DX
	AND	AL,04H   ；PC2=0?
	JNZ    WAIT1	；
BEGIN:
	CALL LED_FLASH  ；调用LED发光子程序
	MOV	BX，200	 ；
	MOV	T，0FFFH	；延时
SPEAK_H:
	CALL OUTSPK        ;调用喇叭发声（高频）子程序
	DEC  BX
    JNZ	SPEAK_H
	MOV	DX，300H	；LED全灭
	MOV	AL，00H
	OUT  DX,   AL;
	MOV  BX,200
    MOV  T,09FFFH
SPEAK_L:
	CALL OUTSPK		；调用喇叭发声（低频）子程序
    DEC	BX
	JNZ	SPEAK_L
	CALL DELAY2
	MOV	DX，301H	；查DIP0按下？（PB0=0?)
	IN	AL, DX
	AND	AL, 01H
    JNZ	BEGIN         ；DIP0未按下？（PB0=0?)
	MOV	DX，300H	；DIP0已按下
	MOV	AL，00H       ；LED全灭
	OUT  DX, AL
    MOV  DX, 303H      ; 关闭SPK
    MOV  AL, 0CH
    OUT  DX, AL
    MOV  AH,4CH
    INT  21H

 DELAY1 PROC  ;延时子程序1
    PUSH BX
    MOV	BX，T
 DL1:
 	DEC  BX
    JNZ	DL1
	POP  BX
	RET
 DELAY1	  ENDP

 DELAY2 PROC  ;延时子程序2
    PUSH BX
    PUSH CX
    MOV	CX，04FFFH
 DL2:
 	MOV  BX, 0FFFFH
	DL3:	DEC  BX
    JNZ	DL3
	DEC  CX
    JNZ  DL2
    POP  CX
    POP  BX
	RET
 DELAY1	  ENDP

 OUTSPK  PROC  ;喇叭发声子程序
     MOV	DX，303H
     MOV  AL, 0DH   ;  0000  1101  PC6输出高电平
     OUT  DX, AL
     CALL DELAY1    ；延时
     MOV  DX, 303H
     MOV  AL, 0CH  0000  1100  PC6输出低电平
     OUT  DX, AL
     CALL DELAY1 ；延时
	 RET
 OUTSPK	  ENDP

 LED_FLASH PROC ;LED发光子程序
     MOV	DX，300H
     MOV AL, 0FFH ;    A端口输出 1111 1111
     OUT  DX, AL
     RET
 LED_FLASH ENDP
