STP（SpanningTreeProtocol）是一种用于防止二层网络中形成环路的技术，通过逻辑上阻塞某些端口来构建无环的树形结构。BPDU的交换用于选举根桥、根端口和指定端口，依据优先级、MAC地址、路径开销等参数。选举过程确保网络的稳定性和可靠性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.STP的技术背景

为了保证网络的可靠性和健壮性，对链路和设备做冗余部署做了冗余，会形成二层环路----> 带来

1.广播风暴

2.重复的数据帧

3.不稳定的MAC地址表

要不要有冗余？既要有冗余，又要从逻辑上消除环路----> 从逻辑上限制某个端口的数据转发功能。自动化的实现：当网络出现单点故障的时候，被限制的端口，能够起到转发数据的功能。

2.STP的概念：

spanning tree
最终实现网络的逻辑上的无环，让整个网络，成为一个无环的树的形状。
通过STP协议，最终要找到一个接口，从逻辑上，把它阻塞掉。来消除二层上的环路。

为什么是这个端口被阻塞？其中需要进行一系列的选举，选举过程如下：

3.工作原理

BPDU ：Bridge protocol data unit 桥协议数据单元

交换机或者网桥之间周期性地发送: 每2s发送一次，当选举结束以后，根桥会以每2s一次的频率发送自己的BPD

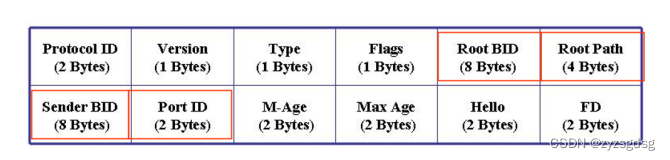

BPDU的关键字段：

Root BID：根桥的BID

根桥选举，依靠BPDU中的 BID： 优先级 + MAC地址
优先级的范围：0-65535 但是只能设置为 4096 的倍数
如果优先级一致，就比较MAC地址
MAC地址是唯一的，不可能相同

Root Path：达到根桥的开销，当交换机接收到BPDU的时候，会根据自己的链路带宽，修改 Root Path （cost）

COST值：
10MBps 100
100MBps 19
1GBps 4
10GBps 2

Sender BID：当根桥发出的BPDU，经过一台交换机的时候，这台交换机会把自己的 BID 写到 Sender-BID 的位置

Port id : 优先级+端口号 0-255 默认值 128

交换机接收BPDU：

当交换机接收了一个更优的BPDU（有最小的 Root-BID或者 Root Path）,接收的端口就会保存这个BPDU。

4. STP的操作【选举】：

在每个广播域中选举出一个根网桥；

在非根交换机上，选根端口；

在空余的链路上，选出指定端口；

最后剩下的，这个端口就要被阻塞

4.1 在每个广播域中选举出一个根网桥；

在选举开始的时候，所有的交换机都会认为自己是根桥，他们产生并相互发送自己的BPDU。比较BPDU中的Bridge-id:优先级+MAC地址，越小越优先 。

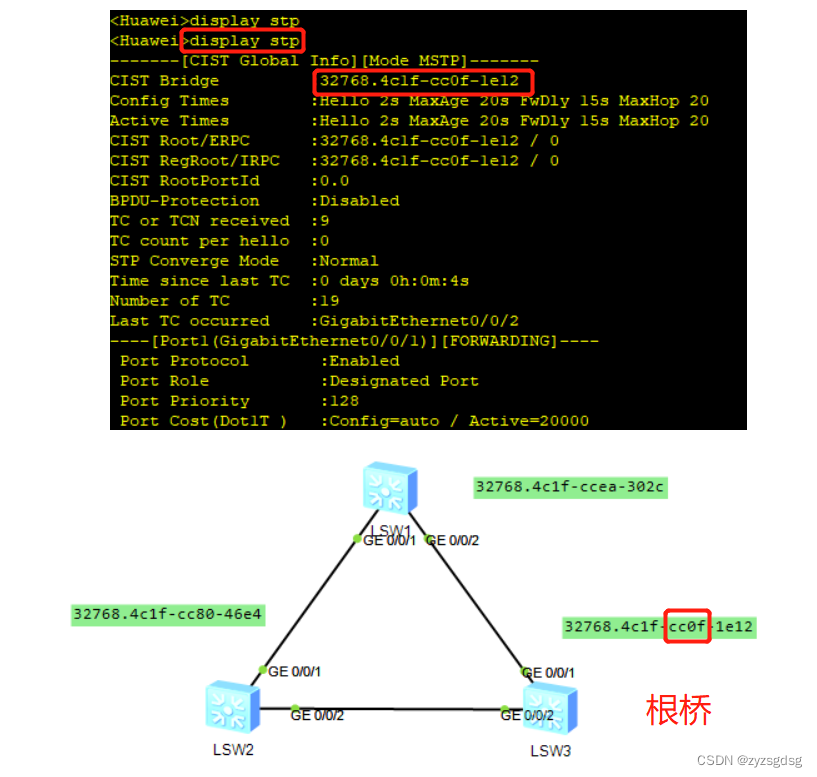

#查看Bridge-id
<Huawei>display stp

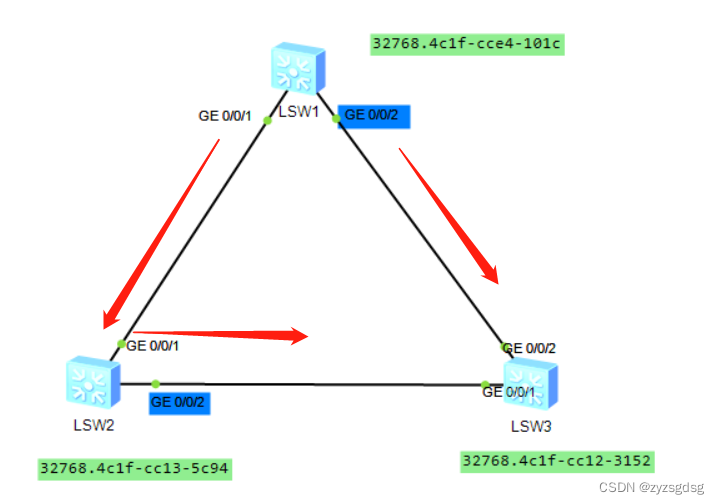

当根桥选举完成后，只有根桥能够自己产生BPDU，其他的非根桥负责接收和转发来自根桥的BPDU。

4.2 在非根交换机上，选出根端口

1.比较到达根桥的路径开销

根端口
每一台交换机在它自己的所有端口中，选择出一个端口作为根端口：
1.所有端口中选择出一个 离根桥最近的端口作为根端口 【到达根桥的路径开销（cost）最小】
2.如果Cost值相同，比较该接口收到的BPDU中的 Sender-BID
3.如果Send-BID也相同，则比较接口收到的BPDU中 Sender-PID
4.如果Sender-PID也相同，则比较自身接口的PID。

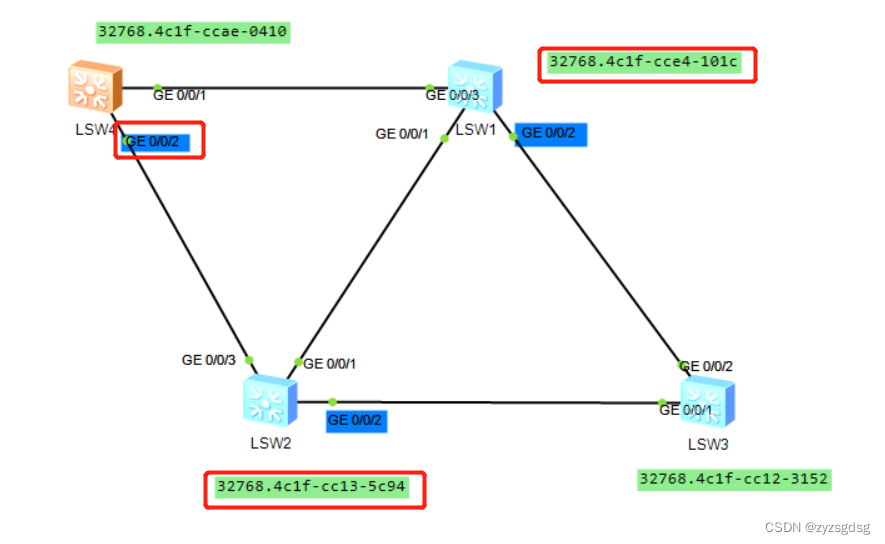

1对于LSW1和LSW2来说GE0/0/2端口比GE0/0/1端口更近

2 如果开销值相同：比较端口接收到的BPDU中 Sender-BID这一参数【即从对端交换机接收的BPDU，Sender-BID就是对端交换机的BPDU】

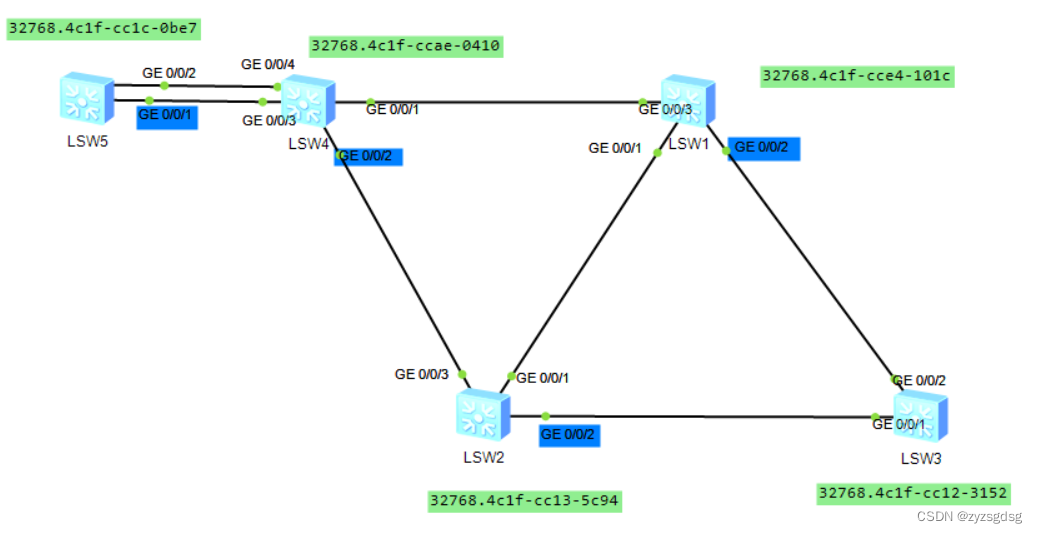

LSW4的两个端口对于根桥LSW3路径开销相同，比较端口接收到的BPDU中 Sender-BID这一参数，小的是根端口。

3 如果交换机的各个接口接收到BPDU中的 Sender-BID也相同，则比较 BPDU中的 Sender-PID

LSW5的两个端口对于根桥LSW3不仅路径开销相同，BID也相同，比较端口接收到的BPDU中 Sender-PID这一参数，小的是根端口。

4 如果交换机的各个接口接收到BPDU中的 Sender-PID也相同，则比较交换机端口的本地ID

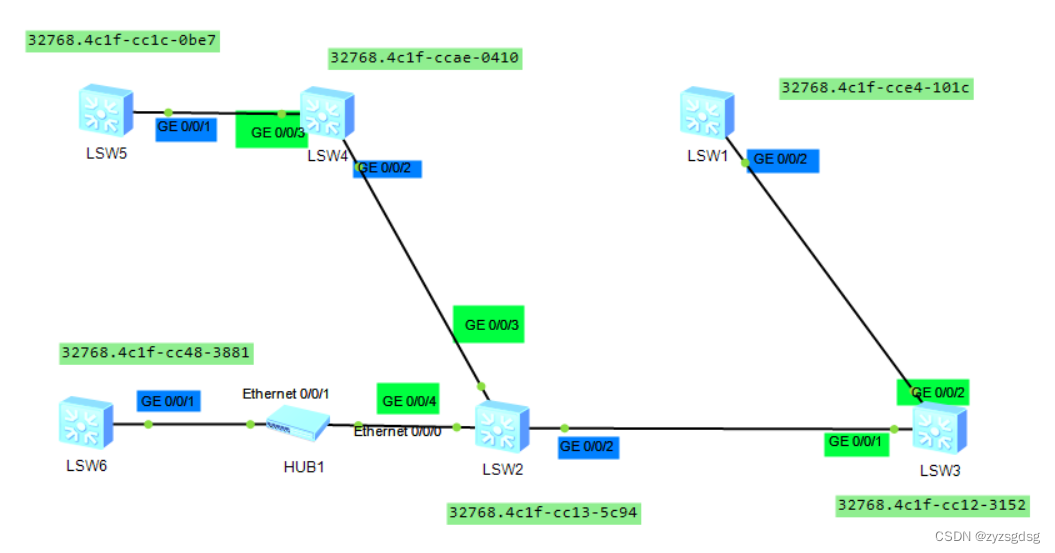

LSW6的两个端口对于根桥LSW3,路径开销,BID，端口接收到的BPDU中 Sender-PID都相同，所以比较交换机端口的本地ID，小的是根端口。

4.3 在剩余的链路上，选举出指定端口：

1.一般情况下，根端口对面的接口都是指定端口
在剩余的链路中（这段链路没有根端口和指定端口）选举出指定端口
2.比较端口自身的交换机到达根桥的路径开销
3.如果开销值相同，则比较自身交换机的 BID
4.如果BID也相同，则比较交换机的PID

4.4剩下的就是阻塞的端口

4.5去掉阻塞的链路，就能看到一个无环的树

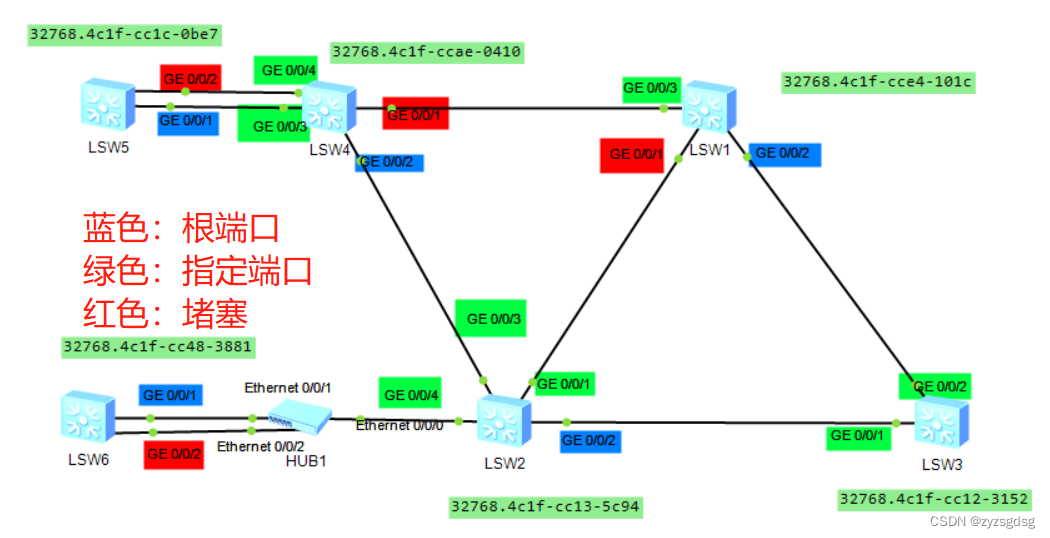

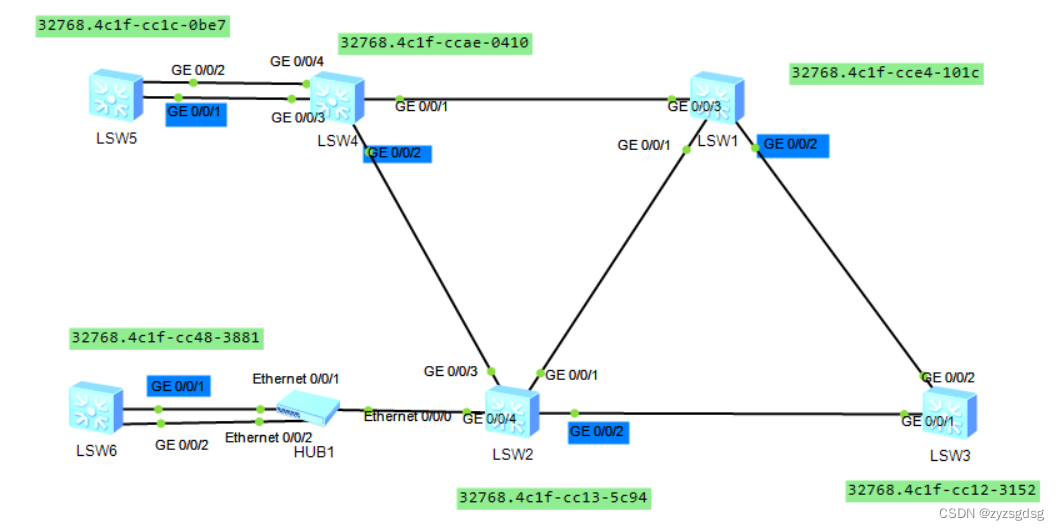

检查STP的选举情况：

根端口：Root port
指定端口：Designation port
非指定：alternate backup 被阻塞了

display stp brief
