基于STM32的智能插座项目

本项目基于stm32f103c8t6芯片通过集成众多模块和元器件，通过ESP01-S和阿里云平台实现智能插座的项目开展。资料获取到咸🐟：xy591215295250 \\\或者联系wechat 号：comprehensivable

随着电子科学与技术的快速发展，软硬件成本持续降低，智能家居逐渐进入公众视野，智能插座作为智能家居的一部分而备受关注。本项目主要目的为了减少由于家用电器使用不当引发火灾以及电器待机状态带来的能源浪费，促进智能家居的普及和推广节能减排的政策。

本文基于stm32构建了智能插座系统，该系统可测量用电器件的电压、电流和功率等参数，一旦电器功率超载，系统将自动断电并发出警报。系统的硬件部分整合了核心板、电源转换模块、电压电流互感器和继电器等组件，使用电压电流互感器获取电信号，通过ADC进行采样和数据传输，单片机处理数据后显示用电器件的参数信息，利用WIFI模块与手机实现远程信息传输，实现系统的监控和数据分析。该系统最终实现了智能插座的预想功能，通过手机APP监测插座的开关状态和显示电器设备的能耗情况，包括电压、电流和功率参数，并实时在OLED屏幕上显示。同时，当电器设备的功率超过设定阈值时，智能插座将自动切断电源并发出警报提示。经过测试，系统取得了预期的结果，智能插座的研究对于节能和家用电器安全使用具有重要意义，通过远程监控电器设备的能耗情况，有助于确保电器的安全使用。此外，在电器设备闲置时远程切断电源可实现节能效果，为节约能源做出贡献。

---

以上为本项目的摘要，其项目背景、项目主要内容和项目功能在摘要中已简要表达；

以下内容主要为详细的介绍本次项目中所使用到的硬件，包括整体硬件分布以及各个模块选型依据和主电路，主要包括核心控制模块、电源转换模块、电压电流信号采集电路、远程通信模块、显示屏模块和继电器模块。

本项目需要完成所预期的功能包括对用电器件的电压电流以及功率进行测量并且显示，超过阈值进行自动断电以及报警提示，使用手机上位机软件进行远程监控[26,27]，对用电器件进行通断状态控制和用电数据统计，不同色彩led显示不同工作状况，采用电路板进行集成，整体集成电路板分布如下图3.1所示。

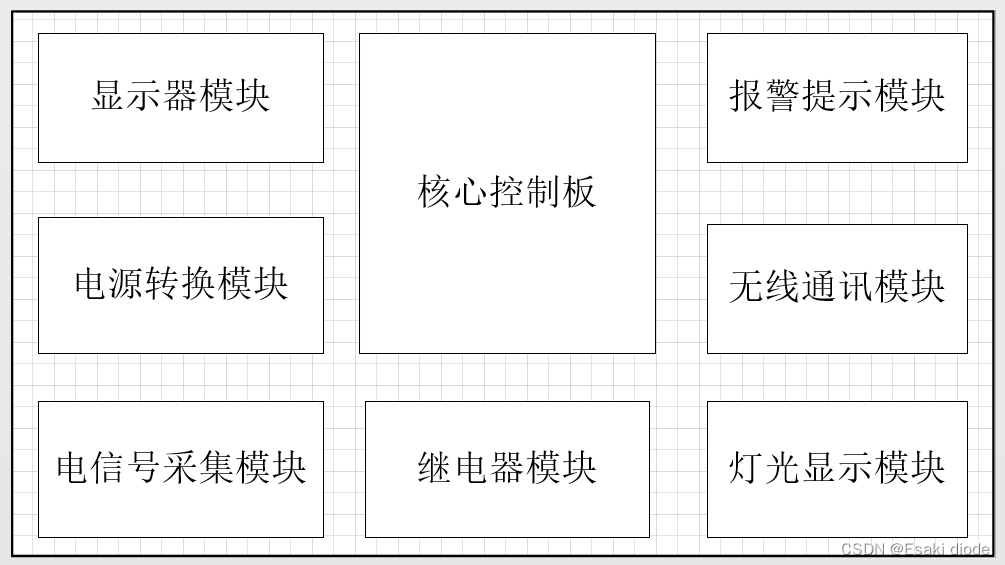

 图3.1 整体硬件布局

通过采用PCB绘制软件来绘制电路板布局，提前分配好其MCU的管脚功能控制，尽量将整体紧凑排列，其中，由于一块电路板上涉及强电和弱电，需要进行电气隔离。

---

本设计中，主程序控制系统执行，首先对系统参数进行初始化，其中包
