唐老师讲运放大师笔记整理1[运算放大器】

前言：运算放大器在电子界作为最重要的元器件在电子领域可谓是非常重要的。运算放大器分为通用运放和专用运放（专用运放又分为高速运放、精密运放、低IB运放等）当学习运算放大器时，一定要多看datasheet。

运算放大器参数：

1.供电电压：（power  supply）：任何运放都可以双电源供电，为了节约资源，运放也可以单电源供电，一定要清楚运放的供电电压以防损坏运放。

2.增益带宽积（GBW/GBP）：增益带宽积是带宽和增益乘积之间的关系，在放大小信号时候

GBW>(10-100)*gain*f

例如：将频率为1Mhz信号放大六倍，则GBW要满足（10-100）*6*1M =60—600MHZ。

3.压摆率（SR）：表示在1us或者1ns电压升高的幅度，正弦波电压由波谷到波峰所需要的时间。

SR> 2Πf*Vom

例如： 将电压Vpp=1V，频率为1M的正弦波放大6倍则SR>2*3.14*1*6 =37.68 us

GBW和SR非常重要，如果放大信号时候，GBW和SR达不到要求，放大输出波形会出现失真

4.输入偏置电流（Ib）：由于运放虚断的特性，理论Ib=0，但是实际中Ib不等于0 。日常使用该参数影响不大，对于精密电流的检测则需要低Ib（例如LMC6062A ,AD549LH)

5.噪声（Vn）：噪声分为白噪声（与频率f无光）和f噪声，噪声可能由电源、地等引入，当放大小信号时需要使用低噪声运放

6.静态电流（Iq）：表示没有负载下的电流或者建立静态工作点的电流，在要求低功耗的场合需要特别关注，其他运用时可不关注【例如便携式的，用电池，手机等供电的设备】

可以查看一下OPA369和TLV2401

7.输入失调电压（Vos）：运算放大虚短的特性来看理论Vos=0，但是实际的V0s=V+ — V- 。

对于只是单运放的芯片来说可能内部带调零功能，可将Vos调至0，对于多运放的芯片来说可以利用加法器原理来引入补偿电压来抵消Vos。

8.输入失调电压温漂（dVos）：代表Vos在规定工作范围内温度系数，受温度影响的重要指标。

由于温度影响，Vos会变化，所以对于上列Vos调零是非常困难的。

9.输入电压范围（input  voltage range）： 对于输入电压一定不能超过供电电压，查看数据手册查看是否是输入轨到轨（又分是否是正电源轨或负电源轨）

输入轨到轨（RRI）：输入的电压可以接近供电电压，甚至超过供电电压）

10.输出电压范围（output swing）：对于输出电压范围也有限制，最大输出电压幅度和供电电压轨间要有一定的裕量或净空。

11.短路电流（Isc）：输出极输入或灌入电流的能力（表征输出驱动的能力）

输出驱动能力表示运放带负载的能力，作为最后一级需要考虑带负载能力（BUF634，THS3092)

12.输入阻抗（impedance  resistance）： 运放输入阻抗应该远大于电源内阻，将信号全部拿过来

举例： 将200mvpp，1Khz，放大128倍的信号其重要参数？

供电电压：将200mvpp放大128倍则  200m*128=25.6Vpp 。所以需要30V（正负15V）供电

GBW： 1Khz，放大128倍 则GBW>(10—100）*128*1k =1280k—12.8M  所以GBW最好选大于5MHZ的运放

SR：由于输出电压Vpp=25.6V 则 SR=2*3.14*25.6*1k=0.16V/us 需要留有10-100裕量所以选择SR>2v/us的运放

2、部分运放的命名：

OPAxxx：精密运放、高速运放

THSxxx：相对于OPA中高速运放，其电压范围更宽

TLV/TLC/TLE： TLV（2.7-16v CMOS）  TLC(5-16V  CMOS） TLE（宽电压）通用于ADC,DAC

BUFxxx：缓冲器

INAxxx：仪表放大器

PGAxxx：增益可控放大器 （10MHZ以下）

VCAxxx：可变增益放大器

TPA/TASxxx： 音频功放/处理

3、运放典型应用（单电源供电）

下列介绍为单电源供电，若是双电源供电则不需要考虑抬压电路。

注：抬压电路都加在同向端。

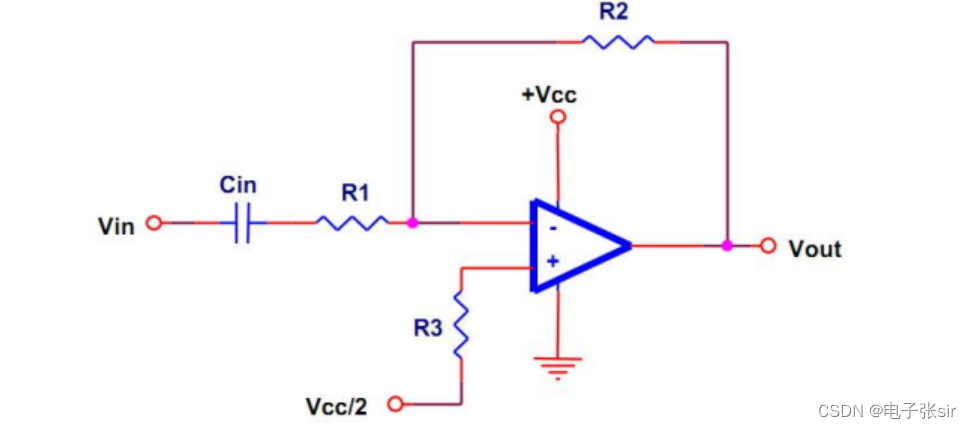

3.1反向比例运算电路

分析运放的时候，一定要把握俩大法宝，那就是虚短虚断：

虚短就是理想的运放正级和负极可以用导线连接，俩端的电压相等

虚断就是在信号输入端的端口与运放断开，例如在负极输入信号，则与负端口与R1的连线断开

图 1 反向比例运算电路

其电压放大倍数Av为：

其Cin为耦合电容，隔直通交的作用 ,一般大小为10uf。（电阻采用K欧级别）

由于是单电源供电，对于输出电压在供电范围之内，所以输出电压不可能为负值，所以需要在正级加入抬压Vcc/2.。

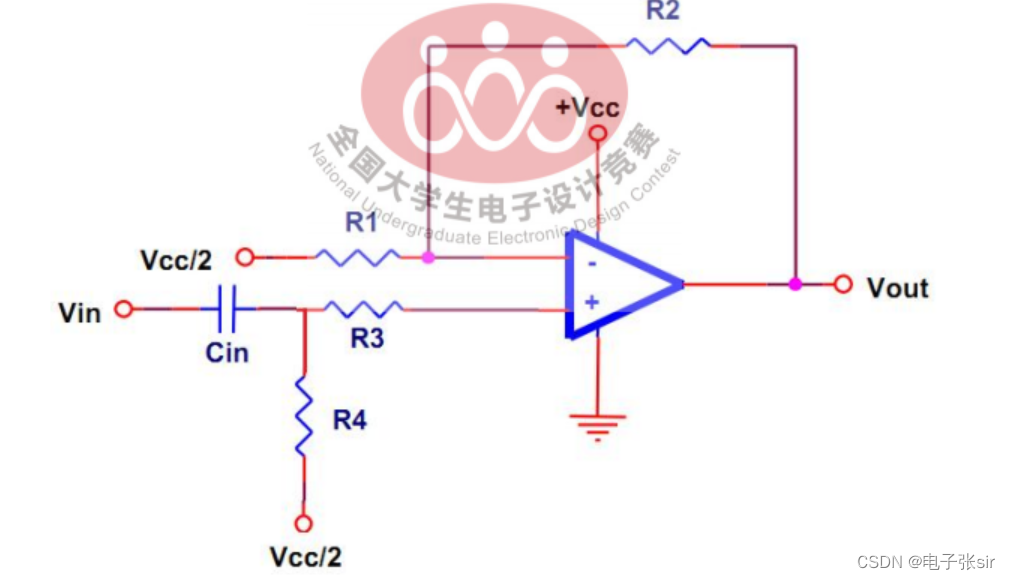

3.2同向比例运算电路

        和反向类似，其需要进行抬压处理，其中Cin为耦合电容共和R4构成了高通滤波器，R3为限流电阻，其中放大倍数为其中Vcc/2可以通过电阻串联分压得到。

                                                            图 2  同向比例运算电路

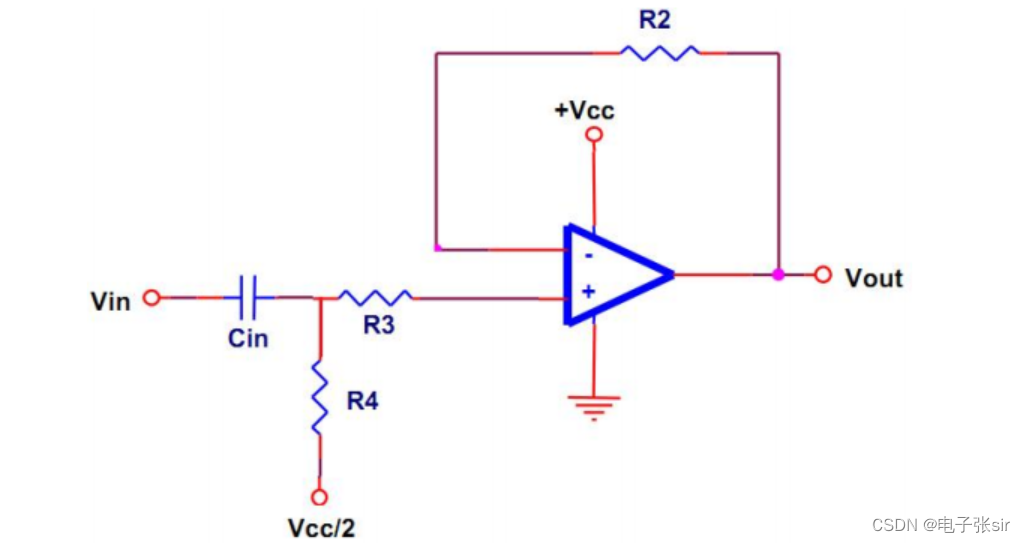

3.3 电压跟随器电路

电压跟随器也称缓冲器是为了能够防止电源内阻影响信号的输送，电压跟随器的增益为1，输入阻抗很大，输出阻抗很小。

    图 3  电压跟随器电路

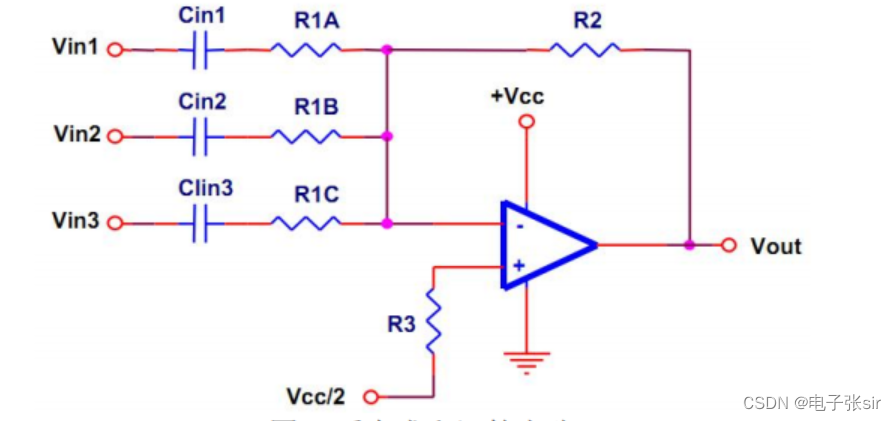

3.4  反向求和电路

反向求和电路也称为反向加法电路，利用虚短，虚断的特点分析电路可得

 其中Vcc/2是单电源进行抬压处理，R3是限流电阻，调节放大倍数的电阻为R2和R1x ，Cinx是耦合电容为了能够隔直通交，使得信号的传输更加稳定。

图 4 反向求和运算电路

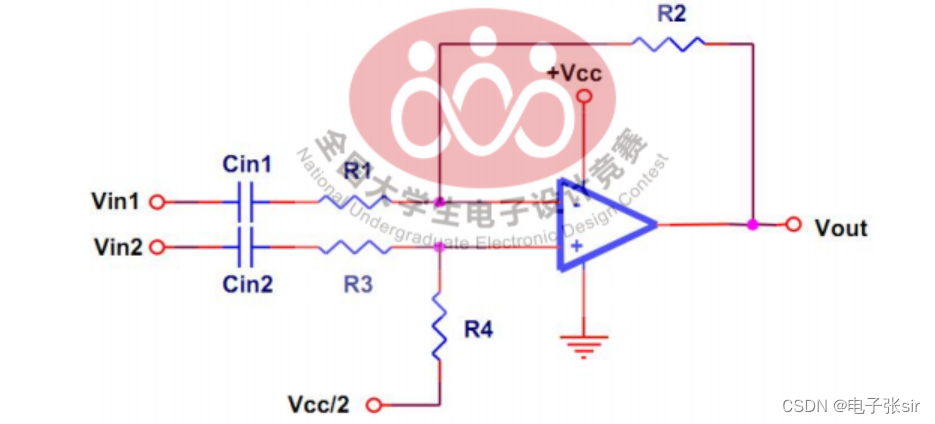

 3.5 差分放大运算电路

差分放大主要运用在测电阻的方面，在电阻俩端接入差分放大电路，通过一定的比例放大可以得到对应的电阻值，其实C为耦合电容，电阻为限流电阻。（一般情况为R1=R3=R，R2=R4=Rf）

 图 5  差分放大运算电路

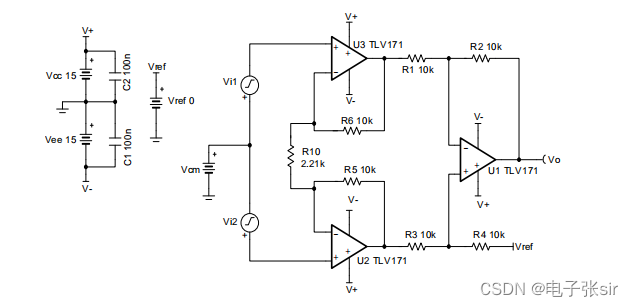

 3.6  仪表放大运算电路

仪表放大是对差分放大的进一步的优化，差分放大电路的输入电阻Ri小，但是提高Ri会使电压增益Avd减小，而仪表放大就不用担心这个缺点。

利用虚短，虚断的特点，利用虚短的特点其R10俩端的电压为Vi1-Vi2，然后利用虚断的特性，其通过R5,R6，R10的电流大小相等，于是在差分放大的俩端V3-V4=[1+(R5+R6)/R10]  然后利用差分放大的公式，可以得到输出电压Vo= (-R4/R3)*[1+(R5+R6)/R10](Vi1-Vi2）

图 6   仪表放大 运算电路
