LM358

LM358

• 小目标

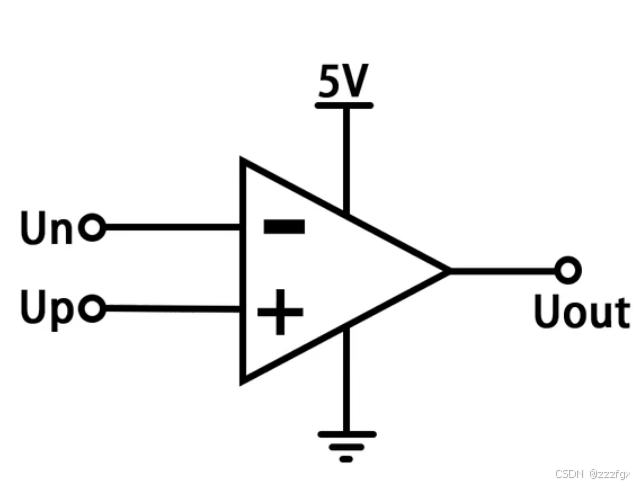

标准图及其特性

• A是运放的固有参数

1. 普通比较器使用

通过比较Un和Up的大小，输出高电平和低电平，如光敏电阻

1. 放大器作用

利用线性区间，

主要疑问是Un与Up的大小，实际上Un现在的电压是和Up一样，由于一开始Un和Uout相连所以他们电压一样，但是Un与Up比较后，Up小应该输出0V，所以Un又变0V了，后又比较，Uout又变成5V，之后经过振荡最后稳定在3V

此时，Un=Up

作用方式

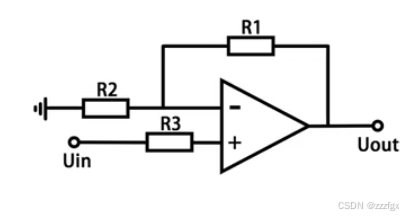

1. 同向比例放大电路

放大公式是：

小知识（虚断）：反相的输入其实没有电流流过，I=0A,相当于断开所以叫虚断。(实际是有电路的)，把他当成阻抗无穷大就行

小知识（虚短）：实际上是上面的结论，Un=Up，但成Un和Up之间短路了一样。（但虚断又当成断路，无语）

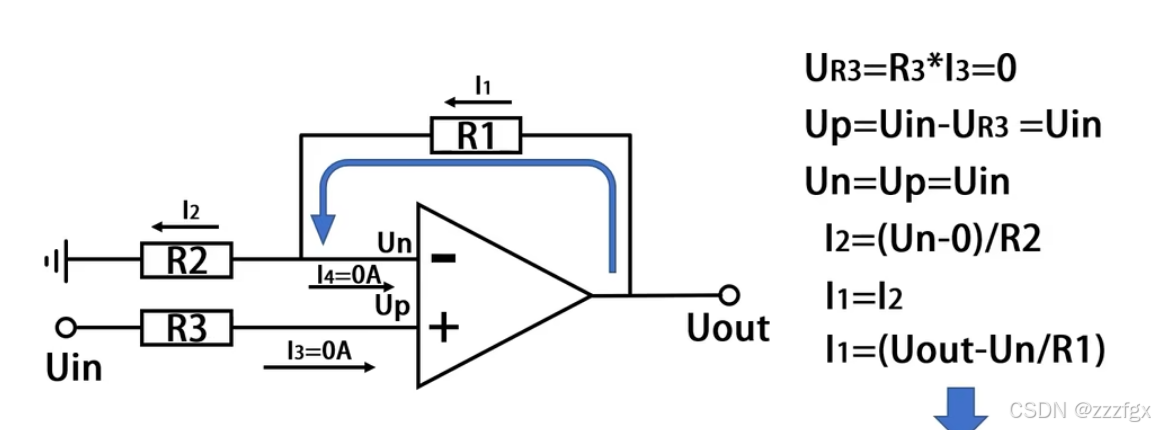

计算方式

因为输入阻抗都无穷大所以 i3和i4都等于0A。得出Un和Up的值后，计算 i1和 i2，然后得到Uout
