LM358运算放大器

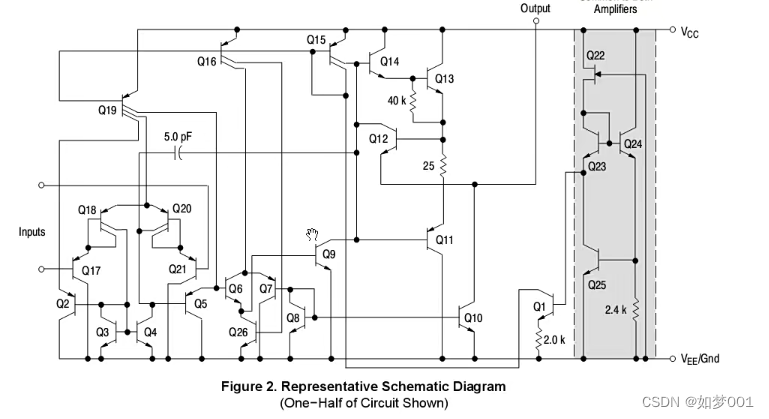

运算放大器的内部构造图

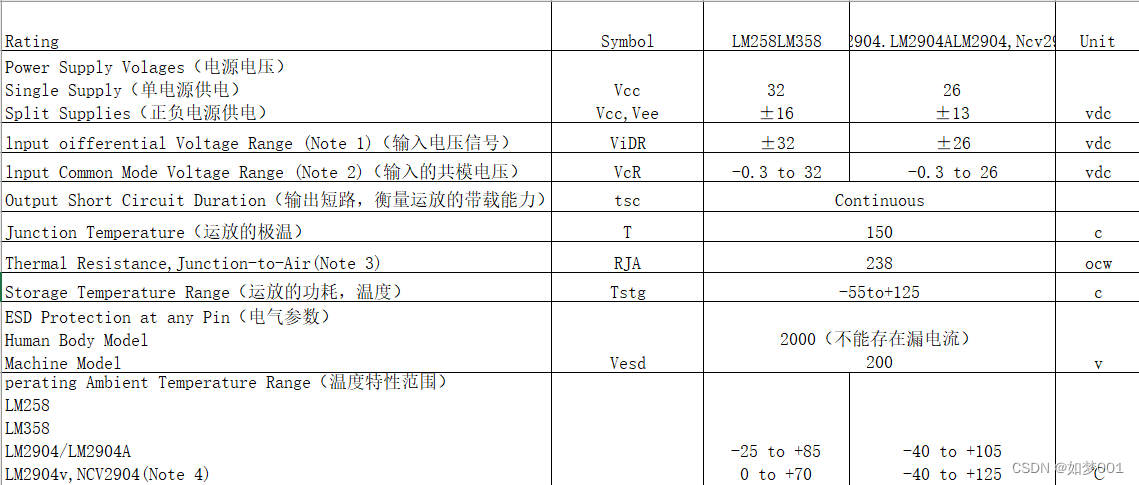

运算放大器的各个特性比较

offset电压：即为运算放大器在非理想状态下，要保证输出的电压为0V，即输入正负之间的压差。offset电流：即为运算放大器在非理想状态下，保证输入的电流接近于0V，输出的电流也接近于0V

输出最大电压不能超过供电电压（不能达到电源电压，二极管压降）

输入信号和输出信号是中频信号（运放自身在信号传递和放大是有一个相应时间的），在放大信号的同时，有一个响应的速率（表现为缓慢上升）运放速度越慢，上升的沿，斜率表现的越缓慢；如果输入的周期减小，频率越高，在相同的时间内，达到峰值电压的时间大大缩短，幅值将会降低，当下将到一定程度的时候，放大的倍数将会大大的降低

LM358输入的信号的幅值是在1KHz<f<20KHz（频率）

LM358在频率上面最大能够做到多大？

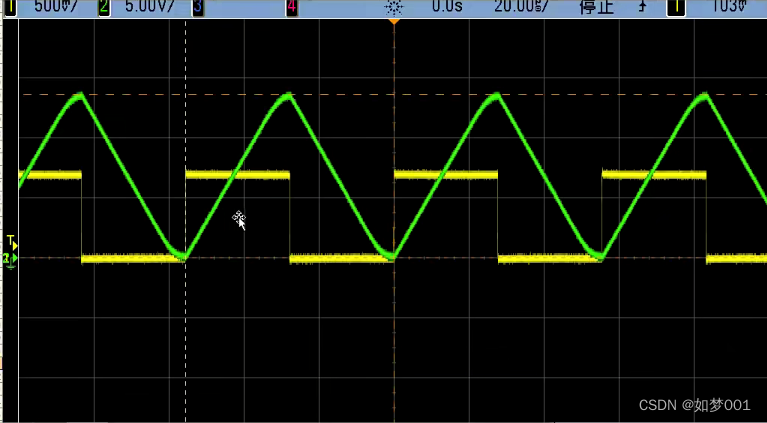

如果减小周期，那么输出端的电压也会逐渐的减小，当减小到一定程度的时候，输出的波形会变化为三角波，如果周期继续减小，那么输出的电压的最大值将会减小。把输出的波形刚好变为三角波的周期，称为LM358的最大频率。

 15V供电：最大的输出频率17.9K，最大的输出电压13.6V

PWM波：占空比：高电平所占总周期的比值（总周期不变）
