【kubernetes】k8s 自动伸缩机制-------HPA 超详细解读

Node层面：对K8s物理节点扩容和缩容，根据业务规模实现物理节点自动扩缩容
Pod层面：我们一般会使用Deployment中的Replicas参数，设置多个副本集来保证服务的高可用，但是这是一个固定的值，比如我们设置10个副本，就会启10个pod同时Running来提供服务。如果这个服务平时流量很少的时候，也是10个Pod同时在Running，而流量突然暴增时，又可能出现10个Pod不够用的情况，针对这种情况就要使用扩容和缩容

自动扩容和缩容：VPA、KPA、HPA

KPA（Knative Pod Autoscaler）基于请求数对Pod自动扩缩容，KPA的主要限制在于它不支持基于CPU的自动扩缩容。

根据并发请求数实现自动扩缩容
设置扩缩容边界实现自动扩缩容

扩缩容边界是指应用程序提供服务的最小和最大Pod数量。通过设置应用程序服务的最小和最大Pod数量实现自动扩缩容。

VPA

Kubernetes VPA（Vertical Pod Autoscaler）垂直Pod自动扩缩容，VPA会基于Pod的资源使用情况自动为集群设置资源占用的限制，从而让集群将Pod调度到足够资源的最佳节点上。VPA也会保持最初容器定义中资源Request和Limit的占比。

它会根据容器资源使用率自动设置Pod的CPU和内存的Request，从而允许在节点上进行适当的调度，以便为每个Pod提供适当的可用的节点。它既可以缩小过度请求资源的容器，也可以根据其使用情况随时提升资源不足的容量。

一、HPA

1.1HPA介绍

HPA（Horizontal Pod Autoscaling）Pod 水平自动伸缩，Kubernetes 有一个 HPA 的资源，HPA 可以根据 CPU 利用率自动伸缩一个 Replication Controller、Deployment 或者Replica Set 中的 Pod 数量。

（1）HPA 基于 Master 上的 kube-controller-manager 服务启动参数 horizontal-pod-autoscaler-sync-period 定义的时长（默认为30秒），周期性的检测 Pod 的 CPU 使用率。

（2）HPA 与之前的 RC、Deployment 一样，也属于一种 Kubernetes 资源对象。通过追踪分析 RC 控制的所有目标 Pod 的负载变化情况，来确定是否需要针对性地调整目标Pod的副本数，这是HPA的实现原理。

（3）metrics-server 也需要部署到集群中，它可以通过 resource metrics API 对外提供度量数据。

HPA（Horizontal Pod Autoscaler）是Kubernetes中实现自动扩缩容Pod副本数量的机制。它允许集群中的工作负载（如Deployments、ReplicaSets和StatefulSets）根据实际的负载情况自动调整Pod的数量，以此来优化资源的使用和提高服务的响应能力。

1.2核心概念

水平扩展（Horizontal Scaling）：增加Pod的数量来分摊负载，与垂直扩展（增加单个Pod的资源）相对。
Pod副本（Pod Replicas）：运行应用程序的容器实例，通常是在Deployment或ReplicaSet等控制器下管理的。
指标（Metrics）：用于触发HPA扩缩容的度量值，如CPU使用率、内存使用量、自定义的应用程序指标等

1.3HPA 的配置关键参数

ScaleTargetRef：指定 HPA 将要作用的资源对象，如 Deployment、Replica Set 或 RC 的名称。
MinReplicas：最小副本数，即使在负载很低时也不会低于这个数量。
MaxReplicas：最大副本数，即使在负载很高时也不会超过这个数量。
Metrics：定义用于触发伸缩的度量标准和目标值。例如，可以设置 CPU 的利用率目标，当实际利用率超过这个目标值时，HPA 会增加副本数量；当利用率低于目标值时，HPA 会减少副本数量。

1.4关键组件

1.4.1HPA控制器（HPA Controller）

这是HPA的核心组件，负责周期性地检查Pod的资源使用情况，并根据这些信息计算出所需的Pod副本数量。

它使用Metrics Server或其他监控工具来获取资源使用数据。

1.4.2Metrics Server

Metrics Server是Kubernetes集群中的一个组件，用于聚合资源使用数据，并通过Metrics API提供这些数据。

它提供了CPU和内存使用率等资源指标，这些指标是HPA进行扩缩容决策的基础。

1.4.3自定义指标适配器（Custom Metrics Adapter）

当需要使用自定义指标（如来自Prometheus的指标）时，自定义指标适配器允许HPA使用这些外部指标。

它通过Custom Metrics API将外部指标转换为Kubernetes可以理解的格式。

1.4.4Deployment/ReplicaSet

HPA通常与Deployment或ReplicaSet一起使用，这些是定义了Pod副本数量和更新策略的高级抽象。
当HPA决定调整副本数量时，它会通过修改Deployment或ReplicaSet的规格来实现。

1.4.5Pods

Pod是Kubernetes中的基本工作单元，HPA的目标就是根据指标自动调整Pod的数量。
每个Pod可以有一个或多个容器，HPA关注的是整个Pod的资源使用情况。

1.4.6API服务器（API Server）

Kubernetes API服务器是集群的通信中心，所有资源的创建、更新和删除都通过它进行。
HPA控制器通过API服务器与集群中的其他组件交互，如更新Deployment或ReplicaSet的副本数量。

1.4.7Kubelet

Kubelet是运行在每个节点上的守护进程，负责维护Pod的生命周期，包括启动、停止容器。
当HPA触发扩容时，Kubelet会在节点上启动新的Pod实例。

1.4.8监控和日志系统

虽然不是HPA的直接组件，但监控和日志系统对于理解和调试HPA的行为至关重要。
它们提供了关于Pod状态、资源使用和扩缩容事件的详细信息。
这些组件共同工作，使得HPA能够根据实际的负载情况自动调整Pod的数量，从而实现应用程序的弹性伸缩。

1.5使用场景

应对流量波动：在Web服务中，流量可能在一天中的不同时间有很大波动。HPA可以根据流量自动调整Pod数量，以保持服务的响应性。
负载均衡：当新的Pod加入集群时，负载均衡器（如Kubernetes Service）会自动将流量路由到新的Pod，实现负载均衡。
资源优化：通过自动调整Pod数量，HPA有助于避免资源浪费，并确保资源得到最佳利用。

1.6注意事项

周期性检测：HPA 根据 kube-controller-manager 服务的启动参数 horizontal-pod-autoscaler-sync-period 来定义检测周期，默认为 30 秒。这意味着 HPA 控制器会每 30 秒检查一次 Pod 的 CPU 使用率，以决定是否需要调整副本数量。
Kubernetes 资源对象：HPA 是 Kubernetes 中的一种资源对象，与 Replication Controller（RC）、Deployment 或 Replica Set 等资源对象类似。HPA 通过监控这些控制器管理的 Pod 负载变化情况，来动态调整副本数量。例如，如果一个 Deployment 管理了多个 Pod，HPA 将会监控这些 Pod 的平均 CPU 使用率，并根据这个指标来增加或减少 Pod 的数量。
metrics-server 部署：为了使 HPA 能够获取到 Pod 的度量数据，metrics-server 必须部署在 Kubernetes 集群中。metrics-server 通过 resource metrics API 提供集群资源的使用情况，包括 CPU 和内存的使用情况。这样，HPA 就可以利用这些数据来做出伸缩决策。

二、部署 metrics-server

2.1metrics-server介绍

metrics-server 是 Kubernetes 集群中的一个关键组件，它的作用是聚合和提供集群资源的使用情况。这些信息对于 Kubernetes 集群的各种内部组件和外部工具来说非常重要，它们依赖这些数据来进行决策和操作。以下是 metrics-server 的一些关键功能和用途：

2.1.1资源使用情况聚合

metrics-server 收集集群中每个节点的资源使用数据，包括 CPU 和内存的使用情况。
它还提供了 Pod 级别的资源使用信息。

2.1.2支持 Kubernetes 核心功能

Horizontal Pod Autoscaler (HPA): HPA 依赖 metrics-server 提供的数据来自动调整 Pod 副本的数量，以保持应用程序的稳定运行。
kubectl: kubectl top 命令使用 metrics-server 的数据来显示集群中节点和 Pod 的资源使用情况。
Scheduler: Kubernetes 的调度器使用节点的资源使用情况来做出调度决策，决定在哪里运行新的 Pod。

2.1.3安全性

metrics-server 可以配置为使用安全的 kubelet API，这意味着它可以在不暴露节点上 kubelet 的端口的情况下收集资源使用数据。

2.1.4部署和维护

metrics-server 通常作为 Kubernetes 集群的一部分进行部署，它可以使用 Helm chart 或者直接从容器镜像部署。

它需要在集群中的每个节点上运行，以便收集所有节点的资源使用情况。

2.1.5配置选项

可以通过配置文件或 Helm chart 的 values 文件来调整 metrics-server 的行为，例如设置日志级别、指定 kubelet 的地址和端口、配置资源请求和限制等。

2.2部署Metrics-Server

metrics-server：是kubernetes集群资源使用情况的聚合器，收集数据给kubernetes集群内使用，如kubectl、hpa、scheduler等。

2.2.1准备 metrics-server 镜像

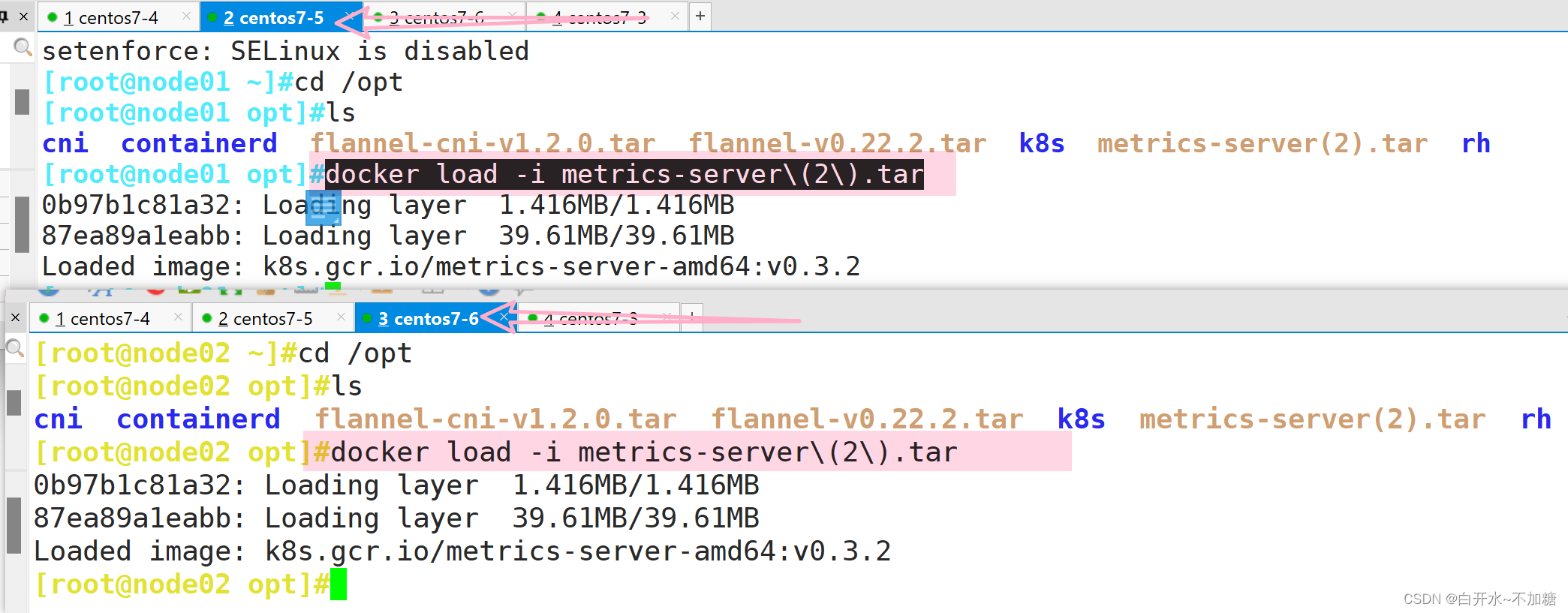

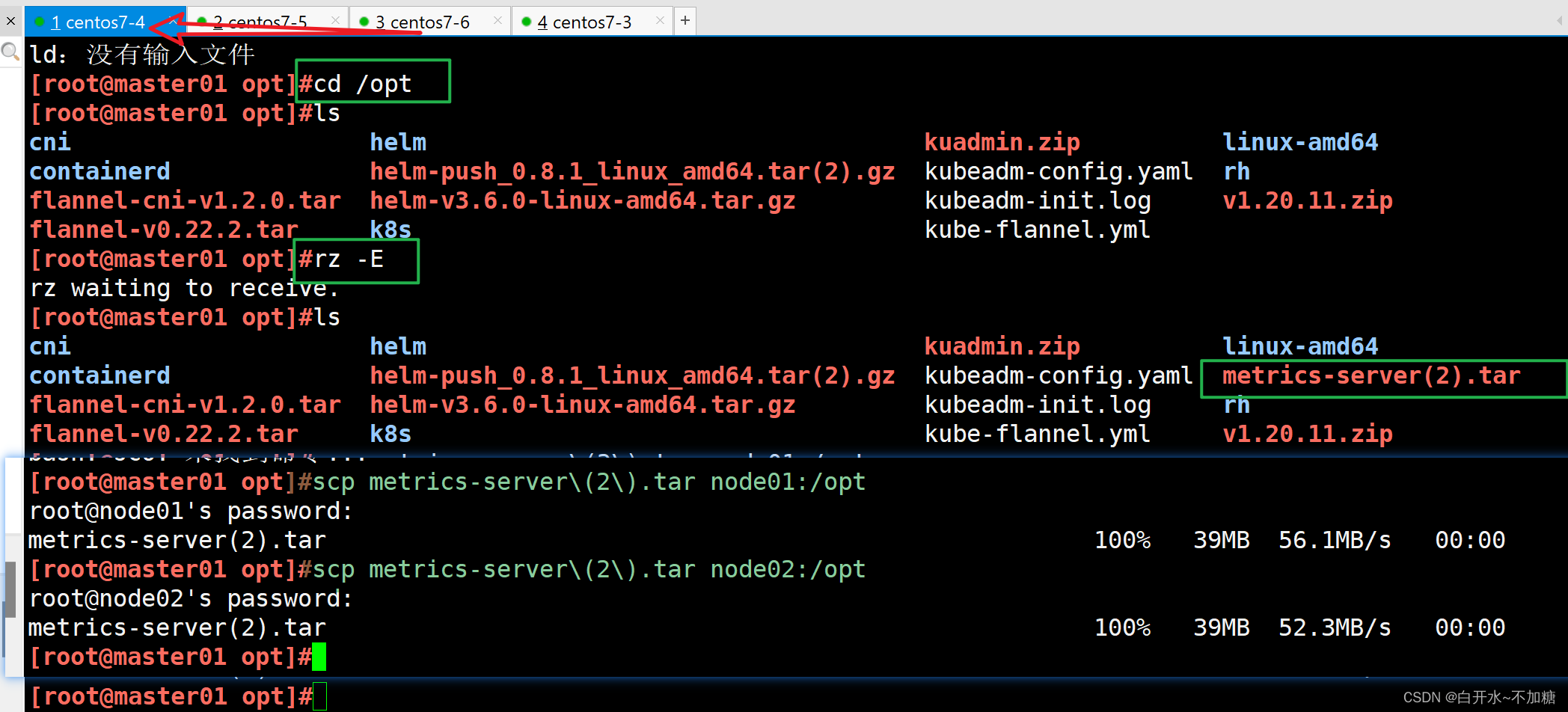

在所有 Node 节点上传 metrics-server.tar 镜像包到 /opt 目录

cd /opt/
docker load -i metrics-server.tar

将 metrics-server 的镜像包 metrics-server.tar 上传到所有 Node 节点的 /opt 目录。
使用 docker load -i metrics-server.tar 命令加载镜像到本地 Docker 环境。

这里可能是副本多了（2），不过不影响

2.2.2使用 helm install 安装 metrics-server

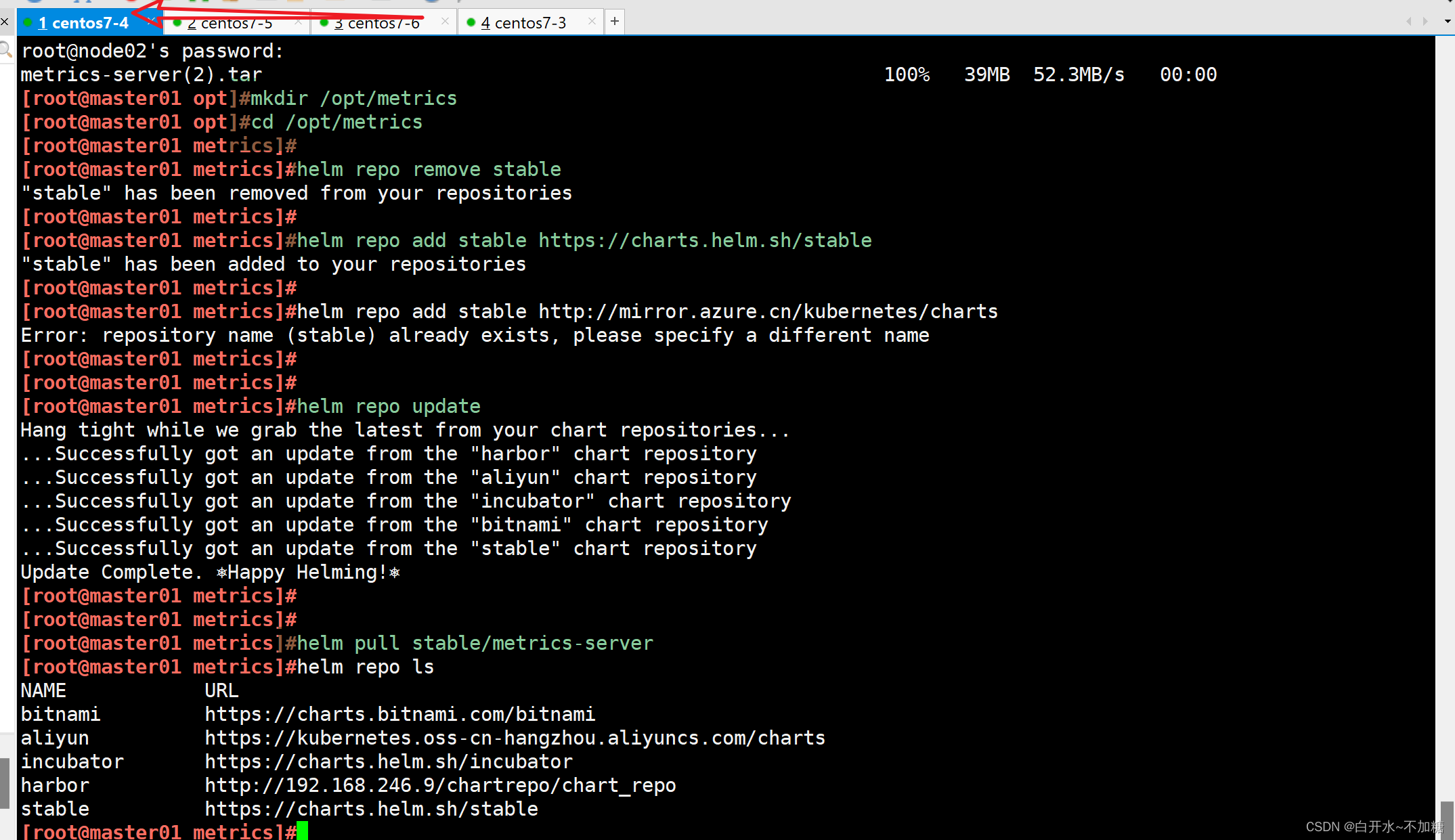

mkdir /opt/metrics
cd /opt/metrics
#创建一个目录 /opt/metrics 用于存放 metrics-server 的配置文件


#移除旧的 Helm 仓库（如果已添加）
helm repo remove stable



#添加新的 Helm 仓库，可以选择使用官方源或镜像源，建议使用官方
helm repo add stable https://charts.helm.sh/stable
# 或
helm repo add stable http://mirror.azure.cn/kubernetes/charts


#更新 Helm 仓库
helm repo update



#从 Helm 仓库拉取 metrics-server chart
helm pull stable/metrics-server

2.2.3配置Metrics-Server

vim metrics-server.yaml

args:
- --logtostderr
- --kubelet-insecure-tls
- --kubelet-preferred-address-types=InternalIP
image:
  repository: k8s.gcr.io/metrics-server-amd64
  tag: v0.3.2



# 在 Metrics Server 的容器启动参数中添加了以下选项：
args:
  - --logtostderr    # 将日志输出到标准错误输出（stderr），这对于容器环境中的日志收集很常见。
  - --kubelet-insecure-tls   # 允许 Metrics Server 以不安全的方式与 kubelet 通信，忽略 TLS 证书验证。这在测试或非生产环境中可能用到，但生产环境应避免。
  - --kubelet-preferred-address-types=InternalIP  # 指定 Metrics Server 优先使用节点的 InternalIP 地址来与 kubelet 通讯，这有助于在具有多个网络接口的节点上正确路由。

# 镜像信息设置：
image:
  repository: k8s.gcr.io/metrics-server-amd64   # 使用了 Kubernetes 官方仓库中的 Metrics Server 镜像，适用于 amd64 架构。
  tag: v0.3.2    # 指定了镜像的标签为 v0.3.2，代表使用的 Metrics Server 版本。

2.2.4使用 helm install 安装 metrics-server

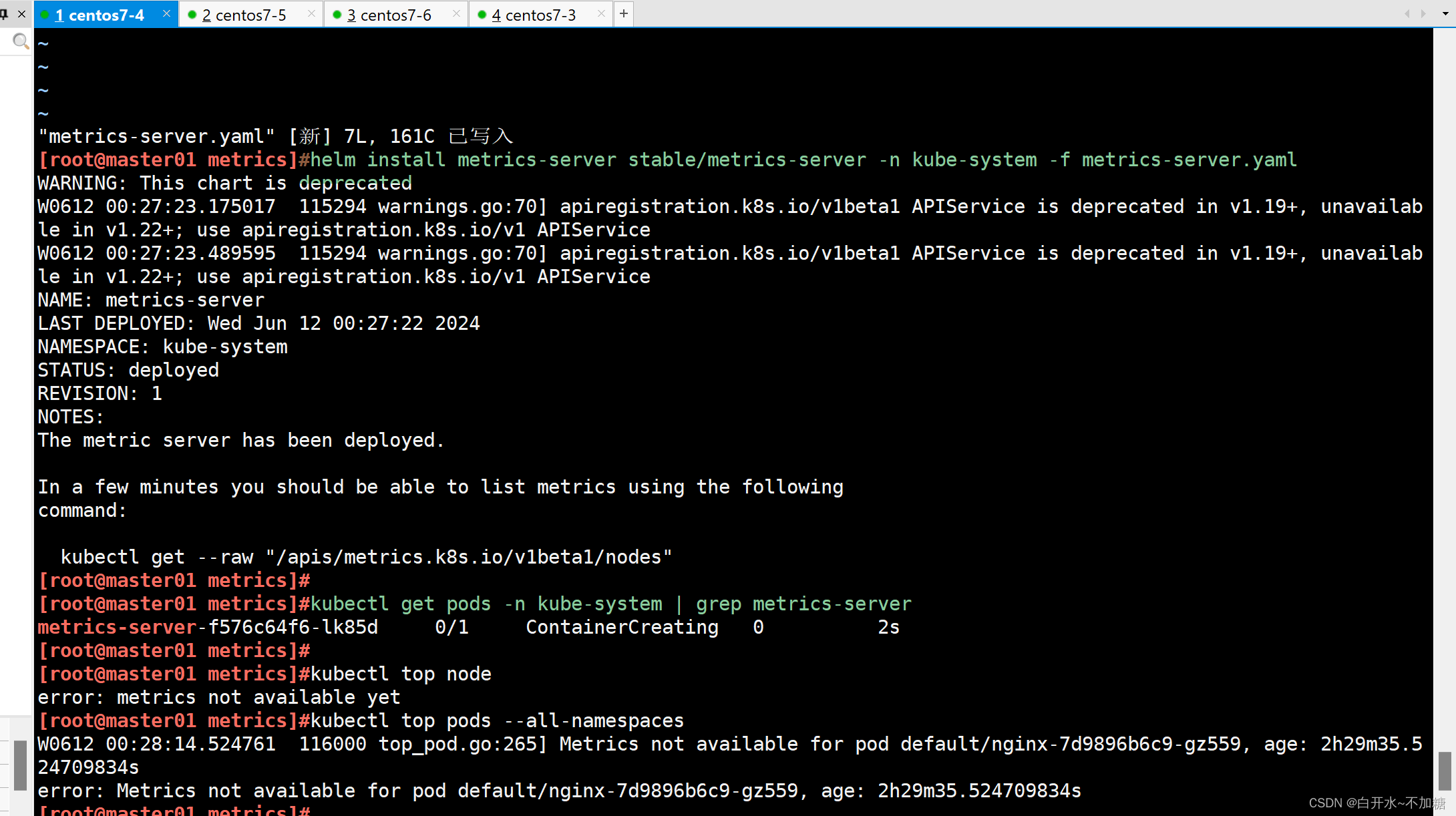

helm install metrics-server stable/metrics-server -n kube-system -f metrics-server.yaml

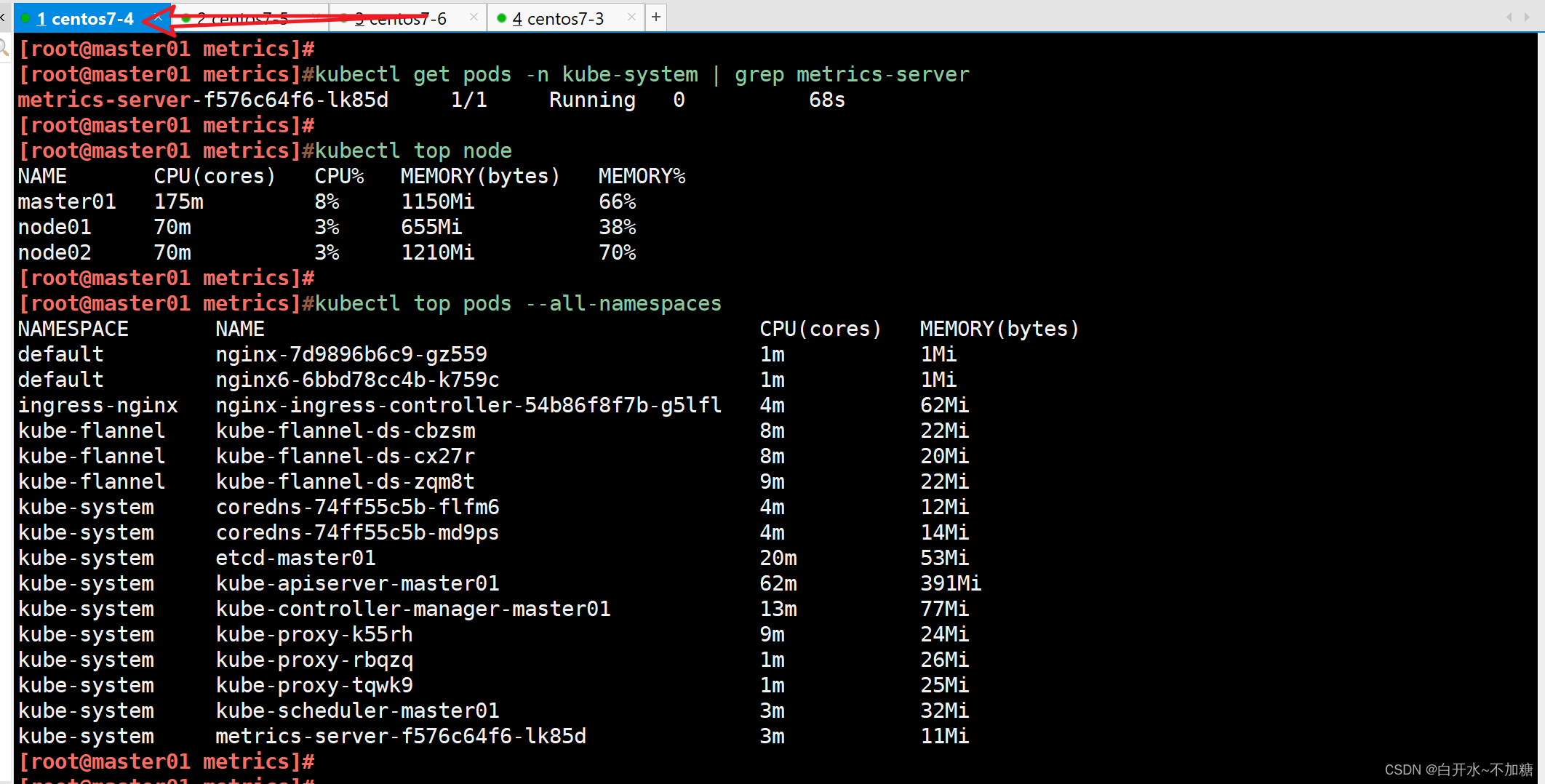

kubectl get pods -n kube-system | grep metrics-server

使用 helm install 命令安装 metrics-server 到 kube-system 命名空间，并应用自定义的配置文件

#需要多等一会儿

等待一段时间后，可以使用 kubectl top node 命令查看节点资源使用情况。
使用 kubectl top pods --all-namespaces 命令查看所有命名空间中的 Pod 资源使用情况。

kubectl top node

kubectl top pods --all-namespaces

通过这些步骤，可以确保 metrics-server 成功部署在 Kubernetes 集群中，并且可以提供集群资源使用情况的聚合信息，这对于 Kubernetes 集群的运维和自动扩缩容策略的实施非常关键。

三、部署 HPA

hpa-example.tar 是谷歌基于 PHP 语言开发的用于测试 HPA 的镜像，其中包含了一些可以运行 CPU 密集计算任务的代码。

部署一个用于测试水平 Pod 自动扩缩容（HPA）的示例应用程序

3.1上传镜像文件

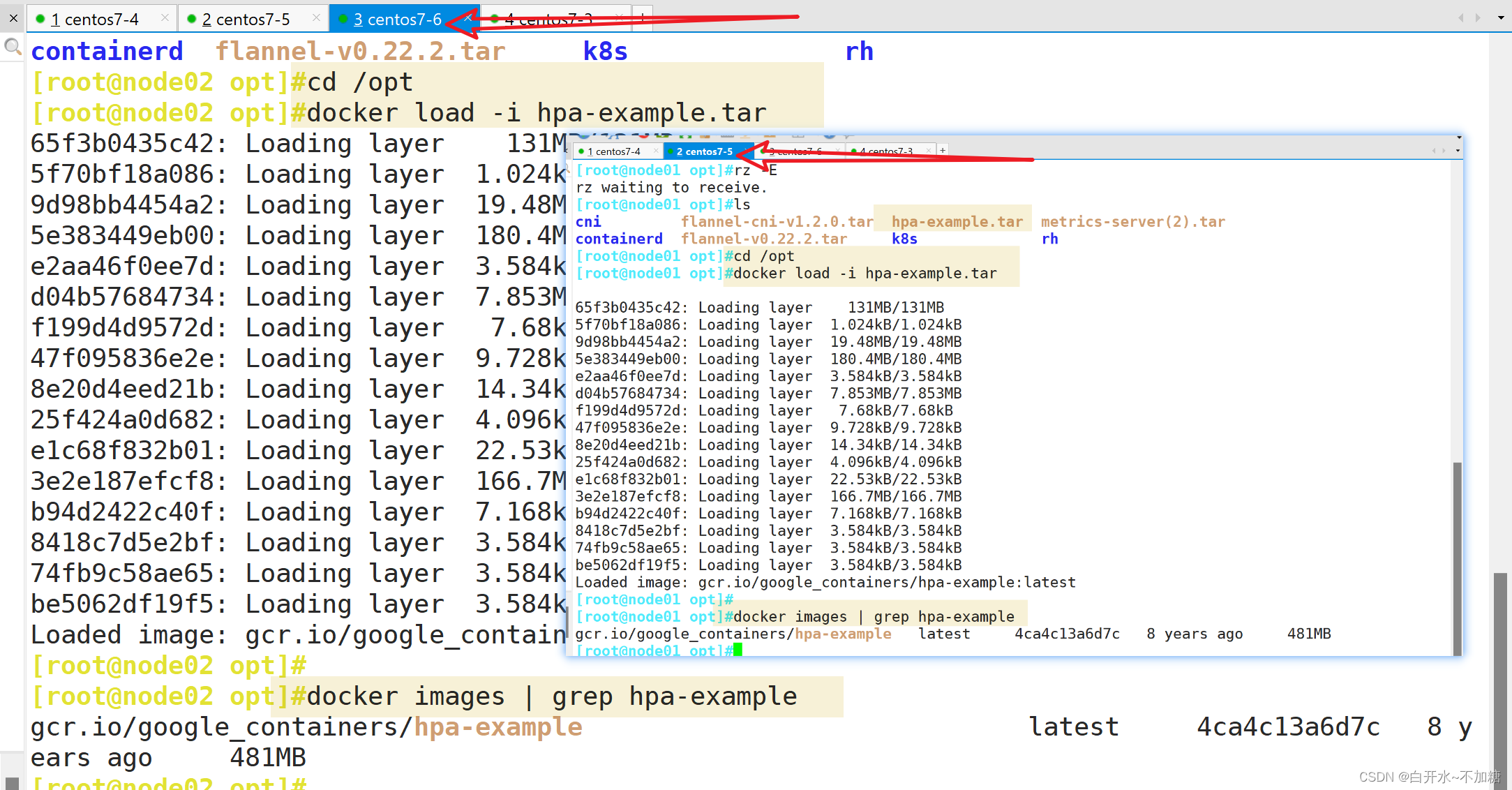

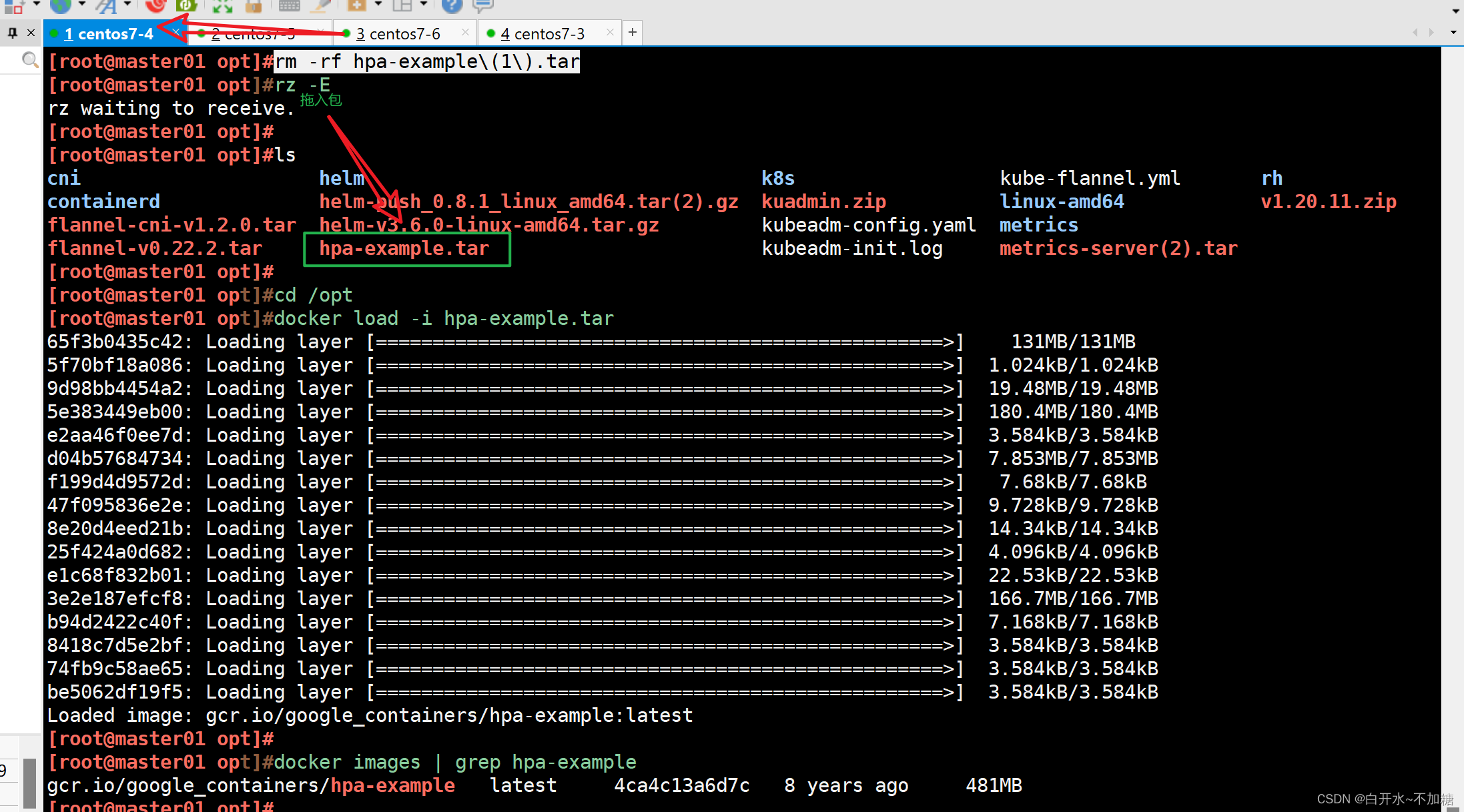

在所有节点上传 hpa-example.tar 镜像文件到 /opt 目录

cd /opt
docker load -i hpa-example.tar

docker images | grep hpa-example

将 hpa-example.tar 镜像文件上传到所有节点的 /opt 目录。
hpa-example.tar 是谷歌基于 PHP 语言开发的用于测试 HPA 的镜像，其中包含了一些可以运行 CPU 密集计算任务的代码。
使用 docker load -i hpa-example.tar 命令加载镜像到本地 Docker 环境。

3.2创建用于测试的 Pod 资源，并设置请求资源为 cpu=200m

创建一个名为 hpa-pod.yaml 的文件，定义一个 Deployment 和一个 Service 资源。

vim hpa-pod.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    run: php-apache
  name: php-apache
spec:
  replicas: 1
  selector:
    matchLabels:
      run: php-apache
  template:
    metadata:
      labels:
        run: php-apache
    spec:
      containers:
      - image: gcr.io/google_containers/hpa-example
        name: php-apache
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        resources:
          requests:
            cpu: 200m
---
apiVersion: v1
kind: Service
metadata:
  name: php-apache
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    run: php-apache

在 Deployment 中，指定 hpa-example 镜像，并设置 CPU 请求资源为 200m（200 毫核）。
创建 Service 以暴露 Deployment 中的 Pod，使其可以通过网络访问。

kubectl apply -f hpa-pod.yaml

kubectl get pods

通过这些步骤，可以在 Kubernetes 集群中部署一个应用程序，并使用 HPA 根据实际负载自动调整 Pod 副本数，从而实现应用程序的自动扩缩容。

3.3配置和使用 HPA

3.3.1创建 HPA 控制器

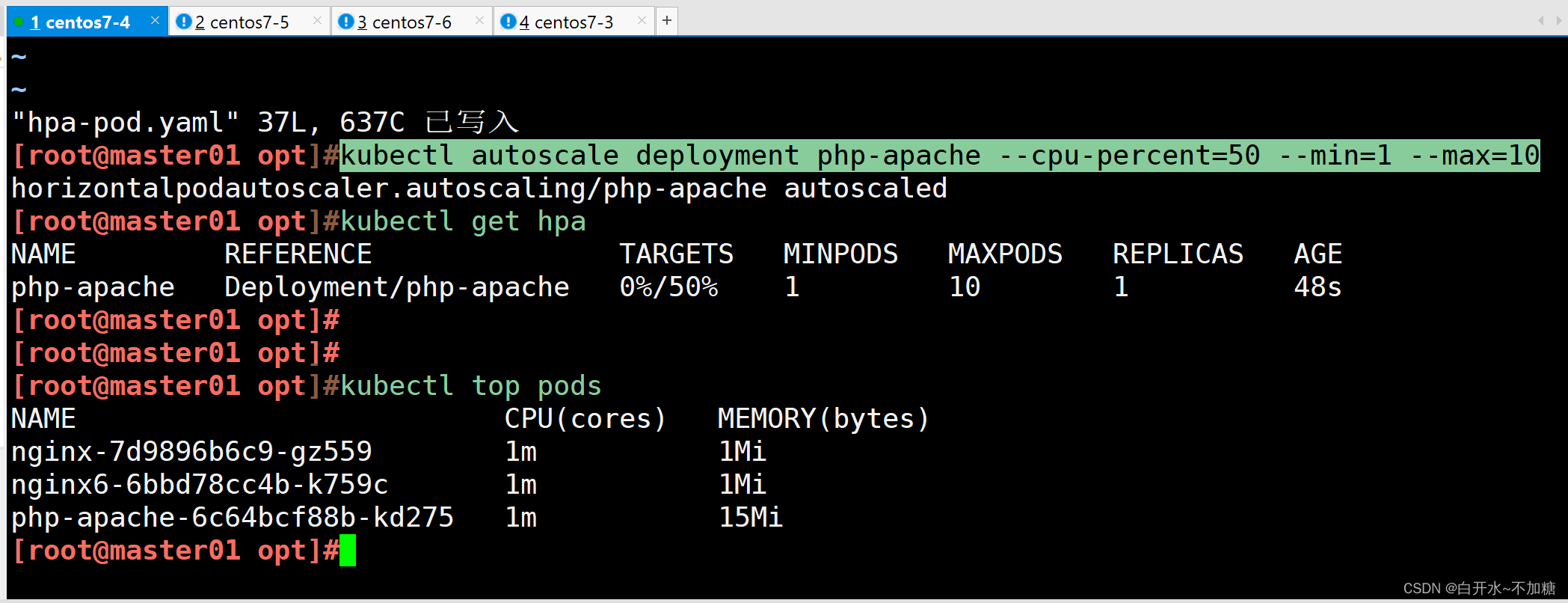

使用 kubectl autoscale 命令创建 HPA 控制器，设置 cpu 负载阈值为请求资源的 50%，指定最少负载节点数量为 1 个，最大负载节点数量为 10 个

kubectl autoscale deployment php-apache --cpu-percent=50 --min=1 --max=10

3.3.2监控 HPA 状态

需要等一会儿，才能获取到指标信息 TARGETS

kubectl get hpa


kubectl top pods

使用 kubectl get hpa 命令查看 HPA 的状态，包括当前的 CPU 负载百分比、最小和最大 Pod 数量以及当前的 Pod 副本数。

3.4压力测试

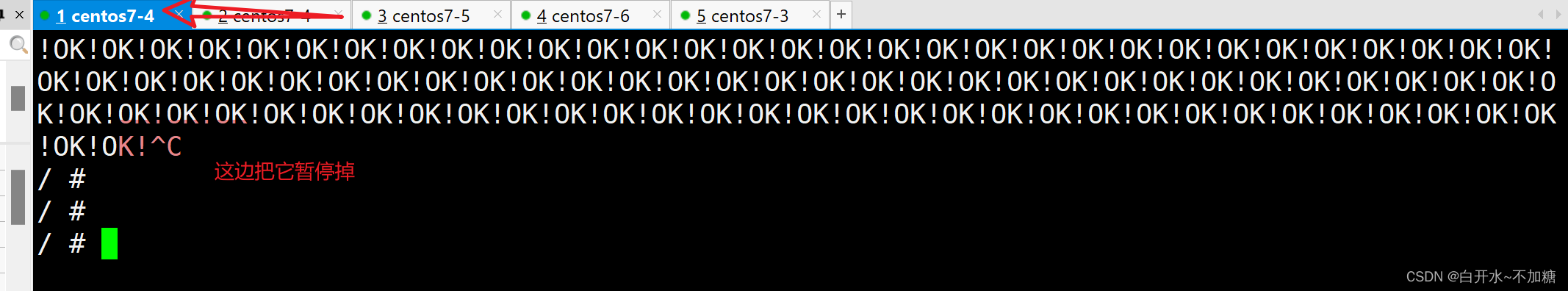

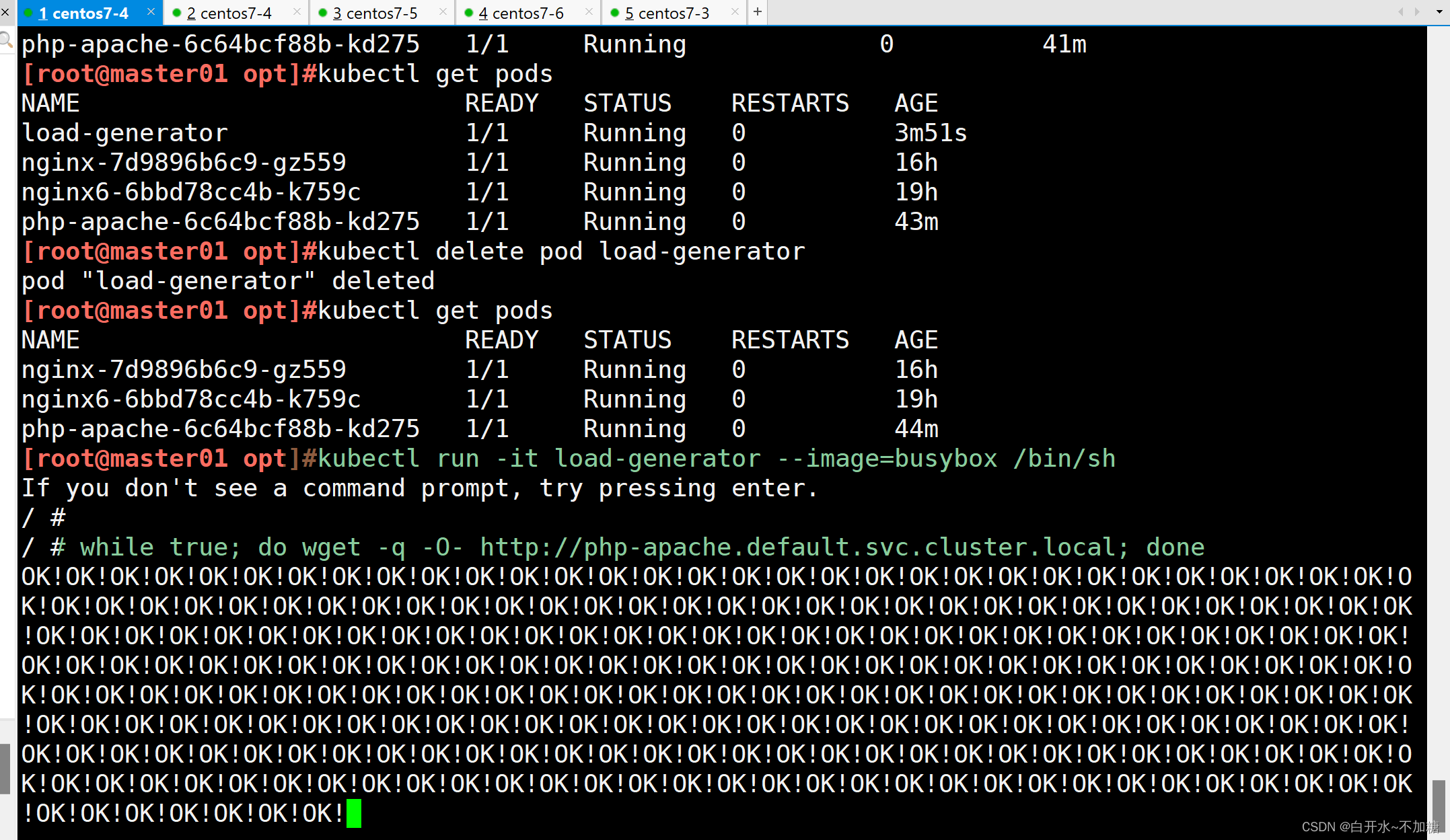

创建一个临时的测试客户端容器，使用 kubectl run 命令启动一个 busybox 容器，并在其中运行一个无限循环的 wget 命令，以模拟对 php-apache 服务的持续访问：

//创建一个测试客户端容器
kubectl run -it load-generator --image=busybox /bin/sh

//增加负载
# while true; do wget -q -O- http://php-apache.default.svc.cluster.local; done

打开一个新的窗口，查看负载节点数目

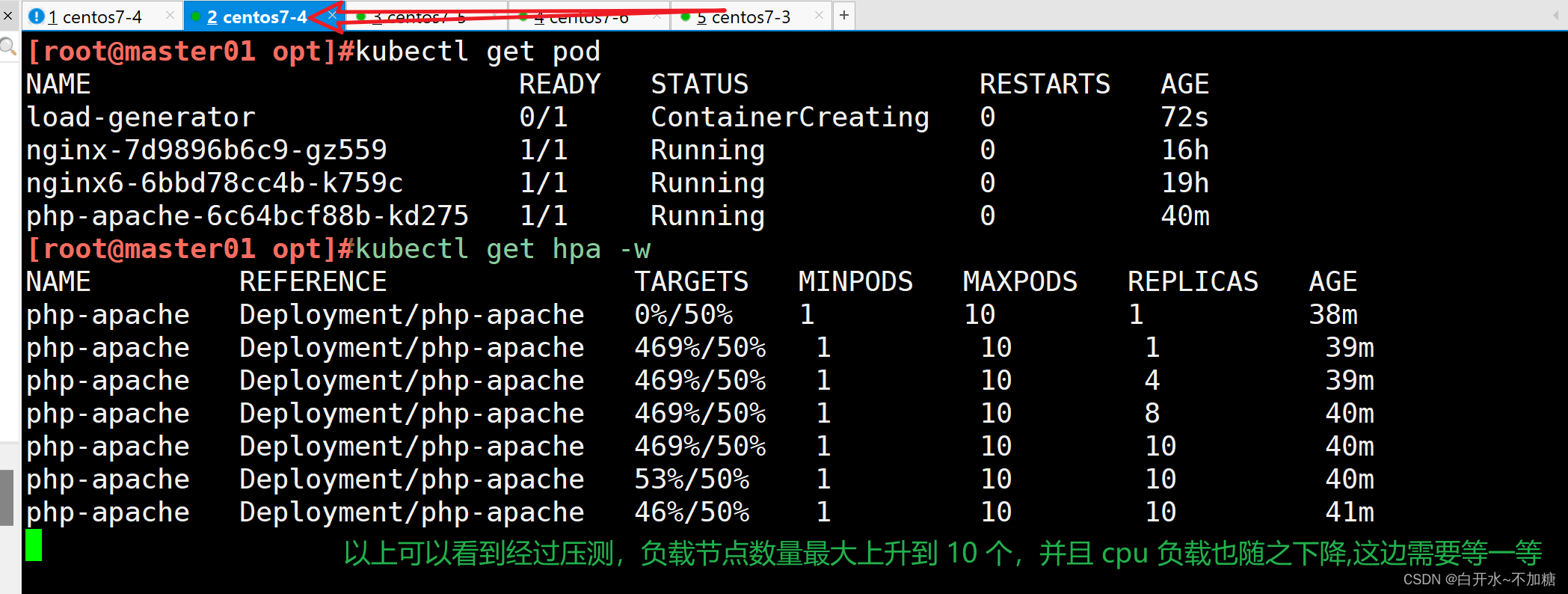

kubectl get hpa -w

#以上可以看到经过压测，负载节点数量最大上升到 10 个，并且 cpu 负载也随之下降。

#观察 HPA 控制器的响应，可以看到随着 CPU 负载的增加，Pod 的副本数从 1 个增加到最大限制的 10 个

如果 cpu 性能较好导致负载节点上升不到 10 个，可再创建一个测试客户端同时测试：

如果 cpu 性能较好导致负载节点上升不到 10 个，可再创建一个测试客户端同时测试：

kubectl run -i --tty load-generator1 --image=busybox /bin/sh
# while true; do wget -q -O- http://php-apache.default.svc.cluster.local; done

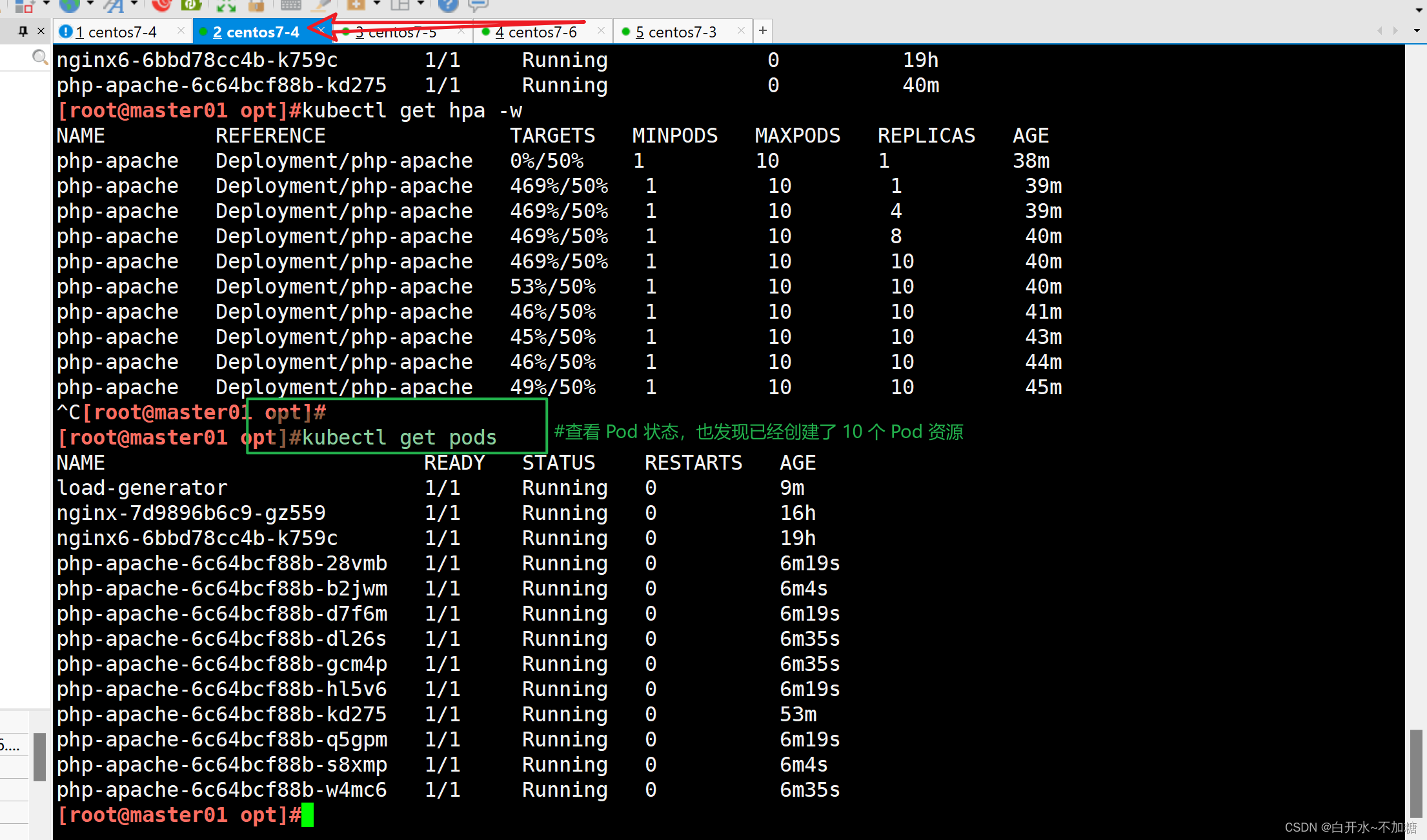

查看 Pod 状态，也发现已经创建了 10 个 Pod 资源

kubectl get pods

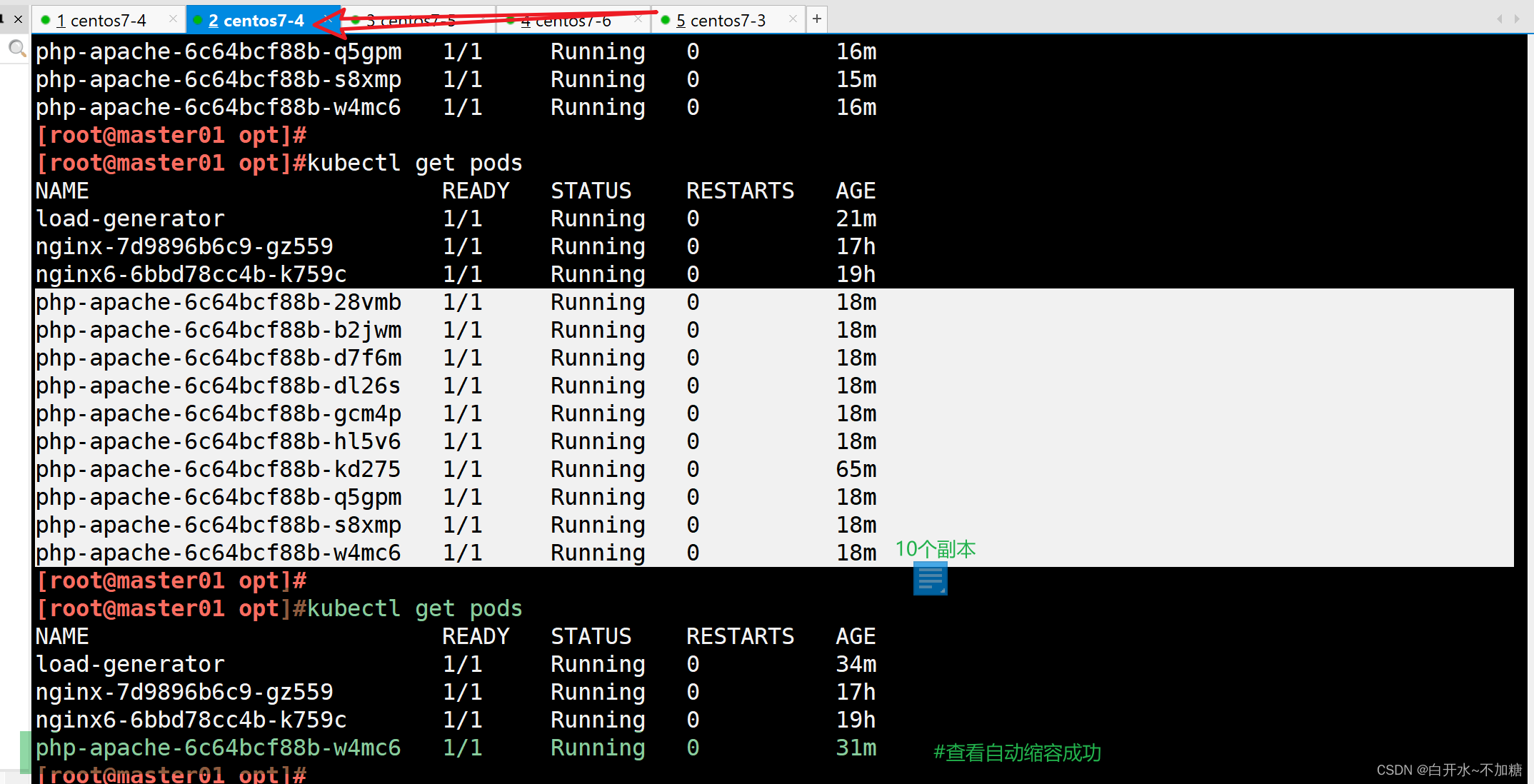

#HPA 扩容的时候，负载节点数量上升速度会比较快；但回收的时候，负载节点数量下降速度会比较慢。
原因是防止在业务高峰期时因为网络波动等原因的场景下，如果回收策略比较积极的话，K8S集群可能会认为访问流量变小而快速收缩负载节点数量，而仅剩的负载节点又承受不了高负载的压力导致崩溃，从而影响业务。

这边等一会（别急哈），它会自动进行缩容哦

四、资源限制

4.1资源限制 - Pod

Kubernetes对资源的限制实际上是通过cgroup来控制的，cgroup是容器的一组用来控制内核如何运行进程的相关属性集合。针对内存、CPU 和各种设备都有对应的 cgroup。
默认情况下，Pod 运行没有 CPU 和内存的限额。这意味着系统中的任何 Pod 将能够像执行该 Pod 所在的节点一样，消耗足够多的 CPU 和内存。

一般会针对某些应用的 pod 资源进行资源限制，这个资源限制是通过 resources 的 requests 和 limits 来实现。requests 为创建 Pod 时初始要分配的资源，limits 为 Pod 最高请求的资源值。

4.1.1cgroup 的作用

控制组: cgroup（Control Groups）是 Linux 内核的一个特性，它允许对系统资源进行分组管理和限制。
资源隔离: cgroup 通过为每个组设置资源配额和限制，实现了对 CPU、内存、I/O 等资源的隔离和控制。

4.1.2Pod 资源限制

requests: 指定 Pod 运行所需的最小资源量。Kubernetes 调度器会考虑这些请求来决定在哪个节点上调度 Pod。如果节点无法满足 Pod 的资源请求，Pod 将不会被调度到该节点。
limits: 指定 Pod 可以使用的最大资源量。如果 Pod 尝试使用超过其限制的资源，系统将通过 cgroup 强制限制资源使用，可能会导致 Pod 被杀死或重启。

示例：
spec:
  containers:
  - image: xxxx
    imagePullPolicy: IfNotPresent
    name: auth
    ports:
    - containerPort: 8080
      protocol: TCP
    resources:
      limits:
        cpu: "2"        # 限制 CPU 使用量为 2 个单位（可以是核心数或毫核）
        memory: 1Gi     # 限制内存使用量为 1Gi（Gibibytes）
      requests:
        cpu: 250m       # 请求 CPU 使用量为 250 毫核
        memory: 250Mi   # 请求内存使用量为 250Mi（Mebibytes）

在这个配置中，auth 容器请求了 250 毫核的 CPU 和 250Mi 的内存，同时设置了 2 个单位的 CPU 和 1Gi 内存的限制。这意味着 Kubernetes 会确保 auth 容器至少有 250 毫核的 CPU 和 250Mi 的内存可用，但如果资源充足，它可以使用更多，但不会超过 2 个单位的 CPU 和 1Gi 的内存。

通过这种方式，可以为 Kubernetes 集群中的 Pod 设置合理的资源请求和限制，以确保应用程序的性能和稳定性，同时优化资源的使用。

4.2资源限制 - 命名空间

在 Kubernetes 中使用 ResourceQuota 和 LimitRange 资源类型来对命名空间级别的资源使用进行限制和管理

4.2.1计算资源配额

apiVersion: v1
kind: ResourceQuota        #使用 ResourceQuota 资源类型
metadata:
  name: compute-resources
  namespace: spark-cluster  #指定命令空间
spec:
  hard:
    pods: "20"    #设置 Pod 数量最大值
    requests.cpu: "2"
    requests.memory: 1Gi
    limits.cpu: "4"
    limits.memory: 2Gi

在提供的第一个示例中，ResourceQuota 被命名为 compute-resources，它限制了 spark-cluster 命名空间中的资源使用：
pods：最多允许 20 个 Pod。
requests.cpu 和 requests.memory：所有 Pod 总和的 CPU 和内存请求量上限。
limits.cpu 和 limits.memory：单个 Pod 能够使用的 CPU 和内存量上限。

4.2.2配置对象数量配额限制

apiVersion: v1
kind: ResourceQuota
metadata:
  name: object-counts
  namespace: spark-cluster
spec:
  hard:
    configmaps: "10"
    persistentvolumeclaims: "4"		#设置 pvc 数量最大值
    replicationcontrollers: "20"    #设置 rc 数量最大值
    secrets: "10"
    services: "10"
    services.loadbalancers: "2"

第二个示例中的 ResourceQuota 被命名为 object-counts，它限制了 spark-cluster 命名空间中的配置对象数量：
configmaps、persistentvolumeclaims、replicationcontrollers、secrets、services：这些项限制了各种类型配置对象的数量。
services.loadbalancers：特别限制了使用负载均衡器类型的服务数量

#如果Pod没有设置requests和limits，则会使用当前命名空间的最大资源；如果命名空间也没设置，则会使用集群的最大资源。
K8S 会根据 limits 限制 Pod 使用资源，当内存超过 limits 时 cgruops 会触发 OOM。

这里就需要创建 LimitRange 资源来设置 Pod 或其中的 Container 能够使用资源的最大默认值

apiVersion: v1
kind: LimitRange     #使用 LimitRange 资源类型
metadata:
  name: mem-limit-range
  namespace: test    #可以给指定的 namespace 增加一个资源限制
spec:
  limits:
  - default:         #default 即 limit 的值
      memory: 512Mi
      cpu: 500m
    defaultRequest:   #defaultRequest 即 request 的值
      memory: 256Mi
      cpu: 100m
    type: Container  #类型支持 Container、Pod、PVC

LimitRange 示例中，mem-limit-range 为 test 命名空间中的所有容器设置了默认的内存和 CPU 限制：
default：设置了默认的资源限制值。
defaultRequest：设置了默认的资源请求值。
type：指定了这些限制适用于的类型，可以是 Container、Pod 或 PersistentVolumeClaim (PVC)。

通过这些资源限制，Kubernetes 管理员可以精细地控制集群资源的使用，避免资源浪费，并确保集群的稳定性和效率。这些限制对于多租户环境或需要严格资源管理的场景尤为重要。

六、温故而知新

6.1HPA

HPA：为控制器管理的Pod资源的副本数量实现自动伸缩
原理：追踪控制器管理的Pod负载情况，来根据设置的阀值动态的调整Pod副本的数量
Metrics-Server：收集K8s当中的node、Pod等资源使用情况，使用Kubectl top node/pod命令
Kubectl autoscale 控制器 --cpuprecent= 60 --min --max 最大值

6.2Kubectl 资源限制

Resource.Request/limits：限制Pod的容器的资源量
ResourceQuota：资源类型对命名空间的资源对象或者量进行配额限制
LimitRanger：资源类型设置命名空间中 Pod（容器默认的）资源限制 Limit Request
