【软件工程】4.UML时序图

时序图Sequence Diagram
对象之间的消息在时间顺序上的交互(关键的逻辑);
是强调消息时间顺序的交互图。

时序图描述类系统中对象和对象之间的交互;

时序图是一个模型,用于描述对象组如何随着时间在某些行为方面交互。

我们使用Rose软件创建一个时序图来。

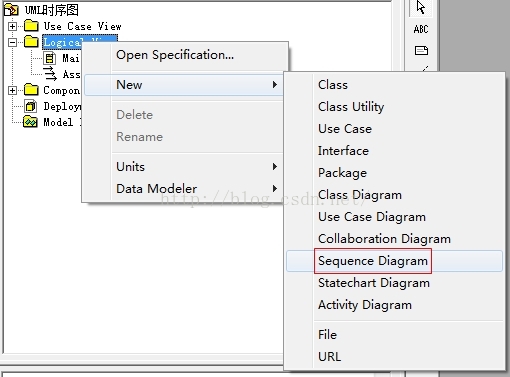

首先新建时序图:


然后编辑框左侧的工具栏变为这样:


我们接下来画出一个登陆时序图:

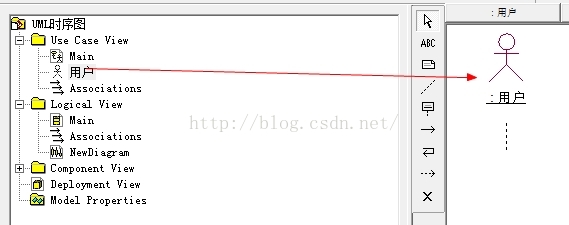

注意,我们的小人logo不是时序图编辑工具中的,我们是用“用例图”中的小人logo拖拉至我们的时序图中的,拖拉之后的效果是:


分析:

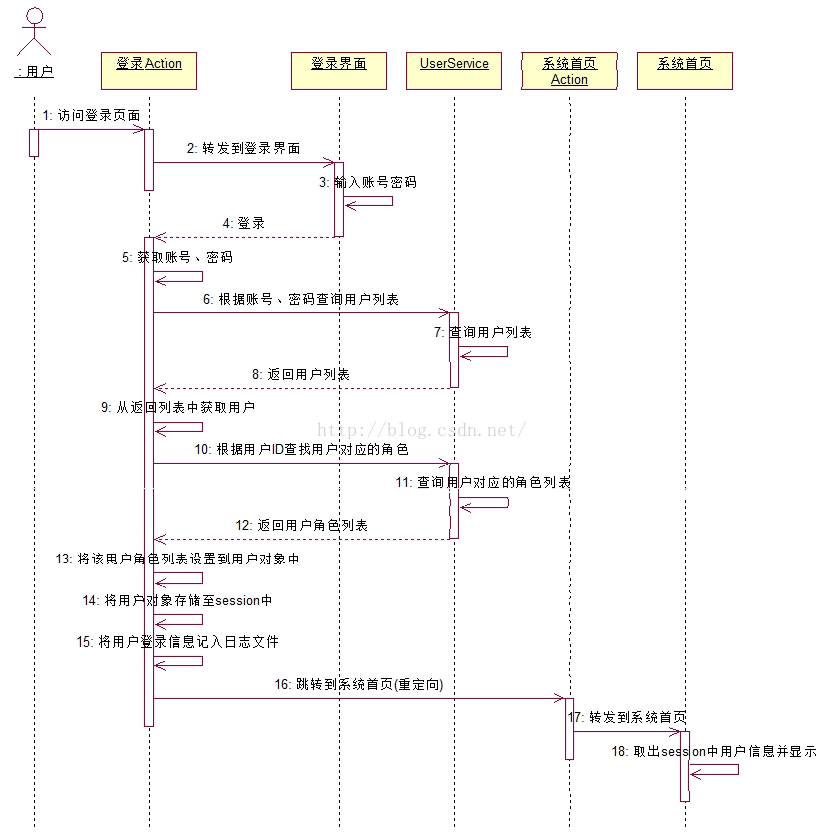

我们的图有18个步骤,因为步骤十分的详细,我们可以按照时序图进行代码的编写。

时序图元素:
角色(Actor)/对象(Object)/生命线(Lifeline)/消息(Message)/自关联消息(Self-Message)

时序图总结
时序图只描述理想的工作流程;

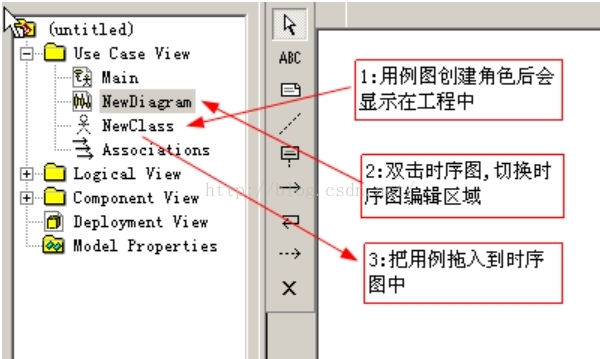

时序图工具没有”角色”, 可以在用例图中创建

角色,然后在把项目中的角色拖入到时序图中。
