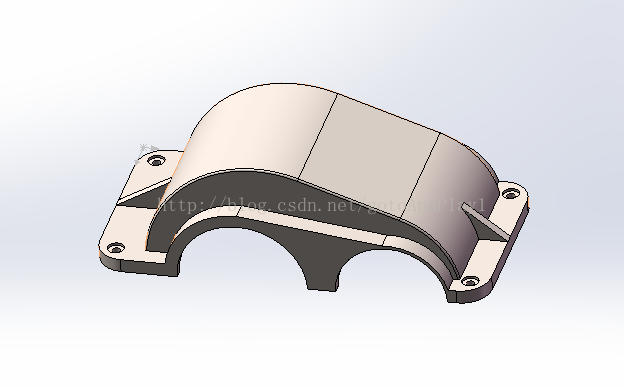

减速器上盖的制作过程:

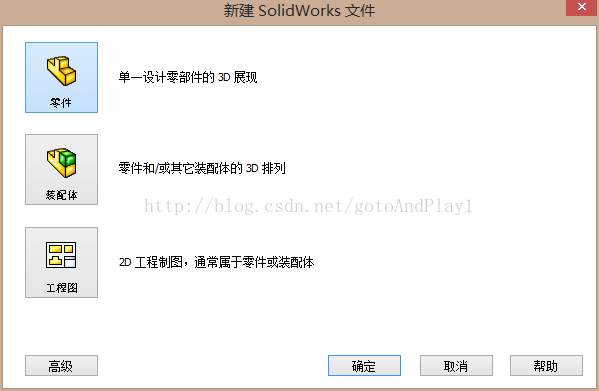

1.首先要建一个零件类的新文件

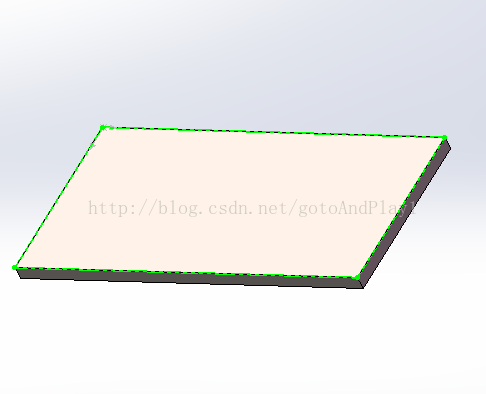

2.建立一个
420*200的矩形并运用凸台拉伸功能进行拉伸,建立底座

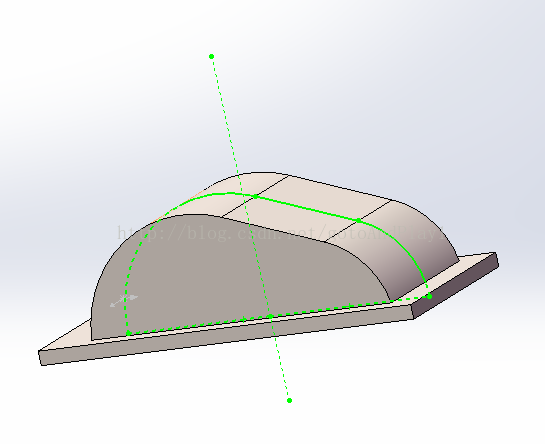

3.
出下面草图并进行拉伸操作

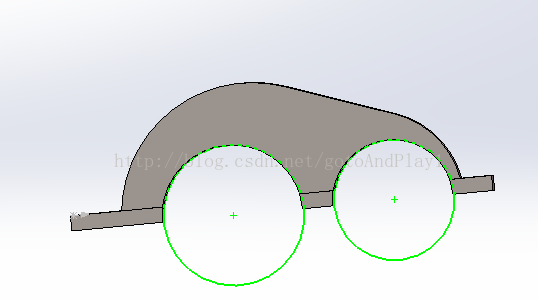

4.选择适当的基准面画圆并执行切除拉伸操作

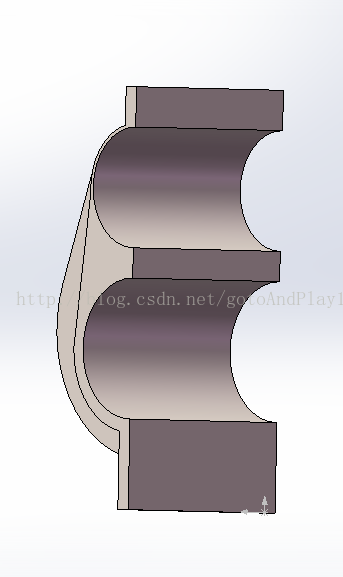

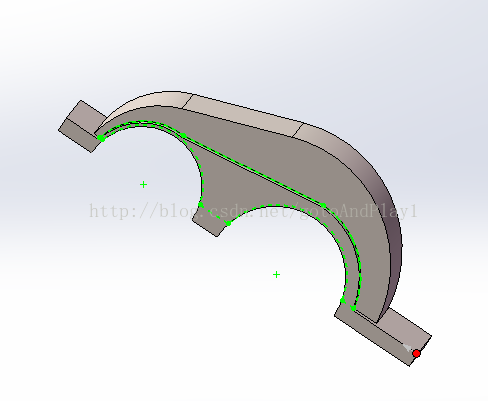

5画出图示图形,进行拉伸操作,然后进行景象处理,达到两边对称的效果
.

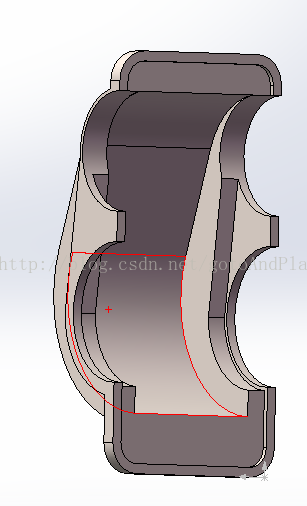

6抽壳操作前后对比:

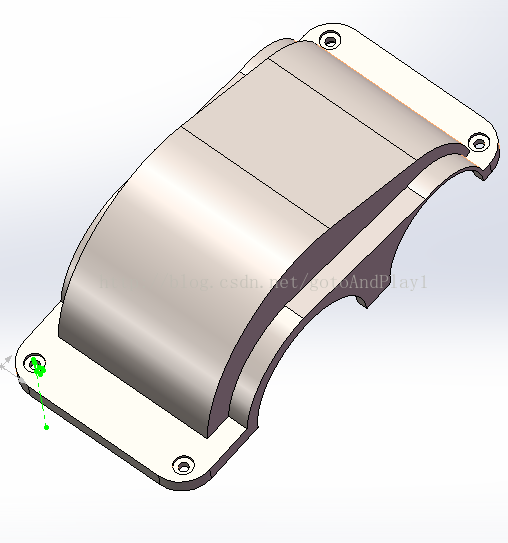

6.在四个角加上柱形沉头孔

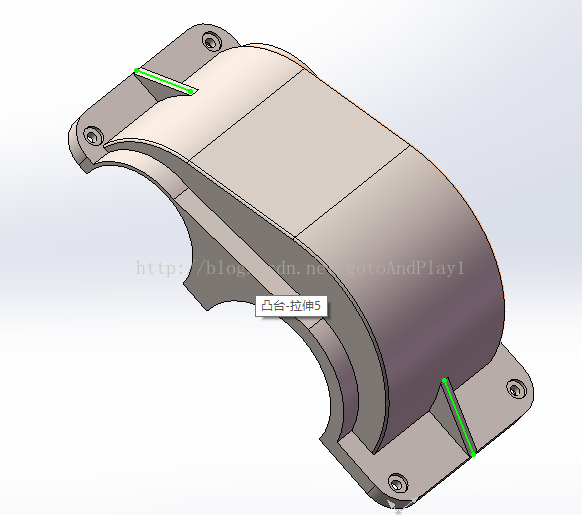

7.在两边加筋:

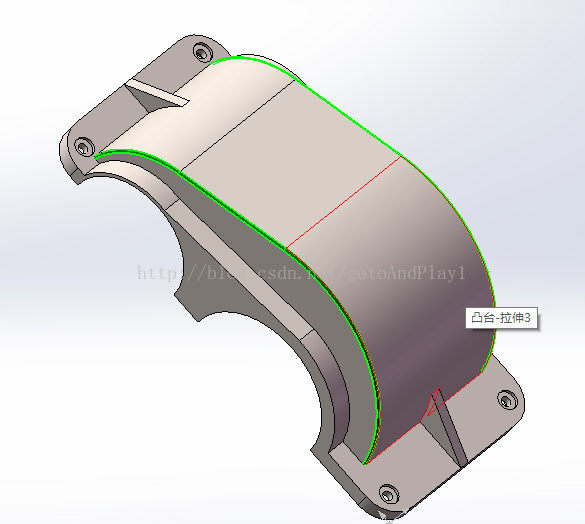

8.最后把边沿变成圆角即可:
