FPGA+DSP SRIO通信（三）——基于LSU的数据传输

之前的配置中我们知道如何配置通道速率、设置deviceID。
也就是马路已经铺设好了，我们应该造车了。
搏一搏，单车变摩托！
SRIO不是单车，而是摩托车，我们需要搏一搏，把这个摩托车造出来，在我们已经铺设好的高速路上飞驰。

目录

---

下面提及的关于LSU寄存器的详细知识，在我的以下两篇博客中都大篇幅详细讲过，如果本文说的不清楚，大家可以看一下我之前的这两篇博客：

SRIO学习（六）——Direct I/O 操作（一）
SRIO学习（七）——Direct I/O 操作（二）

一、LSU寄存器基本介绍

SRIO用来高速传输大量数据，用的就是LSU，LSU的全称是Load/Store Unit，一共有8个LSU（Load/Store Unit），每个LSU都有自己的7个寄存器，即LSU_REG0-LSU_REG6,REG0-REG4用来存储控制信息，REG5、REG6用来存储命令和状态信息。除了REG6，其它寄存器都是可读可写的，只有REG6有只读和只写两种模式。

所有关于SRIO传输的重要属性都在LSU的7个寄存器中，我们所要做的，就是对这7个寄存器赋上不同的值，以实现我们的目的。对于这7个寄存器的说明，都在我之前的博客里，说的不清楚的地方，在文末的参考文献里有详细说明。

LSU的这7个寄存器就像摩托车的零件，每一个零件都有不同的功能，但是只有组装起来，成为一辆完整的车架，才能有具体功能。

而对于这7个寄存器的赋值，TI官方给出的两种方式，我都提供出来：
1、对每一个寄存器单独赋值，这需要知道每个寄存器的每个域的具体功能，才能得心应手地配置。因为我的ti文件夹安装在c盘，所以我的SRIO文档的路径为：

C:/ti/pdk_C6678_1_1_2_6/packages/ti/csl/docs/doxygen/html/csl__srio_aux_8h.html

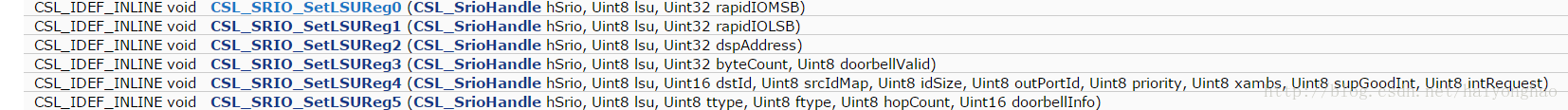

该文档中有以下API是用来对每个寄存器单独赋值的（截图）：

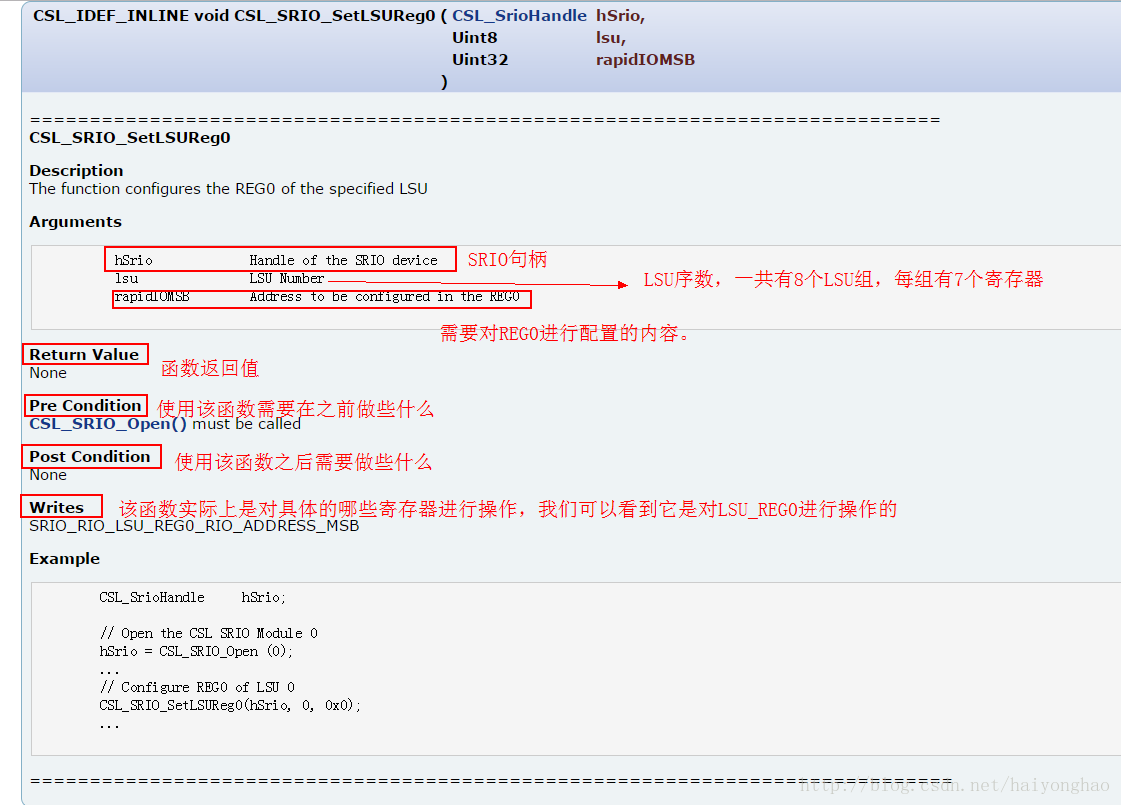

任意点开上面的一个API，就会有其使用方式，这里我以reg0为例，提供其使用方式：

2、对指定的功能进行编辑
这种配置方式只需要知道一些特定名词，如bytecount，即传输的字节数，dstID，即目的地的deviceID等等。该方式的API也可以在下面的路径中找到。

C:/ti/pdk_C6678_1_1
