SRIO学习（二）——SRIO结构

SRIO结构

【写在前面：在学习SRIO后续知识时发现有很多概念很难理解，查资料发现我对SRIO构架那部分学习太过敷衍，特此用一篇博文来学习交流一下SRIO构架。】

RapidIO层次构建

SRIO模块由三层构建而成。

逻辑层 确定终端处理传输的协议，包括包的格式。

传输层 定义了在系统中正确路由信息包的寻址方案。

物理层 包含设备级的接口信息，如电气特性、错误管理数据和基本的流量控制数据。

传输层与逻辑层和物理层是上下兼容的。

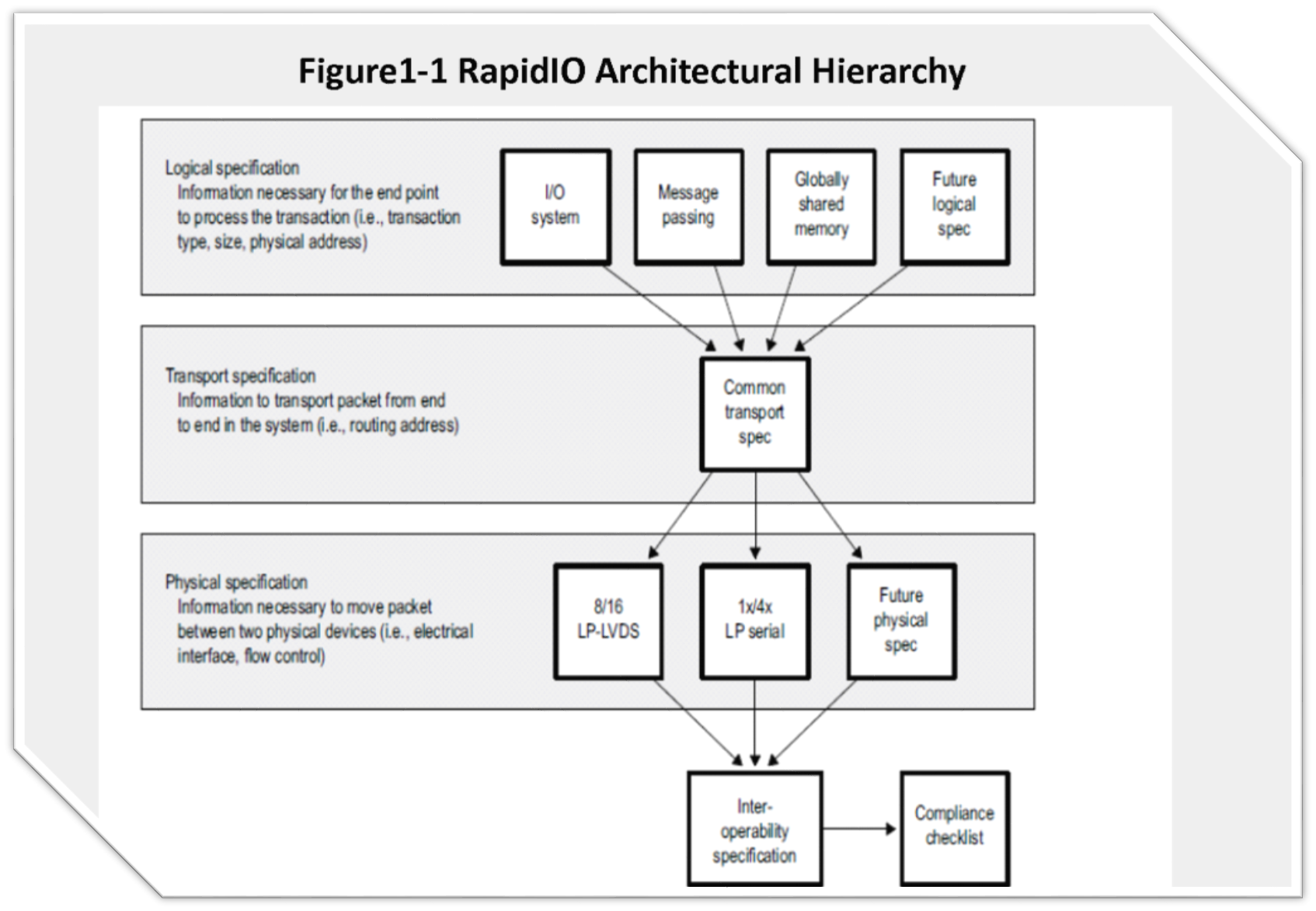

Figure1-1说明了RapidIO各层之间的关系。

逻辑层包含终端处理传输（transaction）的必要信息，如传输类型、大小、物理地址。

传输层包含系统中终端相互传输包（packet）的信息，如寻址。

物理层包含物理设备之间相互传递包（packet）时所需的信息，如电接口，流的控制。

RapidIO互联结构

RapidIO的互连结构被定义为一个独立于物理层实现的分组交换协议。

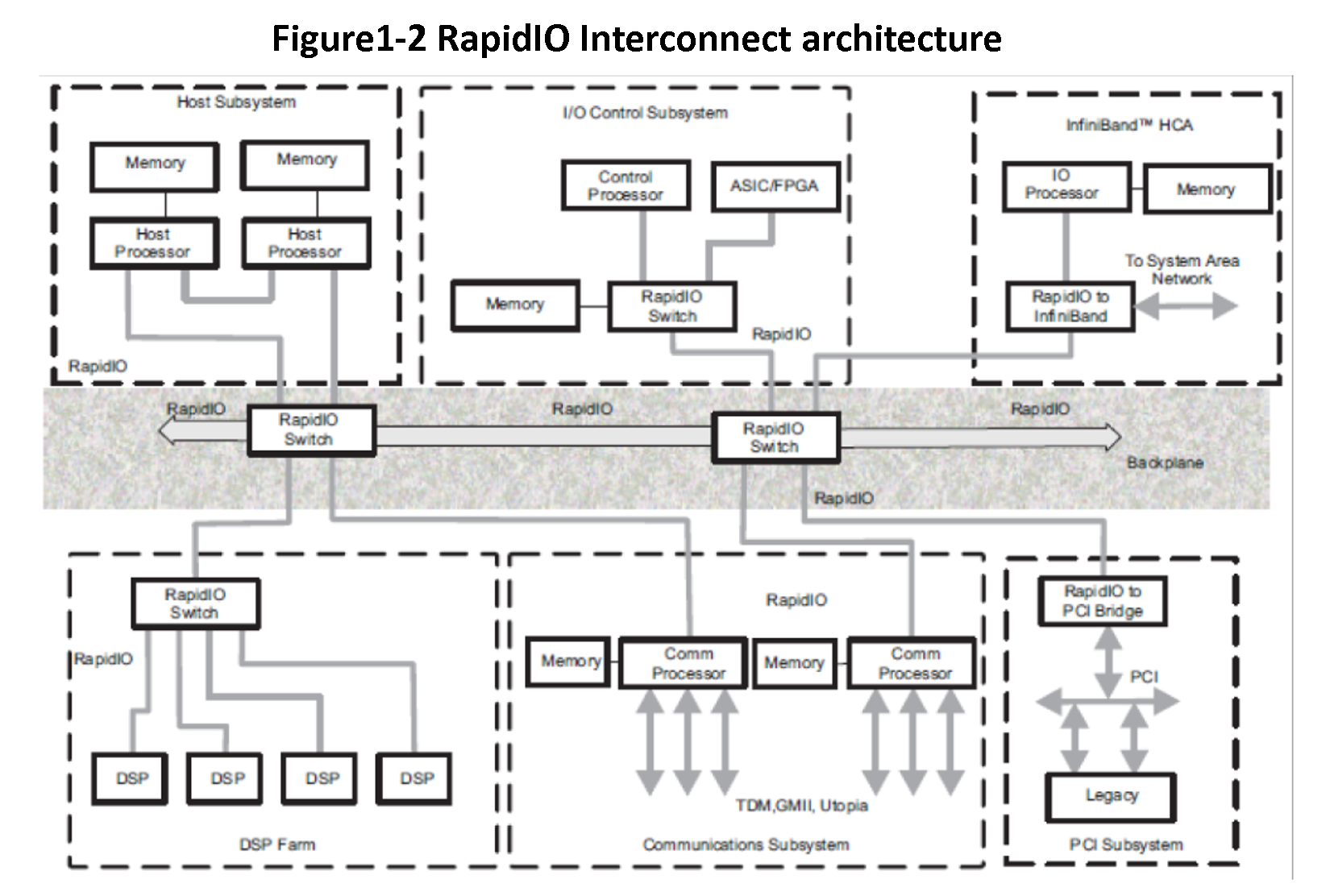

Figure1-2显示的是SRIO互联系统。
