时序约束的基础概念

时序约束和时序分析,在FPGA设计当中,是相当重要的基本功。但是市面上的教材、资料都相当的枯燥,不易理解,而且内容不多(最多就一章),不能写成一本书。于是,笔者尝试用通俗易懂的文字来解释这部分的内容。

1、什么是时序?

时序是指时间的先后顺序。在绝大多数的数字电路当中,都是依靠时钟来驱动各种电路工作的。时钟就像个领导一样,告诉各种电路,在什么时刻做什么事情。做的事情也是有先后顺序的,如果你不按常规出牌的话,就会出错,然后被领导骂了。

2、什么是约束?

校规就是一种约束,叫你不要逃课,你就不要逃。

3、什么是时序约束?

告诉各种电路,要按照我安排的先后顺序做事,不能乱。这里,电路就像是按照课表上课的学生。

4、什么是时序分析?

仅仅发号司令还不行,总会有些电路不按常规出牌,这时,就要分析一下原因了,就像是分析学生为什么逃课一样。

5、为什么需要做时序约束?

HDL只是描述我们需要什么样的电路,但是电路总得要布局布线的。如果只有HDL而不约束的话,就像是手里拿着元件,但是没有人画PCB一样。幸好综合器,会给我们约束,其实就像是自动布线一样。画过PCB的人,都知道自动布线弄出来的PCB有多烂了吧,所以才需要我们做时序约束。

6、什么是竞争、冒险?

学过数电的人,都很熟悉这个概念,还不清楚的,可以翻翻书,这里就不详细说明了。竞争、冒险的意思就是走线延时可能引起逻辑出错,当然,你做的是低速电路(交通灯之类的),会觉察不到这种问题。但是弄到100M以上的高速数字电路,一点点问题,都有可能导致整个系统不能正常工作。那么在FPGA上面考虑的时序问题,本质上,就是竞争、冒险。

7、Review边沿触发器。



由于笔者比较懒,具体的,可以看一下D触发器的百度百科。特别要注意是,实际方波的边沿不是直的,而是有过渡过程的。此外,数据打入D触发器内部并不是立马生效,而是需要时间的(走线延时,MOS管的反应时间等)。

为了让数据准确无误地进出触发器,于是提出了三个重要概念:建立时间、保持时间、输出延时。

8、建立时间tsu。


如上图所示,建立时间

其中Micro_tsu是触发器内部固有的建立时间,是常数,一般小于1ns,在大多数情况下可以忽略不计。

Data Delay和Clock Delay分别指数据延时和时钟延时,这里用延时一词并不能准确地描述这个概念,应该用停留、暂留。(后面均用暂留时间)

所以,数据进入触发器之前建立时间=输入数据暂留时间-时钟暂留时间,一般来说,数据会比时钟提前到达,而时钟会采集到数据的中部,所以建立时间大于0才是合理的。

9、保持时间th。


如上图所示,保持时间

其中Micro_th是触发器内部固有的保持时间,是常数,一般小于1ns,在大多数情况下可以忽略不计。

所以,数据进入触发器之后保持时间=时钟暂留时间-输入数据暂留时间,因为时钟不稳定的话,触发器输出也不稳定,所以时钟要比数据更晚离开,一般,保持时间大于0才是合理的。

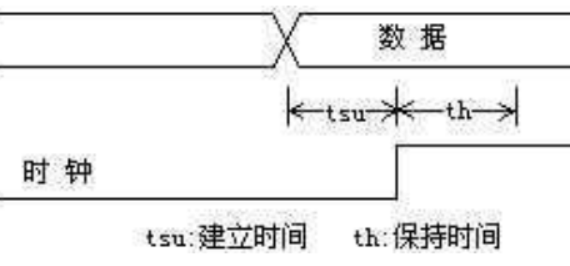

上图让你更容易理解建立时间和保持时间。

9、输出延时tco


如上图所示,输出延时

其中Micro_tco是触发器内部固有的输出延时,是常数,一般小于1ns,在大多数情况下可以忽略不计。

所以,输出延时=时钟暂留时间+输出数据暂留时间。触发器输出的数据是给后级的触发器使用的,所以输出总得要维持一段时间,这个时间就是输出延时了。如果要保持输出的数据稳定的话,就要让时钟和输出数据同时稳定,因为时钟不稳定的话,触发器输出也不稳定。一般,输出延时大于0才是合理的。

10、引脚到引脚的延迟tpd

画过PCB的人,都知道电路板,走线也会带来延时,所以这个tpd也很好理解,就是引脚到引脚的走线延时。

11、时钟偏斜slew


偏斜又有不对称的意思。如上图,同一个时钟到达两个DFF所需要的延时不同,分别是1.2ns和5.6ns。

这说明了走线的长度不对称(这里特指长度,而不是指几何形状),时钟偏斜t_slew = tcd1 - tcd2 = 1.2--5.6=-4.4ns。

由于全局时钟的slew很小,一般是忽略不计的。

12、时钟抖动jitter。


把时钟送到示波器那里观察发现,每个时钟周期总会有点差异,这种差异是具有随机性的,被称为抖动。

幸好这个抖动,一般影响不大,也是可以忽略不计的。

13、时序余量slack。

时序余量是用来判断设计出来的电路的时序是否满足要求。


时序余量=需要的时钟周期-实际的时钟周期。

比如,我设计了一个乘法器,需要它能跑200M(周期5ns),但是经过综合器自动布线之后,最高只能跑180M(周期5.6ns)。

所以时序余量=5ns-5.6ns=-0.6ns,不能满足需求。一般,时序余量为正,才是合理的。

14、时序违规Timing violation。

时序余量为负,时序不满足要求,就是时序违规了。
