LCD之mipi DSI接口驱动调试流程

本文详细探讨了LCD的MIPI DSI协议,包括协议分层、物理层的时钟和数据通道、通道管理层、协议层和应用层。在实践部分,讨论了mipi速率计算、LCD dsi简图,以及遇到的花屏问题和时序异常的解决方案,为LCD MIPI DSI接口的调试提供指导。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

1、LCD MIPI DSI协议

1.1、mipi DSI协议分层

1.2、物理层

1.2.1、时钟通道

1.2.2、数据通道

1.3、通道管理层

1.4、协议层

1.5、应用层

2、MIPI DSI实践

2.1、mipi速率

2.2、LCD dsi简图

2.3、mipi导致花屏问题

2.3.1、切换屏幕画面,中间闪一条竖线

2.3.2、LCD右半边闪屏

2.3.3、panel电荷无法释放导致闪屏 --- 硬件设计

2.4、时序异常

2.4.1、IOVCC上电瞬间,mipi异常脉冲

2.4.2、reset低电平时,mipi信号被拉低

2.5、mipi测试


1、LCD MIPI DSI协议

MIPI-DSI是一种应用于显示技术的串行接口,兼容DPI(显示像素接口,Display Pixel Interface)、DBI(显示总线接口,Display Bus Interface)和DCS(显示命令集,Display Command Set),以串行的方式发送像素信息或指令给外围,而且从外围中读取状态信息或像素信息,而且在传输的过程中享有自己独立的通信协议,包括数据包格式和纠错检错机制。

MIPI-DSI具备高速模式和低速模式两种工作模式,全部数据通道都可以用于单向的高速传输,但只有第一个数据通道才可用于低速双向传输,从属端的状态信息、像素等式通过该数据通道返回。时钟通道专用于在高速传输数据的过程中传输同步时钟信号。此外,一个主机端可允许同时与多个从属端进行通信。

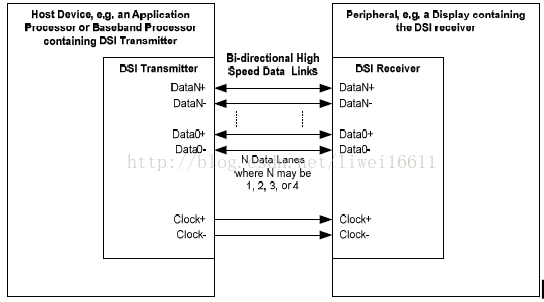

LCD mipi系统简单示意图如下:
