本文基于d3.js中的力导向图对关系网络进行可视化。针对实体之间多关系亦即节点之间多条连接线的问题，采用弧形连接线，同时对节点间的多条连接线进行动态编号，并根据编号绘制不同半径的弧线，从而解决多条弧形连接线相互遮挡的问题。同时基于svg中的path标签属性，对弧形方向进行调整，保证多条连接线在节点之间的分布具有对称效果。

整体演示代码如下：

[html]view plain copy

 <!DOCTYPE html>
 <html>
 <head>
     <meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
     <title>test4</title>
     <style>
         path.link {
           fill: none;
           stroke: #666;
           stroke-width: 1.5px;
         }

         marker#licensing {
           fill: green;
         }

         path.link.licensing {
           stroke: green;
         }

         path.link.resolved {
           stroke-dasharray: 0,2 1;
         }

         circle {
           fill: #ccc;
           stroke: #333;
           stroke-width: 1.5px;
         }

         text {
           font: 10px sans-serif;
           pointer-events: none;
         }

         text.shadow {
           stroke: #fff;
           stroke-width: 3px;
           stroke-opacity: .8;
         }
     </style>
 </head>
 <body>
 <div id="chart"></div>
 <script src="http://code.jquery.com/jquery-latest.js"></script>
 <script src="http://d3js.org/d3.v3.min.js"></script>
 <script type="text/javascript">
     var index = 0;
     var width = 1140,
         height = 1000;
     var links = [
             // {source: "Microsoft", target: "Amazon", type: "suit"},
              // {source: "Microsoft", target: "Amazon", type: "suit"},
              // {source: "Microsoft", target: "Amazon", type: "suit"},
              // {source: "Samsung", target: "Apple", type: "suit"},
              // {source: "Samsung", target: "Samsung", type: "suit"},
              {source: "a", target: "b", type: "suit"},
              {source: "a", target: "b", type: "suit"},
              {source: "a", target: "b", type: "suit"},
              {source: "a", target: "b", type: "suit"},
              {source: "a", target: "a", type: "suit"},
              {source: "a", target: "a", type: "suit"},
              {source: "b", target: "a", type: "suit"},
              {source: "b", target: "a", type: "suit"},
              // {source: "Amazon", target: "Microsoft", type: "suit"}
              ];

     //关系分组
     var linkGroup = {};
     //对连接线进行统计和分组，不区分连接线的方向，只要属于同两个实体，即认为是同一组
     var linkmap = {}
     for(var i=0; i<links.length; i++){
         var key = links[i].source<links[i].target?links[i].source+':'+links[i].target:links[i].target+':'+links[i].source;
         if(!linkmap.hasOwnProperty(key)){
             linkmap[key] = 0;
         }
         linkmap[key]+=1;
         if(!linkGroup.hasOwnProperty(key)){
             linkGroup[key]=[];
         }
         linkGroup[key].push(links[i]);
     }
     //为每一条连接线分配size属性，同时对每一组连接线进行编号
     for(var i=0; i<links.length; i++){
         var key = links[i].source<links[i].target?links[i].source+':'+links[i].target:links[i].target+':'+links[i].source;
         links[i].size = linkmap[key];
         //同一组的关系进行编号
         var group = linkGroup[key];
         var keyPair = key.split(':');
         var type = 'noself';//标示该组关系是指向两个不同实体还是同一个实体
         if(keyPair[0]==keyPair[1]){
             type = 'self';
         }
         //给节点分配编号
         setLinkNumber(group,type);
     }
     console.log(links);

     var nodes = {};

     // Compute the distinct nodes from the links.
     links.forEach(function(link) {
       link.source = nodes[link.source] || (nodes[link.source] = {name: link.source});
       link.target = nodes[link.target] || (nodes[link.target] = {name: link.target});
     });

     var force = d3.layout.force()
         .nodes(d3.values(nodes))
         .links(links)
         .size([width, height])
         .linkDistance(600)
         .charge(-300)
         .on("tick", tick)
         .start();

     var svg = d3.select("body").append("svg:svg")
         .attr("width", width)
         .attr("height", height);

     // Per-type markers, as they don't inherit styles.
     svg.append("svg:defs").selectAll("marker")
         .data(["suit", "licensing", "resolved"])
       .enter().append("svg:marker")
         .attr("id", String)
         .attr("viewBox", "0 -5 10 10")
         .attr("refX", 30)
         .attr("refY", 0)
         .attr("markerWidth", 6)
         .attr("markerHeight", 6)
         .attr("orient", "auto")
         .append("svg:path")
         .attr("d", "M0,-5L10,0L0,5");

     var path = svg.append("svg:g").selectAll("path")
         .data(force.links())
       .enter().append("svg:path")
         .attr("class", function(d) { return "link " + d.type; })
         .attr("marker-end", function(d) { return "url(#" + d.type + ")"; });

     var circle = svg.append("svg:g").selectAll("circle")
         .data(force.nodes())
       .enter().append("svg:circle")
         .attr("r", 20)
         .call(force.drag);

     var text = svg.append("svg:g").selectAll("g")
         .data(force.nodes())
       .enter().append("svg:g");

     // A copy of the text with a thick white stroke for legibility.
     text.append("svg:text")
         .attr("x", 8)
         .attr("y", ".31em")
         .attr("class", "shadow")
         .text(function(d) { return d.name; });

     text.append("svg:text")
         .attr("x", 8)
         .attr("y", ".31em")
         .text(function(d) { return d.name; });

     // Use elliptical arc path segments to doubly-encode directionality.
     function tick() {
       path.attr("d", function(d) {
         //如果连接线连接的是同一个实体，则对path属性进行调整，绘制的圆弧属于长圆弧，同时对终点坐标进行微调，避免因坐标一致导致弧无法绘制
         if(d.target==d.source){
             dr = 30/d.linknum;
             return"M" + d.source.x + "," + d.source.y + "A" + dr + "," + dr + " 0 1,1 " + d.target.x + "," + (d.target.y+1);
         }else if(d.size%2!=0 && d.linknum==1){//如果两个节点之间的连接线数量为奇数条，则设置编号为1的连接线为直线，其他连接线会均分在两边
             return 'M '+d.source.x+' '+d.source.y+' L '+ d.target.x +' '+d.target.y;
         }
         //根据连接线编号值来动态确定该条椭圆弧线的长半轴和短半轴，当两者一致时绘制的是圆弧
         //注意A属性后面的参数，前两个为长半轴和短半轴，第三个默认为0，第四个表示弧度大于180度则为1，小于则为0，这在绘制连接到相同节点的连接线时用到；第五个参数，0表示正角，1表示负角，即用来控制弧形凹凸的方向。本文正是结合编号的正负情况来控制该条连接线的凹凸方向，从而达到连接线对称的效果
         var curve=1.5;
         var homogeneous=1.2;
         var dx = d.target.x - d.source.x,
             dy = d.target.y - d.source.y,
             dr = Math.sqrt(dx*dx+dy*dy)*(d.linknum+homogeneous)/(curve*homogeneous);
         //当节点编号为负数时，对弧形进行反向凹凸，达到对称效果
         if(d.linknum<0){
             dr = Math.sqrt(dx*dx+dy*dy)*(-1*d.linknum+homogeneous)/(curve*homogeneous);
             return "M" + d.source.x + "," + d.source.y + "A" + dr + "," + dr + " 0 0,0 " + d.target.x + "," + d.target.y;
         }
         return "M" + d.source.x + "," + d.source.y + "A" + dr + "," + dr + " 0 0,1 " + d.target.x + "," + d.target.y;
       });

       circle.attr("transform", function(d) {
         return "translate(" + d.x + "," + d.y + ")";
       });

       text.attr("transform", function(d) {
         return "translate(" + d.x + "," + d.y + ")";
       });
     }

     function setLinkNumber(group,type){
         if(group.length==0) return;
         //对该分组内的关系按照方向进行分类，此处根据连接的实体ASCII值大小分成两部分
         var linksA = [], linksB = [];
         for(var i = 0;i<group.length;i++){
             var link = group[i];
             if(link.source < link.target){
                 linksA.push(link);
             }else{
                 linksB.push(link);
             }
         }
         //确定关系最大编号。为了使得连接两个实体的关系曲线呈现对称，根据关系数量奇偶性进行平分。
         //特殊情况：当关系都是连接到同一个实体时，不平分
         var maxLinkNumber = 0;
         if(type=='self'){
             maxLinkNumber = group.length;
         }else{
             maxLinkNumber = group.length%2==0?group.length/2:(group.length+1)/2;
         }
         //如果两个方向的关系数量一样多，直接分别设置编号即可
         if(linksA.length==linksB.length){
             var startLinkNumber = 1;
             for(var i=0;i<linksA.length;i++){
                 linksA[i].linknum = startLinkNumber++;
             }
             startLinkNumber = 1;
             for(var i=0;i<linksB.length;i++){
                 linksB[i].linknum = startLinkNumber++;
             }
         }else{//当两个方向的关系数量不对等时，先对数量少的那组关系从最大编号值进行逆序编号，然后在对另一组数量多的关系从编号1一直编号到最大编号，再对剩余关系进行负编号
             //如果抛开负号，可以发现，最终所有关系的编号序列一定是对称的（对称是为了保证后续绘图时曲线的弯曲程度也是对称的）
             var biggerLinks,smallerLinks;
             if(linksA.length>linksB.length){
                 biggerLinks = linksA;
                 smallerLinks = linksB;
             }else{
                 biggerLinks = linksB;
                 smallerLinks = linksA;
             }

             var startLinkNumber = maxLinkNumber;
             for(var i=0;i<smallerLinks.length;i++){
                 smallerLinks[i].linknum = startLinkNumber--;
             }
             var tmpNumber = startLinkNumber;

             startLinkNumber = 1;
             var p = 0;
             while(startLinkNumber<=maxLinkNumber){
                 biggerLinks[p++].linknum = startLinkNumber++;
             }
             //开始负编号
             startLinkNumber = 0-tmpNumber;
             for(var i=p;i<biggerLinks.length;i++){
                 biggerLinks[i].linknum = startLinkNumber++;
             }
         }
     }
 </script>
 </body>
 </html>

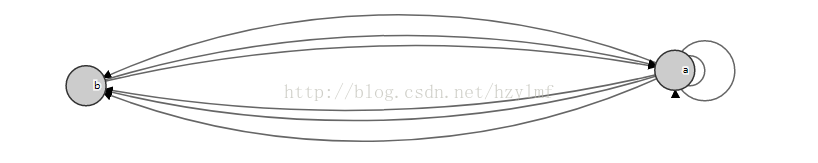

最终效果如下（a、b节点之间6条连接线，四条a->b，两条b->a）：

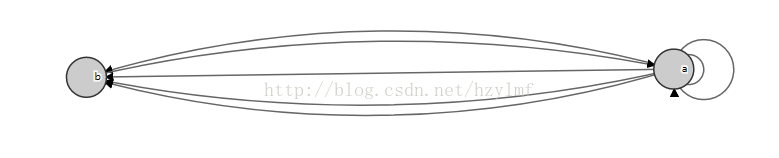

奇数条连接线效果（带有直线）：

说明：本文专注于实现多连接线和对称效果，其他可视化效果可自行修改设置。

参考资源：

1、https://stackoverflow.com/questions/37417459/drawing-multiple-links-between-fixed-nodes
