（电工基地笔记）Vivado固化至SPI Flash

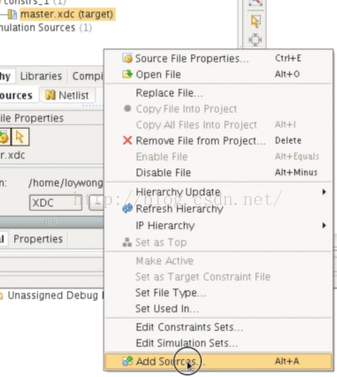

如果从头开始做SPI Flash固化是有一些麻烦的，要在完成综合之后，打开 synthesized Design

（图）



（图）

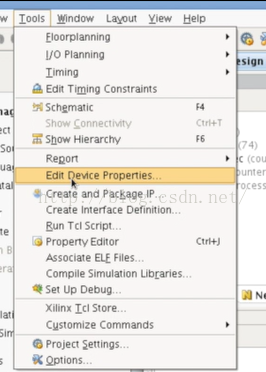

然后在synthesized Design打开状态下，选择Tools->Edit Device Properties编辑器件属性

（图）

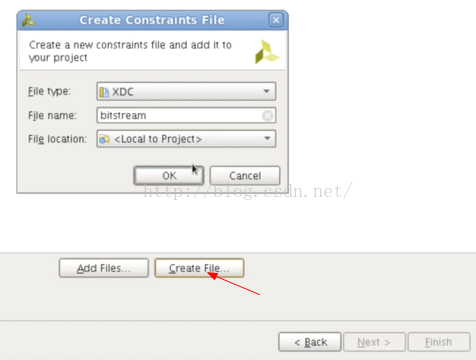

我们这个FPGA有16MFlash，是Master SPIx1，大家有兴趣可以看一下Xilinx官网配置，你在此处修改都会保存在已经激活的xdc文件

（图）



（图）



（图）





Finish就可以了，把synthesis去掉

（图）

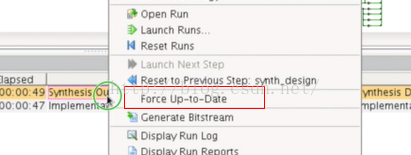

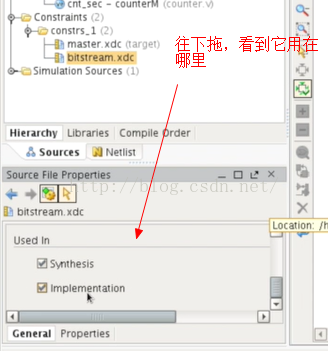

我们可以在design runs里面找到out-of-data，选择Force Up-to-Data,下次编译时候就不会选择综合这个xdc文件

（图）

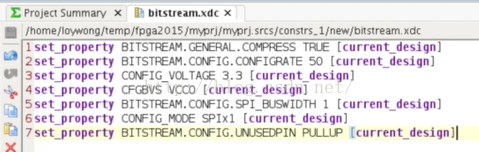

Ok，我们先回到bs.xdc来把代码添加到bitstream.xdc文件中

（图）



再来进行implementation

（图）

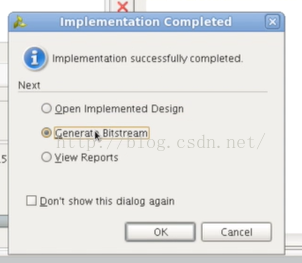

完成之后呢，我们可以紧接着开始Generate Bitstream

（图）



Generate Bitstream生成之后呢，我们需要一个工具，把bit文件转化为可以烧写到Flash里面的文件

在Td Console写一些命令行，如图：write_cfgmem -size 16 -interface spix1 -format mcs -force -loadbit "up 0 ./top.bit" top.mcs

（图）



Pwd是查看目录文件

还有好多命令行可以学习啊！

（图）

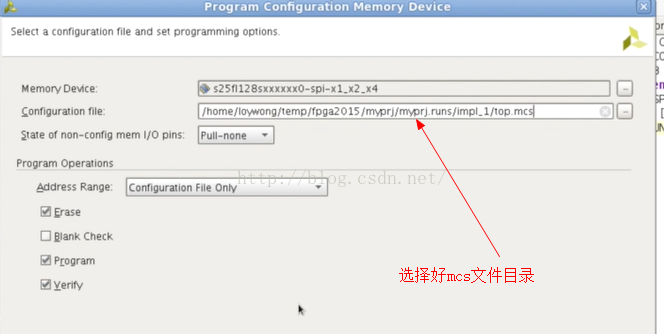

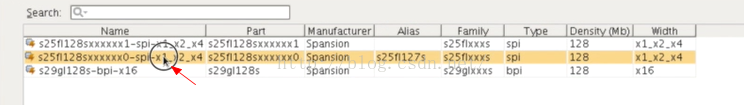

然后打开Hardware Manager->open target->在芯片名字上单击右键—>Add Configuration Memory Device,选中第二个单击ok

（图）



准备烧写mcs文件，剩下的不用动，时间会比单纯下载久一点

（图）





操作遇到问题：Td Console中的命令行写少了一个空格，反复提示一种莫名其妙的错误，这个教训告诉我们，命令行不像verilog代码，命令行对空格是很敏感的！

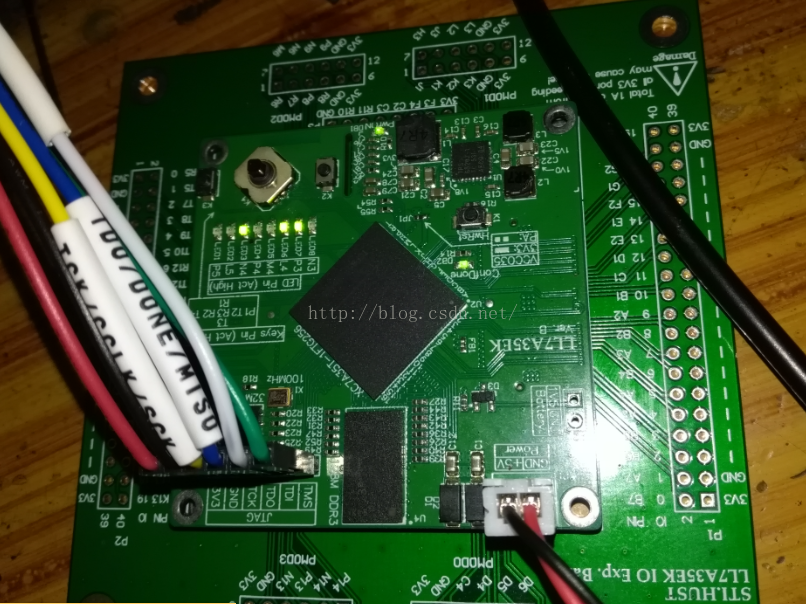

效果图：

（图）
