2G、3G无线路由器拨号连接过程

无线MODEM是为数据通信的数字信号在具有有限带宽的模拟信道上进行无线传输而设计的，它一般由基带处理、调制解调、信号放大和滤波、均衡等几部分组成。无线MODEM又名“无线调制解调器”，区别于传统modem之处在于调制后的信号是通过无线传输的。无线modem有2G和3G各种网络的,如GPRS、CDMA、EDGE、WCDMA、CDMA2000(EVDO)、TD-SCDMA等。

无线MODEM一般常见的接口有RS232串行口、USB口和PC卡式接口。RS232串行口和USB口一般都是外置式， PC卡式是为内置式，直接插在标准的PCMCIA插槽中，可与用户终端设备接口直接连接即可。

无线MODEM应用主要可分为两个部分：一种是GSM(CDMA)通讯模式，另一种是TCP/IP通讯模式，现有的高端无线MODEM均能向下兼容GSM(CDMA)网络平台。其中，GSM通讯方式主要有电路交换和短信通讯两种，前者电路交换主要应用于语音通讯，后者短信通讯同样类似于手机收发短信方式。TCP/IP通讯方式是基于IP网络通讯的方式，无线MODEM基于IP网络通讯之前，首先要进行拔号过程，进行拔号过程时需要后台计算机（也可能是其它设备）软硬件资源支持。Modem需依附于计算机操作系统（或者具有拔号功能设备）之上才能完成拔号过程，获取到无线网络IP地址进行通讯，通常与计算机配合使用。

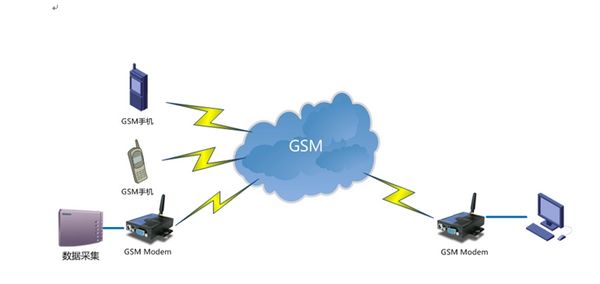

本文即是描述无线modem的TCP/IP通讯模式拨号、获取IP地址、进而去建立TCP/IP连接的过程。本文不涉及移动通信找网和注册过程中的附着和PDP上下文激活等复杂过程，即假设GSM(CDMA)已经可以正常通讯的前提下以GPRS为例介绍用户在PC上进行拨号连接的过程。如下图是GSM无线modem的连接示意图。

1，无线网络连接的基本流程

无线网络连接的步骤为:

(i) PC端控制模块(如超级终端)通过接口(串口、USB或其他)AT指令集向无线模块发送控制命令，配置无线模块参数，进行一系列初始化，然后发送AT指令拨上中国移动GPRS的WAP网关；

(ii) PC端通过协议与GPRS的WAP网关进行三阶段协商建立连接链路，获得临时分配的IP地址、DNS地址和临时端口号，拨号成功，无线模块就可以进行TCP/IP数据包传输，访问GPRS网内的主机，完成无线网络的连接。
