ICC布局规划
 写在前面的标注： 这里的流程参照guide,以及微信公众号：数字集成电路设计及EDA教程
 首先，简单的介绍一下floorplan的重要性，在之前的我学完成,本人之前的学Encounter忽略这个，这里特别的说明一下。
Floorplan为什么这么重要呢？
 floorplan设计将 影响到芯片的面积、速度、信号完整性和设计周期。一个好的Floorplan，不仅能获得 更好的QoR ( Quality of Result )，也将大大 减少后续布局布线以及时序收敛所耗费的时间和精力。所以后端设计上流程中的反复主要是发生在这一步。如果这一步做得比较好，则后面一次通过的几率就比较高，反之如果回溯到这一步，则花费的时间开销就会很大。同时， floorplan也是在数字IC的后端设计中人工手动参与最多的相比较place,CTS,route等阶段而言。因此可以说，做好Floorplan设计，芯片设计就成功了一半。
Floorplan的功能？
  Floorplan的主要目的是为模块、I/O接口、电源焊盘分配相对的位置，并定义时钟和电源分配。在Floorplan之前我们需要知道每个模块的门级电路尺寸和运行频率，以及模块之间的连接关系，这样才能设计出更好的Floorplan。同时也不能等到网表完全确定后才开始这一步，Floorplan是确定芯片面积、线长、线拥塞情况的决定要素，现代EDA工具在Floorplan阶段就可以估计线延迟。因此，实际项目中，往往是前端逻辑初步定义好之后就要开始尝试Floorplan，这样可以发现一些逻辑设计阶段不能发现的问题。对于面积很大的ASIC芯片物理设计，往往采用层次化设计方案，通过顶层设计规划、子模块划分和实现，以及芯片顶层组装实现。对于顶层划分，往往综合考虑设计层次，连接关系以及面积，将整个设计划分成多个子模块，然后再对每个子模块分别进行物理设计，而顶层就可以将这些模块当成仅有IO口的黑盒子宏模块进行物理设计。
ICC floorplan的主要内容：

• 确定芯片的尺寸
• 标准单元的排列形式
• IO单元及宏单元的位置
• 电源地网络的分布

ICC floorplan流程
1. 在设计中添加physical only cells
2. 读入IO约束文件
3. 创建Floorplan
4. 加入Pad filler
5. 宏单元放置
6. 布局障碍的放置
7. 添加N well和衬底接触单元
8. 电源地规划
9. 自动做floorplan的placement，作为floorplan的参考

---

在设计中添加physical only cells

 Physical onlycells是那些在网表中没有，而在实际芯片中需要存在的一些单元，如电源地IO、给IO供电的IO、corner Pad cells、填充单元 以及一些衬底、阱接触单元等。需要在读入IO约束文件之前添加。
在Layout Window的菜单栏中依次选择“ECO”→“Create Cell”。
  1）添加IO Corner
  IO Corner的作用是连接芯片拐角处两边的IO Pad，连接衬底以及衬底以上的各个层，使得IO Pad内部的电路形成一个电源地的供电环路。同时也使它们的衬底、阱 等各个层连续，不至于出现DRC的违反。
  2）添加为Core供电的IO
  3）添加为IO供电的IO

create_cell {vss_l vss_r vss_t vss_b} io_lib/pv0i
create_cell {vdd_l vdd_r vdd_t vdd_b} io_lib/pvdi
create_cell {CornerLL CornerLR CornerTR CornerTL}  io_lib/pfrelr

读入IO约束文件

在LayoutWindow的菜单栏中依次选择“Floorplan”→“Read Pin/Pad Physical Constraints”，在栏中填写前边准备好的tdf文件，然后点击OK。
相应的命令为：read_pin_pad_physical_constraints /xxx/data/main_pad.tdf

创建Floorplan

在Layout Window的菜单栏中依次选择“Floorplan”→“Create Floorplan”。
在ICC中有三种布局规划控制方案，其中：
1）Aspect ratio：
这种是指定芯片高度和宽度比值的方案，可以设置Core的利用率。
2）Width/Height
指定高度和宽度，一般对于含有Macro的设计，多用这种方案。
相应的命令为：
create_floorplan [-options]
创建Floorplan之前，所有的IO、宏单元以及标准单元都是叠放在一起的；Floorplan之后，所有的IO都已经摆放正确，且所有的宏单元都随机排列在芯片上方，所有的标准单元都排列在芯片右方。

加入Pad filler

Pad filler连接两个两邻的IO pad，实现从衬底到各层金属的相连，为IO内部电路形成电源地供电环路，如果IO之间没有间隙则可以不插入这些单元。除此之外，如果IO中间没有插入的话，可能会出现供电问题以及DRC的违反。插入的方法如下：
在LayoutWindow的菜单栏中依次选择“Finishing”→“Insert Pad Filler”，在“Pin/Blockage cells”框中填写Pad Filler的Cell名。“Pin/Blockage overlap cells”在框中填写那些尺寸小的允许交叠的Pad Filler的名字，因为某些情况下不允许交叠的话可能这些Pad没法连成一个环，一般这些PadFiller的宽度小于1 μm。例如某个Pad Filler的名字是PFILL10RN，则后边的数字一般代表了该Filler的宽度，也就是说这个Filler宽10 μm，PFILL01RN代表它的宽度为0.1 μm。在填写时要注意：一定要按照从大到小的顺序进行填写，因为软件会按照从前到后的顺序插入Pad Filler。
相应的命令为：
insert_pad_filler

宏单元放置

对于Floorplan而言，人们更倾向于靠自己的经验去摆放Macro，摆放它们时不仅要考虑面积、互联线长等传统问题，还需要考虑Place阶段，Macro的摆放对于Place的影响。因为Macro从本质上讲就是一个巨型的标准单元，很多Macro也存在于各个模块内，在Floorplan阶段并不能和模块对等的考虑。对于这个问题，人们根据实际生活中的经验，提出一种边缘摆放（edge place）的方法。
边缘摆放的好处主要来源于下面两点：
&#8195 1）从目前芯片设计的趋势来看，芯片中除了计算单元外就是随机存储单元RAM、只读存储单元ROM等。这些存储单元占据的芯片面积在有些设计中甚至超过百分之五十。对于存储单元来说，存在数据端口和存储端口，并且周围需要有一些可测性电路。这使得这些单元引线众多且功耗巨大。将它们贴边放置，不仅有利于这些单元的供电，而且防止这些单元过多的引脚对其他单元的布线造成影响。
&#8195 2）标准单元在布局时，按照Row所划定的高度一排一排的摆放，这样既有利于算法的设计，又有利于工业制造。并且在给各个器件供电时，可以使用横向的电源线将处于同一高度的器件连接在一起统一供电。若是将标准单元都摆放在芯片区域的中心，而大的Macro摆放在四周，就可以使标准单元方便的只用一条电源线连接在一起，而不会被高度不统一的Macro打断。对电源网格的设计提供了巨大便利。

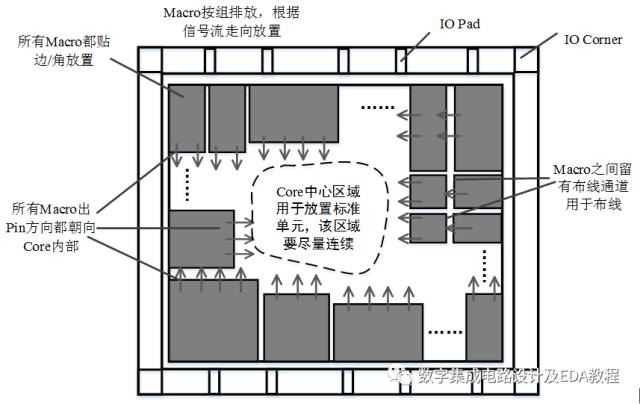

Macro的摆放原则基本如下，可以参照下面这张图：

1）模块尽量摆放在靠近相应输入输出口（IO pad）的位置。一般来说对于大型的Macro，他们不仅仅需要与芯片内部的其他Macro或者标准单元进行数据交换，还需要与芯片外部的器件进行通信。比如，锁相环单元需要接收外部晶振信号，存储单元需要接收外部地址等。这种数据交换就是靠IO pad进行的，因此摆放在离相应的数据端口附近，有利于减少互联线长度，减少线上延迟，并节约布线资源。
2）大的Macro摆放尽量贴近版图的边缘和角落，这样有利用空间的利用。
3）Macro与Macro之间要留有一定空隙，给予布线资源。特别是在Macro的间隙有端口的时候更是如此，设计者可以通过相邻Marco边界上端口的多少来决定留有多大的间隙比较合适。在使用EDA软件的Floorplan设计时，同样可以给Macro加上晕环（halo）来控制Macro与Macro之间的距离。在ICC中这被成为KeepoutMargin，有hard和soft之分，hard区域不允许任何Cell放置在该区域，soft则在coarse place的时候不允许任何Cell放入其内，但是在optimization以及legalization的时候是允许Cell放入其内的，也就是只允许Buffer加入其中。Keepout Margin与Placement Blockage不同，它并不是独立存在的，而是依附于Macro周围，可随Macro移动的。所以它是专门用来控制Macro和其他单元之间距离的一种功能。
4）合理设置Macro摆放的角度。在考量Macro摆放的角度时，不仅仅考虑空间摆放的因素，还要根据端口的连接关系与互连模块的位置来决定。如前面原理图中存储模块的端口方向朝向中央，因为中间的标准单元需要与存储模块进行数据交换，存在互连关系。在实际设计时，不仅要根据端口与标准单元之间的连接关系，还要考虑Macro与Macro之间的互连关系进行综合判断。
手工对宏单元进行摆放后，需要将他们设置为dont_touch属性，以防止在布局阶段软件对它进行移动。命令为：set_dont_touch_placement [all_macro_cells]。效果如下：

布局障碍的放置

摆放完Macro之后需要在Macro周围放置Hard Placement Blockage，它会阻止任何Cell放置在该区域，甚至包括后边的Tap Cell以及Core Filler Cell。同时它也会阻止离它很近的地方放置太多的Cell，如果放置的Cell太多，就会在Macro出pin的地方产生一些Congestion。如果不放置Hard Placement Blockage，那么软件就会在布局阶段自动在Macro周围放置Cell，因此就会产生一些N Well或者P注入、N注入等层次间距的违反，同时也可能会产生一些Congestion。

添加EndCap

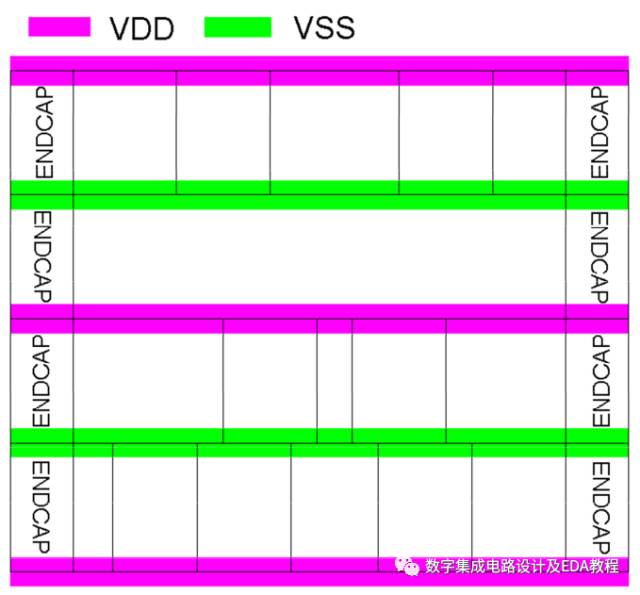

在28 nm以及更小尺寸的工艺中，为了保证栅以及氧化层的一致性，需要在标准单元Row两端放置EndCAP（如下图所示）。它相当于一种Dummy管子，用来保证两边的标准单元左右环境的一致性。避免在光刻时，由于最两端标准单元左右环境的不一致导致其性能有所差异。
一般对于28 nm以及更高端的工艺中才会有这类单元。如果工艺库中含有这类单元，最好加上。

添加N well和衬底接触单元

在超深亚微米工艺中，由于标准单元的N阱和衬底接触占的面积比较大，所以不在每个标准单元中都做相应的接触，而是单独做一个Cell，每隔一定的间距放一些，由此能够节省很多面积。在该单元中包含了N阱接触和衬底接触。不同的工艺库可能名称不一样，一般名字为FILLTIE*。

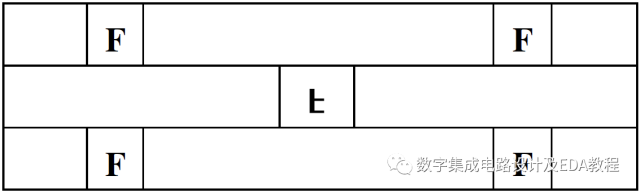

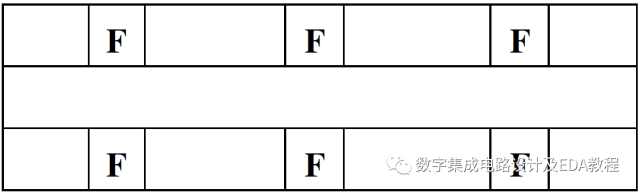

一般标准单元库中会给出两种摆放方式，一种是Normal（如图4所示），另一种是Flipped（如图5所示）。


库中一般会定义Normal放置方式中两个TapCell之间的最大间距，以20 μm为例，则每个Tap Cell距离它最近的Tap Cell的间距最大应该是20 μm。图5所示的方案满足同样的规则，不过由于每一行Row上面都有Tap Cell（且临近两行Row上面摆放的Tap Cell是反转的），因此同一行的两个F之间的间距最大可以是40 μm。

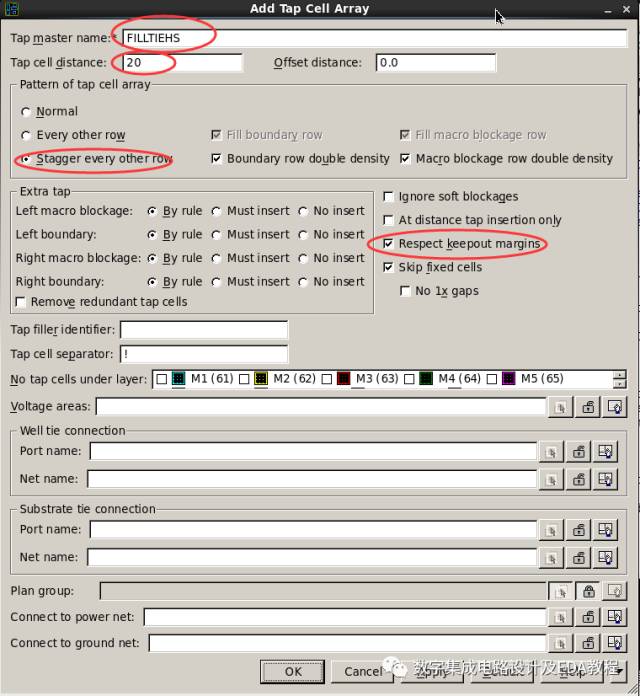

在ICC的菜单栏中依次选择“Finishing”→“AddTap Cell Array”，得到图6

ICC有三种方式来放置Tap Cell，如上图所示，一种是Normal，也是工具默认的选项，工具会按照设定的间距在每一行Row上面都放置Tap Cell。第二种是every_other_row，这种模式是隔行放置方式，对应于前面的图4。第三种是stagger_every_other_row，这种是每行均放置Tap Cell，不过相邻两行是以stagger的方式放置的，对应于前面的图5。

电源地规划

• 电源地规划包括以下内容：
• 创建Core PG Rings；
• 创建Macro PG Rings，并连接Macro的PG pins；
• 将IO的电源地连接到CorePG Rings上；
• 创建PG Strap；
• 电源地Rail布线；
• 检查IR-drop。

其中，创建CorePG Rings和PG Strap这两个步骤可以用手工指定的方式来设计，也可以用ICC中的SynthesizePower Network来实现，后者只需要设计者对功耗、电压降、金属层次、宽度等给出相应的约束，软件就会给出一个尽量满足要求的电源地规划方案。前提是设计库中已经指定了TLU+文件，且进行IR-drop分析也需要用到该文件。

电源地规划中过多的电源地会占用太多的布线资源，另外，在电源地下方会尽量限制摆放的标准单元的密度，以防止出现拥塞，因此，电源地是不能太多的，否则整个设计的利用率会大大降低。因此其实这是在IR-drop和Congestion之间的折衷。在不影响Congestion的情况下可以尽量多布电源地线。

1 常见Core PG Rings

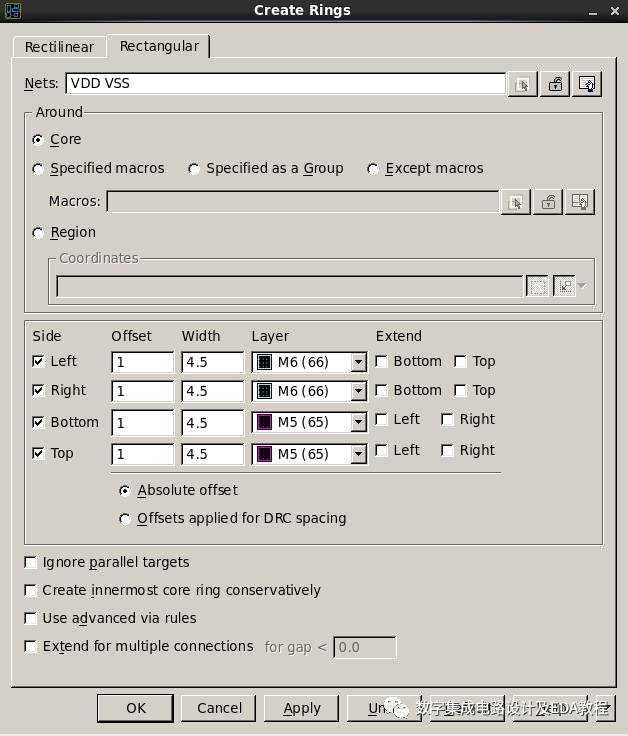

这里采用手工创建的方式，在菜单栏中依次选择“Preroute” → “Create Rings”，之后在最上方选择“Rectangular”表示以矩形方式创建，另一选项“Rectilinear”表示以线条方式创建，该选项可以创建非矩形形状的环。对于Core PGRings的创建一般用矩形来创建，所以选择“Rectangular”。

在“Nets”栏中填写为哪些nets创建电源地环，在“Around”一栏中填写为哪些区域/模块创建电源地环，由于这里是为Core创建，所以选择“Core”。此外还可以为Macro以及Region来创建。
在“Side”一栏中选择为哪条边创建环，可以为其指定偏移“Offset”、宽度“Width”、以及层次“Layer”。如果设置了偏移，还需要指定该偏移是相对于Core的绝对偏移还是满足DRC间距的偏移。
使用操作的命令：create_rectangular_rings [-options]

2 创建Macro PG Rings、MacroPG Straps，并连接Macro的PGpins

如果是为Macro创建PG Rings，则有三种选择:
- Specified Macro : 可以为选中的单/多个Macro分别创建
- Specified as a Group: 可以为某些选定的组的外围来创建，组内部则不创建
- ExceptMacros: 可以为那些选定的Macro之外的Macro来进行创建
该操作使用的命令也是： create_rectangular_rings [-options]
或者使用template来创建Macro的PG Ring。
为了降低整个Macro的IR-drop，可以在Macro上边多打一些PG Strap，另外某些Memory的datasheet上面也可能会对它上面的Strap的数目以及宽度做出很多限制。

3 将IO的电源地连接到CorePG Rings上

相应的GUI操作依次为：“Preroute” → “Preroute Instances”，相应的命令为：
preroute_instances [-options]

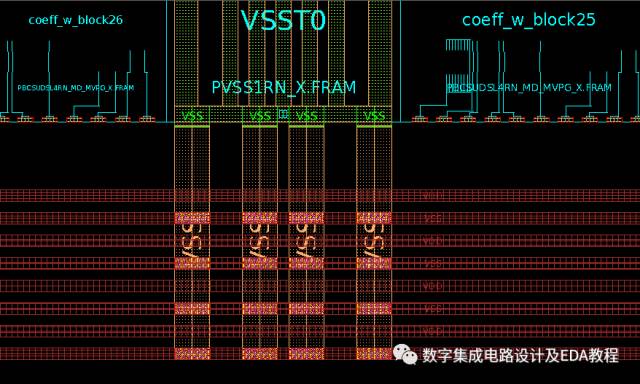

由于最大线宽的限制，给电源地IO布线不能布的太宽，这时候可以通过多次连接来实现非常好的电源地IO布线方案。如下图所示，分别在lowend、high end以及中心向两边偏移一定的距离来布四条线。

如果说电源地环有多条，那么在不指定extend_for_multiple_connections的时候软件只会连接最外边的电源地环，要想实现与每圈环都接触，那么需要设置在后边的-options中添加extend_for_multiple_connections，并指定一个-extension_gap距离，在该距离内同一个net上的power mesh都会连接到一起。

4 创建PG Strap

由于创建PG Strap除了手工创建外还可以采用另一种更简单的方式来产生，即Synthesize Power Network，所以这里用这种方式进行讲解。
首先移除之前定义的一些层次约束，由于之前已经手动产生了Core PG Rings所以需要跳过Ring的约束。
set_fp_rail_constraints -remove_all_layers
set_fp_rail_constraints -skip_ring -nets "VDD VSS"

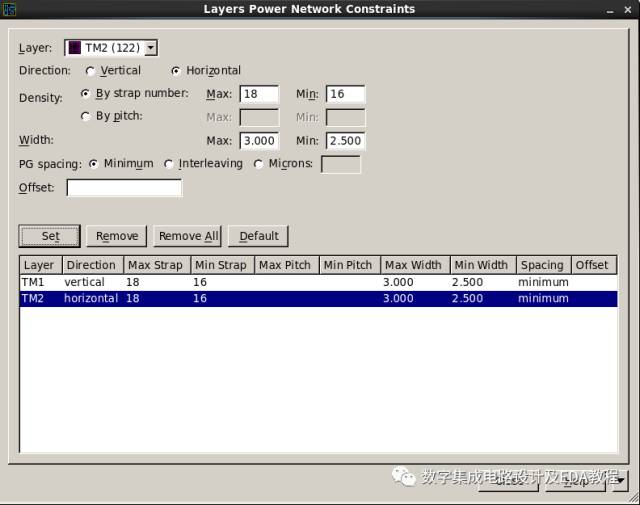

之后需要为Power Network进行一些相应的设置，依次选择“Preroute”⟶“Power Network Constraints”⟶“Strap Layers Constraints”，如图3所示，可以设置相应的层次、最大最小Strap的数目、宽度，设置完毕一层之后点击Set，然后设置另一层。设置完毕后点击Close。

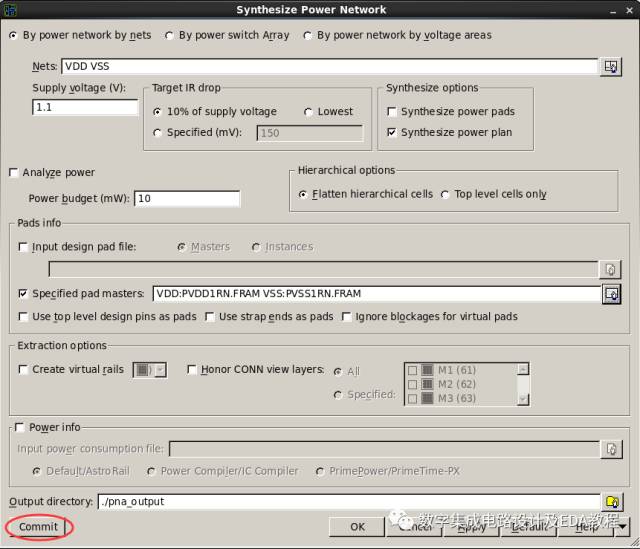

设置完约束之后便可以进行电源地网络的综合了。在菜单栏中依次选择“Preroute”⟶“Synthesize Power Network”。如图10所示。

选择“By Power network by nets”，在“Nets”中填写PG Nets名称，之后填写供电电源值、预计的功耗，在“Synthesizeoptions”一栏中选中“Synthesizepower plan”，勾选“Specifiedpad masters”以指定IO Pad的方式来设置从什么地方进行供电，并在后边的框中选择相应的供电IO。

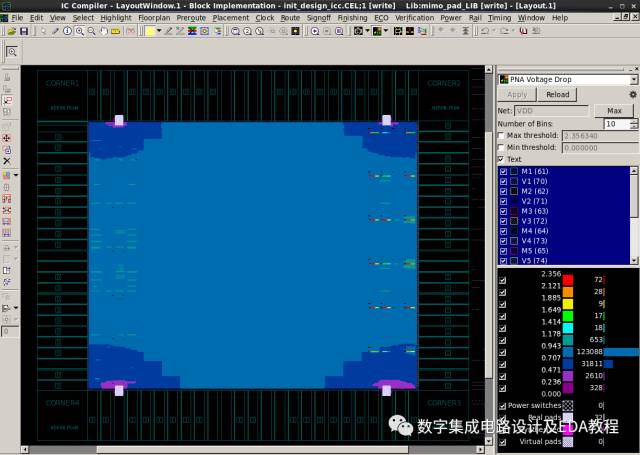

上述选项设置完毕之后，点击“Apply”，便可以观看设计中的IRdrop，如图11所示，如果不满足则需要修改约束并重新生成。

如果IR drop已经满足了自己的要求，可以点击“Commit”，软件便会尽量产生出满足自己定义的规则的PG Strap。注意该操作一旦执行，不可撤销。所以最好在执行该操作前对设计进行保存。或者如果执行了该操作，发现有问题，想要撤销，可以用remove_route_by_type -pg_strap来删除PG Strap。

set_fp_rail_constraints-remove_all_layers

set_fp_rail_constraints  -skip_ring \
-nets  "$MW_GROUND_NET$MW_POWER_NET"

set_fp_rail_constraints-add_layer  -layer TM1 \
       -direction vertical \
       -max_strap 12 -min_strap 10 \
       -max_width 2 -min_width 1.5 \
       -spacing minimum

set_fp_rail_constraints-add_layer  -layer TM2 \
       -direction horizontal \
       -max_strap 20 -min_strap 18 \
       -max_width 2 -min_width 1.5 \
       -spacing minimum


synthesize_fp_rail-nets "$MW_POWER_NET $MW_GROUND_NET" \
       -voltage_supply 0.8 \
       -synthesize_power_plan \
       -power_budget 40 \
       -pad_masters {VDD:PVDD1RN_X.FRAM VDD:PVDD1RN_Y.FRAM VSS:PVSS1RN_X.FRAM }

5 电源地Rail布线(给标准单元供电的电源和地线)

该步的GUI操作为：“Preroute”→“Preroute Standard Cells”。相应的命令为preroute_standard_cells[-options]，此处需要注意选择fill_empty_rows，因为某些Row上面可能没有放置标准单元，所以需要填充这些空的Row。
使用的命令：
preroute_standard_cells-nets {VDD VSS} \
-connect horizontal \
-fill_empty_rows \
-port_filter_mode off \
-cell_master_filter_mode off \
-cell_instance_filter_mode off \
-voltage_area_filter_mode off \
-route_type {P/G Std. Cell Pin Conn}


6 检查IR-drop

做电源网络分析（Power Network Analysis, PNA），查看电源规划的IR Drop。这里只介绍该操作的命令：
analyze_fp_rail-nets "VDD VSS" \
-power_budget 10 \
-voltage_supply 1.1 \
-pad_masters { VDD:PVDD1RN.FRAMVSS:PVSS1RN.FRAM }


自动做floorplan的placement，作为floorplan的参考

自动做floorplan的placement，作为floorplan的参考。这一步是对前面做的Floorplan做以评判，看其质量如何，如果Floorplan做的不好，那么后边也许就没有继续做下去的必要了，因为后边的流程可能根本就走不通，因此这一步至关重要，它是对Floorplan的质量做以简单的评估，如果质量很差，那么需要参考之前的Floorplan方案，并做以调整，直到结果在可以接受的范围内，然后才能继续往下做。

为了对手工Floorplan的结果做以评判，需要在拥塞和时序上对它进行检查，所以可以在布局之前，首先让软件快速的做一个粗略的布局，可以输入以下命令来在Floorplan阶段做快速布局：
create_fp_placement -congestion_driven-timing_driven
之后需要报告设计中的拥塞情况，输入命令：report_congestion
这里提到了拥塞（Congestion），它对于后端设计至关重要，我们针对该命令产生的报告做以介绍。

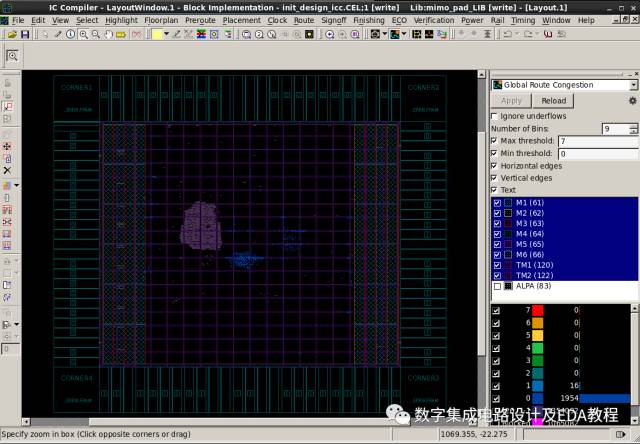

拥塞代表一个GRC（GlobalRouting Cell）边界上需要的布线资源与可用布线资源的比值，当所需布线资源大于可用布线资源时，就会存在拥塞。ICC在报告拥塞时，默认首先进行全局布线，使用全局布线的结果来报告拥塞。可以在ICC的GUI界面中上方工具栏中依次选择“View” →“Map Mode”→“Global RouteCongestion”来显示拥塞图（CongestionMap）。如图12所示。

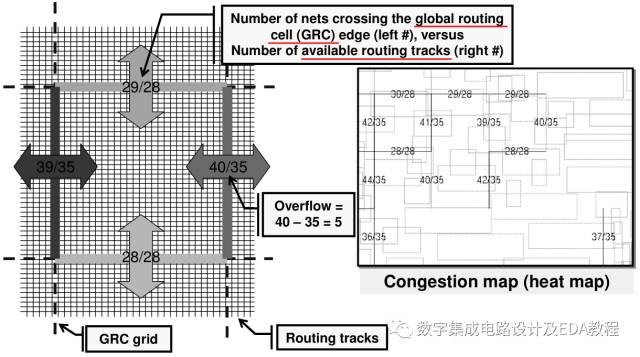

GRC为正方形，每个边的尺寸通常为标准单元高度的两倍。它会计算出GRC每条边可用于布线的布线通道（track）的数目（Capacity），以及布线需要的布线通道的数目（Demand）。图13中画出了一个GRC，边上的数值即为Demand/Capacity。Demand – Capacity即为溢出（Overflow）的数目，如果存在Overflow，则Congestion Map中就会将GRC的那条边进行高亮，Overflow越大，则颜色越偏向于暖色调（即红色）。

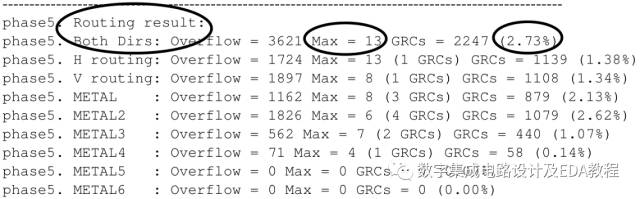

下面给出了report_congestion的报告：

上图中，“Max” overflow是13，意味着至少有一个GRC的边界overflow是13。也就是说这条边要额外走13条线，可是却没有额外的布线资源来供它进行布线。总共的GRC overflow是2.73%，意味着设计中所有GRC的边界大约有2.73%存在着overflow。
&#8195 根据经验，一般最大的Overflow如果超过10基本上这个设计就无法布通了，最好不要超过3~5。另外如果总共的overflow超过2%，也可以认为设计在后边很难绕通。这些说明Floorplan不是很好，需要修改Floorplan或者重新进行Floorplan，需要看拥塞出现在什么地方，根据不同情况不同对待。

如果出现很大/很多拥塞，该如何处理？
1. memory 间的channel congestion
&#8195 当相邻的两个memory距离很近时，导致memory的数据线和地址线在狭窄的空间内无法找到足够的布线通道，通常会发生congestion。
&#8195 解决方法一般为调整memory的位置，为出pin的区域留出足够的空间，避免产生狭窄的通道。
2. 局部高密度标准单元引起的congestion
&#8195 大量的绕线通过高密度标准单元区域时，有时候会发生局部的较为严重的congestion。
&#8195 为了解决局部congestion，我们通常会借助partial blockage降低局部区域的标准单元密度。
- Partial blockage是placement blockage的一种，是某一区域设定标准单元的利用率。有时候用partial blockage，并不能有效的解决congestion，这时候可以用blockage array来解决此类congestion。
- Blockage array是用“blockage阵列”的方式，控制congestion区域的标准单元的在区域内成条状分布：一方面降低了密度，另一方面预留出了布线通道。

1. 局部高密度Pin cell导致的congestion
   &#8195 在数字逻辑设计中，如果某些模块用了大量的高密度pin标准单元（如AOI, OAI等），这些标准单元会有很多的互联关系，这样就会导致在有限的空间内，存在大量的绕线，从而发生congestion。
   &#8195 常用的解决方法是有针对性的降低此种标准单元的密度，如在ICC里，可以对这些标准单元设置keep_out_margin。通过此种方法，可以有效的削弱congestion。

2. PowerMesh太多引起的Congestion
   &#8195 数字IC版图设计中如果PowerMesh打的太多，由于下面要放置标准单元，所以在出Pin的地方可能会存在Congestion。
   &#8195 常用解决办法是，减少power，不要打太多，根据以往经验和IR-drop分析的结果减少一些。另外可以在布局之前设置让软件在Power下面不要放太多单元，设置partial blockage，partial density control。
   &#8195 如果设计中有很大的拥塞，需要赶快解决。在Floorplan阶段也没有必要把设计中的拥塞全部降到0，因为此时软件只是快速做了一个参考布局方案而已，并非实际的布局，所以某些拥塞并没有完全解决，它们可以在后续的布局阶段解决。由于ICC允许可以不沿着格点布线，所以在布线阶段也会解决一部分拥塞。
   &#8195 除了前面的拥塞，ICC也可以在Floorplan之后对时序做以简要的报告，看是否存在Setup的违反，如果违反很大的话可能Floorplan也存在一些问题，例如一些需要高速通讯的Macro相隔距离太远。
