WebSocket原理及技术简介
Siwind原创,转载请注明。
WebSocket用于在Web浏览器和服务器之间进行任意的双向数据传输的一种技术。WebSocket协议基于TCP协议实现,包含初始的握手过程,以及后续的多次数据帧双向传输过程。其目的是在WebSocket应用和WebSocket服务器进行频繁双向通信时,可以使服务器避免打开多个HTTP连接进行工作来节约资源,提高了工作效率和资源利用率。
1. 引言
互联网发展的早期,网站上只是一些静态展示页面。用户请求(Request)网站页面,网站回复(Response)页面内容给用户浏览器。因为需求简单,所以也没有很复杂的协议过程。这种形式的Request/Response交互流程如下图所示:
图 11 Request/Response
随着互联网技术的发展,带宽逐步提高,用户数也越来越庞大。对互联网的呈现内容提出了要求,随之出现了动态页面技术,对同一个页面,页面的某些部分对不同的访问用户,呈现的内容不同。相关的实现技术有CGI、ASP、PHP、JSP等。由于访问量的增加,WEB服务器同时处理的用户数也达到了万(10K)以上级别,这就是C10K问题:"The C10K problem"[1]。为了缓解服务器压力,每次Request/Response后连接(TCP连接)继续保持,以及对同一个TCP连接,多次复用Request/Response的方法(也称为Pipeline)也提了出来。这就是HTTP/1.1协议中长连接的主要内容。
伴随移动互联网的发展,大量移动终端和其上的APP应用接入网络,HTML5技术也提了出来,以便支持WEB上的音视频播放、实时游戏、实时聊天等。催生了这样一个需求,当服务器有更新时,需要立即将数据发送给客户端,这就是基于服务器端的推送技术。
WEBSOCKET之前的解决方法大概这么几种: 1)轮询:客户端设置一个时间间隔,时间到以后,向服务器发送request询问有无新数据,服务器立即返回response,如果有更新则携带更新的数据。2)长连接(long poll): 和轮询相似,但是为阻塞模式的轮询,客户端请求新的数据request, 服务器会阻塞请求,直到有新数据后才返回response给客户端;然后客户端再重复此过程。这两种方式的特点,不断的建立HTTP连接,然后发送请求request,之后服务器等待处理。服务端体现的是一种被动性,同时这种处理方式,非常耗费网络带宽和服务器资源。
服务器向客户端推送更新时,因为被动性,对低延迟的应用体验不好;因为request/response的交互方式,对网络带宽和服务器带来了额外的负担(例如多次请求的HTTP头部, TCP连接复用会导致的Head-of-Line Blocking线头阻塞[2]等)。如果在单一的TCP连接中,使用双向通信(全双工通信)就能很好的解决此问题。这就是WebSocket技术的缘由。
2. WebSocket技术及协议
WebSocket技术的优点有:1)通过第一次HTTP Request建立了连接之后,后续的数据交换都不用再重新发送HTTP Request,节省了带宽资源; 2) WebSocket的连接是双向通信的连接,在同一个TCP连接上,既可以发送,也可以接收; 3)具有多路复用的功能(multiplexing),也即几个不同的URI可以复用同一个WebSocket连接。这些特点非常类似TCP连接,但是因为它借用了HTTP协议的一些概念,所以被称为了WebSocket。
2.1 WebSocket API

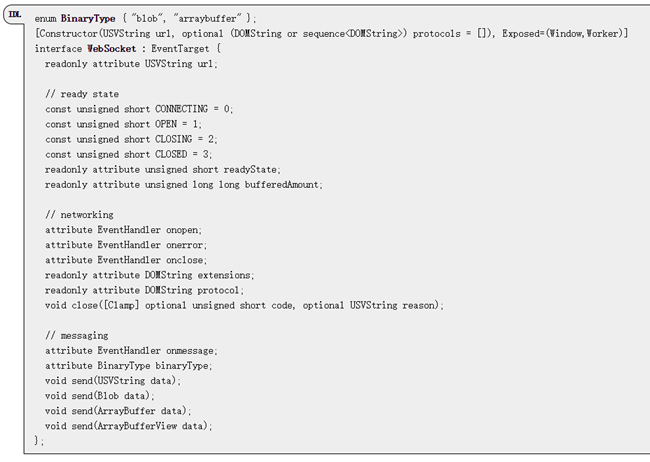

WebSocket API[3], 也称为WebSocket接口(Interface),定义了Web应用和服务器进行双向通信的公共接口。 如下图所示:
图 21 WebSocket API
接口的内容可以分为三类:状态变量、网络功能和消息处理等。
-
构造函数WebSocket(url, protocols):构造WebSocket对象,以及建立和服务器连接; protocols可选字段,代表选择的子协议
-
状态变量readyState: 代表当前连接的状态,短整型数据,取值为CONNECTING(值为0), OPEN(值为1), CLOSING(值为2), CLOSED(值为3)
-
方法变量close(code, reason): 关闭此WebSocket连接。
-
状态变量bufferedAmount: send函数调用后,被缓存并且未发送到网络上的数据长度
-
方法变量send(data): 将数据data通过此WebSocket发送到对端
-
回调函数onopen/onmessage/onerror/onclose: 当相应的事件发生时会触发此回调函数
2.1.1 示例
客户端使用例子(JavaScript):
var websocket = new WebSocket("ws://www.host.com/path");
websocket.onopen = function(evt) { onOpen(evt) };
websocket.onclose = function(evt) { onClose(evt) };
websocket.onmessage = function(evt) { onMessage(evt) };
websocket.onerror = function(evt) { onError(evt) }; }
function onMessage(evt) { alert( evt.data); }
function onError(evt) { alert( evt.data); }
websocket.send("client to server");
2.2 WebSocket协议
WebSocket看成是一种类似TCP/IP的socket技术;此socket在Web应用中实现,并获得了和TCP/IP通信一样灵活方便的全双向通信功能。
WebSocket协议由RFC 6455定义。协议分为两个部分: 握手阶段和数据通信阶段。
WebSocket为应用层协议,其定义在TCP/IP协议栈之上。WebSocket连接服务器的URI以"ws"或者"wss"开头。ws开头的默认TCP端口为80,wss开头的默认端口为443。
2.2.1 握手阶段
客户端和服务器建立TCP连接之后,客户端发送握手请求,随后服务器发送握手响应即完成握手阶段。如下图所示:
图 22 Handshake
-
客户端握手请求类似如下:
-
服务器的握手响应类似如下:
需要关闭连接时,任意一方直接发送类型为关闭帧(Close frame)的控制帧数据给对方即可。
2.2.2 数据通信
WebSocket的数据在发送时,被组织为依次序的一串数据帧(data frame),然后进行传送。
传送的帧类型分为两类:数据帧(data frame)和控制帧(Control frame)。数据帧可以携带文本数据或者二进制数据;控制帧包含关闭帧(Close frame)和Ping/Pong帧。
帧的格式如下所示:
其中最重要的字段为opcode(4bit)和MASK(1bit):
-
MASK值,从客户端进行发送的帧必须置此位为1,从服务器发送的帧必须置为0。如果任何一方收到的帧不符合此要求,则发送关闭帧(Close frame)关闭连接。
-
opcode的值: 0x1代表此帧为文本数据帧, 0x2代表此帧为二进制数据帧, 0x8为控制帧中的连接关闭帧(close frame), 0x9为控制帧中的Ping帧, 0xA(十进制的10)为控制帧中的Pong帧。
-
Ping/Pong帧: Ping帧和Pong帧用于连接的保活(keepalive)或者诊断对端是否在线。这两种帧的发送和接收不对WEB应用公开接口,由实现WebSocket协议的底层应用(例如浏览器)来实现它。
2.2.3 连接关闭
任何一端发送关闭帧给对方,即可关闭连接。关闭连接时通常都带有关闭连接的状态码(status code)。常见状态码的含义如下:
-
1000 连接正常关闭
-
1001 端点离线,例如服务器down,或者浏览器已经离开此页面
-
1002 端点因为协议错误而中断连接
-
1003 端点因为受到不能接受的数据类型而中断连接
-
1004 保留
-
1005 保留, 用于提示应用未收到连接关闭的状态码
-
1006 端点异常关闭
-
1007 端点收到的数据帧类型不一致而导致连接关闭
-
1008 数据违例而关闭连接
-
1009 收到的消息数据太大而关闭连接
-
1010 客户端因为服务器未协商扩展而关闭
-
1011 服务器因为遭遇异常而关闭连接
-
1015 TLS握手失败关闭连接
3. WebSocket示例
这里以JAVA+Eclipse+TOMCAT+JDK8+浏览器,做为例子。
具体代码见github链接:https://github.com/siwind/HelloWebJava
以回声服务器为例,打开Eclipse,新建Web -- Dynamic Web Project项目,项目名称"HelloWebJava"
3.1 WebSocket服务端
在项目中新建java类,采用注解的方式,实现OnOpen/OnClose/OnMessage回调方法即可。代码如下:
import java.io.IOException;
import javax.websocket.*;
import javax.websocket.server.ServerEndpoint;
@ServerEndpoint("/WSHello")
public class HelloEndPoint {
@OnOpen
public void onOpen(Session session){
System.out.println("Session " + session.getId() + " has opened a connection");
try {
session.getBasicRemote().sendText("Connection Established");
} catch (IOException ex) {
ex.printStackTrace();
}
}
@OnMessage
public void onMessage(String message, Session session){
System.out.println("Message from " + session.getId() + ": " + message);
try {
session.getBasicRemote().sendText(message);
} catch (IOException ex) {
ex.printStackTrace();
}
}
@OnClose
public void onClose(Session session){
System.out.println("Session " +session.getId()+" has closed!");
}
/**
* 注意: OnError() 只能出现一次. 其中的参数都是可选的。
* @param session
* @param t
*/
@OnError
public void onError(Session session, Throwable t) {
t.printStackTrace();
}
}
3.2 WebSocket浏览器客户端
在项目的WebContent目录下面,新建名称为index.htm的文件,内容如下(部分):
webSocket = new WebSocket(wsUri);
webSocket.onopen =function(event){
if(event.data === undefined)
return;
writeResponse(event.data);
};
webSocket.onmessage =function(event){
writeResponse(event.data);
};
webSocket.onerror =function(event){
writeResponse("<span style='color: red;'>ERROR: </span>Connection error! " + event.data);
};
webSocket.onclose =function(event){
writeResponse("<span style='color: blue;'>INFO: </span>Connection closed. code=" + event.code);
};
}
3.3 部署及运行
在JDK8环境下,部署到Tomcat8.0.x/Tomcat8.5.x/Wildfly10.x/Glassfish4.x,正常运行。如下图所示:
图 31 WebSocket Echo Example
4. 结论
WebSocket和传统的HTTP交互方式的区别如下图:
图 41交互方式比较
WebSocket的结论如下:
-
基于TCP/IP协议实现
-
是一种全双向的通信, 具有底层socket的特点
-
节约带宽,节省服务器资源
-
是HTML5的技术之一,具有巨大的应用前景
本文的完整示例代码: https://github.com/siwind/HelloWebJava
参考文献
[1] Dan Kegel. The C10K problem[EB/OL]. http://www.kegel.com/c10k.html.
[2] Head-of-line blocking[EB/OL]. https://en.wikipedia.org/wiki/Head-of-line_blocking.
[3] W3C Candidate Recommendation 20 September 2012. The WebSocket API[EB/OL]. https://www.w3.org/TR/websockets/.
