可充电9V电池内部结构

可充电9V电池



01 可充电9V电池

---

一、前言

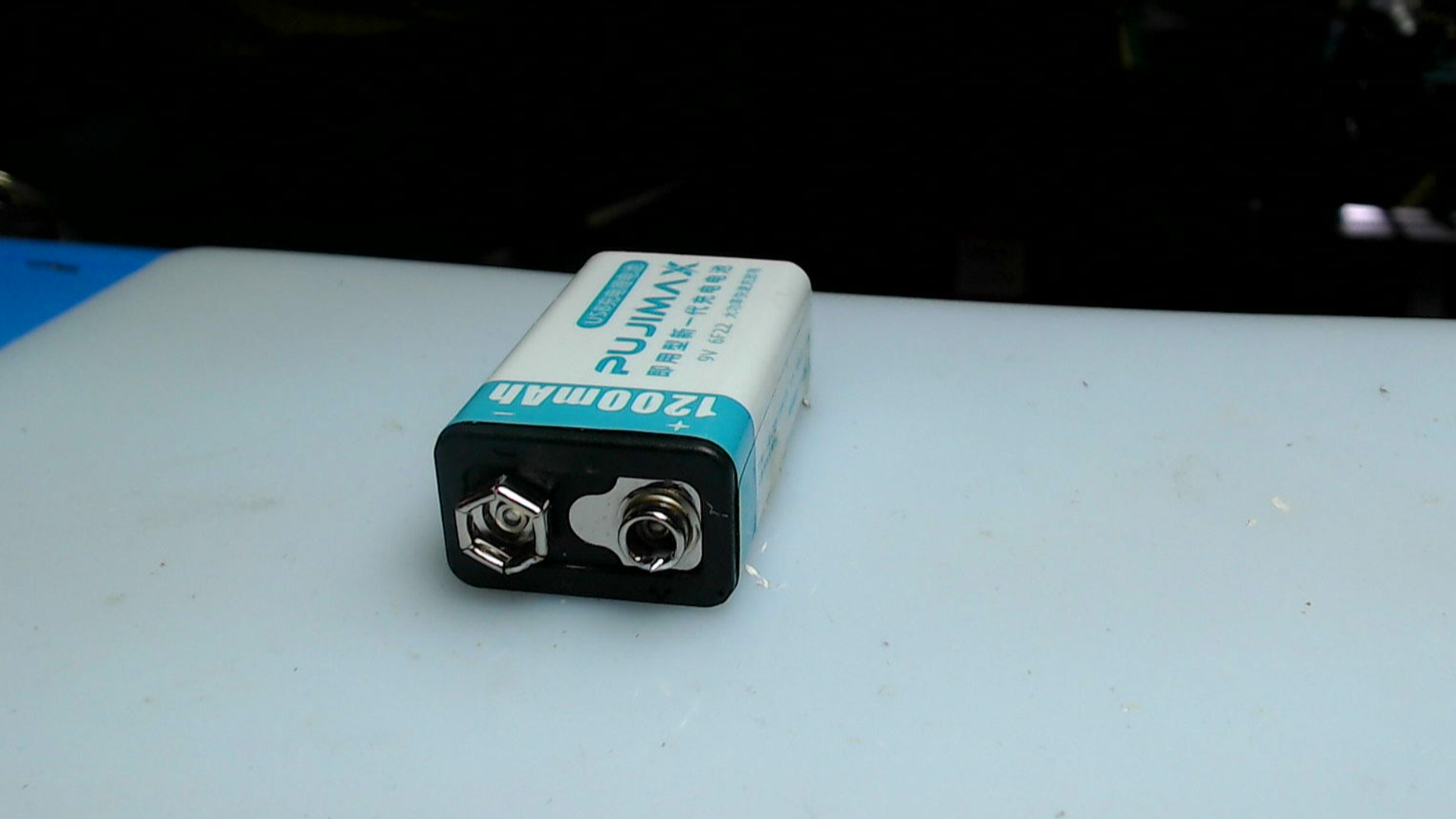

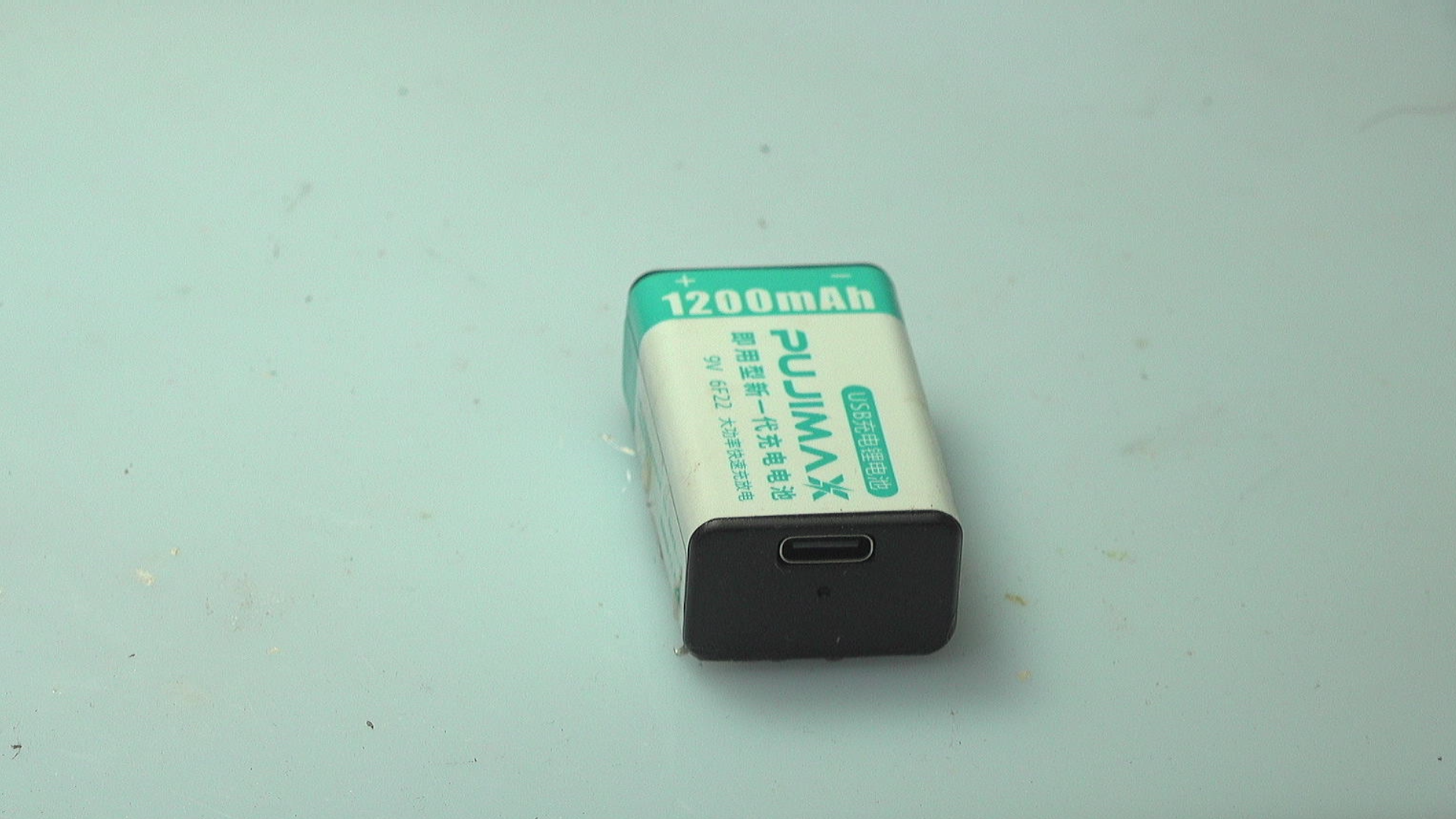

  这是一个可充电9V电池。  它刚刚被快递送到， 但是已经无法工作了。  输出端口为 0V。  下面拆开它， 看一下他的内部结构。

二、拆解过程

  下面， 对其进行拆卸。  第一次拆卸这种电池， 并没有太多的经验。 不过毕竟是破坏性拆卸， 整个过程还是比较顺利的。

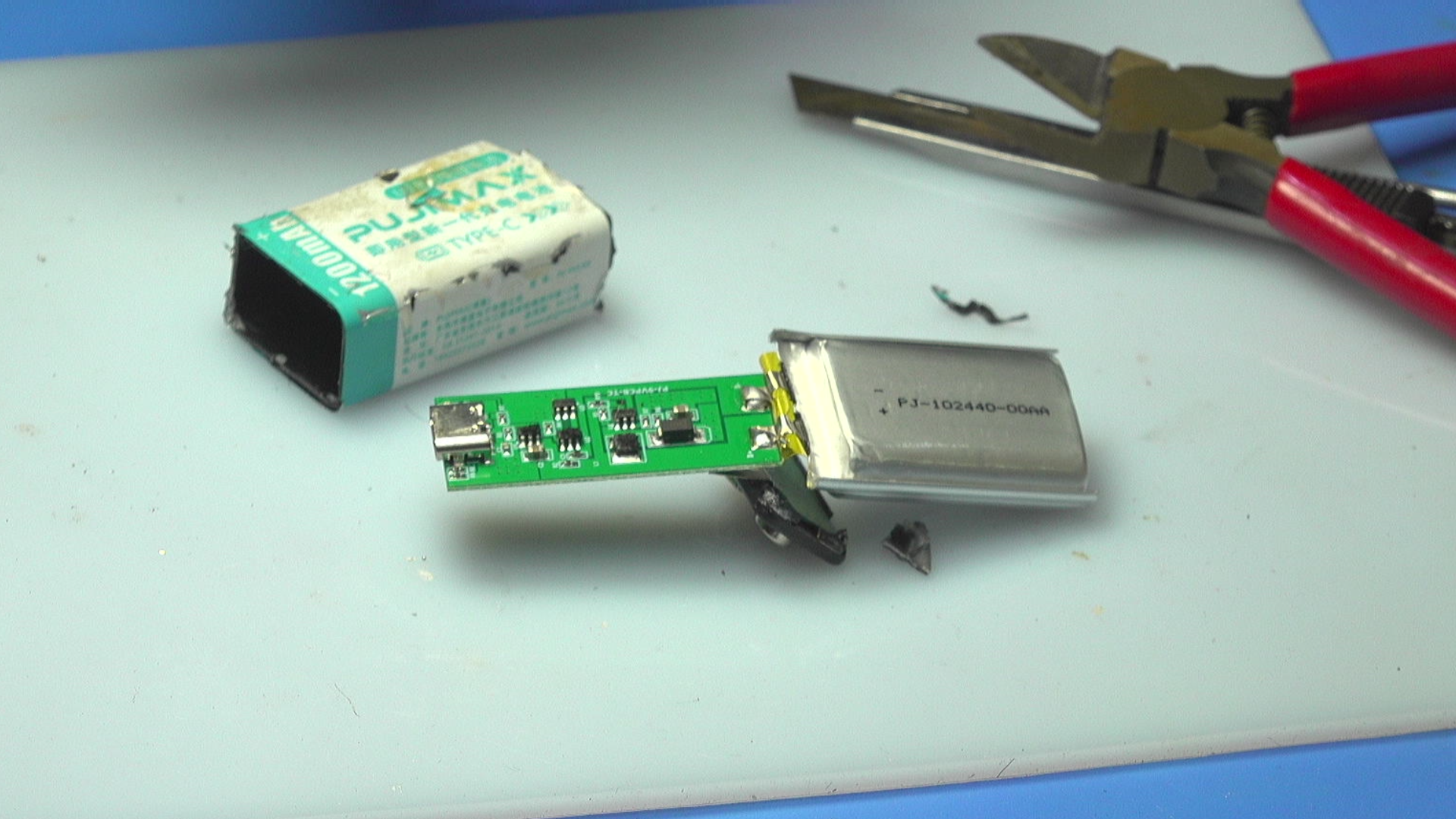

  除掉外壳，   内部主要包括两部分，  一个是锂电池。  外与i个是电路板。

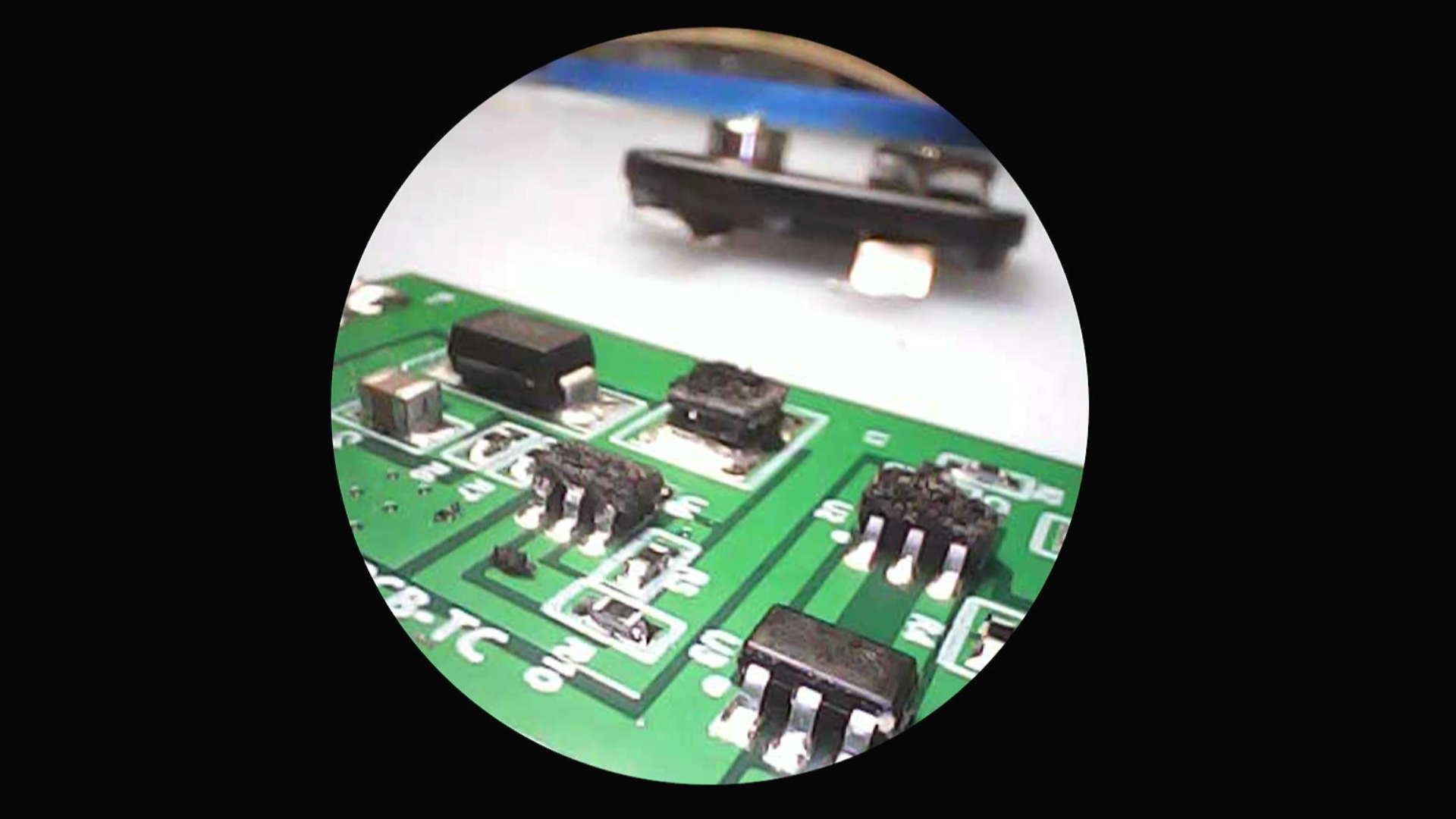

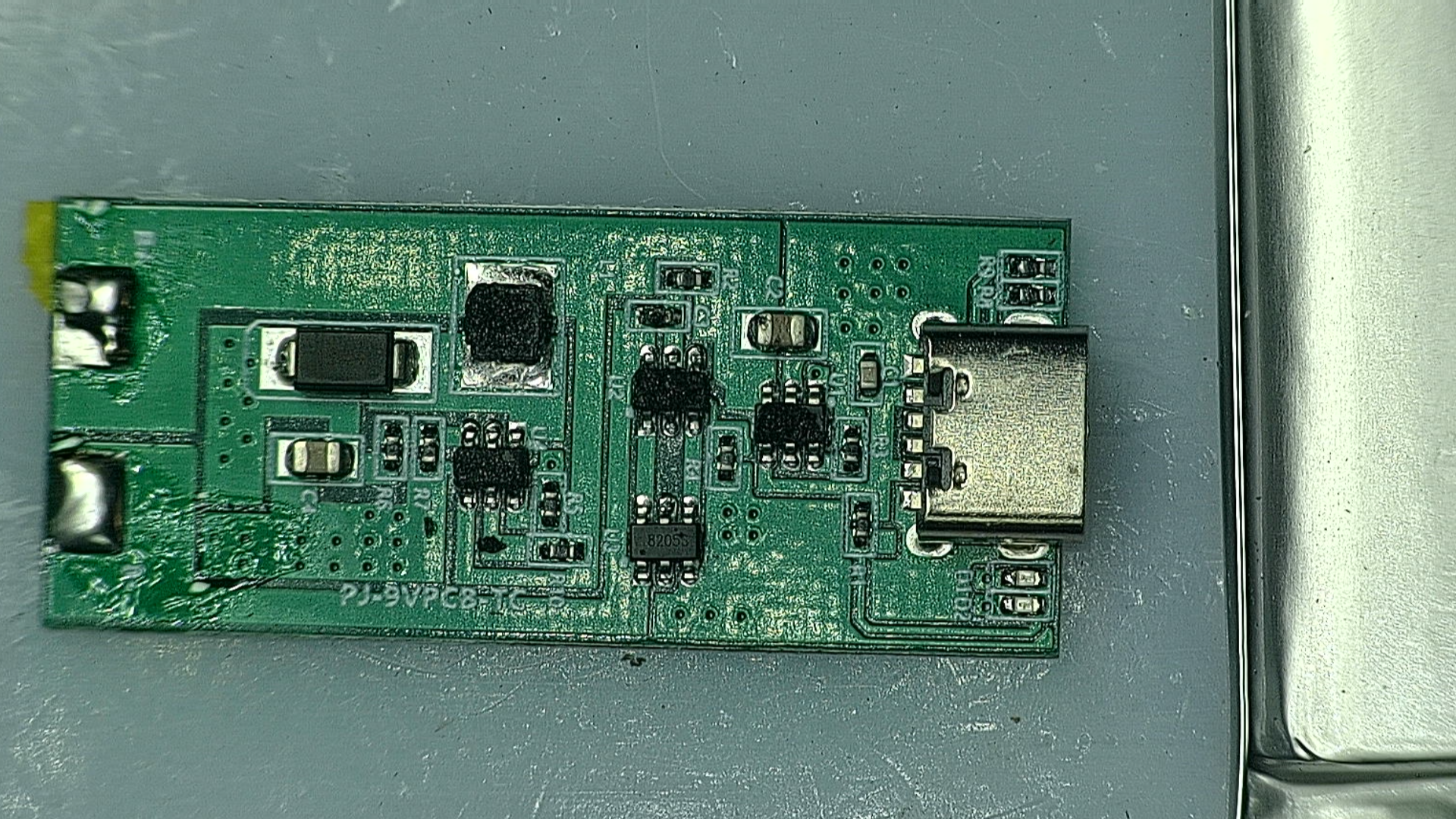

  电路板上的电子新奇都在正面。  包括有四个 SOT23封装的芯片。  此外， 还有一个小型的电感。 这估计是将 3.6V 的锂电池上压到9V。  大部分器件表面的丝印文字都看不清楚。  这里， 也就不再进行搜索和查证了。



※ 总  结 ※

---

  本文记录了一个可充电9V电池的内部结构。  除了一个单节的锂电池之外，  还有一个充放电电路板。

---
