列方程时都需要注意参考方向!

电路：电流通路

作用：①实现电能的传输和转换（强电）

②实现信号的传递和处理（弱电）

基本电路元件

1) 无源元件：电容、电感、电阻

eg.二极管是非线性电阻

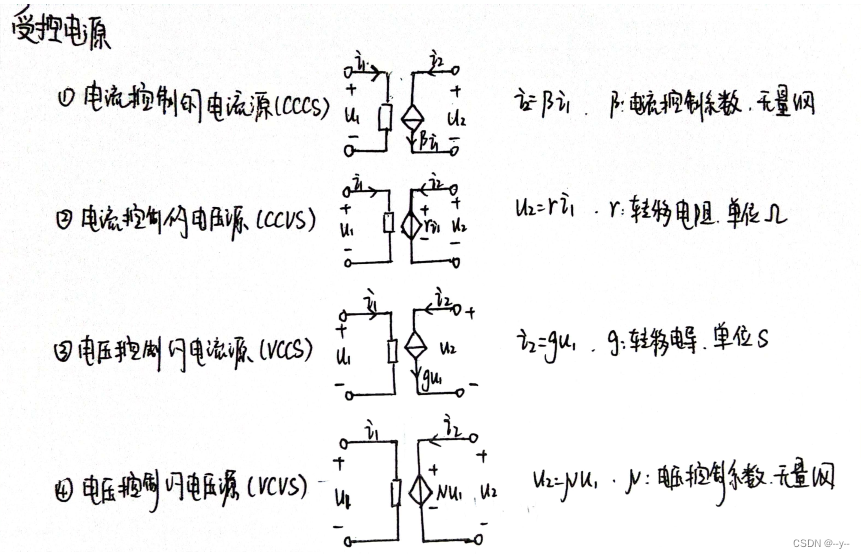

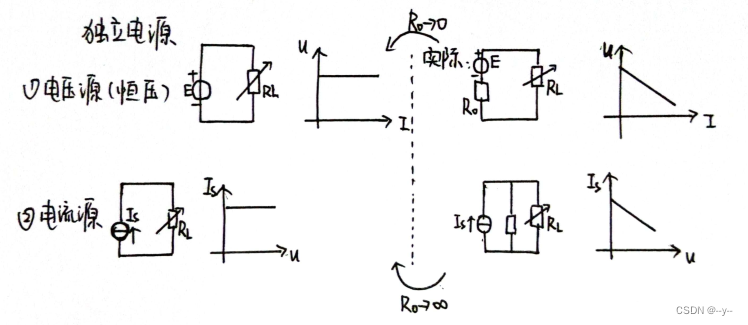

2）有源元件：独立电源，受控电源

电路模型(电路)：是对实际电路电磁性质的科学抽象和概括

方向：

电流：任意选定参考方向，计算后根据电流值的正负判断方向

电压：规定由高电位("+")端指向低电位("-")端，即电位降低的方向

电源电动势：规定在电源内部由低电位("-")端指向高电位("+")端，即电位升高的方向

单位：

$1A=10^{3}mA=10^{6}\mu A$

$1V=10^{3}mV=10^{6}\mu V\: \: , 1V=10^{-3}kV$

欧姆定律： $\frac{U}{I}=R$ $\; \; \Omega \: ,k\Omega \: ,M\Omega$

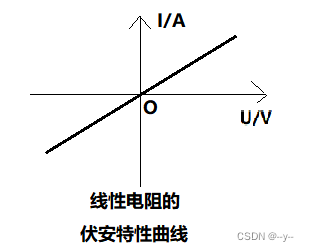

线性电阻：遵循欧姆定律的电阻

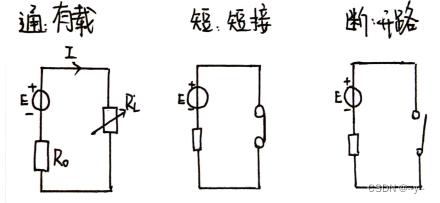

电源有载工作：

闭合开关，接通电源与负载

$I=\frac{E}{R_{0}+R}\; \; ,U=RI$

$\mathbf{U=E-R_{0}I}$

$UI=EI-R_{0}I^{2}$

$P=P_{E}-\Delta P$ （电源输出功率=电源产生功率-电源内阻上损耗的功率）（ $W\: \; ,kW$ ）

电源与负载的判断：

电源： $U$ 和 $I$ 的实际方向相反，电流从“+”端流出，发出功率；

负载： $U$ 和 $I$ 的实际方向相同，电流从“+”端流入，取用功率；

电源输出的功率和电流取决于负载的大小；

额定值&实际值

电源开路：

开关断开，则电源处于开路（空载）状态

$I=0$

$U=U_{0}=E$

$P=0$

电源短路：

电源的两端由于某种原因而连在一起，电源则被短路，此时外电阻为零

$U=0$

$I=I_{s}=\frac{E}{R_{0}}$

$P_{E}=\Delta P=R_{0}I^{2}\, ,\; \; P=0$

基尔霍夫定律：

适用范围：任意 $t,u,i$ ，任意元件

元件约束

$\begin{matrix} U_{R}=Ri\\ U_{L}=L\frac{di}{dt} \\i_{c}=C\frac{du_{c}}{dt} \end{matrix}$

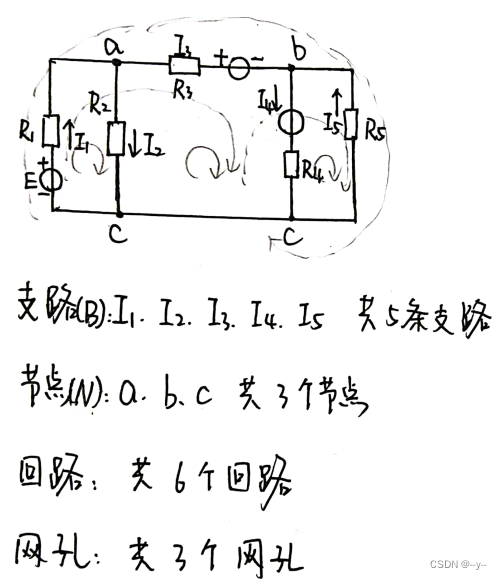

支路：流过同一电流的一段电路(与流通与否无关)

节点：电路中三条或三条以上的支路相连接的点(交汇点)

回路：由支路组成的闭合路径，同一个节点只经过一次

网孔：回路中不含有支路的回路，网孔数等于KVL独立方程数

基尔霍夫电流定律（KCL）：在任一瞬时，流入某一结点的电流之和应该等于由该结点流出的电流之和

广义：在任一瞬时，通过任一闭合面的电流的代数和恒为零

本质：节点上电流具有连续性，不出现突变

基尔霍夫电压定律（KVL）：在任一瞬时，沿任一回路循行方向(顺时针方向或逆时针方向)，回路中各段电压的代数和恒等于零。（电压降之和等于电压升之和）

广义：在任一瞬时，部分电路，假想连通

本质：电路中任意一点的瞬时电位，具有单值性

电位：

" $\perp$ "

电场力把单位上电荷移向某一参考方向所做的功

0电位点在电路中任选，有正有负，一般选在支点多的

正数值愈大则电位愈高，负数值愈大则电位俞低

电位相对，电压绝对
